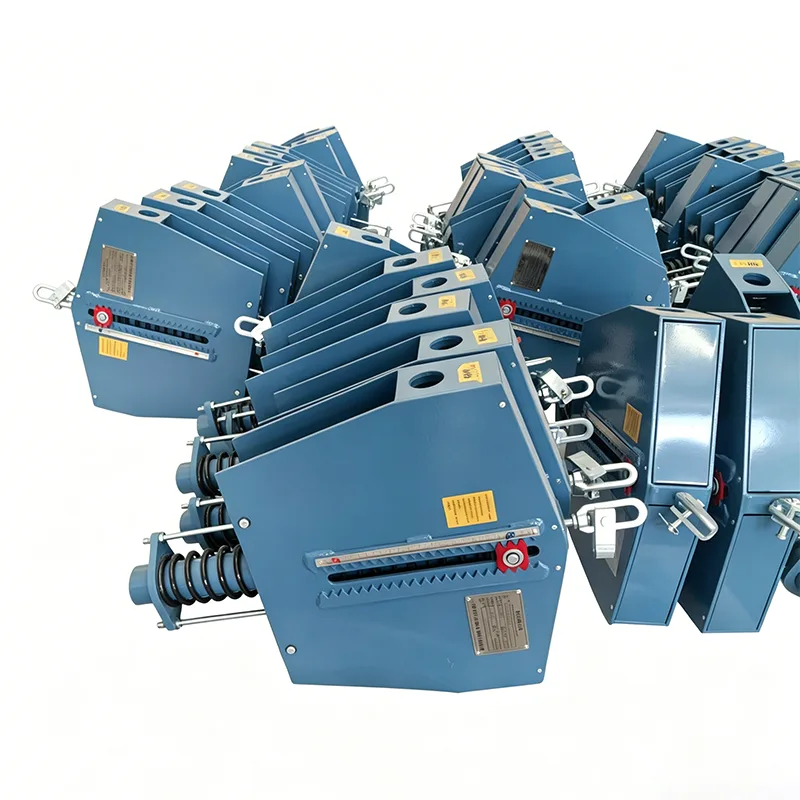

Постоянна пружинна опора на енергийния тръбопровод

При природния газ, LNG, водородната енергия и традиционните тръбопроводни мрежи за пренос на енергия, тръбопроводните системи често обхващат сложни географски среди и издържат на силно термично разширение и свиване. Подкрепена от 14 години техническо натрупване в технологията за поддръжка на тръбопроводи, Yangzhou Tianshun Pipeline Technology Co., Ltd. е разработила специално Energy Pipeline Constant Spring Support за сценарии за пренос на енергия. Този продукт използва прецизен механизъм за равновесие на момента, за да гарантира, че опорното натоварване остава постоянно, когато тръбопроводът претърпява вертикално изместване с голям обхват. Тази функция ефективно избягва допълнителния стрес, причинен от прехвърляне на натоварване към чувствително оборудване като вентили и компресори, и е ключов компонент, осигуряващ безопасна и стабилна работа на мрежите от енергийни тръбопроводи на дълги разстояния.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и надеждността на работа на постоянните пружинни модули. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

Технически спецификации на продукта

Таблица със спецификации на постоянна пружинна закачалка	Пример
Модел / Серия	PH, LH, CA, CS, TH
Товароносимост (работна)	0,1 kN - 500 kN
Общо пътуване	50 мм, 100 мм, 200 мм, 400 мм
Действително пътуване	До 600 мм
Отклонение при натоварване (толеранс)	±5% (Стандартен) / ±3% (Висока прецизност)
Монтажна позиция	Хоризонтално / Вертикално
Покритие на корпуса	Горещо поцинковани / епоксидни
Работна темп.	-20°C до +80°C (околна среда)
Материал на пружинната намотка	60Si2Mn / 50CrVA
Диапазон на регулиране на натоварването	±10% (регулиране на полето)

Инженерна адаптивност и предимства при работа и поддръжка

При действителното изграждане и експлоатация на енергийни тръбопроводи, дизайнът на Energy Pipeline Constant Spring Support напълно адресира болезнените точки на изграждането на място и последващата поддръжка:

Заключване в студено състояние и бърз монтаж: Преди доставката пружината е предварително компресирана и заключена в позицията за монтаж в студено състояние според доклада за изчисляване на напрежението на тръбопроводната система. На място е необходима само проста фина настройка на резбата и фиксиране на корена, за да се достигне проектираното състояние на напрежение, което значително съкращава периода на изграждане на тръбните галерии.

Визуално наблюдение на работата: Оборудван с външни високопрецизни индикаторни плочи за изместване и скали за натоварване, персоналът по експлоатацията и поддръжката може интуитивно да прецени дали тръбопроводът е в проектираната работна позиция по време на ежедневна проверка, без да разглобява обвивката, улеснявайки навременното откриване на слягане на тръбопровода или необичайна деформация.

Гъвкави методи за вкореняване: Предлагат се различни решения за кореново свързване (като заварени единични плочи, обръчи, конектори за стоманени конструкции и т.н.), които могат да постигнат стабилно вкореняване независимо дали за надземни тръбни галерии, тръбни мостове за пресичане на река или тела на оборудване.

Строга система за производство и контрол на качеството

Като защита на безопасността на енергийната инфраструктура, целият производствен процес на Energy Pipeline Constant Spring Support следва строги стандарти за контрол на качеството:

Извършва се цялостно вътрешно тестване на всеки продукт преди изпращане

Преди изпращане всеки продукт преминава през пълен вътрешен процес на тестване. Този процес включва проверка на размерите и визуална проверка, PMI (положителна идентификация на материала), изпитване на твърдост, MT/PT безразрушително изпитване, където е приложимо, изпитване на пружинно натоварване с криви на натоварване-изместване и измерване на дебелината на покритието. Доставят се протоколи от фабрични изпитвания (FTR) и протоколи от изпитвания на материали (MTR).

Разяснение относно акредитацията на трета страна

Вътрешното тестване не е същото като тестване от трета страна, акредитирано от ILAC. Ако се изисква тестване или лабораторно изследване под наблюдение на трета страна, то може да бъде предоставено като отделна услуга по избор.

Допълнителни услуги за проверка от трета страна (цитирани отделно)

1. Тестване на материала

Тази услуга обхваща анализ на химичния състав, изпитване на опън, изпитване на удар при ниска температура на Шарпи и изпитване на твърдост.

2. Заварете NDT

Наличните методи включват тестване с магнитни частици (MT), тестване с течно проникване (PT), ултразвуково тестване (UT) и радиографско тестване (RT).

3. Тестване на ефективността на натоварването на пружината

Включени са кривите натоварване-преместване.

4. Инспекция за защита от корозия при горещо поцинковане/епоксидно покритие

5. Тестване със свидетели, наблюдение на завода и инспекция преди изпращане (PSI)

Нашите отличителни предимства

Сравнение с международната система за поддържане на тръби LISEGA

Нашата точност на натоварване на продукта, стандарти за изпитване и системи за документиране са сравнени с международната система за поддържане на тръби LISEGA.

Повече от стандартен вътрешен доставчик

За разлика от стандартните местни производители, които предоставят само самия продукт, ние доставяме крива натоварване-изместване с всяка пружина. Ние също така помагаме при организирането на SGS тестване от трета страна и инспекции при свидетели и поддържаме прегледи на документи от PE/CPE инженери за задгранични проекти.

Защо да изберете постоянната пружинна поддръжка на Energy Pipeline на Tianshun?

Дълбок опит в енергийни проекти: Продуктите работят стабилно в LNG терминали, тръбопроводи за пренос на природен газ на дълги разстояния и проекти за рафиниране в повече от 40 страни по света, издържайки на изпитанията на екстремни климатични условия и сложни условия на работа.

Пълна инженерна поддръжка на процеса: Ние предоставяме технически услуги за пълен процес от анализ на напрежението в тръбопровода (симулация на CAESAR II), изчисляване на избор на тип до насоки за инсталиране на място, като гарантираме, че всяка опора точно съответства на работните условия.

Надеждна доставка по веригата за доставки: Разчитайки на автоматизирани производствени линии и пълно оборудване за тестване в нашата база в Дзянсу, ние гарантираме навременна и висококачествена доставка на материали за мащабни енергийни проекти.

Пълна поддръжка на жизнения цикъл: Ние създаваме ексклузивни проектни файлове и предоставяме оценка на състоянието, повторно настройване на натоварването и насоки за подмяна по време на поддръжка при спиране, намалявайки рисковете от експлоатацията и поддръжката на тръбопроводните мрежи.
