Променливи пружинни закачалки, известни също като променливи пружинни опори, са най-широко използваният тип тръбна опора в индустриалните тръбопроводни системи. Те осигуряват опорна сила, която варира пропорционално на деформацията на пружината, докато тръбата се движи вертикално поради термично разширение или свиване. За приложения, при които топлинното изместване е умерено и е приемливо контролирано количество вариации на натоварването, променливите пружинни закачалки предлагат рентабилно и компактно решение в сравнение с постоянните пружинни опори.
Произведено отYangzhou Tianshun Pipeline Technology, нашите закачалки с променлива пружина използват винтови пружини от висококачествена легирана стомана, поставени в здрав стоманен корпус. Докато тръбата се движи нагоре или надолу от монтираната си позиция, пружината съответно се компресира или разтяга, променяйки силата на реакция в права пропорция на разстоянието на движение и скоростта на пружината. Всяко устройство е калибрирано във фабриката за определено студено натоварване, горещ товар и посока на движение, осигурявайки предвидима производителност от монтажа до експлоатацията.
Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.
Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.
Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други индустриални тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.
| Таблица със спецификации на променлива пружинна закачалка | Пример |

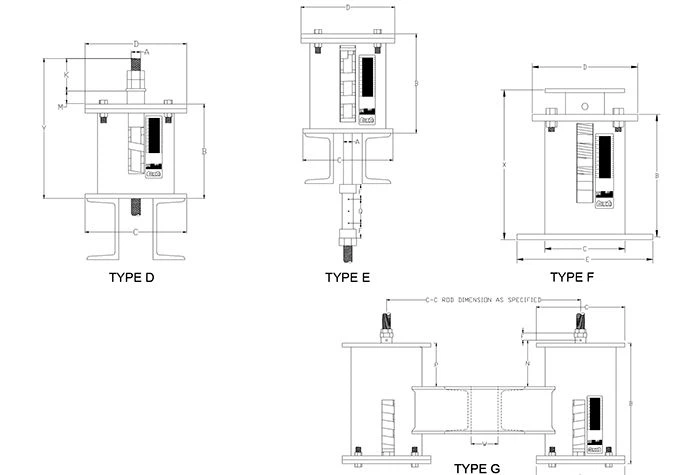

| Тип / конфигурация на закачалка | Тип A, B, C, D, E, F, G |
| Размер на пружината / бр. | № 0 - № 22 |
| Обхват на пътуване | 30 мм, 60 мм, 90 мм, 120 мм 180 мм |
| Оперативно натоварване | 0,2 kN - 400 kN |
| Инсталиран товар (студен товар) | kN / kgf |
| Работно натоварване (Горещо натоварване) | kN / kgf |
| Посока на движение | Нагоре/надолу |
| Променливост (%) | ≤ 25% (стандартно) |
| Повърхностна обработка | Горещо поцинковано/боядисано |
| Материал на корпуса | Въглеродна стомана (Q235/Q355) |
Ключов параметър при избора на закачалка с променлива пружина е процентът на промяна на натоварването — разликата между студено и горещо натоварване, разделена на работното натоварване. Повечето инженерни спецификации изискват тази стойност да остане под 25% за обща услуга и под 6% за свързване на критично оборудване. Когато изместването е достатъчно голямо, че промяната на натоварването би надхвърлила допустимите граници, вместо това се определят постоянни пружинни закачалки.
Нашите стандартни променливи пружинни опори са проектирани да поддържат вариациите на натоварването в рамките на типичните граници на проекта в целия им работен обхват и всяка единица е ясно маркирана със своята скорост на пружина, настройка на студено натоварване и посока на движение за лесен монтаж и пускане в експлоатация.

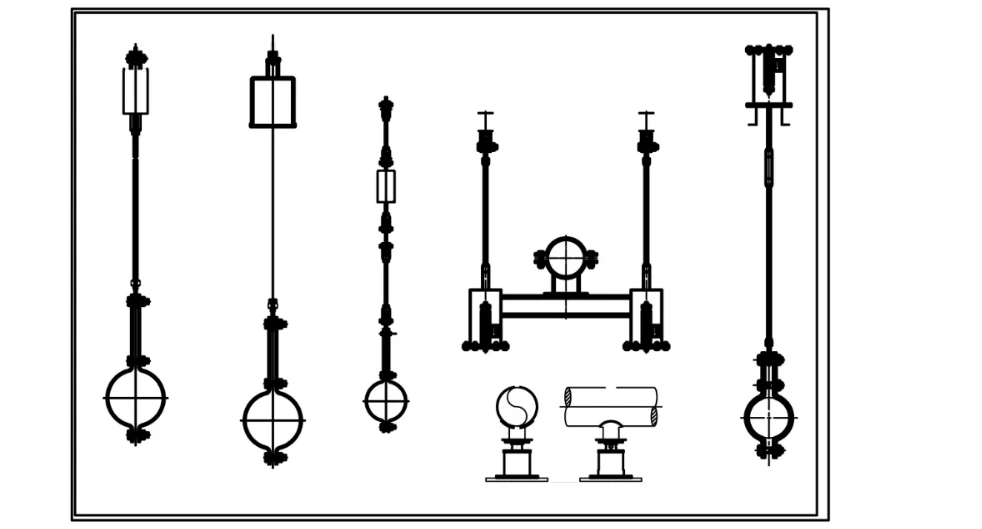

Ние предлагаме променливи пружинни закачалки в множество монтажни конфигурации, включително дизайни с горно окачване, монтирани в основата и странични монтирани конструкции, покриващи товароносимост от приблизително 0,02 kN до 40 kN при стандартни размери на пружините. Стандартните диапазони на хода включват 30 mm, 60 mm, 90 mm, 120 mm и 150 mm, като специалните ходове са налични при поискване.

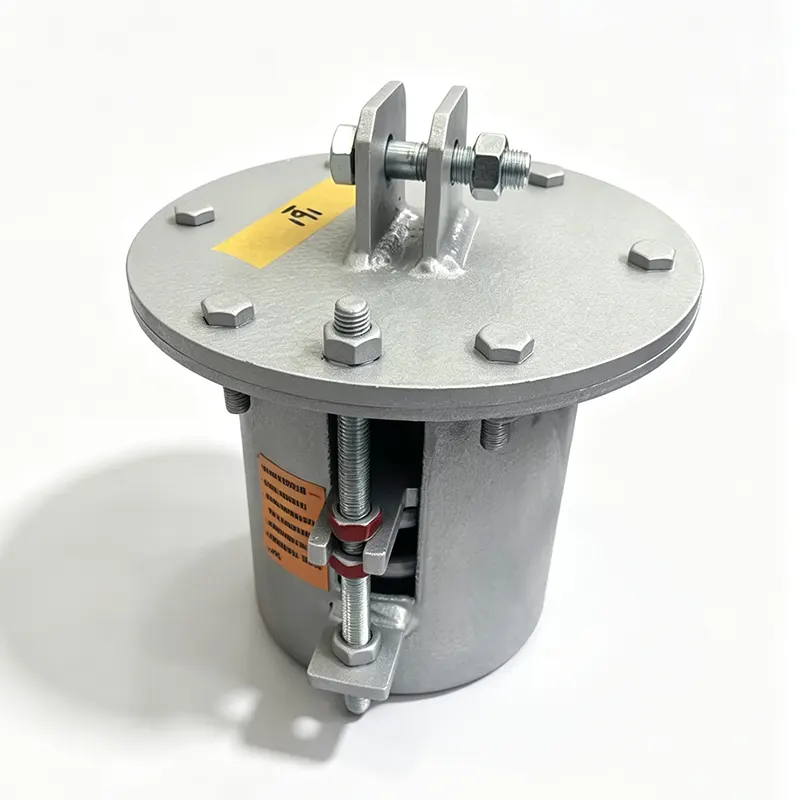

Пружинните елементи се произвеждат от 60Si2Mn или 50CrVA пружинна стомана, а корпусите се предлагат в горещо поцинковани, епоксидно боядисани или покрития от неръждаема стомана за корозивни среди. Стандартните модули са предназначени за околни работни температури от -20°C до +200°C, с налични опции за пружини от високотемпературна сплав за екстремни топлинни приложения като тръбопроводи на пещ и котел.

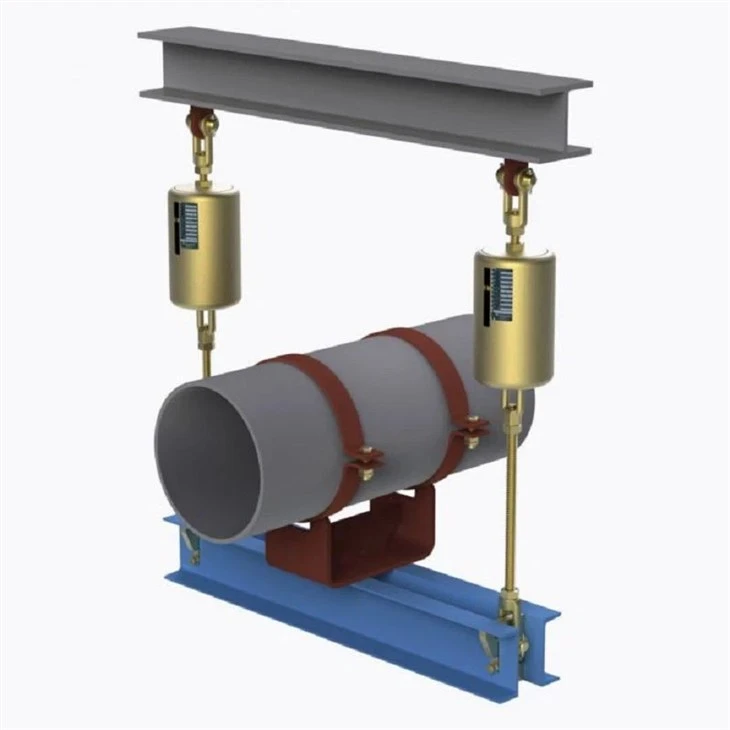

Всяка опора с променлива пружина е снабдена със скала за движение, индикатор за натоварване и горна и долна ограничителна плоча. Връзките с резбови пръти отгоре и отдолу позволяват лесно вертикално регулиране по време на монтажа, а настройките за натоварване могат да бъдат проверени на място спрямо данните от табелката с данни.
Нашите закачалки с променлива пружина са произведени в съответствие с GB/T 17116.1/.2/.3 и са напълно взаимозаменяеми с международните стандарти, включително MSS SP-58, ASME B31.1, ASME B31.3 и EN 13480-3. Проследимостта на материала се поддържа по време на производството и всички пружини се подлагат на предварителна настройка и изпитване на натоварване преди сглобяване.
За специализирани проекти ние доставяме пружинни закачалки от неръждаема стомана, изолирани опорни възли за тръби и модули със специални покрития за офшорни, морски или услуги за обезсоляване. Ние също така произвеждаме предварително изолирани опори за тръби и опори за обувки за тръби, които се интегрират директно с нашата гама променливи пружинни закачалки за цялостни решения за поддържане на линии.
Променливи пружинни опорисе инсталират на почти всеки тип процес и комунални тръбопроводи, където възниква вертикално термично движение. Обичайните приложения включват линии за пара и захранваща вода в електроцентрали, тръбопроводи за рафинерия, топлообменни контури на химически заводи, мрежи за централно отопление и ОВК системи в големи търговски сгради. Те се използват и заедно с твърди тръбни опори на линии, където само избрани точки изискват компенсация на движението.
За тръбопроводни системи с динамични натоварвания като воден удар, сеизмични събития или вибрации на помпата, променливите пружинни закачалки често се комбинират с хидравлични демпфери, които ограничават динамичното движение, като същевременно позволяват свободно топлинно изместване. Когато топлинният растеж е твърде голям за променлива единица, препоръчваме надграждане до постоянни пружинни закачалки в тези специфични опорни точки.
Нашето по-широко портфолио от опори за тръби включва опори с постоянни пружини, твърди закачалки и подпори, опори за тръбни обувки, предварително изолирани опори за тръби за студени и криогенни линии и хидравлични амортизатори. За тръбопроводни системи, които също изискват абсорбиране на аксиално, странично или ъглово движение, ние произвеждаме компенсатори с метални силфони, гумени компенсатори и платнени компенсатори, които могат да бъдат определени заедно с нашите пружинни опори като решение от един източник.
Всяка закачалка с променлива пружина е тествана за натоварване и проверена по размери в нашето вътрешно тестово съоръжение преди изпращане, съгласно нашата система за управление на качеството ISO 9001:2015. Ние подкрепяме клиентите от първоначалния избор на пружина и изчисляване на натоварването през насоки за монтаж и следпродажбено обслужване. Запитванията получават отговор в рамките на 24 часа, а стандартните срокове за производство варират от 10 до 20 работни дни в зависимост от обема и конфигурацията. С повече от 14 години доставка на тръбни опори и разширителни фуги за проекти в повече от 45 държави, ние доставяме както каталожни стандарти, така и специално проектирани единици на EPC изпълнители и крайни потребители в световен мащаб.
Какво означава "процент на промяна на натоварването" при опора с променлива пружина?
Вариацията на натоварването е разликата между студеното (монтирано) натоварване и горещото (работно) натоварване, изразено като процент от работното натоварване. Определя се от дебита на пружината, умножен по топлинния ход, разделен на работното натоварване. Повечето спецификации на проекта ограничават тази стойност до 25% максимум за стандартни тръбопроводи.
Може ли закачалка с променлива пружина да бъде монтирана във всяка ориентация?
Не. Променливите пружинни закачалки са проектирани за вертикално движение и трябва да се монтират с вертикална ос на пружината. Хоризонталната или ъглова инсталация ще доведе до заклинване, неправилно прехвърляне на натоварването и преждевременно износване. За хоризонтални натоварвания или странично задържане, твърди подпори, тръбни обувки или демпфери трябва да бъдат посочени отделно.
Каква е максималната температура, която могат да издържат вашите закачалки с променлива пружина?
Стандартните модули от въглеродна стомана с пружини от легирана стомана са предназначени за продължителна работа до приблизително 200°C. За тръбопроводи с по-висока температура, като паропроводи с високо налягане или връзки на котли, ние предлагаме високотемпературни пружинни материали и изолирани опорни конфигурации. Свържете се с нашия инженерен екип с вашите работни условия за правилен избор на материал.
Предоставяте ли изчисления за пролетен избор?
да Нашият инженерен екип може да помогне с избора на пружина, ако предоставите размер на тръбата, работно тегло, големина и посока на термично изместване и всякакви изисквания към спецификацията на проекта. Можем също да прегледаме съществуващите графици за поддръжка и да препоръчаме подходящата променлива или постоянна пружинна поддръжка за всяко местоположение.
Какво е времето за изпълнение на стандартните закачалки с променлива пружина?
Стандартните каталожни единици обикновено се изпращат в рамките на 10 до 20 работни дни, в зависимост от размера на поръчката и текущия производствен товар. Персонализирани покрития, специални пътувания или конфигурации от неръждаема стомана може да добавят няколко допълнителни дни. Бързата доставка може да се обсъди в момента на поръчката.
Каква документация идва с поръчка?
Стандартната доставка включва опаковъчен лист и табелки с наименованието на продукта с номер на пружината, степен на натоварване и данни за пътуване. При поискване могат да бъдат предоставени протоколи от изпитвания на материала (MTR), записи за калибриране на натоварването на пружината и доклади за проверка на размерите. Инспекция от трета страна от оторизирани органи също е достъпна за проекти, които изискват това.
Можете ли да доставите пълни опорни възли за тръби, включително тръбни обувки и скоби?
Абсолютно. Ние доставяме променливи пружинни закачалки като самостоятелни единици или като напълно сглобени опорни комплекти, включително тръбни скоби, опори за тръбни обувки, обтегачи, резбови пръти и хардуер за структурно свързване. Предварително изолирани опорни възли за тръби за студено или криогенно обслужване също се предлагат като единичен, готов за инсталиране пакет.
