Как хидравличните демпфери предпазват тръбопроводите от сеизмични и динамични натоварвания?

Тръбопроводите са спасителните линии на съвременната индустрия, транспортиращи нефт, газ, химикали и вода на огромни разстояния. Въпреки това, те са уязвими към набор от външни сили, включително сеизмични събития, натоварвания от вятър, водни удари и скокове на налягането. Тези динамични и сеизмични натоварвания могат да причинят катастрофална повреда на тръбопровода, ако не се управляват правилно.Хидравлични демпфериса критичните предпазни устройства, които предпазват тръбопроводите от тези сили. Хидравличният амортизатор, известен също като гасител на удари или сеизмичен амортизатор, е механично устройство, което позволява бавно, контролирано термично движение на тръбопровода, докато се заключва твърдо при бързи динамични натоварвания, като по този начин предотвратява прекомерно изместване и напрежение. В Yangzhou Tianshun Pipeline Technology Co., Ltd., нашата фабрика проектира високоефективни хидравлични демпфери повече от 25 години и ние сме видели тяхната съществена роля в защитата на критична инфраструктура в световен мащаб.

Защитният механизъм на хидравличния демпфер се основава на прост, но много ефективен принцип: чувствително към скоростта заключване. При нормални условия на работа демпферът позволява на тръбопровода да се разширява и свива топлинно с бавна скорост, като поема топлинния растеж без ограничение. Въпреки това, когато настъпи сеизмично събитие или внезапно динамично натоварване, амортизаторът усеща бързото нарастване на скоростта и моментално блокира, действайки като твърда опора, която ограничава тръбата и предотвратява прекомерното движение. Тази бърза реакция се постига чрез прецизно проектирана хидравлична система, която включва бутало, цилиндър, пълен със специална силиконова течност, и усъвършенстван клапанен механизъм. Нашите хидравлични демпфери са проектирани да реагират за милисекунди, като гарантират, че тръбопроводите са защитени срещу най-тежките сеизмични и динамични събития. В това изчерпателно ръководство ще се задълбочим в инженеринга, хидравликата и материалите, които правят хидравличните демпфери незаменими за безопасността на тръбопроводите, и ще предоставим подробни технически спецификации и насоки за приложение от богатия опит на нашата фабрика.

Съдържание

• 1. Какъв е принципът на работа на хидравличния демпфер?
• 2. Как хидравличните демпфери смекчават сеизмичните и динамичните натоварвания?
• 3. Какви са основните технически спецификации на нашите хидравлични снабери?
• 4. Как правилното инсталиране и поддръжка могат да осигурят производителност на снаббера?
• Често задавани въпроси (FAQ)
• Заключение и консултация с демпфер по поръчка

Какъв е принципът на работа на хидравличния демпфер?

В основата си хидравличният демпфер е чувствително към скоростта устройство за поглъщане на енергия, което осигурява както свобода на движение за термично разширение, така и твърдо задържане при динамични натоварвания. Устройството се състои от цилиндър, напълнен със силиконова течност с висок вискозитет, бутало със специално проектирани канали за отвор и пружинен възвратен клапан. При нормални бавни топлинни движения буталото се движи през течността с ниска скорост, позволявайки на течността да тече през отвора и възвратния клапан с минимално съпротивление. Това свободно движение, обикновено по-малко от 100 mm/sec, поема топлинното разширение, без да налага значителни натоварвания върху тръбопровода. Въпреки това, когато динамично събитие като земетресение или воден удар генерира високоскоростно движение, потокът на течността през отвора става силно ограничен поради спада на налягането в буталото. Възвратният клапан се затваря, принуждавайки течността да премине през контролиран байпас, създавайки амортисьор, който се противопоставя на бързото движение. Заключващото действие е прогресивно, което означава, че демпферът предлага нарастващо съпротивление с увеличаване на скоростта, като ефективно се превръща в твърд стоп за събития с много висока скорост.

Основни оперативни принципи на нашатаХидравлични снабери:

• Чувствително към скоростта заключване:Деморферът е настроен да се заключва при определен праг на скоростта, обикновено между 50 и 150 mm/sec, в зависимост от приложението. Това гарантира, че той остава отключен за нормално топлинно разширение, но се заключва незабавно за сеизмични събития.
• Прогресивна устойчивост:За разлика от механичния ограничител, който осигурява внезапно, твърдо ограничение, хидравличният демпфер предлага прогресивно съпротивление, което се увеличава със скоростта. Това смекчава ударното натоварване, намалявайки пиковата сила, предавана към тръбопровода и неговите опори.
• Термична компенсация:Амортисьорът е проектиран да поеме както движенията на удължаване, така и на компресия, позволявайки на тръбопровода да се разширява и свива свободно в нормалния си работен диапазон.
• Безопасен дизайн:В случай на изтичане на хидравлична течност или повреда на уплътнението, демпферът е проектиран да се блокира автоматично, предотвратявайки тръбопровода да остане незащитен.
• Регулируема чувствителност на заключване:Много от нашите хидравлични демпфери позволяват регулиране на скоростта на блокиране на място, позволявайки фина настройка, за да съответства на специфичните критерии за сеизмично проектиране на тръбопровода.

Практически пример от нефтохимически завод в Близкия изток илюстрира принципа на работа в действие. Инсталацията има тръбопровод за пара с голям диаметър, който претърпява значително топлинно разширение по време на нормална работа, с движения до 150 mm. Регионът обаче също е предразположен към слаба сеизмична активност. Стандартните опори за тръби позволяват топлинното движение, но не могат да задържат тръбата по време на земетресение. Чрез инсталирането на нашите хидравлични амортизатори на стратегически места, инсталацията постигна свободно топлинно движение при нормални условия, докато амортизаторите се блокираха по време на сеизмични събития, ограничавайки изместването на тръбата до безопасни нива. Ръководителят на завода съобщи, че демпферите са работили безупречно по време на земетресение с магнитуд 5,2 по Рихтер, предотвратявайки повреда на тръбопроводната система.

Нашата фабрика вYangzhou Tianshun Pipeline Technology Co., Ltd.произвежда хидравлични демпфери с набор от чувствителност на заключване и капацитет на хода, за да отговарят на различни размери на тръбопровода и работни условия. Използваме висококачествена неръждаема стомана за намокрени части, а нашата силиконова течност е химически инертна и стабилна в широк температурен диапазон. Всеки демпфер се тества на стенд за динамични изпитвания, за да се проверят неговите характеристики на заключване и демпфиране. Този ангажимент към прецизното инженерство гарантира, че нашите хидравлични демпфери осигуряват надеждна защита на тръбопроводите в най-взискателните среди.

Как хидравличните демпфери смекчават сеизмичните и динамичните натоварвания?

Сеизмичните събития и динамичните натоварвания генерират сложни сили, които действат върху тръбопроводите в множество посоки.Хидравлични демпферисправяне с тези сили чрез осигуряване на комбинация от твърдо ограничение и разсейване на енергия. Когато сеизмична вълна преминава през земята, тя кара тръбопровода да се движи със земята, но тъй като тръбопроводът е дълга, непрекъсната структура, неговата инерция го кара да изостава от движението на земята. Това диференциално движение може да предизвика напрежения на огъване и аксиални натоварвания, които надхвърлят проектните граници на тръбата. Хидравличен демпфер се заключва по време на сеизмичното събитие, свързвайки тръбата към носещата конструкция и предотвратявайки прекомерно относително движение. В допълнение, хидравличното амортизиращо действие на демпфера разсейва част от сеизмичната енергия като топлина, намалявайки общото натоварване на тръбопровода и неговите опори.

Ключови механизми за намаляване на натоварването на хидравличните демпфери:

• Ограничение на изместването:Чрез блокиране при висока скорост демпферът ограничава изместването на тръбопровода по време на сеизмично събитие, като го държи в рамките на проектната обвивка на тръбата и нейните опори.
• Разсейване на енергия:Ефектът на хидравличното затихване преобразува част от кинетичната енергия от динамичното натоварване в топлина, намалявайки силата, предавана към тръбопровода и неговите структурни опори.
• Преразпределение на натоварването:Хидравличните демпфери са стратегически разположени по дължината на тръбопровода, за да разпределят равномерно сеизмичното натоварване, предотвратявайки концентрацията на напрежение в определени точки.
• Предотвратяване на резонанс:Осигурявайки амортизиращ ефект, демпферът помага да се предотврати резонирането на тръбопровода при естествената му честота, което може да усили динамичните натоварвания.
• Защита срещу воден удар:Бързото заключване на амортизатора при внезапни скокове на налягането (воден удар) предотвратява прекомерното движение на тръбопровода, намалявайки риска от разцепване на фугата или повреда на опората.

Казус от съоръжение за втечнен природен газ (LNG) в Югоизточна Азия демонстрира ефективността на хидравличните демпфери за смекчаване на сеизмичните натоварвания. Съоръжението се намираше в сеизмично активна зона и имаше надземна тръбопроводна система с дължина 2 км. След оценка на сеизмичния риск инженерите инсталираха над 100 хидравлични демпфери на критични опорни места. По време на земетресение с магнитуд 6,2 по скалата на Рихтер демпферите се блокираха, както е проектирано, ограничавайки изместването на тръбата до изчисления безопасен диапазон. Инспекциите след събитието не показаха щети на тръбопроводната система и съоръжението успя да възобнови работата си в рамките на 48 часа. Управителят на съоръжението приписа на хидравличните демпфери предотвратяването на това, което можеше да бъде катастрофален отказ.

Нашата фабрика произвежда хидравлични демпфери в различни конфигурации, включително еднодействащи и двойнодействащи типове, за да отговарят на различни посоки и величини на натоварване. Ние също така предлагаме демпфери с вграден визуален индикатор за позиция, който позволява на персонала по поддръжката да провери статуса на демпфера с един поглед. Нашият инженерен екип може да извърши проучване за оразмеряване и поставяне на демпфер, използвайки анализ на крайните елементи (FEA), за да моделира реакцията на тръбопровода на сеизмични и динамични натоварвания. Това гарантира, че демпферите са оптимално позиционирани и оразмерени, за да осигурят най-ефективната защита. С нашите хидравлични демпфери операторите на тръбопроводи могат да имат увереност, че тяхната инфраструктура е подготвена дори за най-тежките сеизмични и динамични събития.

Какви са основните технически спецификации на нашите хидравлични снабери?

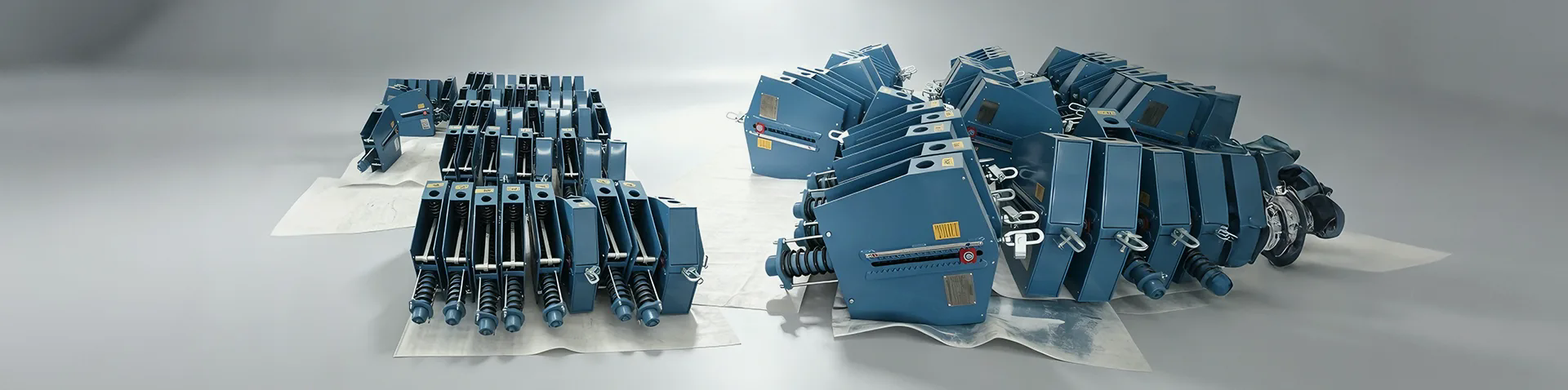

Т.С. MACHINARY произвежда широка гама от хидравлични демпфери за различни тръбопроводни приложения. Нашата продуктова линия включва демпфери с различна товароносимост, дължина на хода и скорости на заключване, за да отговарят на специфичните изисквания на електроцентрали, рафинерии и промишлени съоръжения. Всички наши продукти с хидравлични демпфери са произведени в съответствие с ISO 9001 и отговарят на изискванията на ASME B31.1, DIN EN 13480 и други международни стандарти. Таблицата по-долу обобщава ключовите технически спецификации за нашите най-популярни модели хидравлични демпфери, които се използват в критични приложения за защита на тръбопроводи по целия свят. Нашата фабрика може също така да произвежда амортизатори по поръчка, за да отговори на специфични изисквания на проекта, включително специални дължини на хода, капацитет на натоварване и покрития за защита на околната среда.

В допълнение към стандартните модели, нашата фабрика предлага няколко допълнителни функции за подобряване на производителността и пригодността на хидравличните демпфери за специфични среди. Те включват: нискотемпературна версия със специализирана силиконова течност, която остава течна до -40°C; високотемпературна версия, предназначена за продължителна работа при 120°C; и версия с епоксидно покритие за корозивни среди, като офшорни платформи и химически заводи. Ние също така предоставяме персонализирани дължини на хода, за да отговорим на специфичните изисквания за термично движение на тръбопровода.

Нашият процес за контрол на качеството включва 100-процентов тест за динамично представяне на всеки хидравличен демпфер, проверяващ дали скоростта на заключване, товароносимостта и характеристиките на затихване отговарят на определените стойности. Ние също така провеждаме тест за налягане на хидравличната система, за да гарантираме, че няма течове при работно налягане. Всеки демпфер е маркиран с уникален сериен номер, което позволява пълна проследимост от производството до монтажа на място. Нашата фабрика вYangzhou Tianshun Pipeline Technology Co., Ltd.поддържа изчерпателен инвентар от стандартни демпфери и компоненти, което позволява бърза доставка до всяко място. Ние също така предоставяме услуга за избор на демпфер, при който нашият инженерен екип ви помага да изберете оптималния модел и размер за вашите специфични нужди за защита на тръбопровода.

Как правилното инсталиране и поддръжка могат да осигурят производителност на снаббера?

Хидравлични снабериса прецизни устройства, които изискват внимателен монтаж и редовна поддръжка, за да се гарантира, че работят по предназначение. Неправилната инсталация може да доведе до невъзможност на амортизатора да се заключи при динамични натоварвания или може да блокира, когато не трябва (напр. по време на бавно термично движение). Нашата фабрика вYangzhou Tianshun Pipeline Technology Co., Ltd.предоставя подробни насоки за монтаж и препоръки за поддръжка, за да помогне на клиентите да увеличат максимално надеждността и експлоатационния живот на своите хидравлични демпфери. Следването на тези насоки гарантира, че демпферите ще осигурят критичната защита, необходима по време на сеизмични и динамични събития.

Основни практики за инсталиране и поддръжка на хидравлични демпфери:

• Правилна ориентация:Амортисьорът трябва да бъде монтиран в правилната ориентация, като буталния прът е подравнен с посоката на очакваното движение. Монтирането на демпфера под ъгъл може да причини странично натоварване, което може да повреди уплътненията и да намали производителността.
• Правилно монтиране:Използвайте предоставените монтажни скоби и се уверете, че са здраво закрепени към тръбопровода и носещата конструкция. Монтажните точки трябва да бъдат структурно подходящи, за да предадат товароносимостта на демпфера към опората.
• Смазване и уплътнение:Буталния прът на демпфера трябва редовно да се почиства и смазва с препоръчаното масло, за да се предотврати корозия и разрушаване на уплътнението. Уплътненията трябва да се проверяват за признаци на износване или изтичане по време на рутинна поддръжка.
• Функционално тестване:Препоръчваме да тествате заключващата функция на демпфера ежегодно, като използвате преносимо тестово устройство, което симулира динамично натоварване. Това гарантира, че демпферът остава работещ и че скоростта на блокиране не се е отклонила от спецификацията.
• График за подмяна:Дори при правилна поддръжка хидравличните демпфери имат ограничен експлоатационен живот. Препоръчваме смяна на демпфера на всеки 15-20 години или по-рано, ако целостта на уплътнението е нарушена или ако демпферът е бил подложен на сериозно сеизмично събитие.

Казус от атомна електроцентрала в Съединените щати илюстрира важността на редовната поддръжка на демпфера. По време на рутинна проверка персоналът по поддръжката откри, че няколко хидравлични демпфера са развили течове на уплътненията, което кара силиконовата течност да изтича бавно. Ако останат без внимание, демпферите биха имали намалена амортизираща способност и може да не са се заключили правилно по време на земетресение. Инсталацията следваше препоръчаната от нас процедура за поддръжка, сменяйки уплътненията и презареждайки демпферите с прясна течност. Последващ динамичен тест потвърди, че демпферите са напълно работещи. Мениджърът по безопасността на централата отбеляза, че програмата за проактивна поддръжка е предотвратила потенциален проблем с безопасността и демпферите са били напълно функционални по време на следващото сеизмично събитие.

Нашата фабрика предоставя изчерпателно ръководство за поддръжка на демпфера, което обхваща процедурите за инспекция, тестване и смяна на уплътнението. Ние също така предлагаме програма за обучение на персонала по поддръжката, обхващаща правилното използване на тестово оборудване и тълкуване на резултатите от тестовете. За клиентите, които предпочитат решение до ключ, ние предлагаме договор за демпферно обслужване, който включва периодична проверка, функционално тестване и подмяна на уплътнение. Тази услуга гарантира, че вашите хидравлични демпфери остават в оптимално състояние, готови да защитят вашите тръбопроводи, когато е необходимо. Чрез инвестиране в правилен монтаж и поддръжка операторите на тръбопроводи могат да гарантират, че техните хидравлични демпфери осигуряват най-високо ниво на защита за целия живот на тръбопроводната система.

Често задавани въпроси (FAQ)

Въпрос 1: Каква е разликата между хидравличен амортизатор и механичен подпора?

Отговор: Механичната подпора осигурява твърда връзка, която не позволява никакво термично движение, което може да наложи високи термични натоварвания върху тръбопровода. Хидравличният демпфер, от друга страна, позволява бавно термично движение, докато блокира при бързи динамични натоварвания. Това означава, че по време на нормална работа демпферът поема топлинно разширение, намалявайки напрежението. При сеизмични или динамични натоварвания той се заключва и действа като твърда опора. Тази двойна функция прави хидравличните демпфери по-подходящи за тръбопроводи, които изпитват значително термично движение, тъй като предотвратяват натрупването на термично напрежение.

Въпрос 2: Може ли хидравличен демпфер да бъде ремонтиран или трябва да се смени, когато се повреди?

Отговор: В много случаи хидравличните демпфери могат да бъдат ремонтирани чрез подмяна на уплътненията и презареждане на течността. Въпреки това, ако вътрешното бутало или цилиндър е повредено, демпферът трябва да се смени. Нашата фабрика предлага услуга за възстановяване на повечето от нашите модели хидравлични амортизатори, при които ние разглобяваме, проверяваме, заменяме износени части и сглобяваме амортизатора към оригиналните му спецификации. Препоръчваме да накарате квалифициран техник да оцени демпфера, за да определи дали ремонтът или подмяната е най-рентабилният вариант.

Въпрос 3: Как се определя скоростта на блокиране на хидравличен демпфер?

Отговор: Скоростта на блокиране се определя от дизайна на вътрешната клапа и отвора на демпфера и се настройва по време на производството. Обикновено се избира въз основа на очакваната скорост на топлинно движение на тръбопровода и критериите за сеизмично проектиране. За повечето приложения се използва скорост на заключване между 80 и 150 mm/sec. Нашата фабрика може да регулира скоростта на заключване, за да отговори на специфичните изисквания на проекта. Ние също така предлагаме демпфери с функция за регулируема скорост на заключване, позволяваща настройка на полето, за да съответства на специфичния профил на движение на тръбопровода.

Въпрос 4: Подходящи ли са хидравличните демпфери както за вътрешни, така и за външни инсталации?

Отговор: Да, хидравличните демпфери са подходящи както за вътрешен, така и за външен монтаж. Въпреки това, за външни инсталации, особено в корозивни среди или зони с висока влажност, препоръчваме нашите демпфери с устойчиво на корозия покритие (епоксидно или поцинковано). За изключително студен климат предлагаме нискотемпературна версия със специализирана течност, която остава течна до -40°C. Нашата фабрика може да предостави подробни насоки за най-подходящия материал и опции за покритие за вашата специфична инсталационна среда.

Въпрос 5: Какви сертификати притежава Yangzhou Tianshun Pipeline Technology Co., Ltd. за своите хидравлични демпфери?

Отговор: Нашите хидравлични демпфери се произвеждат съгласно сертификати ISO 9001:2015 (Управление на качеството) и ISO 14001:2015 (Управление на околната среда). Ние също отговаряме на стандартите ASME B31.1, DIN EN 13480 и GB/T 17116.3 за опори на тръбопроводи. Нашите продукти са тествани и сертифицирани от организации на трети страни, включително SGS и TÜV, и ние предоставяме пълен набор от тестови доклади и сертификати с всяка поръчка. Нашата фабрика се одитира редовно, за да се гарантира, че нашите производствени процеси и системи за контрол на качеството отговарят на най-високите международни стандарти.

Заключение: Защитете вашите тръбопроводи с висококачествени хидравлични демпфери

Хидравличните демпфери са основни устройства, които осигуряват критична защита на тръбопроводите срещу сеизмични и динамични натоварвания. Като позволяват свободно топлинно движение при нормални условия и блокират при бързи динамични събития, те предотвратяват прекомерното изместване, намаляват напрежението и разсейват енергията, гарантирайки целостта и безопасността на тръбопроводната система. В Yangzhou Tianshun Pipeline Technology Co., Ltd., нашата фабрика проектира високопроизводителни хидравлични демпфери от десетилетия, предлагайки широка гама от модели с различен капацитет на натоварване, ходове и скорости на заключване, за да отговарят на различни приложения. Нашият ангажимент за качество, прецизно инженерство и поддръжка на клиенти гарантира, че нашите демпфери осигуряват надеждна защита за най-критичните инфраструктурни проекти по целия свят.

Искате ли да защитите вашата тръбопроводна система срещу сеизмични и динамични натоварвания?Свържете се с Yangzhou Tianshun Pipeline Technology Co., Ltd. днесза изчерпателна консултация със снаббер. Нашият инженерен екип ще анализира дизайна на вашия тръбопровод, работните условия и профила на сеизмичния риск, за да препоръча оптималния модел, размер и разположение на хидравличния демпфер. Ние предлагаме безплатни проучвания за осъществимост, конкурентни цени и бърза доставка, с пълен набор от поддръжка за монтаж и поддръжка.Поискайте вашата безплатна консултация за хидравличен демпфер сега от Yangzhou Tianshun Pipeline Technology Co., Ltd. и се уверете, че вашият тръбопровод е защитен срещу неочаквано.
