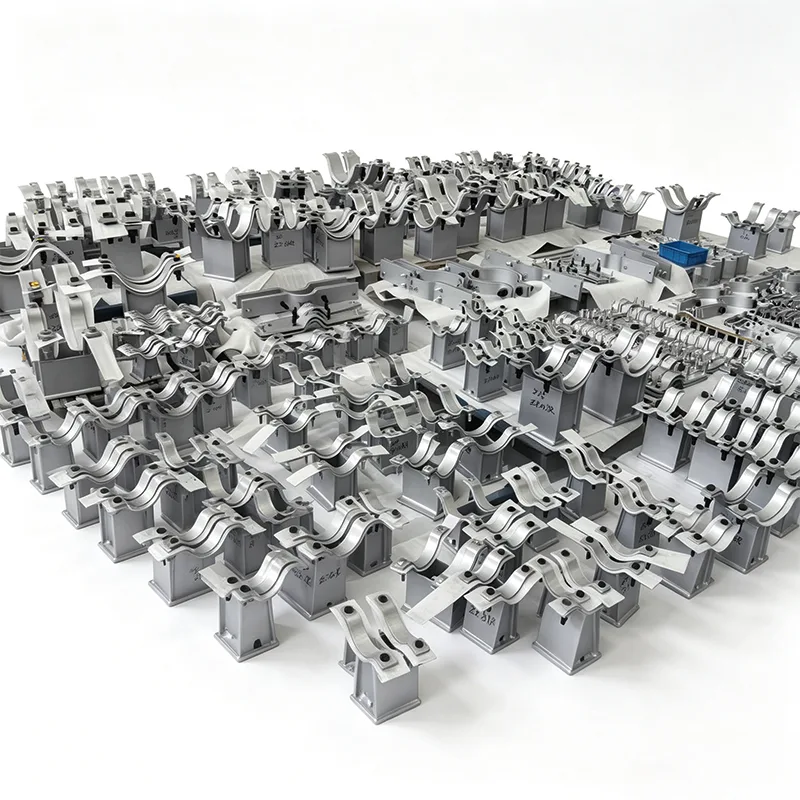

Подпори за опорни седлови тръби от неръждаема стомана

Когато опора за тръба трябва да стои в натоварена със сол крайбрежна инсталация, да се справя с агресивни химически промивки или да остане без поддръжка в продължение на десетилетия в рамките на стерилна производствена линия, изборът на материал е всичко. В Yangzhou Tianshun, ние проектираме и доставяме системи за поддържане на тръби от 2012 г. и нашите опори за седловидни тръби от неръждаема стомана са създадени точно за тези ситуации – където стандартната въглеродна стомана просто няма да издържи.

Всяка опора за седло от неръждаема стомана, която доставяме, отразява 14 години директна обратна връзка от EPC изпълнители, инженери по поддръжката и собственици на проекти в над 45 страни. Научихме какво работи, какво се проваля рано и как да проектираме често срещани точки на повреда много преди опора да докосне тръбата ви.

Какво получавате със седло от неръждаема стомана Tianshun

Целостта на материала, която можете да проследите

Ние обработваме седлови тела и опорни компоненти от масивна 304 (UNS S30400) или 316L (UNS S31603) неръждаема стоманена плоча и пръти – не лети еквиваленти. Всяко нагряване на материал пристига със сертификат за изпитване на мелница EN 10204 3.1 и ние поддържаме пълна проследимост от получаването на суровината до крайната инспекция. За проекти, изискващи повишена устойчивост на питинг, дуплекс 2205 или супер-аустенитни степени се предлагат при поискване.

Проектирана форма, а не просто огъната плоча

Радиусът на седлото е прецизно обработен, за да съответства на действителния външен диаметър на вашата тръба, обикновено от 1" NB до 48" NB и по-голям. Това елиминира точковото натоварване, което може да възникне при обикновените V-образни опори. На горещите линии често разширяваме ширината на седлото и включваме PTFE или графитни плъзгащи се плочи с ниско триене директно в дизайна – така опората работи с термичното движение на вашата тръба, а не срещу нея.

Дизайн на стойка, който прави монтажа предвидим

Самата стойка – вертикалната стойка, която свързва седлото със структурната стомана – се предлага в конфигурации с фиксирана височина или регулируеми. Фиксираните стойки обикновено са единична заварена конструкция от канал от неръждаема стомана, H-греда или тръба, със заварка с пълно проникване в основата на седлото. Регулируемите конструкции включват стебло с резба и фиксираща гайка, което позволява прецизна настройка на височината по време на горещо подравняване без рязане или повторно заваряване.

Всички носещи заварки се изпълняват от сертифицирани заварчици по процедури, квалифицирани съгласно раздел IX на ASME, с карти на заварките и NDE (PT или RT), налични според изискванията. Повърхностното покритие след заваряване е стандартно декапирано и пасивирано за възстановяване на пълната устойчивост на корозия.

Как се обработват товарите

Ние не просто приемаме, че „неръждаемата стомана е здрава“. Нашите вътрешни инженери проверяват всеки опорен възел за комбинацията от вертикално собствено тегло, тяга на термично разширение, случайни ветрови или сеизмични натоварвания и всяко повдигане, което може да възникне при промени в посоката. Ако вашият проект има специфични кодове за проектиране (ASME B31.1, B31.3, EN 13480 и др.), ние можем да предоставим съответния анализ на напрежението и данни за натоварването. Изпратихме опори, проектирани за вертикални натоварвания от няколкостотин нютона до над 300 kN.

Къде ще видите тези поддръжка в експлоатация

През годините нашите опори за седловидни тръби от неръждаема стомана отидоха на места, където повредата не е опция:

Терминали за регазификация на втечнен природен газ – 316L седла в открити морски среди с непрекъсната солна пръска.

Фармацевтични контури WFI (вода за инжектиране) – неръждаема стомана 304 с пълни пакети от документи и опции за електрополирано покритие.

Инсталации за хранителни масла и напитки – опори, проектирани с хигиенични профили, минимални пукнатини и уплътнителни материали, съвместими с FDA, където е необходимо.

Химическа обработка и съхранение на каустик – специално подбрани степени за устойчивост на корозионно напукване при хлорид.

Горни части на офшорни платформи – регулируеми стойки, позволяващи пренасочване след структурно утаяване, всичко това в 316L с пълна проверка от трета страна.

Как гарантираме, че качеството е истинско

Всеки възел на седло на стойка преминава през нашата вътрешна лаборатория за тестване преди пускане:

Проверка на размерите спрямо договорени производствени чертежи

PMI (положителна идентификация на материала) за потвърждение на степента на неръждаеми части

Проникваща боя или радиографска проверка на критични заварки (по спецификация на клиента)

Тестване на натоварване при поискване за нови или силно персонализирани дизайни

Нашата фабрика е сертифицирана по ISO 9001:2015 и сме свикнали да работим с инспектори трети страни от SGS, Bureau Veritas, TÜV и представители на клиенти по време на производството и окончателната инспекция.

Персонализирането е норма, а не надценка

Много малко проекти се нуждаят от „каталожно“ седло от неръждаема стомана. Повечето изискват корекции – различни размери на основната плоча, специфични шарки на отворите за болтове, удължена височина до чиста изолация, конкретен ъгъл на обвиване на седлото, интегрирани водачи или захващащи скоби. Това е добре. Изградихме нашия производствен работен процес около малки партиди, индивидуално проектирани поръчки. Изпратете ни своя лист с данни за тръба, кота на стоманена конструкция или проста скица и нашите инженери ще върнат чертеж на предложение в рамките на 2-3 работни дни.

За проекти с повтарящи се изисквания за тръбни стелажи, ние можем предварително да изготвим пълен график за поддръжка, да идентифицираме възможности за оптимизиране и да намалим общите инсталирани разходи, без да компрометираме съответствието с кода.

Последна бележка за надеждността

По-голямата част от нашите поръчки за опори за тръби от неръждаема стомана идват от клиенти, които вече са инсталирали опори от въглеродна стомана от нас и са се върнали специално за надстройката от неръждаема стомана. Когато имате спецификация на тръбата, която изисква „всички намокрени и външни опорни компоненти да бъдат устойчиви на корозия“, ние разбираме, че това означава, че седлото на стойката е част от системата – а не последваща мисъл. Ние го изграждаме по този начин, инспектираме го по този начин и го документираме по този начин.

Нуждаете се от оферта или бърз технически преглед?

Свържете се с нашия инженерен екип на [имейл / телефон] с вашия размер на тръбата, необходимата височина и условията на натоварване. Обикновено ще имате пълно предложение за по-малко от 24 часа за стандартни заявки. Също така се радваме да организираме посещение на фабриката в Янгжу – да видите как неръждаемите седла преминават от плочата до окончателното сглобяване е най-добрият начин да разберете разликата, която прави реалният производствен контрол.

ЧЗВ

1. Какви видове неръждаема стомана предлагате за опорни седла и как да разбера, че наистина получавам 316L?

Нашата стандартна наличност включва 304 (UNS S30400) и 316L (UNS S31603) плочи и пръти. За хлоридни или офшорни среди, ние силно препоръчваме 316L поради съдържанието на молибден, което значително подобрява устойчивостта на питинг. Всяко нагряване на материал, което получаваме, идва със сертификат за изпитване на мелница EN 10204 3.1 и преди да започне каквото и да е рязане или заваряване, нашата вътрешна лаборатория извършва PMI (положителна идентификация на материала) с помощта на ръчен XRF върху неръждаеми материали. Ще получите копие от този отчет на PMI във вашия окончателен пакет документи – без предположения, без „повярвайте ми“.

2. Можете ли да произведете седло, за да пасне на нестандартна тръба с OD или дебелина на изолацията?

Да, това е рутина за нас. Вие предоставяте действителния външен диаметър на тръбата (и OD на изолацията, ако седлото е разположено върху изолирана тръба), а ние обработваме радиуса на седлото, за да съответства на този точен размер. Това не е огъната плоча, която „изглежда близко“ – контактната повърхност е фрезована до определения радиус, обикновено с ъгъл на обвиване между 120° и 180° в зависимост от натоварването и изискванията за странично задържане. Можем също да разширим височината на седлото, за да изчистим изолацията и облицовката без каквото и да е полево рязане.

3. Предоставяте ли стойности на натоварване и изчисления на напрежението за персонализирани възли на опори?

Абсолютно. Нашият инженерен екип рутинно извършва проверки на вертикално натоварване, хоризонтална тяга и комбинирани проверки на напрежението според ASME B31.1, B31.3 или избрания от вашия проект код. Ще изпратим изчислителен лист, показващ проверката на изкълчването на опорната колона, напрежението на лагера на основната плоча, якостта на заваръчния шев и напрежението/срязването на болта, ако е приложимо. Ако вашият проект изисква независима проверка, ние нямаме проблем да работим с назначен от вас инженер трета страна.

4. Какви стандарти за заваряване и проверка следвате за опори от неръждаема стомана?

Всички носещи заварки на неръждаеми опорни опори се извършват от квалифицирани заварчици, следващи WPS, квалифицирани към ASME, раздел IX. Типичната връзка между седло и опора е заваръчен шев с пълно проникване, шлифован гладко в пръста. В зависимост от вашите спецификации, ние извършваме проникване с багрило (PT) или радиография (RT) на критични заварки. След заваряване всяка неръждаема сглобка се ецва и пасивира, за да се премахне топлинният нюанс и да се възстанови пасивният слой от хромен оксид. Можете да видите разликата: равномерна, сребриста повърхност без синьо обезцветяване около заваръчната зона.

5. Мога ли да получа стойка с регулируема височина и колко точно е регулирането на височината?

Да, ние предлагаме регулируеми стойки с резба с подреждане на контрагайка, които обикновено се използват, когато е необходима прецизна настройка на височината по време на горещо подравняване или когато стоманените конструкции могат да варират. Типичният диапазон на регулиране е ±25 mm, а фината резба позволява 1–2 mm вертикална точност. След настройка контрагайката се затяга и се заварява, за да се предотврати движение по време на работа. Пътят на пълното натоварване е механичен (срязване на резбата) и ние оразмеряваме стеблото по съответния начин – не разчитаме на заваръчния шев за носене на товара.

6. Подходящи ли са вашите опори от неръждаема стомана за хигиенични или измиващи среди (храна, фармацевтика)?

Да, и ние сме доставили много партиди за тези приложения. За хигиенни изисквания ние елиминираме плоски хоризонтални повърхности и пукнатини, където е възможно, и завършваме сглобяването до минимум Ra 0,8 μm (32 μin) грапавост на повърхността или електрополирани, ако е посочено. Ние също така използваме съвместими с FDA противозадирващи съединения върху резбите и избягваме феритно замърсяване, като поддържаме всички инструменти и работни повърхности, предназначени за неръждаема стомана. Пакетът от документи може да включва доклади за грапавостта на повърхността и подробни сертификати за почистване.

7. Каква документация ще получа с моята поръчка?

Стандартната пратка включва:

Пълен доклад за проверка на размерите, показващ действителните спрямо чертежните размери

EN 10204 3.1 сертификати за материали за всички неръждаеми части

PMI доклад (за проверка на сплавта)

Карта на заваръчните шевове и отчети за NDE (PT/RT според случая)

Сертификат за ецване и пасивиране

Декларация за съответствие и опаковъчен лист с топлинни номера

Можем също така да предоставим книги с данни, компилирани в конкретния формат на вашия проект. Около 80% от нашите поръчки за поддръжка от неръждаема стомана вече включват поне основен MDR (запис на данни на производителя).

8. Какво е реалистичното време за доставка на партида персонализирани седла от неръждаема стомана?

За количества от 5 до 50 броя с персонализирани размери и стандартен материал 304/316L, нашето типично време за доставка е 20–30 работни дни от одобрението на чертежа. По-големите поръчки или тези, изискващи дуплексна неръждаема стомана, могат да се удължат до 35–45 дни. Ако сте в критична времева линия, можем да обсъдим ускоряване – често можем да съкратим с 5–7 работни дни, като резервираме материал и сменим смени, но ние винаги ще бъдем прозрачни относно осъществимото, без да правим компромис с качеството на заваръчния шев или стъпките за проверка.
