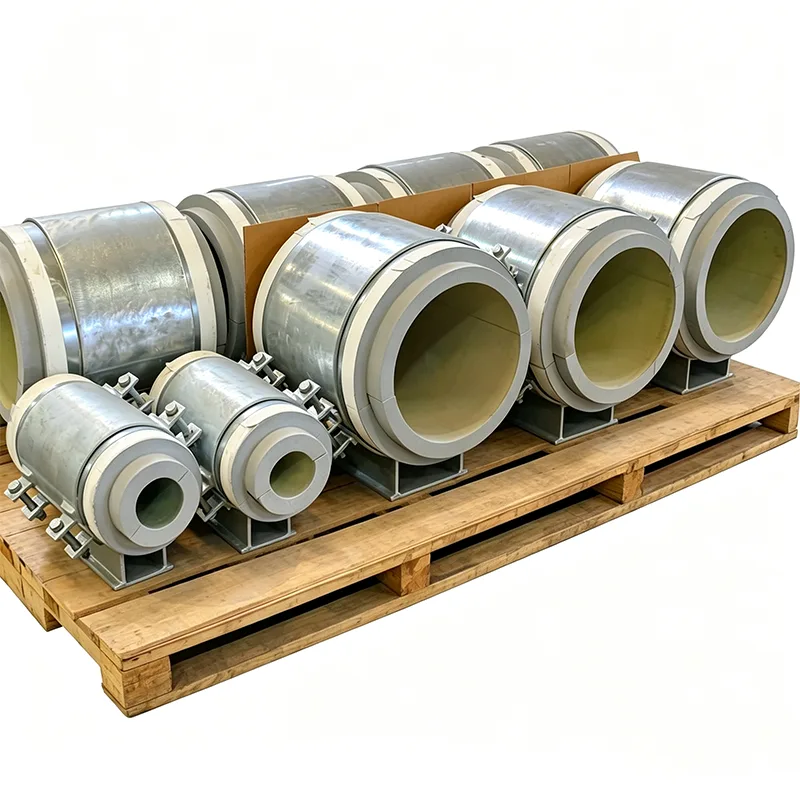

Тръбна опора за криогенна услуга

В криогенните тръбопроводни системи дори малка грешка в дизайна на опората може да доведе до крехки счупвания, прекомерно нагряване или опасно натоварване на свързаното оборудване. В Yangzhou Tianshun ние проектираме тръбни опори за влакове за втечняване на LNG, терминали за съхранение на етилен и въздушно-разделителни устройства от 2012 г. Ние разбираме, че опората в тази услуга не е просто парче стомана — това е внимателно изчислен комплект, който трябва да се справи със свиването при студено, да поддържа целостта на изолацията и да остане структурно здрав в продължение на десетилетия.

Избор на материали, който поставя безопасността на първо място

Всички наши опори за тръби за криогенни услуги са произведени от материали, които запазват здравина при най-ниските работни температури. За пътя на металното натоварване обикновено използваме болтове ASTM A320 L7, неръждаема стомана 304L или 316L за тела на скоби и нискотемпературна въглеродна стомана (A350 LF2), където условията на проектиране позволяват. Всяко нагряване на материала се изпитва на удар при проектната минимална температура — стойностите на V-прорез на Шарпи се предоставят като стандарт във вашия пакет с документация, а не само при поискване.

Проектиран за свиване при студено свиване и промяна на натоварването

Когато 30-метрова LNG тръба се охлади от околната до -162°C, тя може да се свие с над 50 mm. Нашите опорни възли са конфигурирани да позволяват това движение, без да предизвикват вторични напрежения. Предлагаме:

Криогенни плъзгащи се плочи с повърхности на подложки, импрегнирани с PTFE или графит, свързани към носещ изолационен блок, който предотвратява пренасянето на студ към носещата стомана.

Предварително зададени студени обувки, които компенсират термичното свиване, елиминирайки догадките по време на монтажа.

Постоянни пружинни опори, настроени да поддържат почти нулева промяна на натоварването в целия диапазон на студено движение, предотвратявайки претоварване на дюзите на криогенни помпи и компресори.

Интегрирана изолация, която предотвратява лед и кондензация

Напукана бариера срещу пара или студено петно ​​върху опора може да доведе до образуване на лед, CUI (корозия под изолация) и загуба на енергия. Нашите опори са проектирани да се интегрират както с PIR (полиизоцианурат), така и с изолационни системи от клетъчно стъкло. Носещата изолационна секция е напълно капсулована между тръбната обувка и структурната опора, с непрекъснат път на пароизолация. Можем също така да изрежем предварително вторичната изолация, за да съответства на дебелината и детайлите на кожуха на вашия тръбопроводен изпълнител.

Тестване и документация за пълна проследимост

Ние извършваме вътрешни тестове за натоварване при околни и симулирани студени условия за критични възли. Стандартна поръчка за криогенна поддръжка от Tianshun включва:

EN 10204 Тип 3.1 сертификати за материали със записи при нискотемпературен удар.

Доклади за проверка на размерите за дебелина на изолацията и отместване на обувката.

Записи за квалификация на заваръчни процедури (WPAR), когато има заваряване.

Незадължително свидетелско тестване от трета страна от TÜV, BV или SGS.

Приложения

Терминали за приемане на втечнен природен газ и инсталации за намаляване на пиковите натоварвания

Съхранение и обработка на етилен, пропилен и течен амоняк

Промишлени газови съоръжения (LOX, LIN, LAR)

Криогенни тръбопроводни галерии и резервоари за вторично задържане

Студени кутии при отделяне на въздух и обработка на въглеводороди

Нашите криогенни опори са в експлоатация днес в проекти в Близкия изток, Югоизточна Азия и Северна Америка, като работят надеждно при някои от най-взискателните термични условия.

Защо Tianshun?

Ние сме специализиран производител, а не генерален дистрибутор. Нашият инженерен екип може да вземе вашите изометрични стойности на напрежението в тръбопровода, да идентифицира всяко място за студена опора и да предложи оптимизиран монтаж, който намалява както разходите за материали, така и времето за монтаж, без да прави компромис с изолационните характеристики. Над 70% от нашия бизнес идва от повторни поръчки — пряк резултат от предоставянето на предвидимо качество във всяка пратка.

ЧЗВ

Въпрос: Каква е най-ниската температура, която вашите криогенни опори могат да издържат?

A: До -196°C (температура на течен азот). За обслужване с течен хелий се свържете с нашия инженерен екип.

В: Можете ли да съпоставите нашите съществуващи тръбни обувки и изолационни детайли?

A: Да. Редовно изготвяме чертежи по спецификация на клиента, включително нестандартни височини на обувките, стилове на затягане и дебелини на изолацията.

Въпрос: Предоставяте ли изолационния материал като част от поддръжката?

О: Да, ние доставяме носещата изолация (PIR, пеностъкло или дърво), изцяло залепена към тръбната обувка. Заобикалящата вторична изолация и облицовка обикновено се прилагат на място, но ние можем да предоставим предварително произведени изолационни комплекти.

В: Как предотвратявате напукване на изолацията при циклични студени натоварвания?

A: Носещият блок е проектиран с якост на натиск доста над максималното изчислено налягане на лагера. Ние също така разместваме фуги в многослойна изолация и използваме гъвкави лепилни системи, които поемат различно движение.

Въпрос: На какви стандарти отговарят вашите криогенни опори?

О: Нашите проекти следват MSS SP-58, ASME B31.3 Глава VI (за LNG), EN 13480 и най-новите насоки на GIIGNL. CE маркировка съгласно PED може да бъде предоставена, когато е приложимо.

В: Можете ли да се справите с кратки срокове за доставка на резервни части за спешни случаи?

A: Да. Поддържаме наличност от обикновени криогенни плъзгащи се плочи и комплекти болтове. За напълно изработени комплекти е възможно експресно производство за 7-10 дни.
