Прецизни опори с постоянна пружина за тръбопровод с голямо изместване с равномерен изходен товар

Някои редове прощават малко. Колекторът за охлаждаща вода може да се справи с 20% промяна в опорната сила, без никой да забележи. Но има линии, които не прощават нищо — входящи тръбопроводи на парни турбини, дюзи на реактори, смукателни линии на компресори, кабели на високоенергийни котли. При тях дори малка промяна във вертикалната сила може да изведе фланеца от центровка или да претовари дюза. Това е моментът, в който преминавате от променлива пружинна опора към постоянна пружинна опора. ПриТяншун, ние изграждаме постоянни опори за пружини в продължение на 14 години и научихме, че всеки проект има поне няколко места, където те не подлежат на обсъждане.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и експлоатационната надеждност на постоянните пружини. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

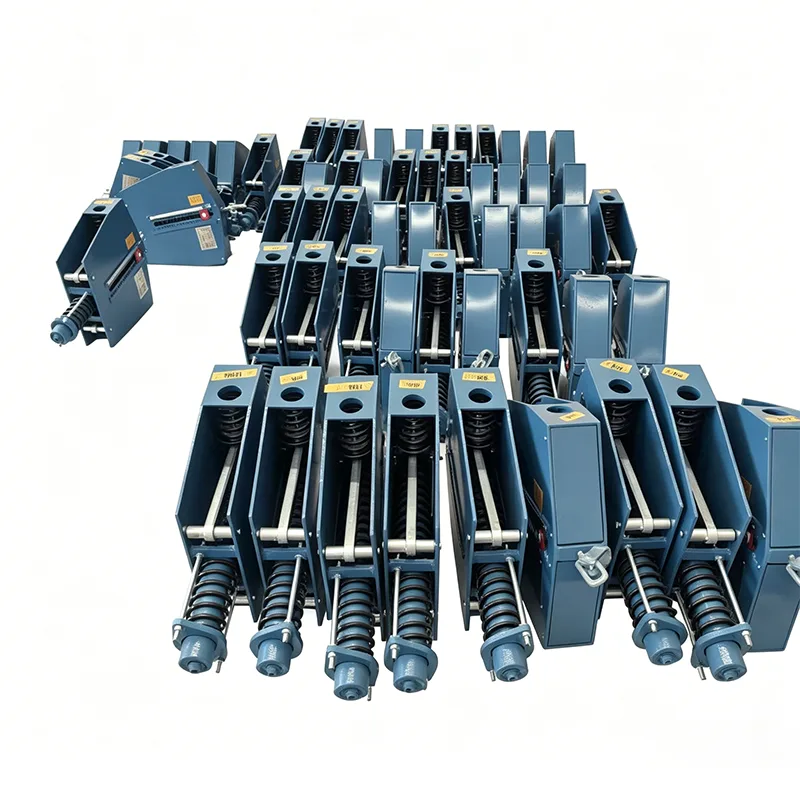

Механизмът вътре в постоянна опора на пружината е проектиран да доставя почти плоска опорна сила в целия му обхват на движение. Докато тръбата се движи нагоре или надолу - понякога 200 mm, понякога повече - натоварването върху опорната точка остава в рамките на стегната лента, обикновено ±5% или по-добре. Това се постига чрез подреждане на лост и пружинна намотка, често със звънче манивела или гърбичен механизъм, в зависимост от дизайнерската серия. Ние произвеждаме както хоризонтални, така и вертикални типове рамки и можем да съпоставим монтажната и оразмерителната обвивка, за да пасне на вашите съществуващи чертежи на тръбна опора.

Където постоянните пружинни опори пасват в опорна система

Постоянната пружинна опора никога не работи сама. На парна линия с висока температура, например, обикновено ще видите постоянния пружинен възел да работи заедно собувки за тръбикоито разпределят товара итръбни опорикоито се справят със страничния ограничител. При въздушните линии същият постоянен пружинен механизъм често е вграден в aпружинна закачалкаконфигурация — пружината се намира в монтиран отгоре корпус, а падащ прът се свързва с тръбата отдолу. Когато линията изисква топлоизолация до опорната точка, ние често свързваме постоянната пружина с предварително изолирана тръбна опора, за да запазим изолацията непрекъсната и да предотвратим загуба на топлина или кондензация в скобата. Въпреки че самата пружина е високоспецифичен компонент, цялата система работи само ако съседните опори са проектирани правилно.

Технически спецификации на продукта

Стандарти, които следваме

ANSI/MSS SP-58 и SP-69 за проектиране и производство

ASME B31.3 за приложения на технологични тръбопроводи

GB/T 17116

Също така се произвежда по DIN, JIS или спецификации на клиента

Нашата фабрична система за качество е сертифицирана по ISO 9001:2015. Предлага се инспекция от трета страна за изискванията на ASME, API или PED.

Въпроси, които клиентите задават

Въпрос 1: Как да разбера дали наистина имам нужда от постоянна пружинна опора или променлива ще ми помогне?

Проверете отчета за напрежението на тръбата. Ако допустимото изменение на натоварването в тази опорна точка е под 6-8% от горещото натоварване, вие сте в постоянна пролетна територия. Ако ограничението за натоварване на дюзата на свързаното оборудване е много стегнато, същото. Когато се съмнявате, изпратете ни изометрията на напрежението и ние ще ви помогнем да решите — безплатно.

Q2: Можете ли да съответствате на размерите на съществуваща постоянна пружинна опора, която подменяме?

Да, ние редовно извършваме обратно инженерство и изграждаме заместители на стареещи модули. Изпратете ни данните от старата табелка, общите размери и изискванията за натоварване и пътуване. Ние ще произведем нов модул, който отговаря на същия модел на болтовете и височината на свързване.

Q3: Коя е най-голямата постоянна пружинна опора, която сте правили?

Доставихме единици с товароносимост над 40 метрични тона и обхват на движение от 350 mm. Те бяха за главни тръбопроводи за пара с тежки стени в електроцентрала. Можем да увеличим, ако е необходимо, но в определен момент има смисъл да обсъдим дали множество по-малки единици или различно поддържащо устройство биха били по-практични.

Q4: Как тествате постоянна пружинна опора преди изпращане?

Ние монтираме уреда върху тестова рамка, настройваме го на определеното натоварване и го преминаваме през целия ход многократно, като записваме натоварването на множество позиции. Вариацията на натоварването трябва да попада в рамките на гарантираната граница на толеранс, обикновено ±5%. Начертаваме действителната крива натоварване-огъване и я включваме в протокола от изпитването. Везната за пътуване е калибрирана и заключващите щифтове са монтирани за транспортиране.

Q5: Можете ли да ги изградите от неръждаема стомана за офшорни или корозивни среди?

да Изградихме цялостни опори с постоянна пружина от неръждаема стомана 304 и 316 за офшорни платформи и крайбрежни LNG терминали. Ние също така предлагаме специални системи за боядисване — офшорни морски покрития, високотемпературни грундове, богати на цинк — в зависимост от средата на монтаж.

Q6: Какъв е срокът за изпълнение на поръчката за постоянна пружинна опора?

Персонализираните комплекти с постоянна пружина обикновено се доставят след 35–45 дни след потвърждаване на поръчката. Ако имате няколко единици с идентични конструктивни параметри, ние можем да произвеждаме партидно и да съкратим графика. Спешната подмяна на един повреден модул понякога може да се ускори до 20–25 дни — говорете с нас за вашата времева линия.

Тестване и документация

Постоянните пружинни опори напускат нашата фабрика с пакет от документи, който включва:

Доклад от изпитване на натоварване с действителна крива натоварване-огъване

Доклад за проверка на размерите

Сертификати за материали (EN 10204 3.1)

Записи за квалификация на заваръчни процедури (ако е приложимо)

Инструкции за монтаж и поддръжка

Снимки на готовия модул с видим сериен номер

Можем също така да организираме независима проверка от трета страна по време на тестване. SGS, BV и TÜV са били свидетели на тестове в нашето съоръжение в Янджоу.

Ние се занимаваме с персонализиране

Няма две абсолютно еднакви постоянни пружинни приложения. През годините ние персонализирахме:

Ориентация на рамката (монтирана на пода, монтирана на стена, окачена на тавана, обърната)

Нестандартни дължини на ход и стъпки на натоварване

Конструкции с двойна пружина за много тежки товари в компактна рамка

Вградено хидравлично амортизиране за сеизмични или високовибрационни места

Индикация на позицията с възможност за дистанционно отчитане

Високотемпературни пружини за паропроводи, работещи над 450°C

Вие осигурявате натоварванията на тръбопроводите и пространствените ограничения, а ние ще проектираме постоянна пружинна опора, която се завинтва направо.

Бележки от реалния свят от нашия инженерен екип

Няколко практически точки, които научихме от проекти по целия свят:

Когато посочите постоянна пружинна опора, проверете също и носещата стомана. Един постоянен пружинен модул сам по себе си може да е тежък — понякога над един тон — и структурната греда, върху която се намира, трябва да се справи с това плюс натоварването на тръбата.

Винаги посочвайте заключващи щифтове за транспортиране. Без тях пружината може да се движи по време на транспортиране и мащабът да се измести. Нашите щифтове са боядисани в ярко червено, така че екипът на обекта да не може да ги пропусне по време на монтажа.

Ако модулът ще бъде монтиран на открито в прашна или песъчлива среда, помислете за уплътнени шарнирни втулки или фитинги за грес. Мръсотията в лостовия механизъм е едно от малкото неща, които могат да доведат до увисване на постоянна пружина.

При заместващи задания проверете съществуващата посока на движение и наличното пространство, преди да изработим. Виждали сме случаи, в които оригиналното устройство е било натъпкано в тесен ъгъл, а новото се е нуждаело от малко по-различна рамка, за да пасне.

Защо Tianshun за постоянни пружинни опори?

Постоянните пружинни опори са високопрецизният край на света на опорите за тръби. Не можете да си позволите да имате по-слаби резултати, защото свързаното оборудване обикновено е най-скъпото нещо на сцената. Ние изграждаме тези агрегати с разбирането, че някой ще ги пусне в експлоатация в 3 часа сутринта по време на стартиране на завода и те трябва да работят за първи път.

Нашите постоянни пружинни опори работят днес в енергийни блокове с комбиниран цикъл, рафинерийни агрегати за суров петрол, линии за охлаждане на етилен крекинг и тръбопроводи за охладителни кутии за LNG. Всеки един е произведен в нашата собствена фабрика в Янджоу, тестван под натоварване от нашия екип и изпратен с пълна документация. Ние не преопаковаме нечий друг продукт — ние ги правим сами.

Ако вашият проект включва постоянни пружинни опори, пружинни закачалки или предварително изолирани тръбни обувки, изпратете ни своя списък с поддръжка или данни за товара. Ние ще изготвим директна фабрична оферта, пълна с лист с данни за избор и график за доставка. Можете също така да посетите нашата производствена линия и да видите как изграждаме и тестваме тези единици, преди да напуснат магазина.
