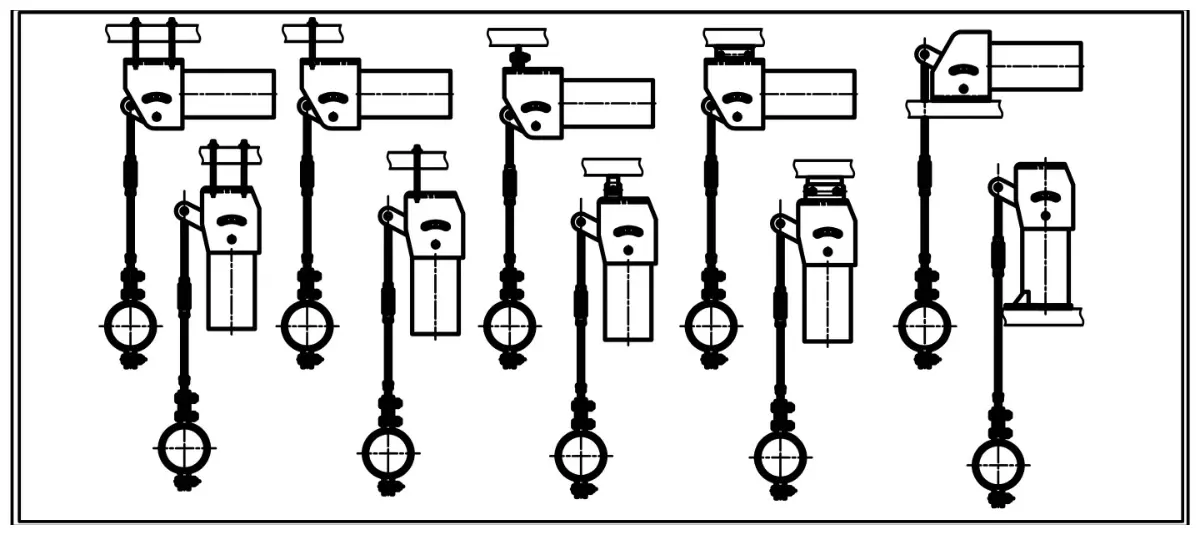

Закачалка с постоянна пружина с голям капацитет

Yangzhou Tianshun проектира и произвежда пружинни опори с постоянно натоварване от 2012 г. насам. Нашите закачалки с високо натоварване, покриващи проектни натоварвания до 500 kN и персонализирани отвъд това, са изградени в съоръжение от 35 000 m², обслужвано от над 100 квалифициран персонал. Всеки модул е ​​предварително настроен, тестван и изпратен с пълна документация за проекти в повече от 45 държави.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и експлоатационната надеждност на постоянните пружини. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

Технически преглед

Преобразуваме между национални стандарти, при условие че параметрите са технически съвместими. Не се прилагат корекционни коефициенти, когато проектните натоварвания и ходове попадат в границите на избрания стандарт.

Защо постоянното натоварване има значение при поддържане на тръби с голямо натоварване

Когато закачалка с постоянна пружина с високо натоварване претърпи голямо вертикално изместване поради топлинно разширение, променлива опора на пружината променя съпротивителната си сила, когато пружината се компресира или разтяга. Тази промяна на натоварването може да прехвърли нежелано напрежение в стената на тръбата, свързаното оборудване и съседните опори. Постоянната пружинна закачалка елиминира този проблем, като доставя практически непроменена опорна сила от студена позиция до гореща работна позиция и навсякъде между тях.

Механизмът използва натискна пружина, действаща чрез коляно и свързващ прът. Геометрията е подредена така, че въртящият момент на пружината около главния шарнир е равен на въртящия момент на натоварването във всяка точка на хода. Резултатът е опорна сила, която остава в рамките на тясна ивица на отклонение, независимо колко далеч се движи тръбата вертикално.

Характеристики на дизайна, които правят възможна надеждността при високо натоварване

Здрава товароносимост с малко отклонение

Стандартните модели покриват експлоатационни натоварвания от 0,1 kN до 500 kN. За товари над 500 kN ние проектираме персонализирани опори спрямо чертежи и спецификации на клиента. Отклонението на натоварването се поддържа в рамките на ±5% от номиналната стойност като стандарт, с опция с висока точност, достигаща ±3%. Този строг толеранс се проверява на нашия стенд за калибриране преди изпращане.

Стабилна структура за тежко вертикално движение

Корпусът действа като защитна обвивка, като държи строителните отпадъци и замърсяването на площадката далеч от пружината и връзката. Налични са стандартни ходове от 50 mm, 100 mm, 200 mm и 400 mm, а реално движение до 600 mm може да бъде предоставено, когато разположението на тръбопроводите го изисква. Горните и долните ограничители на движението са интегрирани, за да предотвратят превишаване в двете посоки, а видимата скала на движението позволява на монтажните екипи да потвърждават позицията по всяко време.

Пружинни материали, избрани за дълъг живот на умора

Пружинните намотки са навити от стомана 60Si2Mn или 50CrVA, и двете избрани заради тяхната висока якост на умора и постоянна производителност през годините на термични цикли. Комбинацията от добър материал и контролирани процеси на навиване поддържа стабилен изходен товар и дълги сервизни интервали, очаквани в електроцентрали и технологични инсталации.

Регулируемо поле без предположения

Винт за регулиране на натоварването позволява фина настройка на опорната сила на място. Завъртането на винта в маркираната посока увеличава или намалява натоварването на стъпки от 2%, с общ диапазон на регулиране от ±10% до ±20% в зависимост от модела. Циферблатът до винта отчита настройката директно, така че монтьорът може да набере необходимата настройка, без да премахва устройството или да използва външни динамометрични клетки.

Предварително зададени щифтове, които опростяват монтажа и хидротестването

Всяка закачалка с постоянна пружина напуска фабриката с червени предварително зададени щифтове, настроени на позицията за студен монтаж, посочена от клиента. Щифтовете заключват механизма, така че тръбопроводната система да може да бъде хидростатично тествана или химически почистена без допълнително отклонение на пружинния възел. Нашите стандартни щифтове са проектирани да издържат до два пъти номиналното работно натоварване по време на тестване. Ако се очакват по-високи тестови натоварвания, ние подсилваме щифтовия комплект, след като сме информирани на етапа на поръчката. Щифтовете трябва да бъдат отстранени преди пускане на системата в експлоатация.

Контрол на качеството и проследимост

Нашата система за качество е сертифицирана по ISO 9001:2015. Всяка закачалка с постоянна пружина се сглобява и предварително се настройва на зададеното от клиента натоварване и ход на калибриран тестов стенд. Записваме натоварването в множество позиции по хода, за да потвърдим, че отклонението остава в рамките на определения толеранс. Тези тестови записи се запазват и могат да бъдат доставени с пратката.

Сертификатите на материалите за пружинните намотки, структурната стомана и крепежните елементи са проследими до мелницата. За проекти, които изискват съответствие с ASME B31.1, B31.3, EN 13480 или други международни кодекси, ние предоставяме необходимите пакети документация, включително квалификации на процедурата за заваряване и доклади за NDT, когато е приложимо.

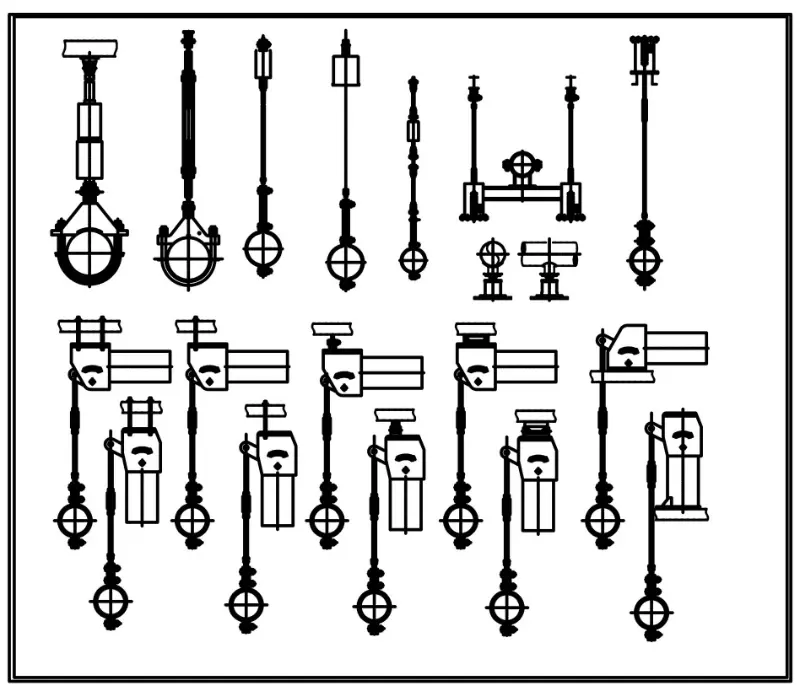

Където се прилагат постоянни пружинни закачалки с голям капацитет

Тези опори се монтират навсякъде, където тръбната система вижда голямо вертикално изместване и не може да понесе променящите се опорни сили. Типичните инсталации включват главни тръбопроводи за пара в термични и атомни електроцентрали, тръбопроводи за горещо повторно нагряване, щрангове за захранваща вода на котли и тръбопроводи за високотемпературни процеси в рафинерии и химически заводи. Във всеки случай закачалката поддържа почти постоянно натоварване от студено до горещо, предотвратявайки нежелано прехвърляне на напрежение към турбинните връзки, дюзите на съдовете и друго чувствително оборудване.

Често задавани въпроси

Как се различава закачалката с постоянна пружина от опората с променлива пружина?

Променлива опора на пружината променя натоварването си, когато пружината се отклонява, което означава, че тръбата усеща различна сила в студено и горещо състояние. Постоянната пружинна закачалка е проектирана така, че опорната сила остава почти еднаква по време на целия ход. Това предотвратява промяната на натоварването от прехвърляне на напрежение в тръбната система, което е особено важно при критични линии с голямо вертикално движение.

Може ли Tianshun да произвежда закачалки с мощност над 500 kN?

да Ние третираме опорите с голям капацитет като индивидуални инженерни поръчки. Можете да ни изпратите проектните чертежи или да посочите натоварването, хода, крайните връзки и приложимия код. Нашият инженерен екип ще проектира съответно закачалката и ще предостави чертежи за одобрение преди производството.

Каква е целта на червените предварително зададени щифтове и кога трябва да бъдат премахнати?

Предварително зададените щифтове заключват закачалката в позиция за студен монтаж. Те поддържат механизма твърд, така че тръбната система да може да бъде напълнена, хидротествана или химически почистена, без пружината да се движи. Щифтовете трябва да бъдат отстранени само след приключване на всички тестове и преди системата да бъде пусната в експлоатация за нормална работа. Оставянето им на място по време на работа би попречило на функционирането на закачалката.

По какви международни стандарти можете да работите?

Ние редовно доставяме закачалки с постоянна пружина по GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L и JIS B 8501. Ако вашият проект изисква различен стандарт, моля, изпратете ни спецификацията и ние ще потвърдим съответствието.

Може ли покритието на корпуса да бъде адаптирано за корозивни или офшорни среди?

Нашите стандартни покрития са горещо поцинковани и боядисани с епоксидна смола. За силно корозивни атмосфери можем да приложим специализирани системи за покритие или да изработим корпуса от неръждаема стомана. Моля, уточнете условията на околната среда с вашето запитване, за да можем да предложим подходяща защитна система.

Какви са вашите условия за плащане и типични срокове за доставка?

Приемаме плащане чрез банков превод. Сроковете за доставка зависят от количеството на поръчката и сложността на персонализираните настройки, но стандартните закачалки с постоянна пружина обикновено могат да бъдат произведени и предварително зададени в рамките на четири до шест седмици от потвърждението на поръчката. Ускорената доставка може да бъде обсъдена и договорена по време на договарянето на договора.

Работа с Tianshun

Когато попитате за закачалка с постоянна пружина с високо натоварване, вие получавате специален мениджър на акаунти, който разбира дизайна на опорите на тръбите, а не само търговските условия. Нашият инженерен екип преглежда вашите стандартни изисквания за натоварване, пътуване и тръбопроводи и отговаря с техническо предложение в рамките на 24 часа. Персонализирани конфигурации — нестандартни пътувания, разширени температурни диапазони, специални материали или специфична за проекта документация — се обработват като част от нормалния ни обхват на доставка.

След доставката ние предоставяме насоки за инсталиране, предварително зададени инструкции за отстраняване на щифта и съвети за поддръжка. Над 70% от нашия бизнес идва от повтарящи се поръчки от клиенти, които зависят от нашата поддръжка, за да изпълняват предвидимо цикъл след цикъл.
