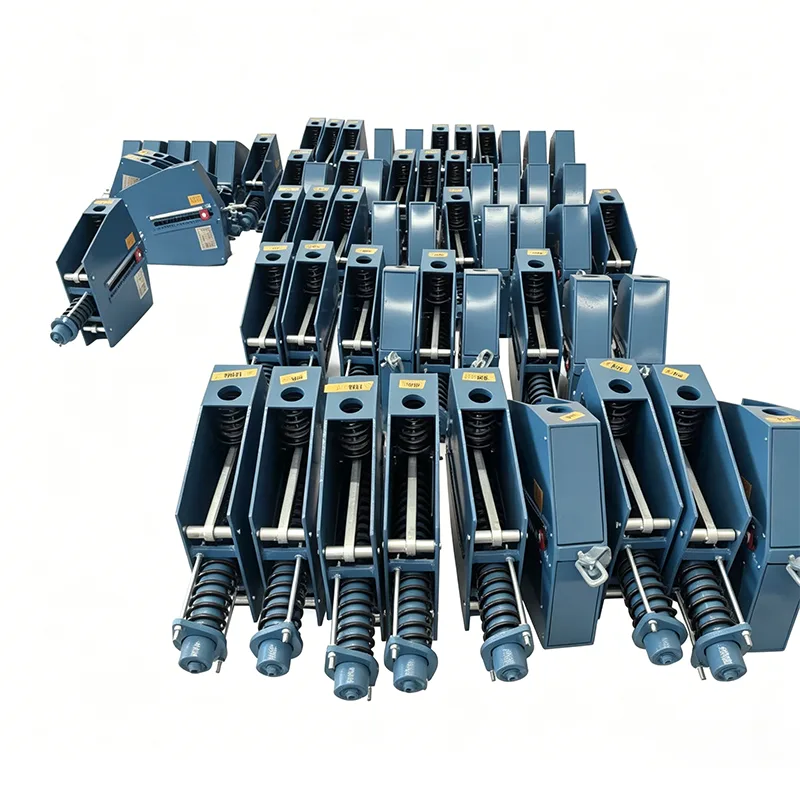

Вертикална постоянна пружинна опора

Когато тръбопроводите изпитват големи вертикални измествания (над 100 mm) и са изключително чувствителни към вариации на натоварването, скоростта на вариация на натоварването (≤25%) на обикновените променливи пружинни опори може да доведе до прекомерно напрежение на тръбопровода, повреда на интерфейса на оборудването и дори разкъсване на тръбопровода. Вертикалната постоянна пружинна опора осигурява почти постоянна поддържаща сила (степен на промяна на натоварването ≤5%) през целия работен ход въз основа на принципа на баланса на момента, като напълно решава предизвикателството за контрол на напрежението за тръбопроводи с голямо изместване.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и експлоатационната надеждност на постоянните пружини. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

Принцип на работа

Вертикалната постоянна опора на пружината използва взаимния баланс между силата на пружината и момента, генериран от механизма на свързване. Тъй като тръбопроводът се движи нагоре и надолу, деформацията на пружината се компенсира прецизно от системата на гърбицата и връзката, поддържайки изходната опорна сила стабилна. Този дизайн напълно елиминира колебанията на натоварването, причинени от изместване на тръбопровода, като предпазва тръбопроводите и свързаното оборудване от допълнително натоварване.

Технически спецификации на продукта

Разбивка на продуктовата структура

Стандартната вертикална опора с постоянна пружина приема модулен дизайн, състоящ се от следните независими компоненти за лесна поддръжка и подмяна на място:

▶  Пружинен монтаж: Пружини от високоякостна сплав, подложени на стабилизираща термична обработка

▶  Механизъм за балансиране на момента: Прецизно обработена гърбица и система за свързване

▶  Устройство за регулиране на натоварването: Регулиране на горния болт за фина настройка по време на работа

▶  Система за индикация на изместване: Ясна скала, показваща изместването на тръбопровода в реално време

▶  Горни и долни свързващи модули: Множество опции за свързване за адаптиране към различни условия на монтаж

▶  Защитен корпус: Напълно затворен дизайн за предотвратяване на навлизането на прах и корозивни среди

Основни диференцирани предимства

Таблица за избор на стандартна спецификация

Приложими сценарии за инсталиране

Вертикалната опора с постоянна пружина е особено подходяща за следните тръбопроводни системи, изискващи вертикален монтаж и голямо изместване:

▶  Главни тръбопроводи за пара и тръбопроводи за пара за повторно нагряване в електроцентрали

▶  Технологични тръбопроводи за висока температура и високо налягане в нефтопреработвателни и химически заводи

▶  Тръбопроводи за криогенна течност в LNG терминали

▶  Тръбопроводи за доменен газ и кислород в стоманодобивни заводи

▶  Главни тръбопроводи за високотемпературна пара за градско централно отопление

▶  Входящи и изходящи свързващи тръбопроводи на големи резервоари за съхранение

Указания за инсталиране и поддръжка

▶  Проверка преди инсталиране: Уверете се, че моделът на продукта, натоварването и деформацията отговарят на проектните изисквания и проверете за повреди по време на транспортиране

▶  Предпазни мерки при инсталиране: Дръжте опората вертикална с отклонение, което не надвишава 1°; отстранете транспортното заключващо устройство след монтажа

▶  Въвеждане в експлоатация преди експлоатация: Настройте фино натоварването според действителните условия на място, за да гарантирате, че тръбопроводът е равен

▶  Ежедневна поддръжка: Проверявайте индикатора за изместване и затягането на свързващия болт на всеки шест месеца; провеждайте цялостна проверка всяка година

▶  Цикъл на смяна: Експлоатационният живот на продукта може да достигне 15-20 години при нормални работни условия

Проверка на проекта и контрол на качеството

Нашите вертикални опори с постоянна пружина са проверени в множество ключови проекти по целия свят, включително:

▶  Главна паропроводна система на 300MW ТЕЦ

▶  Проект за рафиниране и химическа интеграция с 10 милиона тона годишно

▶  Проект за криогенен тръбопровод на LNG терминал

Всички продукти преминават през строги процедури за контрол на качеството:

▶  Входяща проверка на суровините: Всяка партида стомана се подлага на спектрален анализ и изпитване на механичните свойства

▶  Обработка на ключови компоненти: обработващите центрове с ЦПУ се използват за осигуряване на точност на размерите

▶  Тестване на ефективността на пружината: Всяка пружина преминава през 100 000 цикъла на умора

▶  Пълно тестване на производителността на машината: Всеки модул се подлага на тестване на производителността на постоянна сила при пълен ход

▶  Окончателна фабрична инспекция: Издават се пълни документи за сертифициране на качеството

Нашата система за управление на качеството е сертифицирана по ISO 9001:2015 и всички продукти отговарят на международните стандарти, включително CE и API.

Поддържащи услуги

▶  Безплатен технически подбор и анализ на напрежението в тръбопровода

▶  Индивидуални дизайнерски услуги за нестандартни продукти

▶  Ръководство за инсталиране на място и техническо обучение

▶ 12-месечен гаранционен период с доживотна техническа поддръжка

▶  Аварийна доставка на резервни части с 48-часова реакция

За по-подробна информация относно вертикалната опора с постоянна пружина, моля, свържете се с нашия технически екип за съвет за професионален избор.

Често задавани въпроси (FAQ)

В: Каква е разликата между вертикални и хоризонтални постоянни пружинни опори?

О: Основните разлики са в метода на инсталиране и заемането на пространството. Вертикалните постоянни пружинни опори се монтират вертикално и заемат по-малко хоризонтално пространство, което ги прави подходящи за тесни зони на стелажи за тръби. Хоризонталните постоянни пружинни опори се монтират хоризонтално и заемат повече вертикално пространство, подходящи за места с достатъчно пространство за главата.

В: Може ли вашата опора за вертикална постоянна пружина да има регулиране на натоварването на място?

A: Да. Продуктът е оборудван със специален болт за регулиране на натоварването в горната част, позволяващ фина настройка по време на работа на тръбопровода без изключване. Диапазонът на регулиране е ±10% от номиналния товар.

В: Този продукт подходящ ли е за среда с ниска температура?

A: Да. Предлагаме специални нискотемпературни модели, които използват материали, устойчиви на криогенни процеси и специални процеси на обработка. Те могат да работят нормално при ниски температури до -196 ℃ и са подходящи за криогенни тръбопроводни системи като LNG.
