Тръбопроводите за пара изпитват драстични температурни разлики по време на фазите на стартиране и изключване, а високотемпературните среди създават значително изместване на топлинно удължение. Собственото тегло на тръбопровода, теглото на средата и променливите натоварвания действат едновременно. Обикновените променливи пружинни опори нямат достатъчно капацитет за носене на натиск и топлоустойчивост; продължителната работа лесно води до отпускане на пружината, отклонение на натоварването и деформация на корпуса, което може да доведе до разкъсване на фугите на тръбопровода и намаляване или спиране на натоварването на модула.

Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.

Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.

Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други индустриални тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.

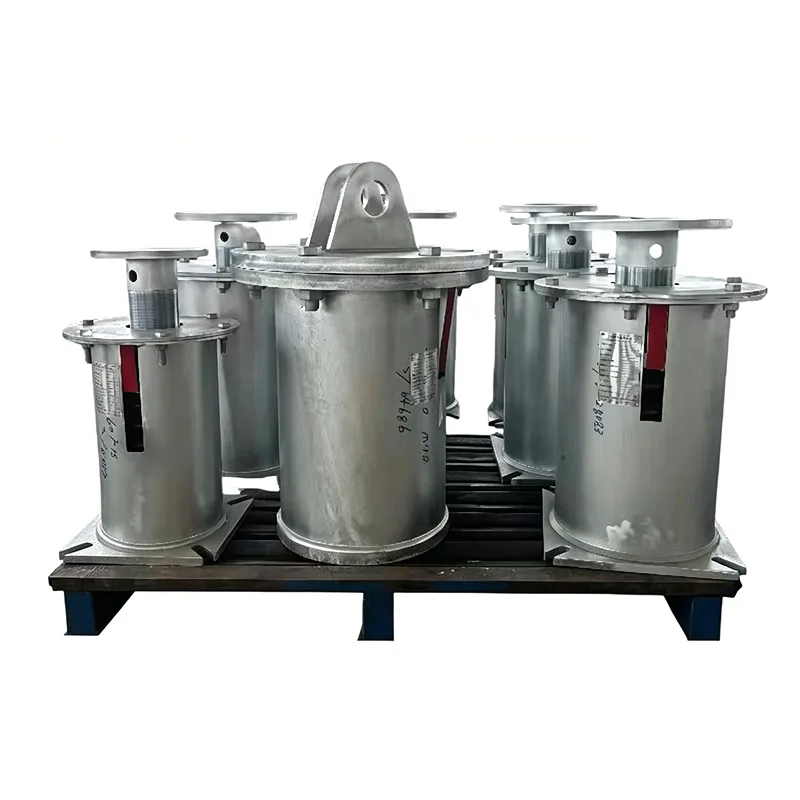

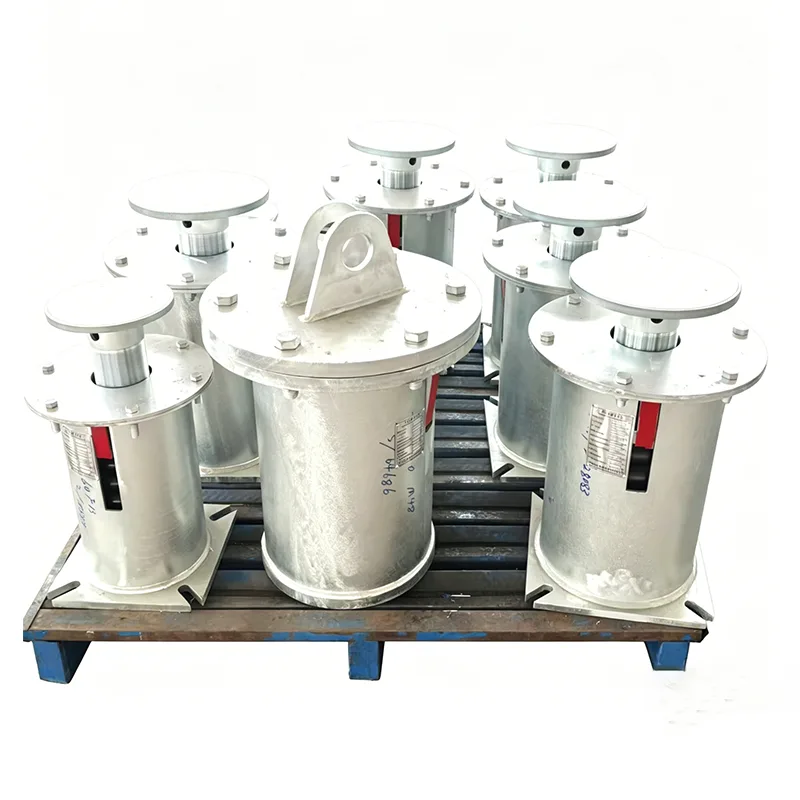

Опора с променлива пружина на Steam Pipe е проектирана по поръчка за обслужване на пара, като отговаря на изискванията за дългосрочна непрекъсната работа на тръбопроводи за пара в топлоенергия, централно отопление и нефтохимически заводи. От стартирането на нашето производство през 2012 г. ние сме доставили над 400 комплекта опори за мащабни парни проекти, като най-дългият експлоатационен живот на място достига 13 години.

Технически спецификации на продукта

Таблица със спецификации на променлива пружинна закачалка	Пример
Тип / Конфигурация на закачалка	Тип A, B, C, D, E, F, G
Размер на пружината / бр.	№ 0 - № 22
Обхват на пътуване	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Оперативно натоварване	0,2 kN - 400 kN
Инсталиран товар (студен товар)	kN / kgf
Работно натоварване (Горещо натоварване)	kN / kgf
Посока на движение	Нагоре/надолу
Променливост (%)	≤ 25% (стандартно)
Повърхностна обработка	Горещо поцинковано/боядисано
Материал на корпуса	Въглеродна стомана (Q235/Q355)

Структурен състав и принцип на работа

Подпорите с променлива пружина на парната тръба се предлагат в два структурни типа: горно окачени и долно поддържани. Те компенсират вертикалното термично изместване на тръбопровода чрез еластична деформация на пружината, осигурявайки стабилно контролирано колебание на натоварването в рамките на диапазона на отклонение.

Всички компоненти са произведени от материали, подходящи за условия на високи температури:

1.Пружини от високотемпературна сплав

2. Удебелени носещи под налягане корпуси

3.Топлоустойчиви регулиращи винтови пръти

4. Метални плочи за скалата на преместването

5. Високоякостни ковани повдигащи уши и основи

6. Двойни заключващи възли против разхлабване

Натоварването на монтажа е предварително калибрирано във фабриката. Тъй като тръбопроводите се разширяват с повишаване на температурата, пружините се разширяват и свиват синхронно, като равномерно поддържат натоварването на тръбопровода и намаляват напрежението върху заваръчните шевове и дюзите на оборудването.

Градуирана таблица за съответствие на материала

Три конфигурации на материала се класифицират според температурата на парата, за да съответстват на действителните работни условия на опорите с променлива пружина на Steam Pipe:

Оперативна степен	Температура на носителя	Пружинен материал	Материал на корпуса	Процес на защита на повърхността
Нискотемпературна пара	≤300 ℃	60Si2MnA	Q345B	Устойчив на висока температура епоксиден грунд + горно покритие
Среднотемпературна пара	300 ℃ ~ 450 ℃	50CrVA	16MnR	Пясъкоструене плюс удебелено покритие, устойчиво на висока температура
Високотемпературна прегрята пара	450 ℃ ~ 550 ℃	Високотемпературна Cr-V сплав	304 плоча от неръждаема стомана	Интегрално високотемпературно пасивиране и пръскане

Всички суровини се доставят с оригинални сертификати за мелница MTC от квалифицирани стоманодобивни заводи. Всяка стоманена партида се подлага на три повторни проверки: спектроскопия, изпитване на опън и изпитване на удар. Поддържа се пълна проследимост на документацията, за да се изпълнят изискванията за одит на EEAT.



Таблица със спецификации на пълната серия

Код на модела	Номинално натоварване (kN)	Стандартна термична деформация (mm)	Съответстващ номинален диаметър на тръбата за пара	Приложими стандарти
СПВС-50	0,3~25	50, 80	DN25~DN150	GB/T 17116, HG 20644
СПВС-120	25~120	120, 150	DN200~DN400	ASME B31.1 код за топлинна мощност
СПВС-200	120~350	150, 200	DN450~DN800 главни тръби за пара с голям диаметър	DL/T стандарт за поддръжка на електроцентрали

Типични сценарии за приложение

Подпорите с променлива пружина на тръбата за пара се разполагат предимно на главните линии за пара:

▶  Главни тръбопроводи за пара, пара за повторно нагряване и захранваща вода в топлоелектрически централи, работещи с въглища и газ

▶ Високотемпературни паропроводи за пещи и крекинг инсталации в рафинерии

▶  Първични високотемпературни парни мрежи за големи градски топлофикации

▶  Тръбопроводи за производство на пара в електроцентрали за биомаса и отпадъци за енергия

▶  Топлообменни станции и пароразпределителни колектори в химически паркове

Съществуват записи за масови доставки за еталонни местни и международни проекти. Можем да предоставим минали договори за проекти, снимки на завършване на място и документи за приемане от собственика, за да засилим авторитетната проверка на EEAT.

Стандартизирано производство и работен процес за контрол на качеството

Всеки продукт преминава цялостно вътрешно тестване преди изпращане

Обвивки за вътрешно тестване

Проверка на размерите и визуална проверка, PMI (положителна идентификация на материала), тестване на твърдост, MT/PT безразрушителен тест (където е приложимо), тестване на пружинно натоварване с криви на натоварване-изместване и измерване на дебелината на покритието. Предоставят се протоколи от фабрични изпитвания (FTR) и протоколи от изпитвания на материали (MTR).

Забележка: Вътрешното тестване не е тестване на трета страна, акредитирано от ILAC

Тестване под наблюдение на трета страна или лабораторно изследване се предлага като незадължителна, отделно посочена услуга.

Допълнителни услуги за проверка от трета страна (цитирани отделно)

1. Тестване на материала

Анализ на химичния състав, изпитване на опън, изпитване на удар на Шарпи при ниска температура и изпитване на твърдост.

2. Заварете NDT

Тестване с магнитни частици (MT), течно проникващо тестване (PT), ултразвуково тестване (UT) и радиографско тестване (RT).

3. Тестване на ефективността на натоварването на пружината

Включително криви натоварване-преместване.

4. Инспекция за защита от корозия при горещо поцинковане/епоксидно покритие

5. Тестване със свидетели, наблюдение на завода и инспекция преди изпращане (PSI)

Нашите предимства

Сравнение с международната система за поддържане на тръби LISEGA

Нашата точност на натоварване на продукта, стандарти за изпитване и системи за документиране са сравнени с международната система за поддържане на тръби LISEGA.

Какво ни отличава

За разлика от стандартните местни производители, които доставят само самия продукт, ние предоставяме крива натоварване-изместване с всяка пружина. Ние също така улесняваме SGS тестването на трети страни и инспекциите при свидетели и поддържаме прегледи на документи от PE/CPE инженери за задгранични проекти.

Пълна поддръжка следпродажбено обслужване

▶  Безплатно изчисляване на напрежението в тръбопровода, за да съответства точно на подходящия модел на променлива пружинна опора на Steam Pipe

▶  Изработка по поръчка за нестандартни размери и специални условия на висока температура

▶  Обслужване на инженер на място за насочване на повдигането, пускането в експлоатация на товара и отстраняването на заключващия лост

▶  12-месечна пълна гаранция; безплатна подмяна за аномалии при натоварване или дефекти на компоненти в рамките на гаранцията

▶  Дългосрочен запас от резервни части и 24-часова онлайн техническа поддръжка

Допълнителен ЧЗВ

Въпрос: Може ли тази поддръжка да се използва дългосрочно за тръбопроводи за прегрята пара?

A: Изберете варианта на Steam Pipe Variable Spring Support с пружини от Cr-V сплав и корпуси с пластини от неръждаема стомана. Тестовете потвърждават нулево влошаване на производителността при непрекъсната работа на 550 ℃ и продуктът е използван дългосрочно в множество 1000 MW генератори на енергия.

В: Какви документи за приемане се доставят с всеки комплект?

О: Всеки комплект единици включва сертификати за изпитване на суровини, листове за изпитване на пружинно натоварване, доклади за инспекция на заваръчните шевове и сертификати за съответствие на продукта. Поддържа се повторна проверка от организации на трети страни.

Въпрос: Може ли този продукт директно да замени старите опори за пружини по време на модернизиране на съществуващи тръбопроводи?

A: Размерите следват унифицираните национални стандартни спецификации; монтажните точки на повдигане и размерите на винтовите пръти са взаимозаменяеми. Директната подмяна е осъществима след проверка на параметрите на натоварване и деформация, без обширна модификация на гражданската основа.
