Тръбопроводните системи в енергийната индустрия работят при сложни работни условия, като цяло се характеризират с висока температура и високо налягане, запалими и експлозивни среди и дълги непрекъснати периоди на работа. Повредата на опорите на тръбопровода може да доведе до скъсване на тръбопровода, изтичане на среда и дори големи аварии, свързани с безопасността.
Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.
Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.
Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други индустриални тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.

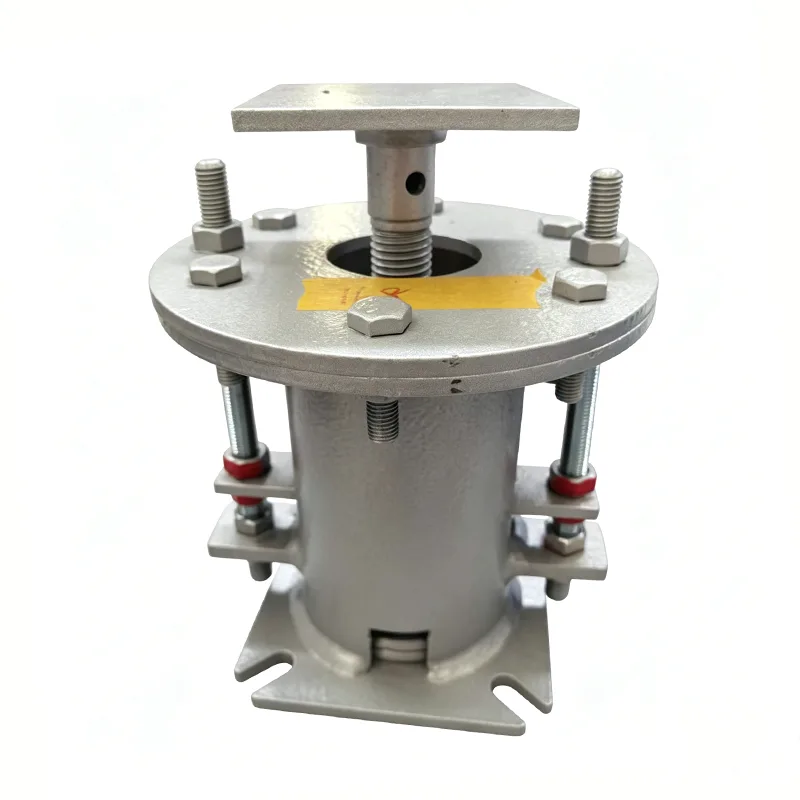

Променливата пружинна опора Energy Industry е специално еластично поддържащо устройство за тръбопроводи, проектирано специално за енергийната индустрия. Поддържа стабилна работа при екстремни условия на работа и осигурява безопасна и надеждна работа на енергийните съоръжения.
Променливата пружинна опора на Energy Industry абсорбира термичното изместване на тръбопроводите, причинено от температурни промени чрез еластичната деформация на пружините, като същевременно поема собственото тегло на тръбопровода и допълнителните натоварвания.
С 14-годишен опит в обслужването на поддържащи системи за тръбопроводи в енергийната индустрия Yangzhou Tianshun Pipeline успешно е приложила своите продукти в повече от 300 енергийни проекта по целия свят, включително критична инфраструктура като топлоелектрически централи, атомни електроцентрали, LNG терминали и тръбопроводи за природен газ на дълги разстояния.
| Таблица със спецификации на променлива пружинна закачалка | Пример |
| Тип / конфигурация на закачалка | Тип A, B, C, D, E, F, G |
| Размер на пружината / бр. | № 0 - № 22 |
| Обхват на пътуване | 30 мм, 60 мм, 90 мм, 120 мм 180 мм |
| Оперативно натоварване | 0,2 kN - 400 kN |
| Инсталиран товар (студен товар) | kN / kgf |
| Работно натоварване (Горещо натоварване) | kN / kgf |
| Посока на движение | Нагоре/надолу |
| Променливост (%) | ≤ 25% (стандартно) |
| Повърхностна обработка | Горещо поцинковано/боядисано |
| Материал на корпуса | Въглеродна стомана (Q235/Q355) |
▶ Дизайн с висока надеждност: Всички критични компоненти приемат резервен дизайн с коефициент на безопасност не по-малко от 1,6 пъти.
▶ Широка температурна адаптивност: Работи нормално при екстремни температурни среди, вариращи от -196 ℃ до +600 ℃.
▶ Отлична устойчивост на умора: Пружините са преминали 150 000 цикъла на умора, за да отговорят на изискванията за дългосрочна непрекъсната работа на енергийните съоръжения.
▶ Висока точност при натоварване: Подлага се на три калибрирания при натоварване преди изпращане, с контролирана грешка в рамките на ±5%.
▶ Структура против разхлабване и антисеизмична структура: разполага с двоен дизайн против разхлабване, способен да издържи на земетресения с магнитуд 8 и вибрации на оборудването.
▶ Онлайн регулируемост: Оборудван със специален механизъм за регулиране за фина настройка на натоварването без изключване.
|
Елемент за сравнение |
Опора с променлива пружина с общо предназначение |
Променлива пружинна опора за енергийната индустрия |
|
Коефициент на безопасност на дизайна |
1,2-1,4 пъти |
≥1,6 пъти |
|
Работен температурен диапазон |
-40℃ ~ +450℃ |
-196℃ ~ +600℃ |
|
Живот на умора |
50 000-100 000 цикъла |
≥150 000 цикъла |
|
Дизайн против разхлабване |
Единична гайка против разхлабване |
Двойни антиразхлабващи + заключващи шайби |
|
Стандарт за проверка |
Проверка на пробите |
100% пълна проверка + незадължителна проверка от трета страна |
|
Приложими условия на работа |
Общи индустриални среди |
Екстремни условия в енергетиката |
Променливата пружинна опора за енергийната индустрия се използва широко в тръбопроводни системи на различни енергийни съоръжения:
▶ Главни паропроводи, тръбопроводи за захранваща вода и димни газове/въздухопроводи в топлоелектрически централи
▶ Конвенционални островни и ядрени островни спомагателни тръбопроводни системи в атомни електроцентрали
▶ Криогенни тръбопроводи в LNG терминали и газификационни станции
▶ Станции и вентилни камери на далечни газопроводи
▶ Тръбопроводи за хидравлични и смазочни масла във вятърни паркове
▶ Тръбопроводи за пренос на топлина в слънчеви топлоелектрически централи
Създадохме строг специален процес за контрол на качеството за енергийни продукти, за да гарантираме, че всяка променлива пружинна опора за енергийната индустрия отговаря на най-високите индустриални стандарти:
▶ Входяща проверка на суровините: Всяка партида стомана е придружена от оригиналния сертификат за материал и се подлага на спектрален анализ и изпитване на механичните свойства.
▶ Контрол на производството на пружини: Произведена с помощта на CNC машини за навиване на пружини, всяка пружина преминава през три теста за пълно свиване.
▶ Контрол на качеството на заваряване: Всички процеси на заваряване се извършват от сертифицирани заварчици и подлежат на 100% безразрушителен тест (NDT).
▶ Тестване на производителността на готовия продукт: Всеки модул се подлага на тестване на натоварване при пълен ход и калибриране на изместването.
▶ Окончателна инспекция преди изпращане: Издават се пълни документи за сертифициране на качеството, включително доклади за материалите, протоколи от изпитвания и сертификати за съответствие.
Нашата система за управление на качеството е сертифицирана по ISO 9001:2015 и всички продукти отговарят на международните стандарти, включително CE, API и ASME.
▶ Безплатен анализ на напрежението в тръбопровода и изчисляване на избора на опора/закачалка
▶ Индивидуални дизайнерски услуги за конкретни енергийни проекти
▶ Указания за монтаж на място и услуги за въвеждане в експлоатация
▶ Редовна проверка и поддръжка
▶ Аварийна доставка на резервни части с 24-часова реакция на клиента
За по-подробна информация относно променлива пружинна опора за енергийната индустрия или технически избор за вашия проект, моля, свържете се с нашия професионален екип по продажбите.
