Промишлена пружинна закачалка

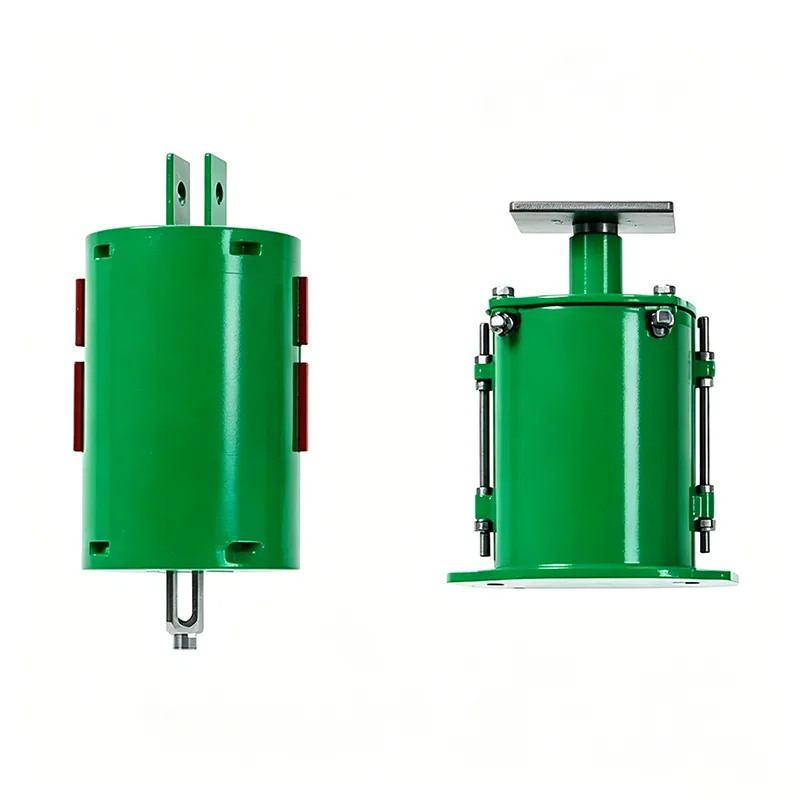

Industrial Spring Hanger е специално поддържащо устройство за индустриални тръбопроводни системи. Той е проектиран да носи собственото тегло на тръбопроводите, да компенсира изместването, причинено от термично разширение и свиване, и да изолира механичните вибрации. От 2012 г. Yangzhou Tianshun Piping се фокусира върху R&D и производството на такива продукти. През последните 14 години сме произвели повече от 500 000 комплекта, които са широко разпространени в индустриални проекти с висок стандарт по целия свят. Нашите продукти се произвеждат в строго съответствие с международните стандарти, като предоставят както стандартни, така и персонализирани решения, за да отговарят на различни работни условия.

Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.

Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.

Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други индустриални тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.

Принцип на работа

Възползвайки се от еластичните свойства на пружините, Industrial Spring Hanger поддържа постоянна опорна сила, когато тръбопроводите произвеждат вертикално изместване. Когато тръбопроводите се разширяват или свиват поради температурни промени, пружините се разтягат и компресират съответно. Това гарантира, че натоварването на тръбопровода се предава равномерно към строителните конструкции, предотвратявайки скъсване на тръбата и повреда на оборудването в резултат на концентрация на напрежение, причинена от твърди ограничения. Междувременно амортизационният ефект на пружините ефективно абсорбира вибрациите, генерирани от помпи, компресори и друго оборудване, и намалява предаването на шум.

Технически спецификации на продукта

Таблица със спецификации на променлива пружинна закачалка	Пример
Тип / Конфигурация на закачалка	Тип A, B, C, D, E, F, G
Размер на пружината / бр.	№ 0 - № 22
Обхват на пътуване	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Оперативно натоварване	0,2 kN - 400 kN
Инсталиран товар (студен товар)	kN / kgf
Работно натоварване (Горещо натоварване)	kN / kgf
Посока на движение	Нагоре/надолу
Променливост (%)	≤ 25% (стандартно)
Повърхностна обработка	Горещо поцинковано/боядисано
Материал на корпуса	Въглеродна стомана (Q235/Q355)

Основни функции

▶  Висока точност на натоварване: Всеки модул е ​​калибриран за натоварване преди доставката, като грешката на натоварването се контролира в рамките на ±5%.

▶  Отлична устойчивост на умора: Всички пружини са преминали 100 000 цикъла тестове на умора без постоянна деформация или счупване.

▶  Висок коефициент на безопасност: Проектният коефициент на безопасност е не по-малък от 1,5, което гарантира надеждна работа при екстремни работни условия.

▶ Превъзходни антикорозионни характеристики: Завършени с горещо поцинковане или епоксидно цинково покритие, подходящо за корозивни среди като крайбрежни райони и химически заводи.

▶  Визуален мониторинг: Снабден с ясни скали за изместване за лесен монтаж на място и оперативна проверка.

Сравнение на производителността

Елементи за сравнение	Обикновени продукти на пазара	Промишлена пружинна закачалка Tianshun
Пружинен материал	Обикновена въглеродна стомана	60Si2MnA / 50CrVA пружинна стомана
Процес на топлинна обработка	Единично закаляване	Тристепенна термична обработка (закаляване + темпериране + стабилизираща обработка)
Толерантност на натоварване	±10% ~ ±15%	В рамките на ±5%
Живот на умора	30 000 цикъла	Над 100 000 цикъла
Повърхностна обработка	Обикновено боядисване	Горещо поцинковане / епоксиден, богат на цинк грунд + горно покритие
Стандарт за проверка	Проверка на пробите	100% пълна проверка

Сценарии за приложение

Industrial Spring Hanger е приложим за всички индустриални тръбопроводни системи, подложени на температурни колебания и вибрации. Той се представя изключително добре в следните сценарии:

▶  Технологични тръбопроводи за висока температура и високо налягане за нефтопреработвателни агрегати

▶  Главни паропроводи и тръбопроводи за захранваща вода на електроцентрали

▶  Криогенни тръбопроводи в приемни терминали за LNG и инсталации за газификация

▶  Тръбопроводи, пренасящи корозивни среди в химически и фармацевтични фабрики

▶  Главни магистрални тръбопроводи на градските централни топлофикационни мрежи

▶  Тръбопроводи за газ и кислород в металургични заводи за чугун и стомана

Система за осигуряване на качеството

Всеки продукт преминава цялостно вътрешно тестване преди изпращане

Обвивки за вътрешно тестване

Проверка на размерите и визуална проверка, PMI (положителна идентификация на материала), тестване на твърдост, MT/PT безразрушителен тест (където е приложимо), тестване на пружинно натоварване с криви на натоварване-изместване и измерване на дебелината на покритието. Предоставят се протоколи от фабрични изпитвания (FTR) и протоколи от изпитвания на материали (MTR).

Забележка: Вътрешното тестване не е тестване на трета страна, акредитирано от ILAC

Тестване под наблюдение на трета страна или лабораторно изследване се предлага като незадължителна, отделно посочена услуга.

Допълнителни услуги за проверка от трета страна (цитирани отделно)

1. Тестване на материала

Анализ на химичния състав, изпитване на опън, изпитване на удар на Шарпи при ниска температура и изпитване на твърдост.

2. Заварете NDT

Тестване с магнитни частици (MT), течно проникващо тестване (PT), ултразвуково тестване (UT) и радиографско тестване (RT).

3. Тестване на ефективността на натоварването на пружината

Включително криви натоварване-преместване.

4. Инспекция за защита от корозия при горещо поцинковане/епоксидно покритие

5. Тестване със свидетели, наблюдение на завода и инспекция преди изпращане (PSI)

Нашите предимства

Сравнение с международната система за поддържане на тръби LISEGA

Нашата точност на натоварване на продукта, стандарти за изпитване и системи за документиране са сравнени с международната система за поддържане на тръби LISEGA.

Какво ни отличава

За разлика от стандартните местни производители, които доставят само самия продукт, ние предоставяме крива натоварване-изместване с всяка пружина. Ние също така улесняваме SGS тестването на трети страни и инспекциите при свидетели и поддържаме прегледи на документи от PE/CPE инженери за задгранични проекти.

Поддържащи услуги

▶  Безплатна услуга за технически подбор: Ние предлагаме професионален избор на закачалка и изчисление въз основа на параметрите на тръбопровода и действителните условия на работа.

▶  Индивидуален дизайн: Нестандартен дизайн за специални изисквания за натоварване, изместване или ограничено пространство за монтаж.

▶  Техническа поддръжка на място: Могат да бъдат изпратени професионални инженери, които да ръководят монтажа и пускането в експлоатация на място.

▶  Дългосрочно снабдяване с резервни части: Ние поддържаме добре оборудван склад за резервни части, за да предоставим бърза поддръжка за търсенето на резервни части.

За повече технически параметри или персонализирани решения на индустриална пружинна закачалка, моля, свържете се с нашия търговски екип, за да получите подробни документи.
