Прецизна закачалка с постоянна пружина за тръбопроводи с голям обем с равномерно изходно натоварване

Закачалките с постоянна пружина, наричани също опори за пружини с постоянно натоварване или опори с постоянна сила, осигуряват почти еднаква поддържаща сила в целия диапазон на движение на тръбата. Тези модули са специално проектирани за тръбопроводни системи, които изпитват значително вертикално топлинно изместване, където променливите опори на пружините биха довели до прекомерно изменение на натоварването и биха пренесли нежелано напрежение към свързаното оборудване и тръбопроводите.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и експлоатационната надеждност на постоянните пружини. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

ПриYangzhou Tianshun Pipeline Technology, ние произвеждаме закачалки с постоянна пружина, като използваме доказан механизъм с коляново-мотовилков механизъм, съчетан с висококачествени компресионни пружини. Този дизайн балансира въртящия момент на пружината спрямо въртящия момент на натоварването около главната ос по време на целия ход, поддържайки отклонение на натоварването в рамките на ±5% като стандарт — и ±3% за високопрецизни конфигурации. Всеки възел е поставен в защитен корпус, който предпазва вътрешните компоненти от строителни отпадъци и замърсители от околната среда, намалявайки риска от поддръжка през целия експлоатационен живот на опората.

Технически спецификации и серии

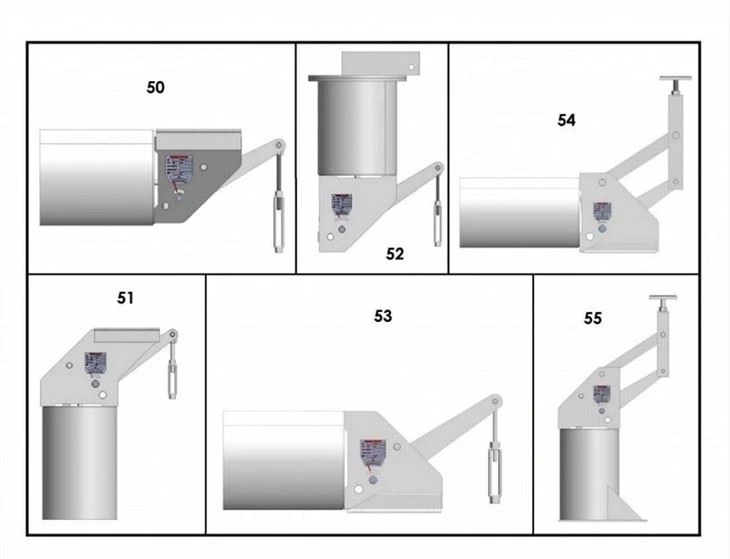

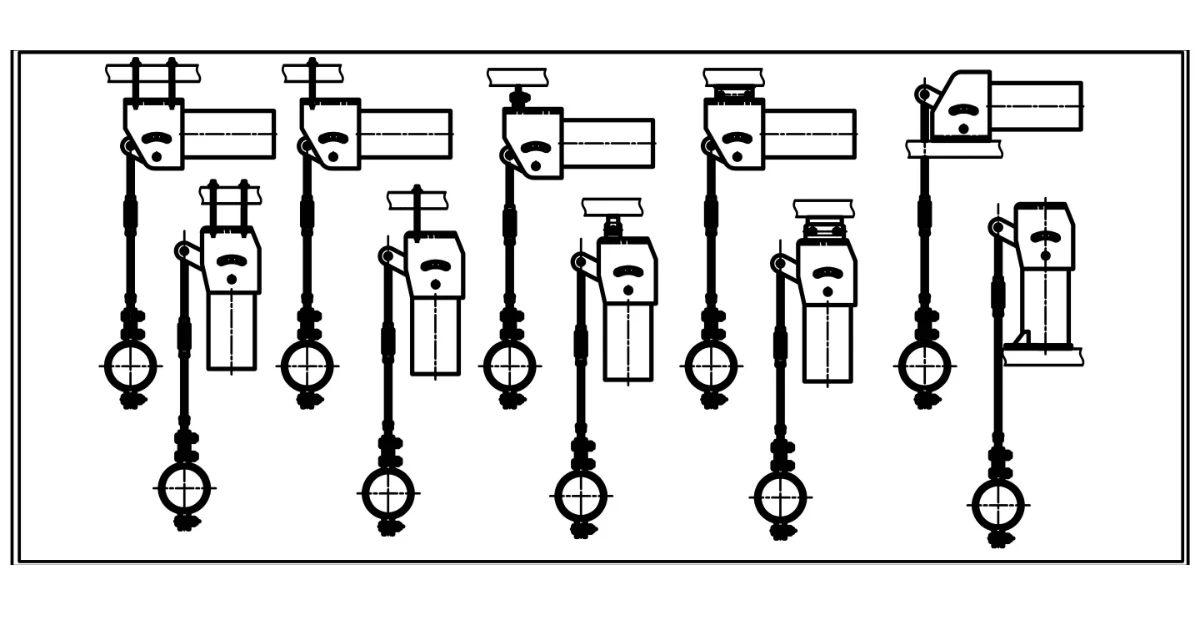

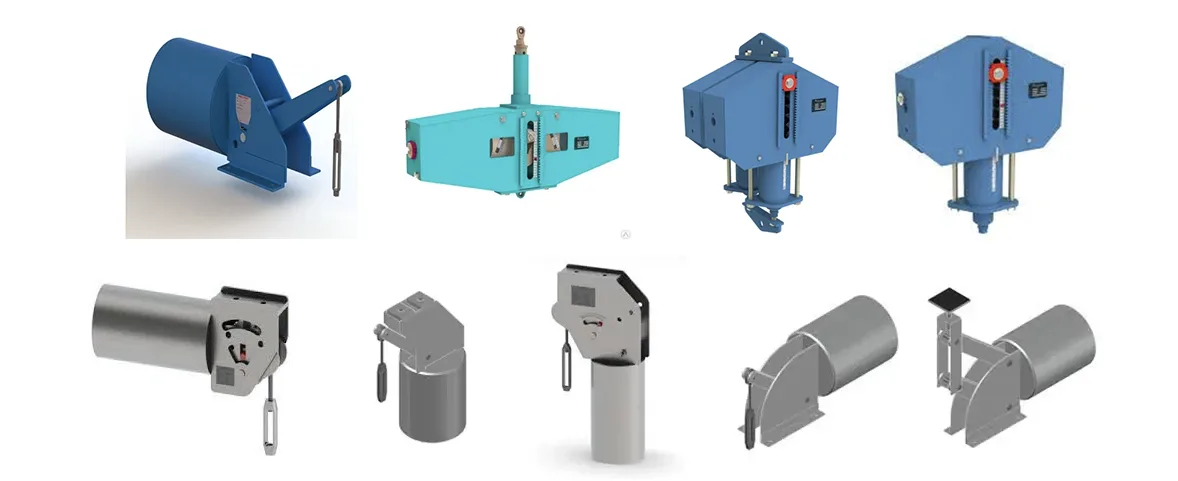

Нашитепостоянна пружинна опораПортфолиото покрива диапазон на работно натоварване от 0,1 kN до 500 kN, със стандартни опции за движение от 50 mm, 100 mm, 200 mm и 400 mm, както и налични ходове по поръчка до 600 mm. Стандартните серии включват модели PH, LH, CA, CS и TH, подходящи както за хоризонтален, така и за вертикален монтаж. Пружинните намотки са произведени от легирана стомана 60Si2Mn или 50CrVA, а корпусите са покрити с горещо поцинковани или епоксидни покрития, за да отговарят на работни температури на околната среда от -20°C до +80°C.

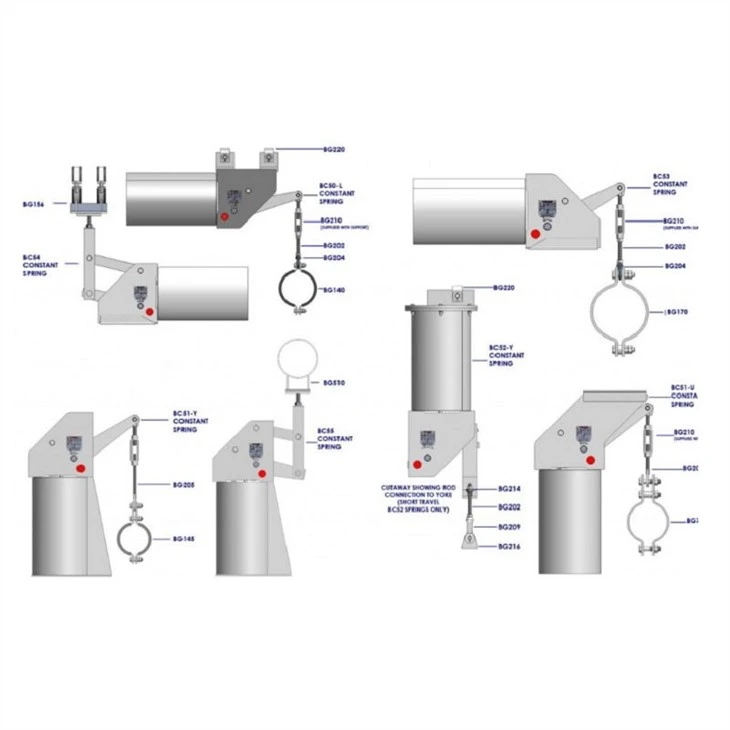

Всяка закачалка с постоянна пружина е фабрично настроена за зададения от клиента товар и студени/горещи позиции и е снабдена с горни и долни ограничители на хода за предотвратяване на прекомерно движение. Ясно видима скала за пътуване и диск за регулиране на натоварването позволяват фина настройка на място в рамките на ±10% от номиналния товар, като някои конфигурации могат да се регулират до ±20% на стъпки от 2%. Червените предварително зададени щифтове са инсталирани фабрично за заключване на опората по време на хидростатични тестове и киселинно измиване, издържащи до два пъти номиналното натоварване преди отстраняване при пускане на системата в експлоатация.

Стандарти и персонализирано инженерство

Всички пружинни опори с постоянно натоварване са проектирани и произведени в съответствие с GB/T 17116.1/.2/.3 и NB/T 47039 и са напълно конвертируеми към международни стандарти, включително MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L и JIS B 8501. Като опитен производител на тръбни опори, ние също така произвеждаме напълно персонализирани опори с постоянна сила въз основа на чертежи на клиента и специфични за проекта параметри.

Приложение в критични индустрии

Закачалките с постоянна пружина са определени в тръбопроводни системи, където постоянството на натоварването не подлежи на обсъждане. Типичните инсталации включват топлоелектрически централи, ядрени енергийни съоръжения, рафинерии, LNG и LPG терминали, топлофикационни мрежи и високотемпературни технологични линии в нефтохимически и фармацевтични заводи. Те често се разполагат заедно с опори с променлива пружина на един и същ тръбопровод — постоянни единици при възли с голямо изместване и закачалки с променлива пружина на места с по-малко топлинно движение.

По-широка продуктова гама за поддръжка на тръби

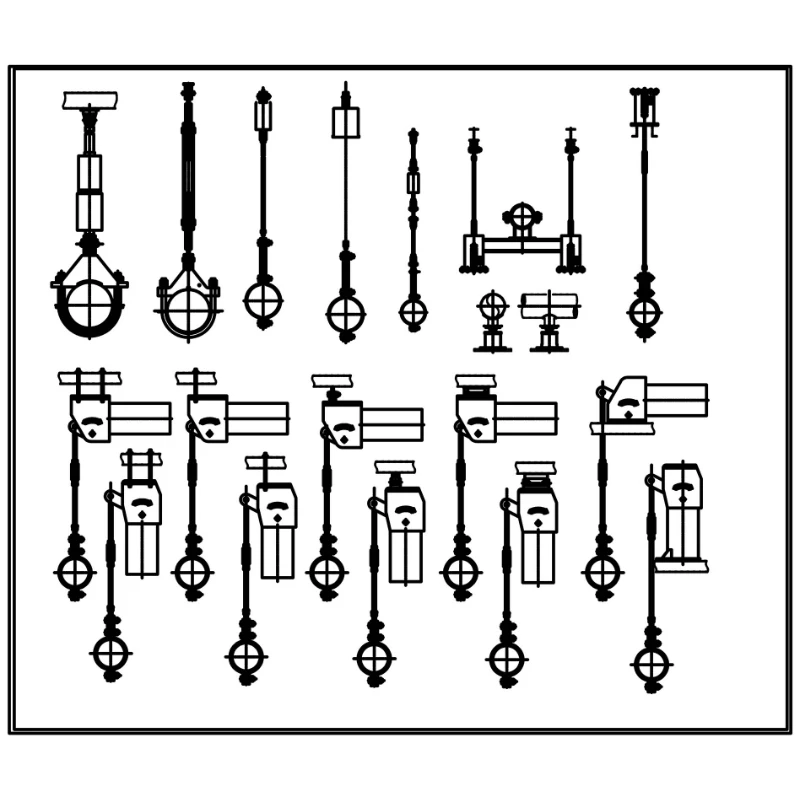

Освен постоянни пружинни закачалки, пълното ни портфолио от опори за тръби включва променливи пружинни опори, твърди закачалки, опори за тръбни обувки, предварително изолирани опори за тръби и хидравлични демпфери за динамичен контрол на натоварването. За проекти, изискващи компенсация на термичното движение, ние също доставяме компенсатори с метални силфони, гумени компенсатори и платнени компенсатори, които се интегрират с нашите поддържащи системи, за да образуват цялостно тръбопроводно решение.

Гарантиране на качеството и обслужването

Всяка поддръжка се подлага на пълно вътрешно тестване преди изпращане, подкрепено от нашата система за управление на качеството ISO 9001:2015 и съответствие със стандартите ASME и API, където се изисква. Клиентите получават специализирана техническа поддръжка от запитване до инсталиране, 24-часов отговор на всички оферти и насоки за регулиране на натоварването на място като част от нашето следпродажбено обслужване. С повече от 14 години производство на тръбни опори и компенсатори за проекти в 45 страни, ние доставяме както стандартни каталожни единици, така и напълно проектирани персонализирани решения за EPC изпълнители и крайни потребители по целия свят.

Често задавани въпроси

Каква е разликата между закачалка с постоянна пружина и опора с променлива пружина?

Променливите пружинни опори упражняват различна сила на реакция, докато тръбата се движи вертикално, поради компресия или разширение на пружината. Постоянните пружинни закачалки използват механизъм с манивела-биела, за да поддържат почти еднаква поддържаща сила в целия диапазон на движение. Като правило постоянните единици се определят, когато топлинното изместване надвишава 50 mm или където промяната на натоварването трябва да остане под 6%, за да се избегне прехвърлянето на напрежение към помпи, турбини или друго чувствително оборудване.

Какво означава ±5% отклонение на натоварването при постоянна пружинна опора?

Отклонението на натоварването е максималната процентна разлика между действителната опорна сила и номиналното номинално натоварване във всяка точка от работния ход. Нашите стандартни закачалки с постоянна пружина поддържат отклонение в рамките на ±5%, което отговаря на повечето индустриални изисквания за тръбопроводи. За критични приложения като ядрени или високопрецизни технологични линии, ние предлагаме високопрецизни модули при ±3% отклонение.

Кога трябва да се премахнат червените предварително зададени щифтове?

Предварително зададените щифтове са фабрично монтирани, за да заключват закачалката в нейната позиция на студен монтаж, което позволява хидростатичното изпитване и промиването на тръбата с киселина да бъдат завършени без компресиране или разширяване на пружинния модул. Те трябва да бъдат отстранени преди системата да бъде пусната в експлоатация, обикновено след приключване на хидротестовете и проверките преди пускане в експлоатация. Нашите стандартни щифтове издържат до два пъти номиналното натоварване по време на тестване; уведомете ни, ако вашият проект изисква по-висок марж на безопасност.

Може ли натоварването да се регулира на място след монтажа?

да Всяка закачалка с постоянна пружина е снабдена с винт за регулиране на натоварването и калибриран циферблат. Завъртането на винта увеличава или намалява предварително зададеното натоварване на стъпки от 2%, с общ диапазон на регулиране от ±10% за стандартни модули (до ±20% за избрани конфигурации). Това позволява фина настройка за компенсиране на незначителни разлики между проектните условия и реалната инсталация на място.

Какви стандарти следват вашите постоянни пружинни закачалки?

Нашата стандартна гама е проектирана за GB/T 17116.1/.2/.3 и NB/T 47039 и е конвертируема по отношение на размерите и производителността с MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L и JIS B 8501. Можем също така да произведем напълно персонализирани опори за вашите проектни чертежи и спецификации.

Какво е типичното време за изпълнение?

Стандартните каталожни закачалки с постоянна пружина обикновено се доставят в рамките на 15 до 25 работни дни, в зависимост от количеството и серията. Специално проектираните единици изискват допълнително време за инженеринг и потвърждение. Спешна доставка може да бъде организирана при поискване, при предварително споразумение при подаване на поръчката или най-малко 20 дни преди планираната дата за доставка.
