Пружинна закачалка с постоянен висок товар

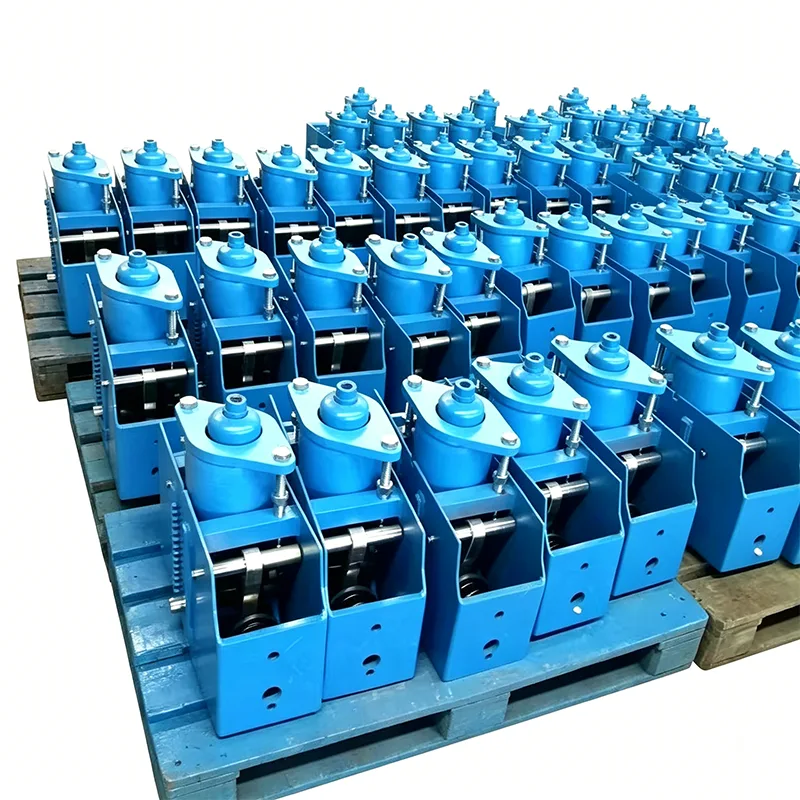

Пружинното окачване с постоянен висок товар е ключов компонент за контролиране на изместването и натоварването в индустриални тръбопроводни системи. При условия на работа при висока температура и високо налягане, тръбопроводите генерират топлинно разширение и свиване, изместване поради температурни промени. Ако поддържащата сила се промени с изместване, това ще доведе до концентрация на напрежението в тръбопровода и ще застраши безопасната работа на системата. Нашата пружинна закачалка с постоянен висок товар е проектирана на принципа на равновесието на момента. Той може непрекъснато да извежда стабилна опорна сила по време на целия ход на вертикалното изместване на тръбопровода, като ефективно избягва повреда на тръбопроводи и свързано оборудване, причинено от допълнително напрежение.

Yangzhou Tianshun Pipeline Technology Co., Ltd., основана през 2012 г., се фокусира върху областта на тръбопроводните опори и закачалки, натрупвайки 14 години опит в производството и приложението. Нашите продукти са обслужвали ключови проекти в енергетиката, нефтохимическата, енергийната и други индустрии в повече от 40 страни по света и са спечелили дългосрочно доверие при обратно изкупуване от клиенти със стабилно качество.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и надеждността на работа на постоянните пружинни модули. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

Основен работен принцип

Пружинната закачалка с постоянно натоварване при голямо натоварване възприема съвместен дизайн на лостов механизъм с двойно рамо и спирален пружинен комплект, реализирайки постоянен изход на сила въз основа на механичния принцип на моментно равновесие:

▶  Механизъм за равновесие на момента: Когато тръбопроводът генерира термично изместване, пружинният възел предава въртящ момент през лостовия механизъм, поддържайки момента на натоварване и момента на пружината винаги балансирани

▶ Компенсация на водача на гърбицата: Вградената прецизна структура на водача на гърбицата компенсира колебанията на натоварването, причинени от механично триене и производствени отклонения

▶  Устройство за индикатор на ход: Оборудвано с визуализиран индикатор за изместване, който може да наблюдава изместването на тръбопровода в реално време, улеснявайки монтажа и настройката на място

Технически параметри

Параметър Елемент	Технически индикатори	Стандарт за изпълнение
Диапазон на номинално натоварване	0.5kN ~ 1000kN (супер голямо натоварване с възможност за персонализиране)	GB/T 17116 / HG/T 20644
Работен диапазон на изместване	±50mm ~ ±500mm	Според изискванията на инженерния дизайн
Постоянство на натоварването	≤±5% (надвишава изискванията на националния стандарт от ≤6%)	Фабрична проверка на единица
Работен температурен диапазон	-20℃ ~ 450℃ (може да се персонализира за условия на висока температура)	Материален адаптивен дизайн
Диапазон на регулиране на натоварването на място	±10%	Снабден със специален механизъм за регулиране
Живот на умора	≥10 000 цикъла	Тест за симулирано работно състояние
Пружинен материал	60Si2MnA високоякостна пружинна стомана	Процес на топлинна вакуумна обработка

Основни характеристики на продукта

1. Стабилна производителност при постоянство на натоварването

Отклонението на натоварването на пружинната закачалка с постоянен висок товар се контролира в рамките на ±5% през целия пълен ход, превъзхождайки изискванията на националния стандарт. Чрез комбинация от многодискова пружина и прецизен механичен дизайн, той гарантира, че тръбопроводът винаги получава еднаква опора по време на термично изместване, като основно елиминира риска от концентрация на напрежение.

2. Силна адаптивност към тежки условия на натоварване

Оптимално проектирана за тръбопроводни системи с голямо натоварване, носещата рамка използва високоякостна структурна стомана Q345B, а пружинният цилиндър е оформен чрез интегрално въртене, елиминирайки скритите опасности от периферни заварки. Продуктът може да издържи максимално натоварване от 1000kN, отговаряйки на нуждите от поддръжка на тръбопроводи с голямо натоварване в големи електроцентрали, рафиниращи единици и други съоръжения.

3. Удобен монтаж и поддръжка

▶  Оборудван с устройство за блокиране на товара за заключване на пружината по време на монтаж и транспортиране, предотвратявайки случайно изместване

▶  Натоварването на място може да се регулира фино в рамките на ±10%, за да се адаптира към действителните отклонения на работните условия

▶  Стандартизирани интерфейси за свързване, съвместими с различни форми за монтаж на тръбопроводи

▶  Модулен структурен дизайн, удобна подмяна на износващите се части

4. Пълно покритие на работните условия

Продуктът може да се адаптира към работния температурен диапазон от -20 ℃ до 450 ℃. За специални работни условия, като нискотемпературен LNG и високотемпературна пара, съответните материали, устойчиви на висока или ниска температура, могат да бъдат персонализирани, за да осигурят надеждна работа в екстремни среди.

Технически спецификации на продукта

Таблица със спецификации на постоянна пружинна закачалка	Пример
Модел / Серия	PH, LH, CA, CS, TH
Товароносимост (работна)	0,1 kN - 500 kN
Общо пътуване	50 мм, 100 мм, 200 мм, 400 мм
Действително пътуване	До 600 мм
Отклонение при натоварване (толеранс)	±5% (Стандартен) / ±3% (Висока прецизност)
Монтажна позиция	Хоризонтално / Вертикално
Покритие на корпуса	Горещо поцинковани / епоксидни
Работна темп.	-20°C до +80°C (околна среда)
Материал на пружинната намотка	60Si2Mn / 50CrVA
Диапазон на регулиране на натоварването	±10% (регулиране на полето)

Осигуряване на контрол на производството и качеството

Разполагаме с пълна система за производство и тестване, за да гарантираме надеждната работа на всяка пружинна закачалка с постоянен висок товар:

Всеки продукт е напълно тестван в компанията преди изпращане

Преди изпращане всеки продукт преминава през пълна програма за вътрешно тестване. Тази програма обхваща размерна и визуална проверка, PMI (положителна идентификация на материала), тестване на твърдост, MT/PT безразрушителен тест, където е приложимо, тестване на пружинно натоварване с криви на натоварване-изместване и измерване на дебелината на покритието. Докладите от фабричните изпитвания (FTR) и протоколите от изпитванията на материалите (MTR) се доставят с пратката.

Това вътрешно тестване не е тестване на трета страна, акредитирано от ILAC

Ако се изисква тестване или лабораторно изследване с участието на трета страна, то може да бъде уредено отделно като допълнителна услуга.

Допълнителни услуги за проверка от трета страна (цитирани отделно)

1. Тестване на материала

Предлагат се анализ на химичния състав, изпитване на опън, изпитване на удар при ниска температура на Шарпи и изпитване на твърдост.

2. Заварете NDT

Могат да бъдат осигурени тестове с магнитни частици (MT), течни тестове за проникване (PT), ултразвукови тестове (UT) и радиографски тестове (RT).

3. Тестване на ефективността на натоварването на пружината

Включени са кривите натоварване-преместване.

4. Инспекция за защита от корозия при горещо поцинковане/епоксидно покритие

5. Тестване със свидетели, наблюдение на завода и инспекция преди изпращане (PSI)

Какво ни прави различни

Сравнение с международната система за поддържане на тръби LISEGA

За точност на натоварването, стандарти за изпитване и системи за документиране ние използваме международната система за поддържане на тръби LISEGA като наш еталон.

Повече от стандартен местен производител

Стандартният местен производител обикновено доставя само продукта. Ние отиваме по-далеч, като предоставяме крива натоварване-изместване с всеки пружинен модул. Ние също така помагаме при организирането на SGS тестване от трета страна и инспекции при свидетели и поддържаме прегледи на документи от PE/CPE инженери за задгранични проекти.

Обслужване и поддръжка

▶  Техническа поддръжка преди продажба: Професионален екип по продажбите, запознат с различни приложения за работни условия, може да предостави предложения за избор и технически решения според параметрите на тръбопровода

▶  Персонализирани услуги: Подкрепете персонализирането на продукта за специални натоварвания, специални премествания и специални монтажни форми

▶  Гаранция след продажба: Осигурете насоки за инсталиране и техническа консултация и реагирайте незабавно на проблеми с качеството на продукта

▶  Цикъл на доставка: Конвенционалните модели са на склад, а персонализираните продукти се доставят според договорения цикъл
