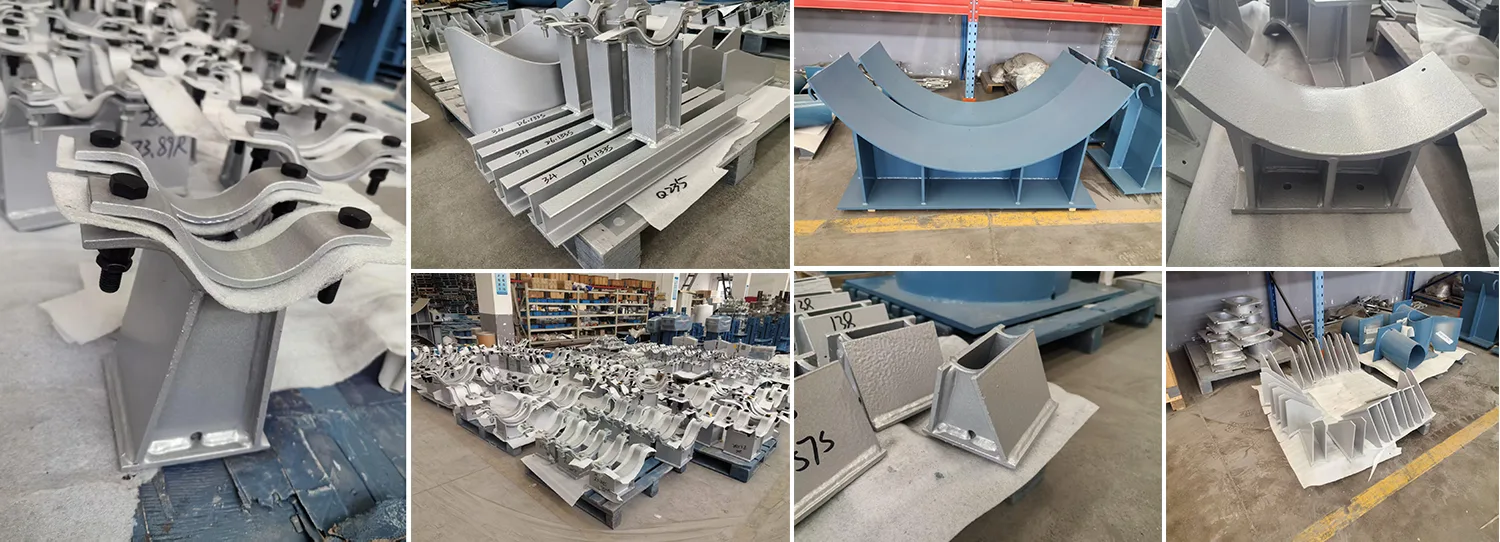

Термично ефективни предварително изолирани опори за тръби за запазване на топлината и бърз монтаж на място

Ако някога сте минавали покрай тръбопровод с охладена вода във влажен ден и сте забелязали мокро петно ​​около опората на тръбата, вие сте видели какво точно е проектирана да предотвратява предварително изолираната опора на тръбата. ПриТяншун, ние правим тези опори за студени линии, криогенни тръбопроводи и горещи технологични линии, където изолацията трябва да остане непрекъсната точно през опорната точка. Повече от 14 години ги доставяме в терминали за втечнен природен газ, централни охладителни инсталации, съоръжения за преработка на храни и навсякъде другаде, където се срещат студени тръби и околния въздух.

Стандартна тръбна обувка или тръбна опора работи добре за неизолирани линии, но в момента, в който добавите изолация, създавате проблем: опорната точка се превръща в термичен мост. На студена линия това означава кондензация, натрупване на лед и евентуално корозия. При гореща линия това е път за изтичане на топлина направо в структурната стомана. Предварително изолирана тръбна опора решава това чрез вграждане на твърд изолационен блок в самата опорна обувка - тръбата остава изолирана, товарът се носи и точката на оросяване остава там, където й е мястото.

Предварително изолираните опори за тръби не са просто изолация с метална скоба около тях. Те са носещи структурни елементи и трябва да се справят със същото тегло, движение и случайни ударни натоварвания като всяка тръбна обувка. При вертикални линии, където влакното също трябва да абсорбира термично движение, ние често ги доставяме успореднопружинни закачалкиилипроменливи пружинни опори. При дълги хоризонтални стелажи те работят заедно с постоянни пружинни опори в критични точки на закрепване, като гарантират, че студената тръба е напълно поддържана и напълно изолирана навсякъде.

Стандарти, според които произвеждаме

ANSI/MSS SP‑58 – Тръбни опори и закачалки

ASME B31.3 и B31.1 – Процесни и захранващи тръбопроводи

EN 13480 – Метални промишлени тръбопроводи (където е приложимо)

GB/T 17116 – китайски стандарт за тръбни опори

Нашата фабрична система за качество е сертифицирана по ISO 9001:2015 и ние осигуряваме пълна проследимост на материала с всяка поръчка. За LNG и криогенни проекти можем също да включим сертификати за изпитване на удар при ниска температура за стоманените компоненти.

Често задавани въпроси

Q1: Как да разбера каква дебелина на изолацията ми трябва?

Дебелината на изолацията на опората трябва да съответства на дебелината на изолацията на тръбата или да бъде малко по-малка (но не много), за да се избегне образуването на празнина. Ако вашата тръба има 80 mm пеностъкло, ние ще поставим поне 70-80 mm изолация вътре в обувката. Точният брой зависи от изискването за топлопроводимост и риска от повърхностна кондензация. Изпратете ни вашата спецификация за изолация и ние ще я съпоставим.

Q2: Могат ли предварително изолираните тръбни опори да се справят с горещи линии или са само за студени?

И двете. Те предотвратяват загубата на топлина по тръбопроводите за пара и горещо масло също толкова добре, колкото предотвратяват кондензацията по студените тръбопроводи. За високотемпературни приложения над 200°C ние избираме изолационни материали като минерална вата или калциев силикат, които няма да се разграждат при повишени температури.

Q3: Тези опори подлежат ли на заваряване на място или идват като цялостен комплект?

Нашите предварително изолирани опори обикновено се доставят като цялостен комплект, готов за заваряване или захващане към тръбата. Изолационният блок е предварително залепен в стоманената седалка, а бариерата срещу пара е фабрично запечатана. Това спестява огромно количество полеви труд в сравнение с изграждането на изолационна кутия около стандартна обувка на място.

Q4: Можете ли да проектирате плъзгаща се предварително изолирана тръбна опора?

да Ние залепваме PTFE плъзгаща се плоча към долната страна на основната плоча или осигуряваме полирана повърхност от неръждаема стомана. Това позволява на тръбата да се движи аксиално, като същевременно остава напълно изолирана. Ние също така предлагаме направлявани версии със странични ограничители, проектирани според вашите изисквания за движение на напрежението в тръбата.

Q5: Как ги изпращате, без да повредите изолацията?

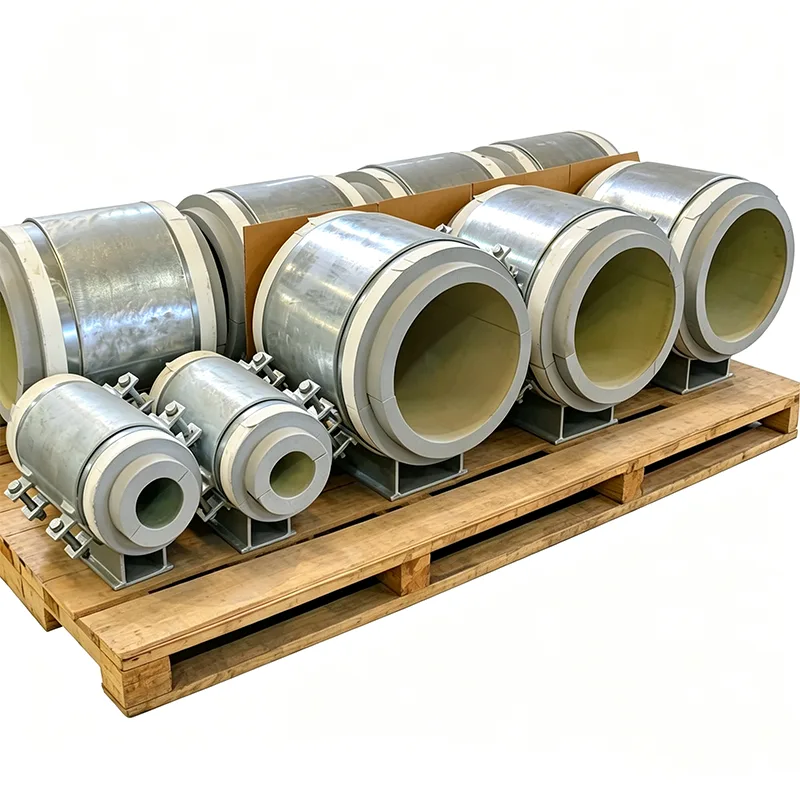

Изолационният блок е вдлъбнат вътре в стоманената седалка и е защитен от основната плоча. Ние също така добавяме временна защита на ръбовете и опаковаме всяка опора в дървена щайга или върху палет с подплата от пяна около изолацията. Изпратихме хиляди от тях до Близкия изток и Югоизточна Азия и повредената от конденза изолация не е проблем, който виждаме.

Тестване и осигуряване на качеството

Всяка предварително изолирана тръбна опора преминава през проверки, които надхвърлят проверка на размерите:

Проверка на якостта на натиск на изолационната партида

Тест за водопоглъщане за пяна със затворени клетки (съгласно ASTM C272 или подобен)

Цялост на връзката между изолацията и стоманената опора (визуален и механичен тест с почукване)

Проверка на размерите на радиуса на седлото, плоскостта на основата и подравняването на отворите за болтове

Проверка на непрекъснатостта на пароизолацията

Тест за издръжливост на пълен монтаж за критични или прототипни поръчки

Документацията включва сертификати за материали за стомана и изолация, резюме на теста и фотозапис на всяка маркирана опора преди опаковането.

Персонализиране, което предоставяме

Предварително изолираните опори за тръби почти винаги са поръчкови. Някои от вариациите, които сме произвели:

Извънгабаритни седла за LNG тръба с голям диаметър (до 60")

Вертикални опори за щранг с интегриран изолационен блок

Предварително изолирани опори от анкерен тип за фиксирани точки

Пожароустойчива изолация (минерална вата или пяна с набъбващо покритие) за пожароопасни зони

Седло и хардуер от неръждаема стомана за крайбрежни или офшорни инсталации

Дизайн с разделена обвивка за преоборудване към съществуващи живи линии без рязане

Не е необходимо да монтирате вашата изолация около нашата опора. Ние ще изградим опората около вашата изолация.

Неща, които сме научили от реални инсталации

Винаги вземайте предвид пароизолацията. При студени линии влагата ще си проправи път в изолационния блок, ако уплътнението не е перфектно и след като изолацията е мокра, нейните топлинни характеристики падат като скала. Полагаме допълнителни грижи при уплътняването на ръбовете и препоръчваме екипът на обекта да инспектира преградата преди и след заваряването.

При вертикални тръбопроводи, предварително изолираната тръбна опора може да се нуждае от различно разположение за пренасяне на натоварването от хоризонталната. Изолационният блок носи цялата тежест при натиск за хоризонтални линии, но за вертикални линии опората често се нуждае от стоманена срязваща яка, която се захваща през изолацията. Можем да включим това в дизайна.

Ако тръбата ще бъде хидротествана, имайте предвид, че тръбата ще бъде при стайна температура по време на теста и може да се изпоти. Това е нормално, но също така за първи път много екипи на сайта виждат конденз при поддръжката. Бележка в ръководството за инсталиране, обясняваща това, може да спести много ненужни запитвания.

Когато поръчвате, дайте ни графика на тръбите, вида и дебелината на изолацията и проектното движение (ако се плъзга). Тези три точки от данни ни позволяват да предложим технически издържан дизайн в първия цитат, без да се връщате напред-назад.

Защо Tianshun за предварително изолирани опори за тръби?

Предварително изолирана тръбна опора се намира в пресечната точка на структурното инженерство и топлинния дизайн. Объркайте някоя от частите и опората или ще се повреди механично, или ще поеме влага и ще спре да изолира. Получаваме и двете части както трябва в продължение на 14 години и нашата фабрика в Янджоу разполага с производствена линия, настроена да ги изгражда ефективно – от рязане на стоманената седалка до залепване на изолацията и уплътняване на бариерата срещу пара.

Над 70% от нашите поръчки идват от клиенти, които са ни изпробвали веднъж и продължават да се връщат. Ние доставяме предварително изолирани опори в световен мащаб, често в пакет с нашите тръбни опори, пружинни закачалки и постоянни пружинни опори, така че целият пакет за тръбна опора пристига заедно, етикетиран и готов за монтаж.

Ако вашият следващ проект има студени линии, криогенни линии или изолирани горещи линии, които се нуждаят от подходяща термична изолация в опорните точки, изпратете ни вашите спецификации за изолация и списък с поддръжка на тръби. Ще изготвим директна фабрична оферта с ясен график за доставка. Както винаги, можете да посетите нашата фабрика и да гледате как изграждаме и тестваме тези опори, преди да бъдат изпратени.
