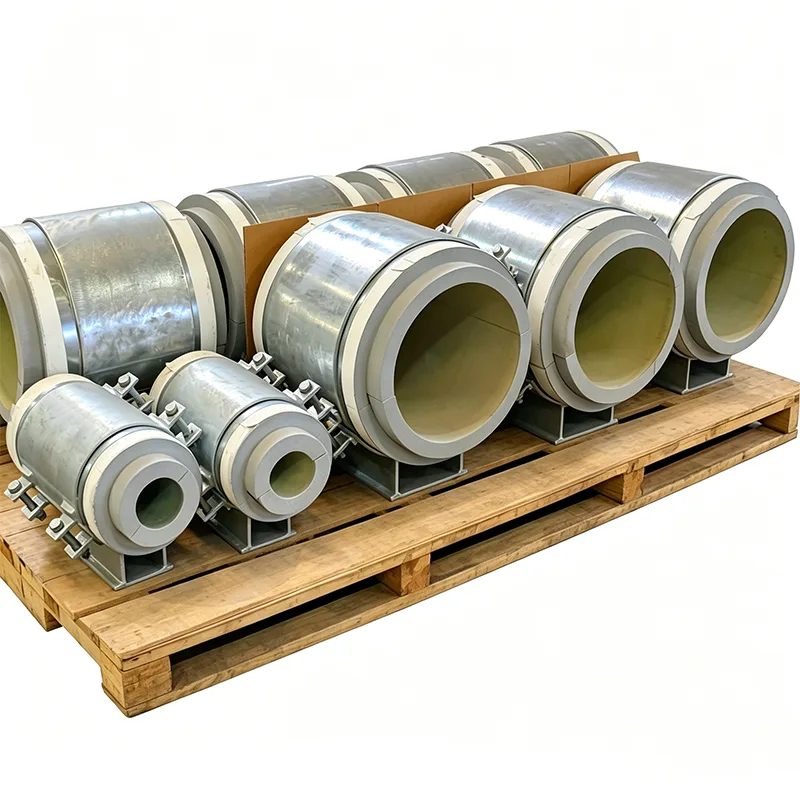

Монтирани в основата предварително изолирани опори за тръби

Произведената на място изолация около тръбните опори създава слаби места във всяка предварително изолирана система. Базово монтираните предварително изолирани тръбни опори на Yangzhou Tianshun пристигат като единична фабрично изградена единица с напълно капсулован изолационен блок, интегрирана бариера срещу пара и опционални плъзгащи се плочи – намалявайки труда на мястото на рязане, елиминирайки топлинните мостове и ускорявайки монтажа. Поискайте оферта, изпратете вашата спецификация за изолация или обсъдете изискванията на вашия проект.

В проект за предварително изолирани тръбопроводи — централно отопление, охладителни мрежи или промишлени топли и студени линии — изолационната система е толкова силна, колкото и най-слабата й точка. Местата за поддръжка обикновено са това слабо място. Производството на изолация около тръбна обувка, рязане на блоков материал по размер и запечатване на бариерата срещу пара в неудобни позиции отнема време, зависи силно от уменията на монтажника и е трудно да се провери правилно, след като облицовката започне.

Монтираните в основата предварително изолирани опори за тръби премахват тази работа на обекта. Носещият изолационен блок е фабрично залепен вътре в металното носещо тяло и е запечатан в непрекъснат кожух, преди изобщо да напусне нашия завод. Сглобката пристига на място като единична, готова за монтаж единица: закрепете я към основата или стоманената конструкция, поставете тръбата и свържете изолацията на съседната тръба директно към вградената уплътнителна яка на опората. Ние произвеждаме тези подпори в нашето съоръжение в Янгжу от 2012 г. за проекти, при които последователността, скоростта и дългосрочните изолационни характеристики не подлежат на обсъждане.

Какво получавате в един фабрично изработен монтаж

Всяка монтирана в основата предварително изолирана тръбна опора се състои от три интегрирани слоя:

Твърда стоманена основна плоча с предварително пробити отвори за анкерни болтове, оразмерени според вашите изисквания за структурно натоварване и сеизмични изисквания.

Изолационен блок с висока плътност, избран за работната температура, изцяло уловен в металното тяло. За горещи услуги до 140°C обикновено използваме полиуретан с висока плътност (PUR) или полиизоцианурат (PIR). За приложения с охладена вода и температури под нулата се използва клетъчно стъкло със затворени клетки или PIR с нискотемпературен експлоатационен рейтинг.

Тръбна люлка или седло, което разпределя натоварването в изолационния блок, механично фиксирано, за да предотврати въртене или повдигане. Поставката е проектирана с радиус, съответстващ на външния диаметър на тръбата, и включва защитна обвивка за предотвратяване на повреда на покритието.

Целият метален комплект е горещо поцинкован като стандарт, с налична неръждаема стомана за корозивни среди. Тъй като изолационният блок е залепен при контролирани фабрични условия, пътят на натискното натоварване е идеално перпендикулярен и няма въздушни междини, които биха позволили конвективна загуба на топлина или миграция на влага с течение на времето.

Без топлинни мостове, без изтичане на пари

Определящата характеристика на тази опора е, че стоманената основна плоча и тръбната опора никога не се докосват. Изолационният блок поема цялото тегло на тръбата и действа като термично прекъсване. При студена тръба това означава, че няма да се образува скреж върху основната плоча или структурната стомана под нея. При гореща тръба това означава, че не се губи топлина към основата.

За бариерата срещу пара ние изработваме опората с интегриран метален уплътнителен фланец по периметъра. Приложената на място изолационна обвивка на тръбата – независимо дали е спираловидно навит метален лист или термосвиваема втулка – се опира в този фланец и се запечатва с лепило или лента, създавайки непрекъснато, подлежащо на проверка пароуплътнение. Ние също така предварително изрязваме вторичната изолация около опорното тяло, така че екипите на обекта да не трябва да променят изолационните сегменти в движение.

Когато движението трябва да се случи при опората

В много предварително изолирани линии тръбата трябва да се плъзга през опората, докато се разширява и свива. Можем да интегрираме плъзгаща се повърхност с ниско триене в монтираната в основата опора, без да компрометираме изолацията. Полиран лист от неръждаема стомана е залепен към долната страна на изолационния блок, съчетан с PTFE или графитена подложка в горната част на основната плоча. Целият модул на плъзгача е затворен в запечатаното опорно тяло, така че прах или влага не могат да достигнат до плъзгащите се повърхности. Диапазонът на проектното движение се изчислява, за да съответства на вашия анализ на напрежението в тръбата, с щедра граница на безопасност.

Документация, отговаряща на качеството на продукта

Всяка поръчка за предварително изолирана поддръжка от Tianshun включва:

EN 10204 Тип 3.1 сертификати за материали за всички конструкционни стомани и болтове.

Таблици с данни за изолационни материали, изброяващи топлопроводимост, якост на натиск и пропускливост на водни пари при проектната температура.

Доклади за инспекция на размерите, потвърждаващи дебелината на блока, размерите на основната плоча и общата височина и подравняването на сглобката.

Записи от фабричното производство, показващи условията на околната среда по време на залепване и втвърдяване, които са критични за дълготрайната цялост на адхезията.

Типични приложения

Централни отоплителни и охладителни мрежи, където системите от предварително изолирани свързани тръби са стандартни

Вкопани и надземни предварително изолирани тръбни стелажи в промишлени предприятия

LNG и криогенни тръбопроводи, при които фабрично запечатана бариера срещу пара значително намалява закъсненията при пускане в експлоатация

Хранителни и фармацевтични съоръжения, изискващи хигиенични, почистващи се опорни повърхности

Всеки проект, при който намаляването на работата по изолация на място е измерима полза от разходите и графика

Защо да изберете Tianshun за предварително изолирани опори?

Ние не третираме изолацията като последваща мисъл и не просто пъхаме блокче в стандартна обувка. Нашият вътрешен инженерен екип взема вашите размери на тръбите, спецификациите на изолацията и структурните натоварвания и конфигурира всяка опора така, че изолационният блок да работи в рамките на допустимото напрежение на натиск, бариерата срещу пара може да бъде изпълнена от екипа на обекта без импровизация, а основната плоча да съответства на вашето гражданско или структурно стоманено разположение. Този подход на първо място в дизайна, съчетан с нашия 14-годишен опит и честота на повторни поръчки над 70%, гарантира, че получавате опора, която поддържа топлината там, където й е мястото, и конденза навън.

ЧЗВ

Въпрос: Може ли изолационният блок да бъде сменен, ако е повреден?

О: Той е свързан и капсулован, което прави полевата подмяна непрактична. Препоръчваме да поръчате резервен комплект за критични места. Здравият стоманен корпус минимизира риска от повреда по време на работа.

Въпрос: Какъв температурен диапазон покриват тези опори?

A: От -196°C до +140°C за стандартни комбинации PIR/клетъчно стъкло. За по-високи температури могат да се използват блокове от калциев силикат.

В: Трябва ли да осигуря собствена плоча за слайдове?

О: Не. Можем да интегрираме плъзгащата се плоча по време на производството и плъзгащата се повърхност остава запечатана вътре в опорното тяло.

В: Как да запечатам изолацията на тръбата към вашата опора?

О: Предоставяме метална уплътнителна яка около опората. Екипът на вашия обект просто прилепва изолационния кожух на тръбата до тази яка и го запечатва със стандартна за обекта самозалепваща лента или мастика.

Въпрос: Какви стандарти се прилагат?

A: Изработка на стомана към MSS SP-58/69. Изолационните блокове отговарят на EN 14305 (клетъчно стъкло) или EN 13165 (PUR/PIR). Можем също да изпълним специфични проектни кодове като EN 253 за тръби за централно отопление.
