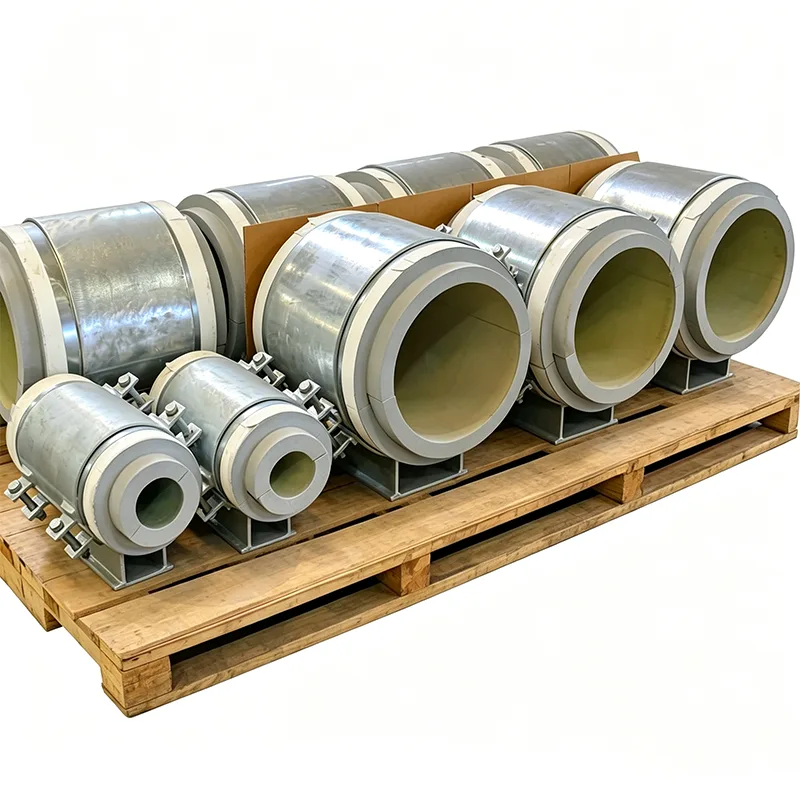

Предварително изолирани опори за тръби за нефт и газ

Нефтопроводите и газопроводите пренасят повече от продукти. Те пренасят податлив на парафини суров петрол, който трябва да остане над точката си на течливост, мокър газ, който може да образува корозивни хидрати на студено място, и кондензат под високо налягане, който преминава през бързи температурни промени. При тези услуги неизолираната тръбна опора е нещо повече от изтичане на енергия — това е риск за безопасността на процеса и начална точка на корозия. Правилно предварително изолирана опора елиминира студения мост, интегрира паронепроницаема обвивка и пристига на място като един комплект, тестван при натоварване. Без произведена на място изолация. Без догадки.

Yangzhou Tianshun доставя предварително изолирани опори за петролни и газови проекти нагоре, по средата и надолу по веригата от 2012 г. Нашите възли в момента са в експлоатация на колектори за пустинно производство, щрангове на офшорни платформи и линии за трасиране на пара на рафинерии в над 45 държави. Изграждаме ги, за да се справят със специфичните предизвикателства, които отличават тръбопроводите за петрол и газ: киселинни експлоатационни материали, устойчивост на струен пожар и изолация, която няма да се влоши, когато въглеводородите се накиснат в нея.

Материали, избрани за кисели и корозивни среди

В нефтено и газово съоръжение опорната стомана може да бъде изложена на H₂S, хлориди и наситен със сол въздух - понякога и трите наведнъж. Ние не рискуваме с избора на материали. За приложения за обслужване на киселини, ние доставяме плочи и секции от въглеродна стомана, които са HIC-тествани (пукнатини, предизвикани от водород) съгласно NACE TM0284, а завършената опора може да бъде доставена в пълно съответствие с NACE MR0175 / ISO 15156. Там, където хлоридите са основна грижа - офшорни горни части, крайбрежни терминали - ние използваме неръждаема стомана 316L за носещото тяло и A4-80 болтове, премахване на риска от галванична корозия.

Самият изолационен блок е със затворени клетки, за да устои на абсорбцията на въглеводороди. За линии, които пренасят суров петрол, кондензат или мазут, ние избягваме материали с отворени клетки, които биха поели петрол и биха загубили топлинни характеристики. Клетъчното стъкло и PIR с висока плътност са нашите избори по подразбиране, тествани за химическа съвместимост с очакваното излагане на разлив.

Поддържане на топлината там, където процесът се нуждае от нея

Предварително изолираните опори за тръби за нефт и газ не винаги работят при температура на парата, но често се нагряват или проследяват, за да поддържат съдържанието да тече. Подпора, която позволява на топлината да избяга в една точка, може да причини локализирано охлаждане, което води до отлагане на восък, образуване на хидрат или увеличаване на вискозитета. Нашите предварително изолирани опори използват носещ изолационен блок, избран за специфичната проектна температура:

Под нулата до 85°C: PIR с висока плътност за хладилни кутии за обработка на газ, съхранение на LPG и охладена вода към агрегати за дехидратиране на газ.

До 140°C: PIR с повишена температурна оценка за трасирани линии за суров петрол и системи с горещо масло.

До 400°C: калциев силикат за трасирани с пара битумни линии, нагреватели с термично масло и тръбопроводи за рафинерия.

Дебелината на блока съответства точно на спецификацията за изолация на тръбата, а якостта на натиск се проверява спрямо пълното натоварване при хидротест — защото блок, който се смачква по време на пускане в експлоатация, няма да изолира нищо.

Противопожарна защита, която печели време

На офшорна платформа или в газова инсталация опорен възел, който се срутва по време на пожар, премахва ограничението от тръбата, което потенциално води до разкъсване и ескалация. Можем да интегрираме пасивна противопожарна защита директно в предварително изолираната подложка: набъбваща или ендотермична подложка е залепена към стоманената основа и страничните стени под облицовката и модулът може да бъде сертифициран за поддържане на носеща цялост за определен период при излагане на струен огън (ISO 22899) или целулозен огън (ISO 834). Това превръща опората в част от системата за безопасност, а не просто в енергоспестяващ компонент.

Фабрично интегрирана пароизолация елиминира рисковете от CUI на обекта

Корозията под изолацията е най-скъпата инспекция и ремонт на много нефтени и газови заводи. Почти винаги започва при проникване на опора, където бариерата срещу пара се изрязва ръчно и се запечатва с лента, която губи адхезия след няколко лета. Нашите опори се доставят с непрекъсната метална уплътнителна яка, фабрично заварена към носещото тяло. Екипът на обекта поставя изолационния кожух на тръбата направо върху тази яка и го запечатва с определено лепило или компресионна лента. Резултатът е паронепроницаем преход, който може да бъде визуално инспектиран отвън - и който няма да се отвори след две години.

Готова документация за всеки одитор

Всяка предварително изолирана тръбна опора за нефт и газ, която доставяме за петролен и газов проект, включва:

EN 10204 Тип 3.1 сертификати за материали с резултати от HIC тестове, където е посочено кисело обслужване.

Таблици с данни за изолационни блокове с якост на натиск, топлопроводимост и степен на пожар.

NDT доклади за всякакви заварки, включително PT/MT и радиография, ако се изисква.

Окончателна проверка на размерите и сертификати за изпитване на натоварване.

CE маркировка и Декларация за експлоатационни характеристики съгласно EU 305/2011, където е приложимо.

Типични приложения за нефт и газ

Производствени колектори и събирателни линии (на сушата и в морето)

Устройства за обезводняване и отстраняване на киселинни газове

Тръбопроводи за съхранение и пренос на LPG и NGL

Инсталации за рафинерия: дестилация на суров суров, хидрокрекинг, реформинг

Линии, нагрявани с битум и мазут

Горни части на офшорни платформи и FPSO процесни модули

Защо Tianshun за предварително изолирани опори за нефт и газ?

Разбираме, че спецификацията за поддръжка на нефт и газ е пълна с изисквания за материали, клаузи за съответствие с NACE и изисквания за противопожарна защита. Нашите инженери четат тези спецификации ред по ред, преди да създадат един чертеж. Можем да направим кръстосана препратка към вашия клас тръби, стандарт за изолация и структурно натоварване, за да доставим един комплект, който проверява всяка кутия — и го подкрепяме с документацията, за да го докажем. Над 70% от нашите клиенти се връщат за следващия проект, което е най-силното свидетелство, което можем да предложим.

ЧЗВ

В: Могат ли вашите опори да се използват в среда на кисели услуги?

A: Да. Доставяме опори с HIC-тествана стомана и съответствие с NACE MR0175/ISO 15156 за приложения с кисел газ и суров нефт.

Въпрос: Предлагате ли огнеупорни версии?

A: Да. Можем да интегрираме пасивна противопожарна защита, класифицирана за реактивен огън (H-60 или J-60) или целулозен пожар, поддържайки издръжливостта на натоварване през номиналния период.

В: Как предотвратявате абсорбирането на масло или химикали от изолацията?

О: Използваме материали със затворени клетки като клетъчно стъкло или PIR, които са устойчиви на абсорбция на течен въглеводород. Изолация с отворени клетки никога не е специфицирана за нефт и газ без защитна бариера.

В: Могат ли опорите да издържат на високите точкови натоварвания от тръба с тежки стени?

О: Абсолютно. Ние изчисляваме лагерното налягане както при работни условия, така и при условия на хидротест и съответно избираме степента на изолационния блок.
