Как опората с променлива пружина подобрява стабилността на тръбопроводната система?

Резюме на статията: A Променлива пружинна опорае механично устройство за поддържане на тръбопроводи, предназначено да носи натоварвания от тръбопроводи, като същевременно поема вертикално движение, причинено от термично разширение, свиване и промени в работните условия. За разлика от твърдите опори, той позволява контролирано изместване, като същевременно поддържа предвидима поддържаща сила. Това го прави особено полезен за преработвателни предприятия, електроцентрали, рафинерии, химически съоръжения, LNG системи и други промишлени тръбопроводи. Това ръководство обяснява как работят опорите с променлива пружина, как да ги изберете правилно, кои технически фактори са най-важни и как Tianshun може да предостави стандартни и персонализирани решения за взискателни тръбопроводни системи.

Съдържание

• 1. Какво е опора с променлива пружина?
• 2. Как работи опората с променлива пружина?
• 3. Защо са необходими променливи пружинни опори в промишлените тръбопроводи?
• 4. Кои са основните компоненти на опората с променлива пружина?
• 5. Как трябва да се избере опора с променлива пружина?
• 6. Променлива пружинна опора срещу постоянна пружинна опора
• 7. Къде се използват опори с променлива пружина?
• 8. Какво трябва да се провери по време на инсталацията?
• 9. Как контролът на качеството влияе на производителността?
• 10. Какви персонализирани опции са налични?
• 11. Какви ползи може да осигури Tianshun?
• 12. Често задавани въпроси
• 13. Заключение

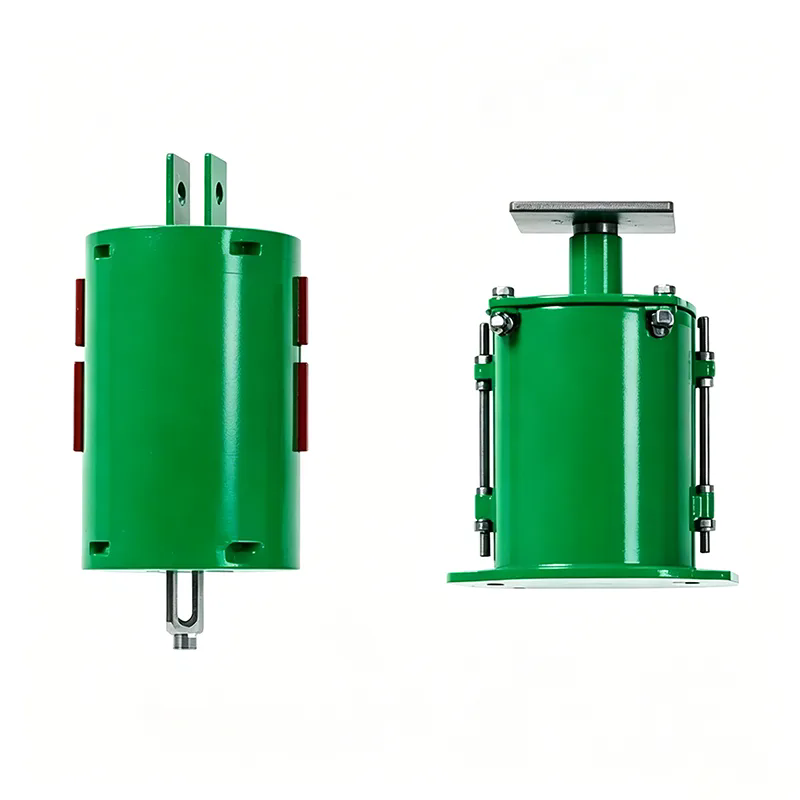

1. Какво е опора с променлива пружина?

A Променлива пружинна опорае опорен възел за тръба, който използва спирална пружина за поддържане на секция от тръбопровод, като същевременно позволява контролирано вертикално движение. Обикновено се инсталира там, където тръбата не може да остане на фиксирана надморска височина, тъй като работните температури причиняват разширяване или свиване на линията.

При конвенционална твърда опора, опорната точка остава по същество фиксирана. Това може да стане проблематично, когато гореща тръба се разшири. Тръбата може да се опита да се движи нагоре или надолу, докато твърдата опора се съпротивлява на това движение. Полученото взаимодействие може да увеличи натоварванията, прехвърлени към тръбата, свързаното оборудване, дюзите, конструктивните елементи и други опорни точки.

Механизмът с променлива пружина осигурява по-гъвкаво решение. Докато поддържаната тръба се движи вертикално, пружината се компресира или разтяга. Следователно неговата поддържаща сила се променя в зависимост от характеристиките на натоварване и деформация на пружината.

Целта не е да се премахне движението. Вместо това целта е даподдържайте тръбата, като същевременно позволявате изчисленото движение да се извършва по контролиран начин.

Тяншун произвежда опори с променлива пружина за промишлени тръбопроводни приложения и може да предостави конфигурации въз основа на натоварване, пътуване, пространство за инсталиране, изисквания за свързване, условия на околната среда и спецификации на проекта.

2. Как работи опората с променлива пружина?

Принципът на работа се основава на връзката между натоварването на пружината и вертикалното изместване. Когато тръбата е студена, опората има определено първоначално или студено натоварване. Когато системата достигне работната си температура, тръбата може да се движи вертикално, променяйки компресията на пружината и следователно нейната поддържаща сила.

Например, паропроводът може да се издигне, докато се нагрява. Ако опора с променлива пружина е разположена под тази линия, пружината може да се компресира, докато тръбата се движи нагоре. Опората продължава да носи тежестта на тръбата, но силата върху опората се променя, докато пружината преминава през своя работен диапазон.

Това поведение може да бъде представено концептуално чрез:

Промяна на натоварването на пружината = скорост на пружината × вертикално движение

Действителният избор трябва да вземе предвид пълния анализ на напрежението в тръбопровода, вместо да разчита само на просто изчисление. Скоростта на пружината, горещото натоварване, студеното натоварване, наличният ход, посоката на движение и допустимата вариация на натоварването трябва да бъдат оценени заедно.

За много промишлени системи е приемливо контролирано изменение на опорното натоварване. В тези ситуации дизайнът на променлива пружина може да осигури икономична и технически подходяща алтернатива на постоянната опора на пружината.

3. Защо са необходими променливи пружинни опори в промишлените тръбопроводи?

Промишлените тръбопроводи рядко са статични. Температурните промени, промените в налягането, циклите на стартиране и изключване, условията на флуида и вариациите на процеса могат да повлияят на позицията на тръбата и опорните натоварвания.

Без подходящо гъвкаво поддържащо устройство, прекомерното ограничаване може да допринесе за няколко проблема:

• По-високи вторични напрежения в тръбопроводите.
• Прекомерно натоварване на дюзите на оборудването.
• Неочаквани реакции на подкрепата.
• Изкривяване около тръбните връзки.
• Повишена вибрация или движение на уязвими места.
• Трудност при поддържане на предвидената височина на тръбата.
• Допълнителен стрес върху структурните опорни елементи.
• Проблеми с пускането в експлоатация, причинени от неправилни настройки за поддръжка.

Опора с променлива пружина се справя с част от това предизвикателство, като осигурява поддържаща сила, която се променя, докато тръбата се движи.

Това е особено важно около дълги горещи линии, вертикални щрангове, връзки на оборудването, парни системи, изпускателни тръби, технологични линии и други места, където вертикалното топлинно изместване не може да се поеме ефективно от твърди опори.

4. Кои са основните компоненти на опората с променлива пружина?

Въпреки че точната конструкция варира в зависимост от конфигурацията, типичната опора с променлива пружина съдържа няколко основни елемента.

Самата пружина е особено важна. Неговият материал, топлинна обработка, точност на производство, предварителна настройка и тестване на натоварване пряко влияят върху надеждността на готовата опора.

Тяншун използва пружинни материали като 60Si2MnA или 50CrVA за приложими дизайни и може да конфигурира корпуса и свързващите компоненти според работната среда и изискванията на проекта.

5. Как трябва да се избере опора с променлива пружина?

Правилният избор започва с точни инженерни данни. Изборът на опора просто според диаметъра на тръбата не е достатъчен, тъй като пружинната опора реагира предимно на натоварване и движение, а не само на размера на тръбата.

Важните параметри за избор включват:

1. Работно или горещо натоварване:Натоварването, носено от опората при нормални работни условия.
2. Студено натоварване:Натоварването или настройката, свързани с условията на инсталиране.
3. Вертикално движение:Очакваната денивелация и нейната посока.
4. Пролетна скорост:Връзката между движението и промяната на опорната сила.
5. Допустима промяна на натоварването:Максималната промяна в опорната сила, разрешена от анализа на тръбопровода.
6. Налично място за монтаж:Диаметърът и височината на корпуса трябва да отговарят на действителната конструкция.
7. Разположение на връзката:Опората може да изисква конкретна горна, долна, резбова или фланцова връзка.
8. Работна среда:Температура, влажност, корозивна атмосфера, излагане на открито и други условия на място могат да повлияят на избора на материал и покритие.

Най-безопасният подход е да изберете опората от анализа на напрежението на тръбата и чертежа на опората. Tianshun може да прегледа информацията за горещо натоварване, студено натоварване, движение и размери, преди да препоръча подходяща пружинна серия.

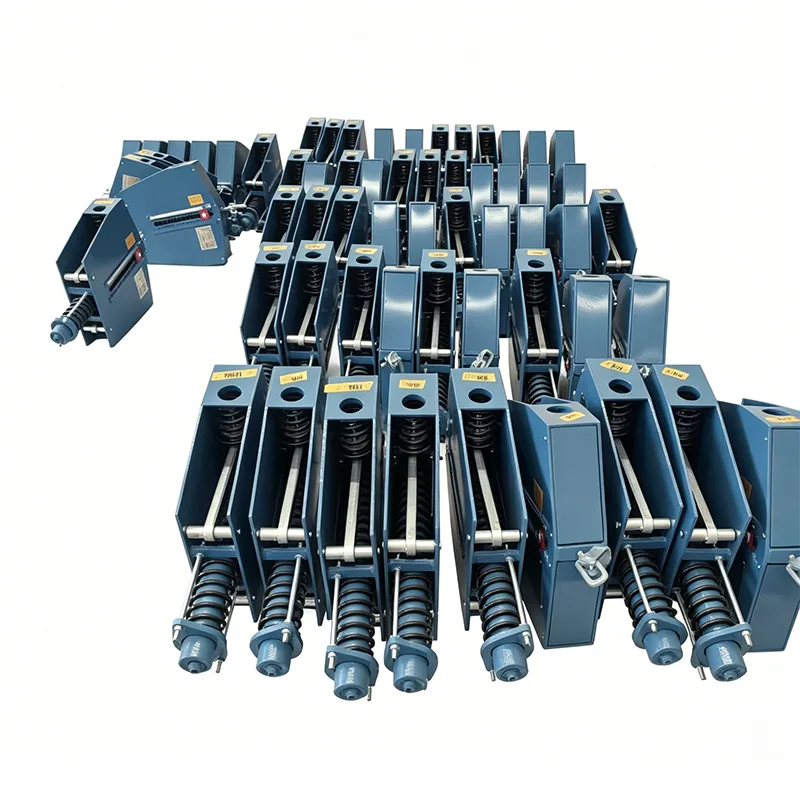

6. Променлива пружинна опора срещу постоянна пружинна опора

Променливи и постоянни пружинни опори решават свързани, но различни инженерни проблеми. Основното разграничение е колко се променя опорната сила, докато тръбата се движи.

Решението винаги трябва да се основава на инженерни изисквания. Постоянната пружина не трябва автоматично да се счита за по-добра. Когато изчислената вариация на натоварването на опората е приемлива, опората с променлива пружина може да осигури необходимата способност за движение без ненужна сложност.

7. Къде се използват опори с променлива пружина?

Променливите пружинни опори се използват широко в промишлени съоръжения, където тръбопроводите изпитват значително вертикално изместване.

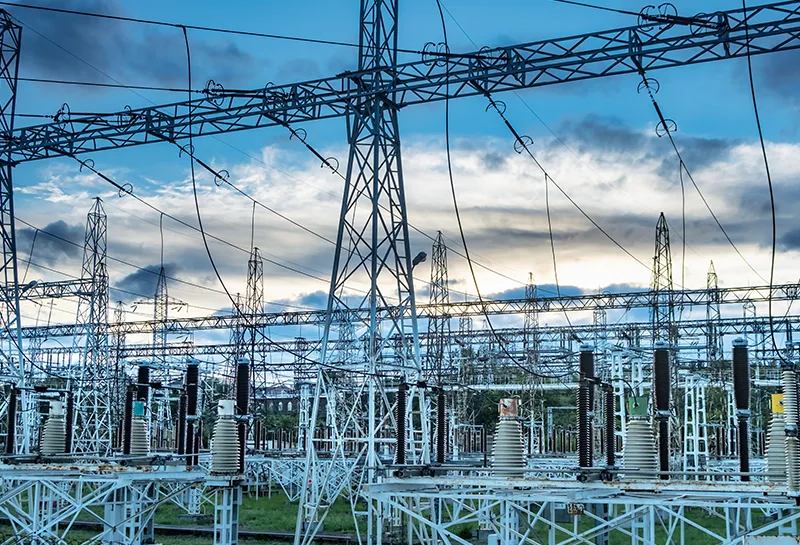

• Топлоелектрически централи:Пара, захранваща вода, котел и спомагателни тръбопроводи.
• Електроцентрали с комбиниран цикъл:Тръбопроводни системи за висока температура и високо налягане.
• рафинерии:Процесни линии, комунални системи и тръбопроводи, свързани с оборудването.
• Нефтохимически заводи:Тръбопроводи за горещ процес и сложни тръбни стелажи.
• Химически заводи:Линии, изложени на температурни промени и корозивни атмосфери.
• Съоръжения за LNG:Тръбопроводни системи, изискващи внимателно контролирано движение и опора.
• Стоманодобивни заводи:Високотемпературен процес и тръбопроводи.
• Индустриални комунални системи:Тръбопроводи за пара, кондензат, охлаждаща вода и други сервизни линии.

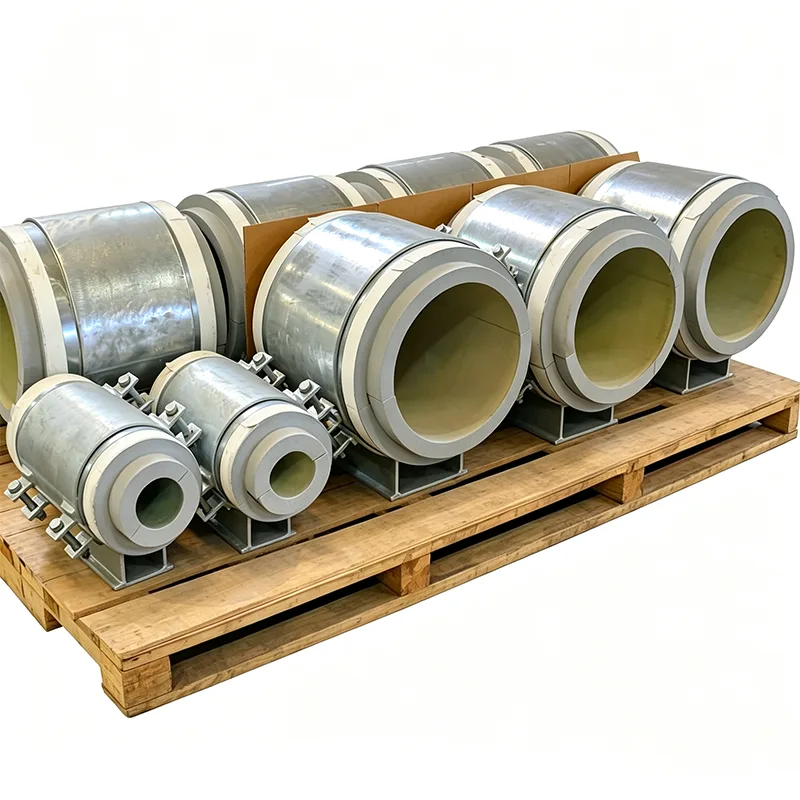

За студени или изолирани тръбопроводи пружинната опора може също да бъде интегрирана в по-широка опорна конструкция, предназначена да предпазва изолацията и да поддържа изискваната топлинна ефективност.

8. Какво трябва да се провери по време на инсталацията?

Дори правилно произведена опора с променлива пружина може да работи лошо, ако е инсталирана или регулирана неправилно. Следователно инсталирането трябва да се третира като инженерно контролирана дейност, а не просто задача за механичен монтаж.

Преди инсталиране проверете:

• Поддържащият модел и номерът на етикета съответстват на одобрения чертеж.
• Размерът на пружината съответства на определения диапазон на натоварване.
• Студената настройка е правилна.
• Посоката на движение съответства на движението на тръбите.
• Подпората има достатъчен хлабина през целия си работен ход.
• Конструктивните закрепвания могат да издържат на изчислените натоварвания.
• Временните ключалки или ограничители за транспортиране се обработват съгласно инструкциите на производителя.
• Индикаторът за движение е видим и правилно позициониран.

Един често срещан проблем на полето е недостатъчното разстояние. Опора може да се побере, когато тръбата е студена, но да пречи на близката стоманена конструкция след термично движение. Проверката на цялата обвивка на движението преди инсталиране може да предотврати скъпи модификации на сайта.

Външните инсталации също изискват подходяща защита от корозия. В зависимост от околната среда може да се има предвид боядисана въглеродна стомана, горещо поцинковани компоненти, хардуер от неръждаема стомана или специализирани системи за покритие.

9. Как контролът на качеството влияе на производителността?

Пружинната опора е носещ механичен компонент. Следователно последователността на производството е от значение, тъй като малките разлики в характеристиките на пружината или настройките на сглобяването могат да повлияят на действителната реакция на опората.

Надеждният производствен процес трябва да включва:

1. Проверка на входящия материал.
2. Материал на пружината и проверка на размерите.
3. Контролирана термична обработка, където е необходимо.
4. Преднастройка и стабилизация на пружината.
5. Проверка на размерите на произведени компоненти.
6. Проверка на сглобяването.
7. Настройка на студено натоварване.
8. Тестване на натоварване при пълен ход.
9. Проверка на индикатора за пътуване.
10. Окончателна документация и проследимост.

Тяншун заявява, че неговите опори с променлива пружина са тествани при натоварване преди изпращане, като тестването обхваща определени условия на натоварване и ход на пружината. За приложими поръчки може да бъде предоставена тестова документация, докато инспекция от трета страна може да бъде организирана, когато се изисква от проекта.

За експортни проекти клиентите трябва да изяснят необходимите сертификати за материали, планове за инспекция, изисквания за покритие, толеранси на размерите и приложими стандарти преди да започне производството.

10. Какви персонализирани опции са налични?

Индустриалните тръбопроводи рядко следват една универсална конфигурация. Дори когато пружинният механизъм е стандартизиран, заобикалящата инсталация може да изисква модификации.

В зависимост от проекта персонализирането може да включва:

• Нестандартно вертикално движение.
• Специална височина или диаметър на корпуса.
• Персонализирани размери на връзката.
• Различни монтажни конфигурации.
• Устойчив на корозия хардуер.
• Специални защитни покрития.
• Компоненти от неръждаема стомана за агресивни среди.
• Устойчиви или двойни пружини.
• Персонализирани индикатори за пътуване.
• Допълнителни функции за повдигане или монтаж.

Тяншун може да работи от инженерни чертежи, графици за поддръжка, данни за напрежението на тръбите или спецификации на клиента. Предоставянето на точна информация на етапа на оферта помага да се избегнат конфликти на размери и промени на късен етап по време на производство или монтаж.

11. Какви ползи може да осигури Tianshun?

За промишлените купувачи стойността на опората с променлива пружина се простира отвъд самата пружина. Правилният подбор, контролът на производството, документацията и координацията на доставката влияят върху крайния резултат от проекта.

Тяншун се фокусира върху поддържащи продукти за промишлени тръбопроводи и предоставя както стандартизирани, така и персонализирани решения за поддръжка на променливи пружини. Неговата продуктова гама включва различни конфигурации на пружинни опори и товароносимост, предназначени за различни тръбопроводи.

Основните предимства на работата с опитен производител включват:

• Инженерен избор:Изборът на опора може да се основава на действителните данни за натоварването и движението, а не само на диаметъра на тръбата.
• Гъвкави конфигурации:Могат да се приспособят различни монтажни механизми според изискванията на проекта.
• Фабрично производство:Производството и тестването се извършват при контролирани производствени процедури.
• Тестване на натоварването:Готовите опори могат да бъдат проверени спрямо определени условия на натоварване и движение.
• Персонализиране:Могат да се вземат предвид специални размери, материали, покрития и подробности за свързване.
• Поддръжка на проекта:Техническата информация може да бъде прегледана преди производството, за да се намалят рисковете при монтажа.

Когато поискат оферта от Tianshun, клиентите могат да подобрят точността на избора, като предоставят опорен етикет, работно натоварване, студено натоварване, вертикално движение, посока на движение, надморска височина на монтажа, изискван стандарт, тип връзка, условия на околната среда и налично пространство.

12. Често задавани въпроси

Каква е основната цел на опората с променлива пружина?

Основната му цел е да поддържа тръба, като същевременно позволява контролирано вертикално движение. Пружината се приспособява към термично изместване, докато поддържащата сила се променя в определения работен диапазон.

Кога трябва да се използва опора с променлива пружина?

Като цяло е подходящо, когато тръбопроводната система изпитва вертикално движение и произтичащата от това промяна в опорното натоварване е приемлива според анализа на напрежението в тръбопровода. Критичните места с изключително ограничителни вариации на натоварването може да изискват вместо това постоянно пружинно устройство.

Каква информация е необходима за избор на опора с променлива пружина?

Най-полезната информация включва горещ товар, студен товар, вертикално движение, посока на движение, местоположение на опората, монтажни размери, разположение на връзката, работна температура и приложими проектни стандарти.

Може ли Tianshun да произвежда персонализирани опори с променлива пружина?

да Tianshun предоставя персонализирани конфигурации за изисквания като специално пътуване, размери на корпуса, договорености за свързване, материали, покрития и условия на монтаж.

Каква е разликата между закачалка с променлива пружина и опора с променлива пружина?

Пружинният механизъм изпълнява същата основна функция, но разположението на монтажа е различно. Пружинна закачалка обикновено се окачва на надземна конструкция, докато пружинна опора може да бъде разположена под или до тръбата в зависимост от дизайна.

Как се тества пружинната опора?

Тестването може да включва проверка на определеното натоварване при студени и работни позиции, проверка на хода, потвърждаване на настройката на пружината и проверка на готовия монтаж. Точната процедура за проверка зависи от спецификацията на проекта и изискванията за покупка.

Могат ли опорите с променлива пружина да се използват на открито?

да Приложенията на открито изискват подходящо разглеждане на защитата от корозия, системите за покритие, дренажа, излагането на околната среда и избора на хардуер. Tianshun може да осигури подходящи опции за повърхностна обработка за различни работни среди.

Може ли опора с променлива пружина да замени опора с твърда тръба?

Не автоматично. Типът опора трябва да се определи от разположението на тръбопровода и анализа на напрежението. Променлива пружина е подходяща, когато се изисква контролирана вертикална гъвкавост; твърдите опори остават подходящи, когато не се изисква движение или където задържането е част от дизайна.

13. Заключение

A Променлива пружинна опораосигурява практичен начин за управление на вертикално термично движение, като същевременно поддържа надеждна опора на тръбата. Като позволява на пружината да променя своята компресия или разширение, докато тръбата се движи, тя може да намали нежеланите ефекти, които могат да възникнат, когато термично активните тръби са прекомерно ограничени.

Успешното приложение обаче зависи от нещо повече от избора на пружина с подходящо натоварване. Горещи и студени натоварвания, вертикално движение, посока на движение, допустима вариация на натоварването, разстояние при монтаж, излагане на околната среда, конфигурация на връзката, качество на производство и изисквания за изпитване - всичко това трябва да се вземе предвид.

За производство на електроенергия, нефтохимическа, химическа обработка, втечнен природен газ, рафинерия, стомана и други промишлени тръбопроводни системи, правилният дизайн на опората може да помогне за подобряване на механичната стабилност и да опрости инсталирането и поддръжката.

Тяншунпредоставя решения за поддръжка на променлива пружина за стандартни и персонализирани индустриални приложения. Ако имате чертеж на опора на тръбата, пружинен график, данни за натоварване или специално изискване за инсталиране, изпратете детайлите на проекта на екипа на Tianshun за техническа оценка и подходяща конфигурация.Свържете се с насднес, за да обсъдите вашите изисквания за опора с променлива пружина и да получите практично решение за вашия тръбопроводен проект.
