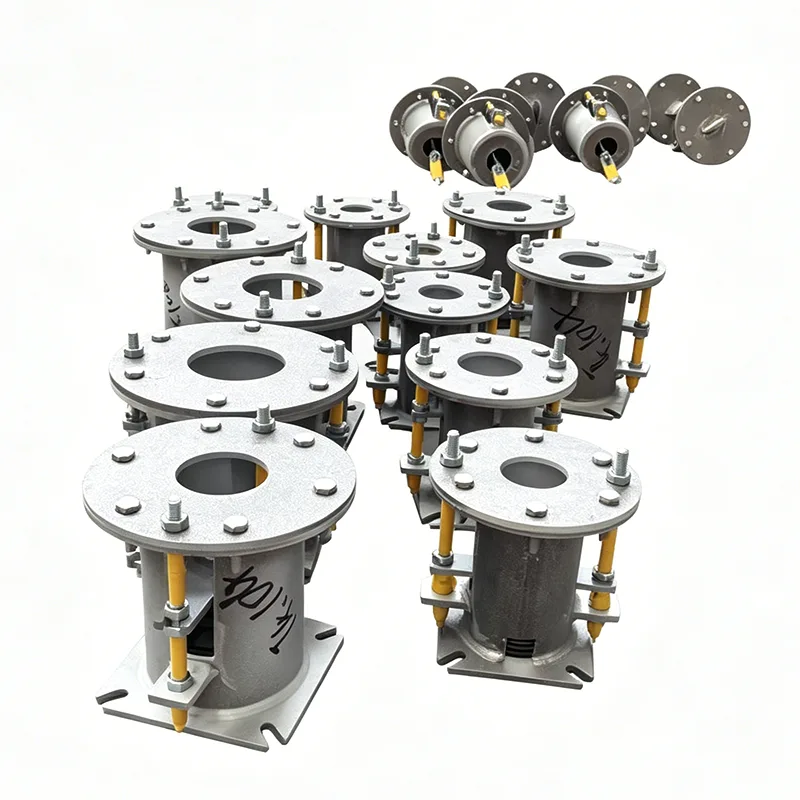

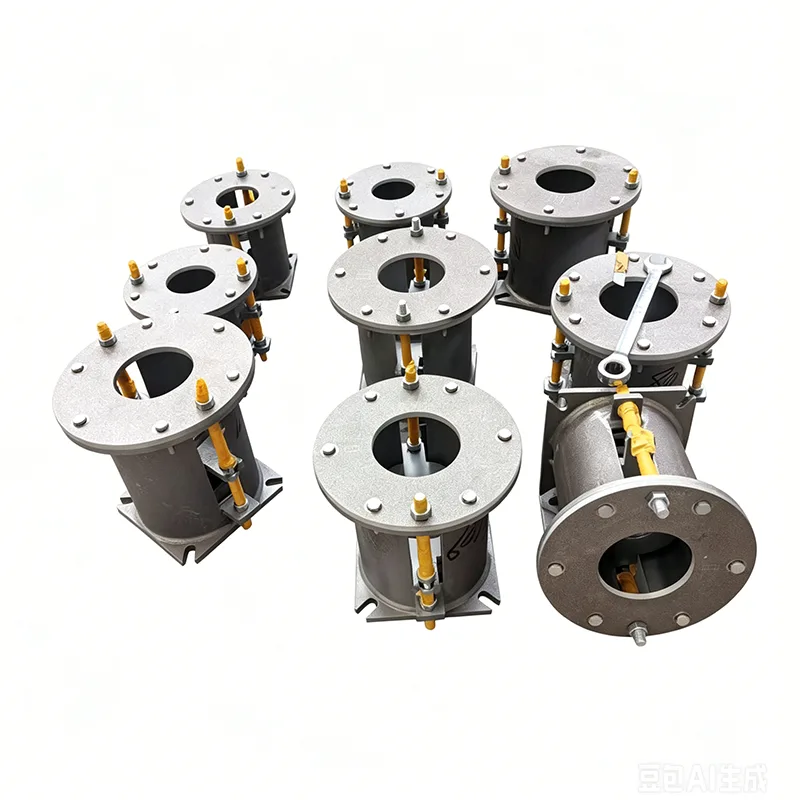

Опора на пружината на електроцентралата

В електроцентралите главните тръбопроводи за пара, тръбопроводите за пара с високотемпературно повторно нагряване и други подобни системи непрекъснато транспортират среда при условия на висока температура и високо налягане, докато претърпяват топлинно разширение, вариращо от няколко милиметра до десетки милиметри. Твърдото фиксиране преобразува тези измествания в допълнителни сили на натиск, които се предават към колекторите на котлите и интерфейсите на турбините, увеличавайки напрежението върху заваръчните съединения, фланците и корпусите на оборудването.

Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.

Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.

Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други индустриални тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и експлоатационната надеждност на постоянните пружини. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

Разработена специално за тези работни условия от Yangzhou Tianshun Pipeline Technology Co., Ltd., пружинната опора на електроцентралата компенсира изместването чрез еластично натоварване, поддържайки напрежението в тръбопровода в рамките на стандартните допустими граници. Този документ обяснява философията на дизайна, експлоатационните характеристики и подхода за инженерна поддръжка на този продукт, въз основа на действителните изисквания на тръбопроводните системи за пара.

Изисквания за еластични опори в паропровода за контрол на напрежението

Конструкцията на тръбопровода за пара обикновено следва кодове като ASME B31.1, които изискват тръбните опори/закачалки да носят както собственото тегло на тръбопровода, така и теглото на средата, без да възпрепятстват топлинното изместване. Ако опорната сила варира прекомерно с изместването, напрежението на местната тръбопроводна система може да надхвърли допустимите стойности, което налага корекции на място или дори преработка.

Освен това интерфейсите на турбина и котел обикновено имат много строги допустими граници за сили и моменти. Неподходящите решения за поддръжка могат значително да съкратят експлоатационния живот на основните интерфейси на оборудването. Това изисква продуктите за поддържане/закачалка да осигурят стабилни и предвидими опорни сили в рамките на определения ход, като същевременно предлагат достатъчна граница на регулиране за приспособяване на отклоненията на място.

Как Power Plant Spring поддържа адрес на тези изисквания

Пружините за електроцентрали се предлагат в две конфигурации: пружина с променлива сила и пружина с постоянна сила, избрани въз основа на резултатите от анализа на напрежението в тръбопровода. Променливите пружинни модули носят натоварване с линейна коравина, докато модулите с постоянна сила използват първичен и вторичен пружинен механизъм за контролиране на степента на промяна на опорната сила в рамките на 5% през целия работен ход, осигурявайки почти постоянна опора на тръбопроводната система от студено състояние до горещо състояние.

Пружинните елементи са произведени от легирани пружинни стомани, включително 60Si2Mn и 50CrVA. Структурните компоненти могат да бъдат изработени от въглеродна стомана, топлоустойчива стомана или неръждаема стомана. Общият температурен диапазон на приложение обхваща -196°C до +650°C, отговаряйки на всички топлинни състояния на тръбопроводите за пара от нискотемпературно загряване до работа при пълно натоварване.

Всяка опора за пружина на електроцентрала се подлага на тест за компресия при пълен ход със запис на кривата на коравина преди изпращане. Корпусът е снабден с табелка за изместване на натоварването и монтажно заключващо устройство. Монтажът на място изисква само монтаж в студено състояние; просто отстранете заключващия щифт, след като температурата на тръбопровода се повиши, и опората/закачалката влиза в работно състояние без заваряване на място или сложни настройки.

Инсталиране на място и дългосрочна оперативна ефективност

Кумулативните грешки при издигането на фундамента и рязането на тръбните секции са неизбежни по време на монтажа на паропровода. Диапазонът на фина настройка на височината, осигурен от Power Plant Spring Supports, абсорбира тези отклонения, предотвратявайки твърдото свързване. Пружинните модули с постоянна сила обикновено са оборудвани с винтови или хидравлични спомагателни механизми за регулиране, позволяващи работа от един човек дори при тежки тръбопроводи с голям диаметър.

По време на дългосрочна работа дизайнът на пружината против отпускане и повърхностните обработки (горещо поцинковане или покритие Dacromet) поддържат стабилни опорни характеристики. В множество проекти за електроцентрали в чужбина над 70% от последващите поръчки за поддръжка/закачалки идват от съществуващи клиенти. Този висок процент на повторни покупки индиректно потвърждава дългосрочната ефективност на нашите продукти.

Типични места за инсталиране и функции

В зоната на котела пружинните опори на електроцентралата са монтирани на вертикални и хоризонтални участъци на главните паропроводи, изходните тръбопроводи на прегревателя и тръбопроводите за повторно нагряване на пара. Те абсорбират топлинното разширение нагоре, предотвратявайки прекомерното напрежение при връзките на дюзите на колектора.

Близо до турбината пружинните опори/закачалки на високотемпературните секции на тръбопровода за пара в близост до главните парни клапани и регулиращите клапани намаляват силите и моментите на компонентите, като помагат за поддържане на центровката на валовете. Въпреки че тръбопроводите за захранваща вода и за температурата работят при по-ниски температури, те все още изпитват значителни температурни разлики при пускане и спиране. Еластичните опори поддържат наклона на тръбопровода и намаляват риска от кавитация.

В тези приложения опорите/закачалките често се комбинират с амортисьори, ограничителни скоби и други компоненти, за да образуват цялостно решение за гъвкаво ограничаване на тръбопроводната система.

Техническа поддръжка на проекта и приемане на продукта

Започвайки от фазата на подбор, нашият технически екип получава доклади за анализ на напрежението на тръбопроводната система, изчислява проектното натоварване и изместване за всяка опорна точка, препоръчва подходящи типове пружинни опори на електроцентрали и константи на пружините и предоставя подробни насоки за монтаж.

Нашата фабрика поддържа пълна верига за контрол на качеството от входяща повторна инспекция на пружинната тел, тестване на твърдостта след топлинна обработка до тестване на твърдостта на готовия продукт. Съответните записи на процеси и документи за качество на материалите могат да бъдат доставени в съответствие със стандарти като ASME и CE. За конвенционални острови за ядрена енергия и други проекти с високи изисквания могат да бъдат предоставени допълнителни протоколи от тестове за квалификация на поддържащи функции и документи за проследяване.

Ако имате изисквания за опора на тръбопровода за пара, моля, предоставете чертежи на тръбопроводите и данни за напрежението. Ние ще доставим специфично решение за конфигуриране на пружинната опора на електроцентралата, а не общ списък с модели. Възползвайки се от 14-годишния опит на Yangzhou Tianshun в поддръжката на тръбопроводи и данни за проекти от 45 страни по света, ние можем да ви помогнем да контролирате общите разходи за доставка и монтаж, като същевременно гарантираме безопасността на вашата парна система.
