Пружинни закачалки за нефтената и газовата промишленост

В проектите за нефт и газ технологичните тръбопроводи, тръбопроводите за пренос на дълги разстояния и тръбопроводите за комунални услуги са изправени пред множество тежки условия: среда с висока температура и високо налягане, корозивни компоненти като сяра, крайбрежни среди с висока влажност на солени пръски, както и огромното собствено тегло и термичното разширение на тръбопроводите с голям диаметър. Ако опорната система разчита единствено на проста твърда фиксация, тя не само не успява да компенсира изместването, но също така превръща деформацията на тръбопровода в допълнителни натоварвания върху дюзите на оборудването, увеличавайки риска от изтичане и повреда поради умора.

Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.

Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.

Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други индустриални тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и експлоатационната надеждност на постоянните пружини. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

Разчитайки на 14-годишен опит в производството на опори и закачалки за тръбопроводи, Yangzhou Tianshun Pipeline Technology Co., Ltd. предоставя персонализирани пружинни закачалки за нефтената и газовата промишленост за контролиране на напрежението в тръбопровода, защита на критичните интерфейси на оборудването и адаптиране към сложни условия на място.

Основни предизвикателства, които трябва да бъдат разрешени от поддръжката на нефтопроводи и газопроводи

Тръбопроводните системи в рафинерии, LNG терминали, газопреработвателни заводи и помпени станции на дълги разстояния имат различни работни условия, но споделят едно и също изискване: собственото тегло на тръбопровода и топлинното изместване трябва да се контролират в безопасни граници. Процесните тръбопроводи често работят над 300°C, докато криогенните LNG тръбопроводи работят под -162°C, което прави едно решение за поддръжка неадекватно.

Освен това киселинните среди, съдържащи сероводород, изискват структурните компоненти да имат устойчивост на сулфидно напукване под напрежение (SSC), а офшорните платформи и крайбрежните съоръжения изискват висококачествена защита от солени пръски. В инженерната практика подпорите и закачалките трябва не само да доставят предвидими опорни сили, но и да поемат отклоненията на основата по време на монтажа и да не се повреждат поради корозия или отпускане по време на дългосрочна експлоатация.

Дизайн и функции на пружинни закачалки за нефтената и газовата промишленост

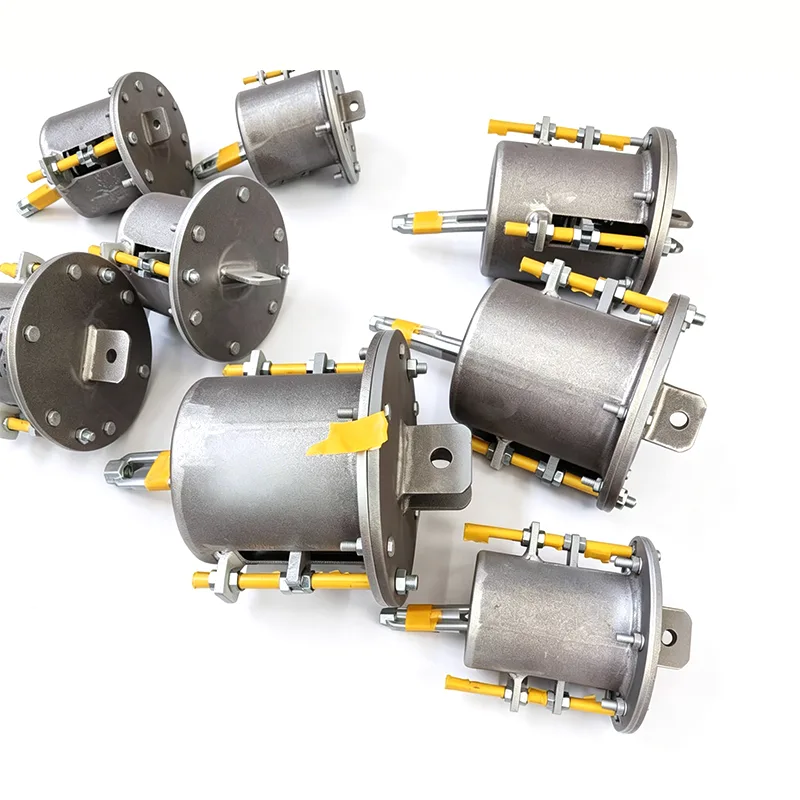

Пружинните закачалки за петролната и газовата промишленост са конфигурирани едно към едно въз основа на доклади за анализ на напрежението в тръбопровода, налични в два типа натоварване: пружина с променлива сила и пружина с постоянна сила. Променливите пружинни модули осигуряват опора с линейна коравина в рамките на техния диапазон на ход, подходящи за точки с малки измествания и ниска чувствителност към вариации на опорната сила. Устройствата с постоянна сила използват първичен и вторичен пружинен механизъм за контролиране на вариациите на опорната сила в рамките на 5% по време на целия ход, което ги прави идеални за дюзи на оборудването, стрипери, ребойлери, входове и изходи на компресор и други места със строги изисквания за натоварване на дюзите.

В зависимост от средата и монтажната среда, пружинните елементи се произвеждат от легирани пружинни стомани като 60Si2Mn или 50CrVA. Цилиндрите и структурните компоненти могат да бъдат произведени от въглеродна стомана, топлоустойчива стомана, дуплексна неръждаема стомана или сплави на основата на никел, с обработка на материала, съответстваща на NACE MR0175/ISO 15156, за да отговарят на изискванията на находищата на суров нефт и газ.

За защитни покрития офшорните съоръжения могат да използват богат на цинк епоксиден грунд с висока адхезия плюс полиуретанова покривна система, докато сухопътните тръбопроводи обикновено използват горещо поцинковане или покритие Dacromet, за да осигурят дълготрайна работа в солени пръски и промишлени атмосфери. Продуктите отговарят на стандарти, включително ASME B31.3, ASME B31.4 и MSS SP-58. Всеки корпус е снабден с табелка с изместване на товара и заключващ щифт за лесен монтаж в студено състояние и проверка на място.

Избор на място, монтаж и дългосрочна стабилност

При получаване на данни от анализа на напрежението в тръбопровода, нашият технически екип препоръчва съвпадение на пружинни закачалки за моделите на нефтената и газовата промишленост и константи на пружините за всяка опорна точка. По време на фазата на подбор се обръща специално внимание на проектното натоварване, проектното изместване, температурата и степента на корозия в околната среда, като същевременно се взема предвид допълнителното тегло на пълните с вода тръбопроводи по време на условията на хидростатично изпитване, за да се предотврати претоварване на пружината или втвърдяване.

По време на монтажа, пружинните закачалки за петролната и газовата промишленост осигуряват определен диапазон на вертикално регулиране, за да се абсорбират грешките във височината на основата и отклоненията на сглобяемите тръби. Устройствата с постоянна сила могат да бъдат оборудвани по избор с винтови или хидравлични спомагателни устройства за регулиране за прецизно подравняване дори при тежки условия на натоварване. Заключващият щифт се отстранява, след като тръбопроводът се нагрее, и закачалката влиза в експлоатация, без да се налага работа на горещо място.

По време на продължителна работа конструкцията на пружината против отпускане и редовните точки за проверка помагат на екипите за поддръжка да открият аномалии навреме. Сред нашите проекти, изнесени в повече от 45 държави, над 70% от последващите поръчки за поддръжка и закачалки идват от съществуващи клиенти. Тези данни за многократна покупка отразяват до известна степен устойчивата надеждност на нашите продукти.

Типични места за приложение в нефтени и газови съоръжения

Инсталации за флуиден каталитичен крекинг (FCC) и хидрообработка: Високотемпературните реакционни нефтопроводи и газопроводи и тръбопроводите за димни газове на регенератора изпитват големи термични премествания по време на работа със строги ограничения на натоварването на дюзите. Използването на пружинни закачалки с постоянна сила ефективно контролира интерфейсните сили върху оборудване като реактори и сепаратори от трета степен, предотвратявайки изтичане на фланцови съединения.

Терминали за втечнен природен газ и криогенни системи: Криогенните тръбопроводи между рамена за разтоварване и резервоари за съхранение, както и тръбопроводите за циркулация на хладилен агент, са изправени пред екстремни температурни разлики. Пружинните закачалки използват материали, устойчиви на криогенни процеси, за да осигурят стабилна опора по време на целия процес от студено предварително охлаждане до дълбока криогенна работа, защитавайки компенсаторите и дюзите на резервоара.

Тръбопроводи за суров петрол и продукти на дълги разстояния: Входящите и изходящите тръбопроводи в помпените станции и тръбопроводите в зоната на клапаните изпитват температурни промени в зависимост от сезоните и транспортираните среди. Променливи пружинни закачалки, комбинирани с ограничителни скоби, поддържат правилния наклон на тръбопровода, избягвайки рисковете от вибрации и водни удари, причинени от повдигане на опорната точка.

Офшорни платформи и FPSO: Тези съоръжения имат компактни пространства и са подложени на допълнителни динамични натоварвания от люлеещо се движение. Пружинни закачалки с постоянна сила с ограничителни функции могат да се използват заедно с амортисьори за компенсиране на термичното изместване, като същевременно ограничават нискочестотното люлеене, причинено от вятър и вълни, намалявайки увреждането от умора на ставите.

Качествена документация и техническа поддръжка

Започвайки от входящата повторна инспекция на пружинната тел, нашата фабрика прилага строг контрол на качеството на всеки етап: проверка на топлинното число, твърдост и металографска проверка след термична обработка, тестване на твърдостта на крайния продукт при пълен ход и тестване на адхезията на покритието. Всяка партида пружинни закачалки за нефтената и газовата промишленост може да бъде предоставена със сертификати за качество на материалите, доклади от инспекции, декларации за съответствие с NACE и документи за сертифициране на ASME в подкрепа на одитите на задгранични проекти.

Нашият технически екип може да предостави подробни ръководства за инсталиране и препоръки за регулиране на студено състояние, както е необходимо, и може да си сътрудничи с трета страна за наблюдение или надзор на място.

Ако трябва да конфигурирате пружинни закачалки за нефтената и газовата промишленост за конкретен петролен и газов проект, моля, предоставете чертежи на тръбопровода, отчети за изчисляване на напрежението и данни за околната среда на място. Ние ще доставим доклад за избор, включващ изчисления на хода на натоварване и препоръчителните височини на монтажа, а не само списък от стандартни модели, като ви помагаме да контролирате общите разходи, като същевременно гарантираме безопасна и надеждна работа на вашата поддържаща система за тръбопровод през целия й жизнен цикъл.
