Променлива пружинна опора за тръбопроводе основен компонент за промишлени тръбопроводни системи, които изпитват вертикално движение, причинено от топлинно разширение, свиване, вибрации или променящи се работни условия.Тяншунпроизвежда стандартизирани и персонализирани пружинни опорни решения, предназначени да балансират натоварванията на тръбопроводите, да поемат контролирано изместване и да помогнат за защита на свързаното оборудване в взискателни приложения като електроцентрали, нефтохимически съоръжения, нефтени и газови системи и проекти за пречистване на вода.
Една правилно проектирана система за поддържане на тръби трябва да прави повече от това да носи статичното тегло на тръбопровода. Индустриалните тръбопроводи могат да се движат при промяна на температурите и работните условия, създавайки допълнителни сили при опорите, дюзите на оборудването, клапаните, фланците и структурните връзки. Опора с променлива пружина за тръбопровод използва еластичните характеристики на пружина, за да осигури непрекъсната опора, като същевременно позволява контролирано вертикално движение. Тази статия обяснява неговия принцип на работа, ключови компоненти, технически спецификации, приложения, фактори за избор и производствени съображения, като помага на инженерите и индустриалните купувачи да разберат кога променливата пружинна опора е подходящо решение.
Съдържание
- Какво представлява променлива пружинна опора за тръбопровод?
- Защо е необходима опора с променлива пружина?
- Как работи опората с променлива пружина?
- Какви са основните технически спецификации?
- Какви са основните компоненти?
- Какви са основните предимства?
- Къде се използва опора с променлива пружина?
- Как трябва да изберете правилната пружинна опора?
- Защо качеството на производството е от значение?
- Как се сравнява с други опори за тръби?
- Често задавани въпроси
- Заключение
Какво представлява променлива пружинна опора за тръбопровод?

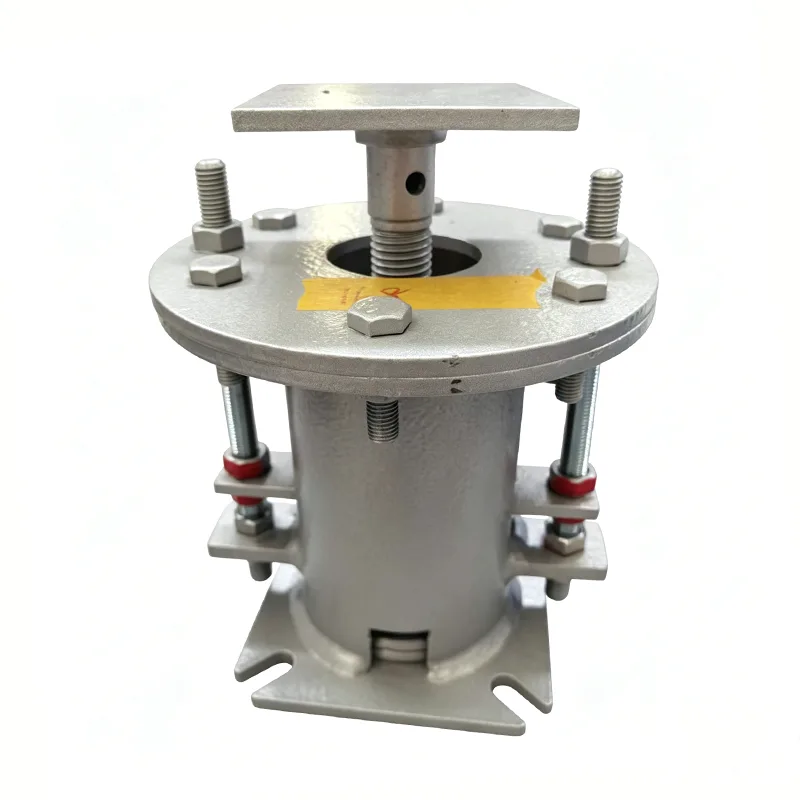

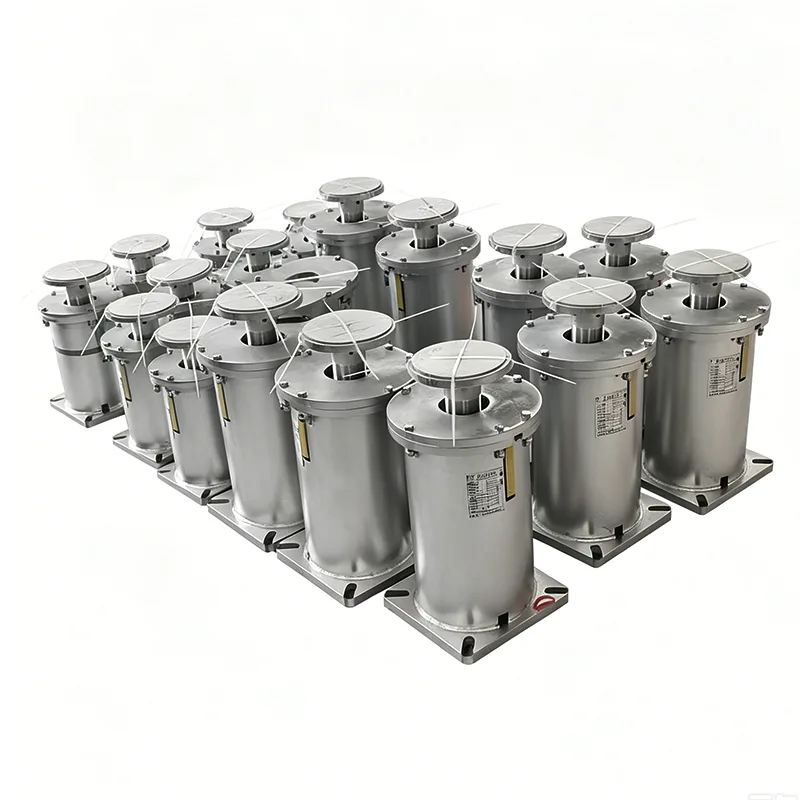

Променлива пружинна опора за тръбопровод е еластична механична опора, предназначена да носи тежестта на тръбопровода, като същевременно поема вертикално изместване. Вместо напълно да ограничава движението на тръбопровода, той използва пружинен механизъм, за да осигури поддържаща сила, която се променя в зависимост от деформацията на пружината.
Този дизайн е особено полезен за промишлени тръбопроводи, изложени на температурни колебания. Например тръбопровод за пара може да се движи вертикално, докато се нагрява по време на работа и се свива след спиране. Твърда опора може да ограничи това движение и да прехвърли нежелани сили към тръбопроводната система. Променлива пружинна опора осигурява контролирана гъвкавост, като същевременно продължава да носи необходимото натоварване.
Тяншун произвежда продукти за поддържане на тръбопроводи от 2012 г. и съобщава, че е доставил повече от 800 000 комплекта за индустриални проекти по целия свят. Неговата гама от променливи пружинни опори включва множество конфигурации, товароносимост, опции за пътуване и персонализирани решения за различни инженерни изисквания.
Защо е необходима опора с променлива пружина?
Инженерингът на тръбопроводи включва баланс между структурна опора и контролирано движение. Тръбопроводът трябва да остане адекватно поддържан, без да създава прекомерно вторично напрежение, когато позицията му се промени по време на работа.
- Термично движение:Побира контролирано вертикално изместване, причинено от нагряване и охлаждане.
- Разпределение на натоварването:Поддържа непрекъсната поддръжка за тръби и свързани компоненти.
- Управление на стреса:Помага за намаляване на прекомерните сили, предавани към свързаното оборудване.
- Контрол на вибрациите:Осигурява еластичен поддържащ механизъм за работещи тръбопроводни системи.
- Защита на оборудването:Помага за намаляване на нежеланото натоварване около чувствителните дюзи, фланци и връзки.
- Инженерна гъвкавост:Могат да бъдат избрани различни конфигурации според условията на монтаж.
Правилният избор трябва да се основава на действителните инженерни параметри, а не само на диаметъра на тръбата. Теглото на тръбопровода, работната температура, вертикалното изместване, монтажната позиция и наличното структурно пространство влияят върху избора на опора.
Как работи опората с променлива пружина?
Основният принцип на действие се основава на еластичното поведение на пружината. Когато тръбопроводът се движи вертикално, пружината се отклонява и нейната опорна сила се променя съответно. Това позволява на опората да следва движението на тръбопровода, докато продължава да носи товара.
Когато поддържаният тръбопровод се движи надолу, пружината се компресира допълнително и нейната поддържаща сила се увеличава. Когато тръбопроводът се движи нагоре, компресията на пружината намалява и поддържащата сила намалява. Получената промяна в натоварването се контролира в рамките на проектирания работен диапазон.
Тази характеристика прави променливите пружинни опори подходящи за системи, при които се очаква вертикално термично движение, но е приемливо определено количество вариация на натоварването. За приложения, изискващи изключително ниска вариация на опорната сила в голям диапазон на движение, инженерите могат вместо това да обмислят постоянна пружинна опора.
Какви са основните технически спецификации?
Техническите спецификации трябва да съответстват на действителния дизайн на тръбопровода. Tianshun предоставя множество конфигурации, предназначени да покрият различни индустриални работни условия.
| Спецификация | Типичен диапазон или опция | Инженерна цел |
|---|---|---|
| Конфигурация на поддръжката | Тип A, B, C, D, E, F, G | Осигурява гъвкавост на монтажа |
| Пружинен размер | № 0–бр. 22 | Отговаря на различни изисквания за натоварване |
| Обхват на пътуване | 30, 60, 90, 120, 180 мм | Побира различни вертикални движения |
| Оперативно натоварване | 0,2–400 kN | Поддържа различни натоварвания на тръбопровода |
| Посока на движение | Нагоре/надолу | Съвпада с очакваното термично изместване |
| Променливост на натоварването | ≤25% стандарт | Контролира промяната на опорната сила |
| Материал на корпуса | Въглеродна стомана Q235/Q355 | Осигурява структурна здравина |
| Повърхностна обработка | Горещо поцинковани/боядисани | Подобрява устойчивостта на околната среда |
Тъй като работните условия варират от един проект до друг, тези стойности трябва да се третират като референции за избор, а не като заместител на специфични за проекта инженерни изчисления.
Какви са основните компоненти?
Опора с променлива пружина обикновено комбинира няколко механични компонента в един контролиран опорен възел. Всяка част допринася за надеждна работа и монтаж.
- Спирална пружина:Основният еластичен елемент, който генерира опорната сила.
- Горни и долни свързващи плочи:Свържете опората с монтажа на тръбопровода и структурните елементи.
- Индикатор за натоварване:Предоставя информация за позицията на пружината, натоварването или изместването.
- Заключващо устройство:Помага за осигуряване на пружината по време на транспортиране, монтаж и пускане в експлоатация.
- Защитен корпус:Помага за защита на пружинния механизъм от прах, дъждовна вода и замърсители от околната среда.
За взискателни промишлени проекти изборът на компонент трябва да вземе предвид работната температура, излагането на корозия, условията на натоварване, изискванията за поддръжка и средата на инсталиране.
Какви са основните предимства?
Основното предимство на опората с променлива пружина за тръбопровод е способността й да комбинира опора на товара с контролирано вертикално движение. Това го прави практичен избор за много термично активни тръбопроводни системи.
- Контролирано термично изместване:Пружинният механизъм следва вертикалното движение на тръбата, без да ограничава напълно тръбопровода.
- Предсказуемо изменение на натоварването:Поддържащата сила се променя в зависимост от деформацията на пружината в рамките на проектирания диапазон.
- Богат избор на спецификации:Различните размери на пружините и диапазоните на движение позволяват на инженерите да напаснат поддържащия капацитет към изискванията на проекта.
- Гъвкава инсталация:Множество опорни конфигурации могат да поемат различни структурни подредби.
- Удобство при поддръжка:Модулните компоненти могат да опростят проверката, подмяната и обслужването.
- Персонализиране:За нестандартни проекти могат да се вземат предвид специални изисквания за натоварване, изместване, материал или размери.
Къде се използва опора с променлива пружина?
Променливите пружинни опори обикновено се разглеждат за промишлени тръбопроводни системи, при които възниква вертикално движение по време на нормална работа. Типичните приложения включват:
- Тръбопроводи за пара и питателна вода в ТЕЦ
- Кондензни и спомагателни тръбопроводни системи
- Тръбопроводи за петрохимични процеси
- Тръбопроводи за свързване на топлообменник
- Системи за транспортиране на нефт и газ
- Компресорни станции и вентилни камери за природен газ
- Централни отоплителни мрежи
- Пречиствателни съоръжения за вода и отпадни води
- Корабни и офшорни тръбопроводни системи
Например, във високотемпературна технологична линия, многократното нагряване и охлаждане може да доведе до промяна на височината на тръбата. Правилно избраните пружинни опори могат да поемат това движение, като същевременно поддържат опора за тръбопровода през целия работен цикъл.
Как трябва да изберете правилната пружинна опора?
Правилният избор започва с точни данни за проекта. Закупуването на пружинна опора въз основа само на номиналния размер на тръбата може да доведе до неподходящ товароносимост или обхват на движение.
Инженерите и купувачите трябва да подготвят следната информация, преди да поискат оферта:
- Работно натоварване на тръбопровода
- Монтиран или студен товар
- Работно или горещо натоварване
- Очаквана вертикална денивелация
- Посока на движение
- Работна температура
- Тегло на тръбопровода и изолацията
- Място за монтаж и налично пространство
- Необходим материал и повърхностна обработка
- Приложими проектни стандарти и документация
Предоставянето на пълна информация позволява на професионален доставчик на променлива пружинна опора да препоръча подходяща конфигурация и да избегне ненужно препроектиране по време на монтажа.
Защо качеството на производството е от значение?
Ефективността на пружинната опора зависи в голяма степен от точността на пружината, качеството на материала, последователността на размерите, калибрирането на натоварването и качеството на сглобяването. Следователно производственият контрол е важен, когато опората стане част от критична индустриална тръбопроводна система.
Тяншун заявява, че неговият производствен процес включва проверка на суровините, производство на пружини с ЦПУ, тестване на ефективността на пружините, проверка на размерите на готовия продукт, калибриране на товара и проверка преди доставка. Нейната система за управление на качеството е сертифицирана по ISO 9001:2015, докато компанията заявява, че нейните продукти отговарят на международните стандарти, включително изискванията на CE и API.
За големи промишлени поръчки купувачите също трябва да обмислят дали производителят може да предостави подходящи записи от инспекции, данни за товара, документация за материалите, информация за размерите и техническа поддръжка. Тези документи могат да направят инсталирането, пускането в експлоатация и бъдещата поддръжка по-лесно проследими.
Как се сравнява с други опори за тръби?
Променливите пружинни опори не са предназначени да заменят всеки тип тръбна опора. Подходящото решение зависи от количеството движение на тръбопровода и приемливото изменение на опорната сила.
| Фактор за сравнение | Променлива пружинна опора | Твърда опора за тръби | Постоянна пролетна поддръжка |
|---|---|---|---|
| Вертикално движение | Позволява контролирано движение | Като цяло ограничава движението | Побира по-големи движения |
| Вариация на натоварването | Умерен | Може да се промени рязко при условия на задържане | Много ниско |
| Типично приложение | Общо термично изместване | Минимална денивелация | Голямо изместване или чувствителни системи |
| Структурна сложност | Среден | ниско | По-високо |
| Ниво на разходите | Среден | Като цяло по-ниски | Като цяло по-високи |
Основното разграничение е връзката между движение и поддържаща сила. Променлива опора на пружината позволява на опорната сила да се променя в рамките на определен диапазон, докато постоянната опора на пружината е проектирана да поддържа много по-постоянна опорна сила в целия диапазон на движение.
Често задавани въпроси
Каква е основната функция на опора с променлива пружина за тръбопровод?
Основната му функция е да поддържа натоварването на тръбопровода, като същевременно позволява контролирано вертикално движение, причинено от топлинно разширение, свиване, вибрации или променящи се работни условия.
Кога трябва да се използва опора с променлива пружина вместо твърда опора?
Променлива пружинна опора трябва да се има предвид, когато тръбопроводът трябва да се движи вертикално по време на работа. Твърдата опора обикновено е по-подходяща, когато движението е минимално и задържането е приемливо.
Каква е разликата между променливи и постоянни пружинни опори?
Променлива опора на пружината променя опорната си сила, когато пружината се отклони. Постоянната опора на пружината е проектирана да поддържа по-почти постоянна опорна сила в целия си определен диапазон на движение, което я прави полезна за приложения, при които промяната на натоварването трябва да бъде сведена до минимум.
Каква информация е необходима при поръчка на опора с променлива пружина?
Важната информация обикновено включва работно натоварване, студено натоварване, горещо натоварване, вертикално изместване, посока на движение, работна температура, условия на монтаж, налично пространство, изисквания за материали и приложими инженерни стандарти.
Може ли Tianshun да предостави персонализирани решения за поддръжка на пружини?
да Tianshun предоставя стандартизирани продукти, както и персонализирани решения за специални товароносимости, изисквания за пътуване, размери, ограничения за инсталиране, материали и изисквания за повърхностна обработка.
Заключение
Правилно подбранПроменлива пружинна опора за тръбопроводможе да осигури практически баланс между поддържане на натоварването на тръбопровода и контролирано термично движение. Като позволява вертикално изместване, като същевременно поддържа предвидима опорна сила, той може да помогне за управление на напрежението в тръбопроводите и да защити свързаното оборудване в производството на електроенергия, нефтохимическата промишленост, нефт и газ, пречистване на вода и други индустриални приложения. Най-подходящият модел винаги трябва да се избира според действителното натоварване, изместване, температура, монтаж и структурни изисквания. Със стандартизирани конфигурации, възможности за персонализиране, процедури за контрол на качеството и техническа поддръжка, Tianshun може да осигури решения за поддържане на пружини за широк спектър от индустриални тръбопроводни проекти. Ако планирате нова тръбопроводна система, замяна на съществуващи опори или оценка на персонализирано решение за пружинна опора,свържете се с насс вашите технически изисквания, за да обсъдите подходящата продуктова конфигурация и оферта.
