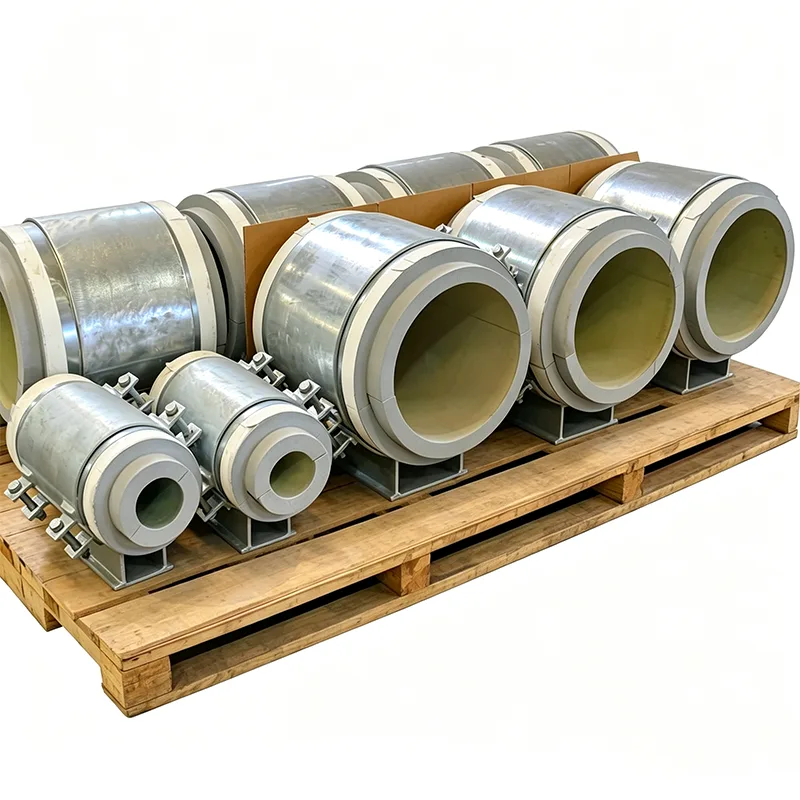

Как може предварително изолирана тръбна плъзгаща опора да подобри топлинната ефективност и надеждността на тръбопровода

Като опитен производител на поддръжка на тръбопроводи,ТяншуносигуряваПредварително изолирана опора за плъзгане на тръбирешения, предназначени да поемат топлинно движение, като същевременно поддържат непрекъснатост на изолацията. Тези интегрирани възли помагат на индустриалните проекти да намалят топлинните мостове, да опростят монтажа и да подобрят надеждността на изолираните тръбопроводни системи.

Предварително изолирана опора за плъзгане на тръби съчетава носеща изолация с плъзгащ се интерфейс с ниско триене, което позволява на тръбопроводите да се разширяват и свиват, без да се компрометира термичната защита. За разлика от конвенционалните подпори, които изискват изолацията да бъде изрязана и реконструирана на място, интегрираният дизайн помага да се поддържа непрекъсната изолационна обвивка и по-надеждна бариера срещу пара. Тази статия обяснява как работят тези опори, кои материали отговарят на различни работни температури, как да изберете правилната конфигурация и какво трябва да имат предвид инженерите, когато определят опора за пара, охладена вода или криогенна услуга.

Съдържание

1. Какво е предварително изолирана тръбна плъзгаща опора?

2. Как работи системата за плъзгане и изолация?

3. Какви са основните инженерни предимства?

4. Кои материали са подходящи за различни температури?

5. Как избирате правилната опора за плъзгане на тръба?

6. Къде се използват предварително изолирани тръбни плъзгащи се опори?

7. Какво трябва да проверят купувачите преди да поръчат?

8. Често задавани въпроси

9. Как Tianshun може да подкрепи вашия проект?

1. Какво е предварително изолирана тръбна плъзгаща опора?

Предварително изолирана опора за плъзгане на тръба е конструиран компонент, който поддържа изолиран тръбопровод, като същевременно позволява контролирано движение по неговата ос. Той интегрира структурна опора, носещ изолационен блок и плъзгащ се интерфейс в координиран монтаж.

Промишлените тръбопроводи претърпяват промени в размерите, тъй като работните температури се повишават и падат. Тръбопроводите за пара се разширяват по време на стартиране, тръбите за охладена вода изпитват различни топлинни условия от околната среда, а криогенните тръбопроводи се свиват значително по време на работа. Ако опорната система възпрепятства необходимото движение, може да се развият прекомерни сили при тръбните връзки, дюзите на оборудването, котвите и други структурни точки.

Конвенционалните опори могат да създадат друг проблем: изолацията често се прекъсва на мястото на опората. Може да се наложи работниците на обекта да изрежат изолацията около металната обувка и след това да реконструират защитната обвивка. Лошото подравняване, компресираната изолация или непълното уплътняване могат да намалят топлинните характеристики.

Предварително изолираната плъзгаща се опора се справя с тези предизвикателства чрез комбиниране на термична изолация и контролирано движение в една фабрично сглобена единица. Проектът трябва да съответства на натоварването на тръбопровода, температурата, спецификацията на изолацията и очакваното изместване.

2. Как работи системата за плъзгане и изолация?

Сглобката е проектирана да пренася натоварването на тръбата върху носещата конструкция, като същевременно поддържа плъзгащия механизъм отделен от основната изолационна функция. Всеки компонент има специфично инженерно предназначение.

Носещ изолационен блок

Твърдият изолационен блок поддържа натоварването на тръбата, като същевременно ограничава преноса на топлина между тръбата и стоманената конструкция. Неговият материал, дебелина, якост на натиск и геометрия трябва да са подходящи за проектната температура и условията на натоварване. Блокът трябва да бъде проверен спрямо работни, монтажни и приложими тестови натоварвания.

Плъзгащ се интерфейс с ниско триене

Типична конфигурация използва полирана плъзгаща повърхност от неръждаема стомана, съчетана с PTFE или импрегнирана с графит плъзгаща подложка. Точното подреждане зависи от дизайна. Интерфейсът позволява аксиално движение, като същевременно помага за контролиране на триенето и произтичащите от това сили, предавани към опорната структура.

Необходимият ход на плъзгане трябва да се определи от анализа на напрежението в тръбопровода. Проектантите трябва да вземат предвид предвиденото изместване, посоката на движение, коефициента на триене, реакциите на опората и подходящото отклонение за условията на проекта.

Интегрирана пароизолация

За студени и криогенни услуги контролът на влагата е особено важен. Интегриран уплътнителен фланец може да осигури определена точка на свързване за съседната изолационна обвивка и бариера срещу пара. Правилното уплътняване на място помага за ограничаване на проникването на влага, което в противен случай може да влоши изолационните характеристики и да увеличи рисковете от корозия.

Плъзгащият се интерфейс също се нуждае от подходяща защита от строителни отпадъци, вода и други замърсители. Окончателното заграждение и детайлите на уплътнението трябва да бъдат потвърдени спрямо одобрените от производителя чертежи.

3. Какви са основните инженерни предимства?

Интегрирането на функциите за изолация и плъзгане може да подобри последователността на монтажа и да намали често срещаните проблеми на местата за поддържане на тръби.

• Контролирано термично движение:Плъзгащият се интерфейс побира определено аксиално изместване, без да е необходимо целият опорен възел да се движи.
• Намален термичен мост:Изолационният блок разделя опорните компоненти от страната на тръбата от носещата стомана, като помага за ограничаване на нежелания пренос на топлина.
• Подобрена непрекъснатост на изолацията:Фабричната интеграция намалява необходимостта от модификация на изолацията на мястото на поддръжката.
• По-добра защита от влага:Правилно проектираната и монтирана бариера срещу пара помага да се предотврати навлизането на влага в изолацията за студена експлоатация.
• По-последователна инсталация:Фабрично сглобените компоненти намаляват зависимостта от импровизирана изработка на място и подравняване.
• По-ясни изисквания за проверка:Дефинираните материали, размери, граници на движение и документация правят инженерния преглед и инсталационните проверки по-лесни за организиране.

Тези предимства зависят от правилното проектиране и монтаж. Плъзгащата се опора не може да компенсира неправилен модел на напрежение в тръбата, недостатъчна якост на изолация, недостатъчен ход или лошо уплътнена бариера срещу пара.

4. Кои материали са подходящи за различни температури?

Изборът на материал е една от най-важните стъпки при определянето на предварително изолирана тръбна плъзгаща опора. Изолацията трябва да издържа на работната температура и натоварването на натиск, като същевременно поддържа приемливи топлинни характеристики. Плъзгащите се материали също трябва да са съвместими с очакваното натоварване, движение, среда и изисквания за поддръжка.

Както е описано на продуктовата страница за плъзгаща се опора за предварително изолирана тръба на Tianshun, опциите за материали могат да покриват експлоатационни условия, вариращи от приблизително -196°C до +650°C, в зависимост от избраната изолация и конкретния дизайн. Тези крайни точки не трябва да се тълкуват като универсален рейтинг за всяка конфигурация.

Инженерите трябва да потвърдят допустимата работна температура, якостта на натиск при проектна температура, дебелината на изолацията, границите на плъзгащия се материал и съвместимостта на всички компоненти, преди да одобрят окончателна спецификация.

5. Как избирате правилната опора за плъзгане на тръба?

Изборът на опора въз основа само на номиналния диаметър на тръбата може да доведе до скъпи ревизии на проекта. Надеждната спецификация разглежда заедно механичните, термичните и инсталационните изисквания.

Стъпка 1: Определете работните условия

Идентифицирайте нормалната работна температура, минималните и максималните проектни температури, условията на налягане и съответните сценарии за стартиране или изключване. Тези фактори влияят върху избора на изолация и очакваното движение на тръбопровода.

Стъпка 2: Установете механичното натоварване

Посочете работното тегло на тръбата, теглото на течността, теглото на изолацията и облицовката, приложимите динамични натоварвания и съответните натоварвания при хидротест. Изолационният блок трябва да се проверява спрямо управляващия случай на натоварване, а не само спрямо нормалното работно тегло.

Стъпка 3: Изчислете необходимия ход на плъзгане

Използвайте одобрения анализ на напрежението в тръбопровода, за да установите очакваното движение на мястото на опората. Потвърдете посоката на движение, проектното изместване, размерите на плъзгащия интерфейс и необходимата хлабина.

Стъпка 4: Съпоставете конфигурацията на изолацията

Посочете външния диаметър на тръбата, изолационния материал, дебелината на изолацията и изискванията за бариера срещу пара. Геометрията на опората трябва да се подравнява със съседната изолационна система и да се избягва създаването на празнини или уязвими уплътнителни преходи.

Стъпка 5: Потвърдете структурното подреждане

Определете дали опората изисква стандартна плъзгаща се конфигурация, странични водещи плочи или други ограничители, специфични за проекта. Направляваните опори могат да позволят аксиално движение, като същевременно ограничават страничното изместване, но местата на задържане трябва да бъдат координирани с цялостния дизайн на напрежението на тръбопровода.

За по-широк преглед на опорните конфигурации прегледайте гамата опори за промишлени тръби на Tianshun и координирайте избраната поддръжка с пълния график за поддръжка на проекта.

6. Къде се използват предварително изолирани тръбни плъзгащи се опори?

Тези опори са особено полезни, когато тръбопроводът се нуждае както от термична защита, така и от контролирано движение. Често срещаните приложения включват:

• Генериране на електроенергия:Парни и кондензни системи, изложени на повтарящи се температурни промени.
• Централно охлаждане:Мрежи за охладена вода, където трябва да се контролират топлинните мостове и кондензацията.
• ВПГ и криогенни съоръжения:Нискотемпературни тръбопроводни системи, изискващи подходяща изолация и допуски за движение.
• Химическа обработка:Процесни линии, пренасящи горещи или студени флуиди при определени работни условия.
• Индустриални тръбни стелажи:Дълги хоризонтални участъци, при които топлинното разширение трябва да бъде приспособено към определени опорни точки.

Помислете за тръбопровод за охладена вода, инсталиран във влажна промишлена сграда. Ако конвенционална стоманена опора прекъсне изолацията, около опората може да се образува конденз, което потенциално да допринесе за корозия и влошаване на изолацията. Правилно избраната предварително изолирана плъзгаща опора може да намали този топлинен мост, като същевременно позволява на тръбата да се движи, както е проектирано.

Действителният резултат зависи от спецификацията на изолацията, опорните натоварвания, условията на околната среда, качеството на монтажа и непрекъснатостта на цялата система за бариери срещу пара.

7. Какво трябва да проверят купувачите преди да поръчат?

За екипите за възлагане на обществени поръчки по проекти пълното техническо запитване помага на производителите да изготвят по-точна оферта и намалява риска от пропуски в спецификациите.

Подгответе следната информация, преди да поискате предложение:

• Външен диаметър на тръбата, номинален размер и материал на тръбата.
• Работна температура, минимална проектна температура и максимална проектна температура.
• Изолационен материал, дебелина и изисквани топлинни характеристики.
• Работни, случайни и хидротестови натоварвания, където е приложимо.
• Необходим аксиален ход и всички изисквания за странично насочване.
• Размери на основната плоча, детайли за монтаж и налично свободно пространство за монтаж.
• Защита от корозия, условия на околната среда и специфични за проекта изисквания към материалите.
• Необходим обхват на инспекция, сертификати за материали, отчети за размерите и документация за изпитване.

Помолете производителя да потвърди проектните допускания, допустимите натоварвания, изолационните свойства, хода на плъзгане и подробностите за интерфейса. Когато е необходимо, организирайте инспекция от трета страна или тестване при свидетел като отделно дефинирана проектна услуга.

Фабричната инспекция и документация могат да подобрят проследимостта, но купувачите трябва да правят разлика между вътрешни проверки на качеството и тестване, извършено от независимо акредитирана трета страна. Обхватът на проверката трябва да бъде съгласуван преди започване на производството.

8. Често задавани въпроси

Q1: Каква е основната разлика между стандартна тръбна обувка и предварително изолирана опора за плъзгане на тръба?

Стандартната тръбна обувка основно поддържа тръбопровода и може да изисква изрязване и реконструкция на изолация около него. Предварително изолирана тръбна плъзгаща опора интегрира носещ изолационен блок и плъзгащ се интерфейс, помагайки за запазване на термичната изолация, като същевременно поема определено движение.

Въпрос 2: С какъв температурен диапазон може да се справи предварително изолирана опора за плъзгане на тръби?

Работният диапазон зависи от изолационния материал и цялостния дизайн на монтажа. Tianshun изброява опции, вариращи от приблизително -196°C за подходящи криогенни конфигурации до +650°C за подходяща високотемпературна изолация. Действително допустимият диапазон трябва да бъде потвърден за избраните материали, натоварвания и работни условия.

Q3: Как се определя необходимият ход на плъзгане?

Необходимият ход се установява чрез анализ на напрежението в тръбопровода, като се вземат предвид топлинното разширение или свиване, местоположението на опората, посоката на движение и съответните работни сценарии. Плъзгащата се повърхност трябва да осигурява достатъчен ход, без да достига своите механични граници.

Q4: Може ли предварително изолирана опора за плъзгане на тръба също да ограничи странично движение?

да Водещите плочи могат да бъдат включени в подходящи конфигурации, за да позволят аксиално движение, като същевременно ограничават страничното изместване. Подреждането на направляващите и хлабините трябва да бъдат координирани с анализа на напрежението на тръбопровода и проекта за поддържане на проекта.

В5: Какви документи трябва да придружават подкрепата?

В зависимост от договорения обхват на доставка, документацията може да включва сертификати за стоманени материали, листове с данни за изолационни материали, информация за изпитване на триене при плъзгане, доклади за инспекция на размерите и съответни фабрични инспекционни записи. Потвърдете необходимите стандарти, проследимост и всички изисквания за тестване от трета страна в спецификацията за покупка.

9. Как Tianshun може да подкрепи вашия проект?

Надеждната предварително изолирана опора за плъзгане на тръби трябва да балансира структурното натоварване, топлоизолацията, плъзгането и защитата от влага. Третирането на тези изисквания като един координиран дизайн помага за намаляване на несигурността при инсталиране и поддържа дългосрочната надеждност на тръбопровода.

Тяншун произвежда поддържащи продукти за тръбопроводи в своето съоръжение в Янгжу от 2012 г. и доставя решения за промишлени тръбопроводни приложения, включително пара, охладена вода и криогенни услуги. Чрез преглед на размерите на тръбите, изискванията за изолация, проектните натоварвания и данните за движението, инженерният екип може да помогне при идентифицирането на подходяща опорна конфигурация и да изясни документацията, необходима за вашия проект.

Ако търсите персонализиранПредварително изолирана опора за плъзгане на тръбиза нова инсталация или надграждане на съществуващ тръбопровод, подгответе своя график за поддръжка на тръби, спецификации за изолация и данни за анализ на напрежението, преди да поискате оферта. Посетете продуктовата страница на Tianshun, за да прегледате наличния дизайнерски подход исвържете се с насза да обсъдим вашите технически изисквания, опции за материали, обхват на проверка и нужди за изпълнение на проекта.
