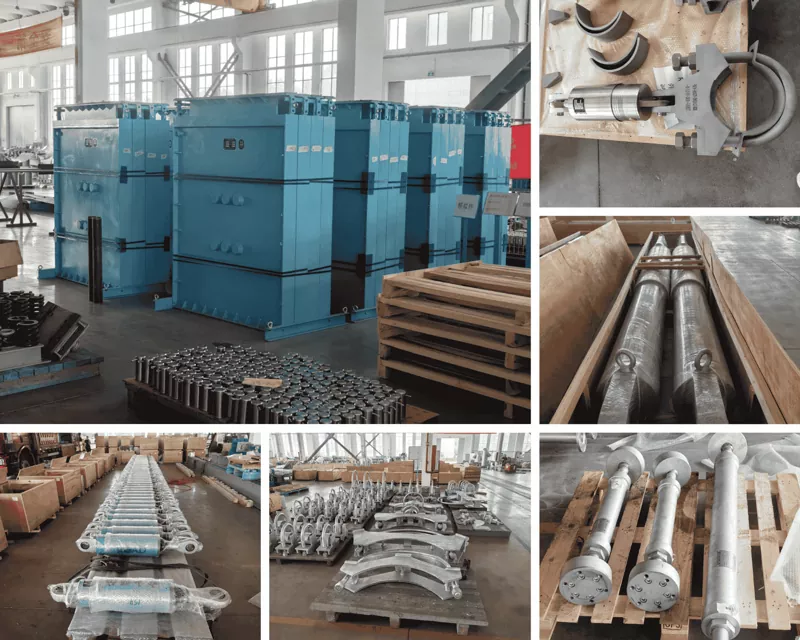

Ограничена скоба с изкълчване

Ограничената скоба с изкълчване или BRB е структурен предпазител за сгради. Той поема аксиалната сила от земетресение и я разсейва чрез стабилна пластичност на стоманена сърцевина, която е предотвратена от изкривяване от външен корпус. Тъй като скобата се държи почти еднакво при опън и компресия, инженерите могат да предскажат как ще работи и къде ще настъпи повредата.

Yangzhou Tianshun произвежда тези скоби както за нови стоманени рамки, така и за сеизмични модернизации. Нашето участие в технологията за затихване датира от повече от двадесет години, а скобите се произвеждат по система, сертифицирана по ISO 9001:2015, в специално производствено съоръжение в Дзянсу, Китай.

Как трите компонента работят заедно

Стоманената сърцевина

Цялото аксиално натоварване преминава през ядрото. Средната част е оразмерена така, че да се поддава по време на земетресение на проектно ниво, докато крайните зони имат по-голямо напречно сечение, което остава еластично. Това принуждава нееластичната деформация в известна област, давайки на строителния инженер висока степен на увереност в режима на повреда. Класовете стомана на сърцевината обикновено са LY100, LY160 или LY225, избрани така, че да отговарят на необходимия капацитет на провлачване.

Отлепващият слой

Между стоманената сърцевина и външната обвивка се намира материал, който елиминира връзката и триенето. Този слой гарантира, че корпусът няма аксиално натоварване и позволява на сърцевината да се разширява и свива свободно. Без него обвивката ще поеме сила и ще компрометира симетричното хистеретично поведение на скобата.

Корпусът

Най-често запълнена с бетон стоманена тръба, кожухът осигурява само странично задържане. Неговата твърдост на огъване предотвратява изкривяването на тънката сърцевина при натиск, което позволява на скобата да достигне пълно разтягане и в двете посоки без влошаване на здравината.

Практически предимства пред конвенционалните брекети

Ограничените с изкълчване рамки с скоби или BRBF носят няколко практически предимства в сравнение със специалните рамки с концентрични скоби (SCBF). Тъй като BRB може да разсейва енергия чрез стабилни, повтарящи се цикли, строителните кодове често определят по-висок фактор на поведение - R=8 в много разпоредби. Полученото намаление на проектните сеизмични натоварвания може да се превърне в по-малки колони и греди, по-леки връзки и намалени изисквания към основата.

На място BRB обикновено се издигат по-бързо. Връзките обикновено са по-прости и скобата пристига като единична сглобена единица, а не като множество части, които да бъдат зашити заедно във въздуха.

След силно земетресение щетите се концентрират в сменяемото ядро. Проверката и смяната на скоба е дефинирана процедура, много по-проста от ремонта на обикновена скоба. Тази сменяемост също така прави BRB привлекателни за преоборудване на по-стари сгради, където скобите могат да бъдат завинтени в съществуващи рамки, за да се повиши сеизмичното представяне без пълно преустройство.

Независими проучвания отбелязват спестявания до $5 на квадратен фут, когато BRBF заменят други сеизмични системи, водени от комбинирания ефект на по-лека структура, по-бързо изграждане и по-прости връзки.

Технически обхват

Всяка скоба е оразмерена според специфичните за проекта сили и граници на отклонение. Нашата инженерна група работи с регистрирания строителен инженер, за да финализира основната площ, твърдостта и геометрията на връзката.

Тестване и документация

Преди BRB да напусне фабриката, той преминава през цикличен тест за приемане при прогресивно нарастващи работни обеми. Ние проверяваме максималните сили при опън и компресия, потвърждаваме, че хистерезисните вериги са стабилни и проверяваме дали кумулативната нееластична деформация отговаря на изискванията на проекта. Пълният доклад от теста е част от пакета документация, доставен с скобата.

Проследимостта на материала обхваща всяка стоманена плоча до нейното топлинно число. Записите на материалите на корпуса и докладите за проверка на заварките са включени като стандарт. Когато даден проект изисква тестване за квалификация на прототип в независима лаборатория, ние управляваме и този процес.

Където са инсталирани BRB

Високи сгради – стоманени и композитни кули в сеизмични региони, където контролът на дрейфа и архитектурната гъвкавост имат значение.

Летища и транспортни центрове – конструкции с дълги разстояния, които се нуждаят от разсейване на енергията без тежки укрепващи елементи, затрупващи открити пространства.

Училища и болници – съоръжения, които се очаква да функционират след земетресение, като подмяната на скоби е планирана като проста операция по поддръжка.

Конгресни центрове и изложбени зали – големи обеми без колони, където скоби могат да бъдат подредени в различни конфигурации, за да отговарят на архитектурата.

Промишлени сгради – тежкото оборудване повишава сеизмичната маса; BRB осигуряват странично съпротивление, без да заемат излишно пространство.

Проекти за модернизация – съществуващите бетонни или стоманени рамки могат да бъдат надградени чрез добавяне на външно монтирани BRB, докато сградата остава частично работеща.

Често задавани въпроси

Как BRB се различава от стандартната стоманена скоба?

Стандартната скоба се изкривява при натиск и губи здравина, създавайки асиметрична реакция. BRB се поддава и в двете посоки без изкълчване, така че разсейването на енергия за цикъл е стабилно и предвидимо.

Могат ли BRB да се използват в бетонни конструкции?

да Те са най-често срещани в стоманени рамки, но могат да бъдат свързани към бетонни сгради или за нова хибридна конструкция, или за сеизмични модернизации. Крайните детайли се проектират за всеки случай.

Какво се случва със скобата след силно земетресение?

Сърцевината може да покаже постоянно удължение и обвивката остава непокътната. Повредената скоба се отвинтва и се заменя. Процедурата обикновено е описана в плана за инспекция след земетресение и реагиране на проекта.

Само скобата ли доставяте или и връзките?

Ние доставяме пълния комплект скоби — сърцевина, корпус, крайни зони и свързващи плочи. Интерфейсът с рамката е съгласуван със строителния инженер на проекта.

Каква документация идва с всяка поръчка?

Сертификати за мелница, записи на материалите на корпуса, сертификати за покритие или огнеустойчивост, когато се изисква, доклади за заварки и протокол от фабрично приемане за всяка скоба. За проекти по AISC 341 или EN 15129 ние предоставяме пълен пакет за съответствие.

Какви срокове за изпълнение трябва да очакваме?

Сроковете за изпълнение зависят от количеството и сложността на крайните връзки. Като ръководство стандартното производство продължава между осем и дванадесет седмици след одобрението на чертежа. Ние ви информираме за напредъка на всеки ключов етап.

Работа с Tianshun

Изпратете ни проектните сили, границите на дрейфа на историята и предпочитания тип връзка. Инженер, а не просто координатор по продажбите, ще прегледа входа и ще отговори с предварителна конфигурация на скоби и план за тестване в рамките на един работен ден.

Персонализираните основни материали, специалната огнеупорна защита и специфичните за проекта квалификационни програми са част от нашите ежедневни доставки, а не изключения. След доставката оставаме на разположение за поддръжка при инсталиране и насоки за инспекция след земетресение.

Ограничени скоби, които предпазват конструкцията, като се поддават по контролиран начин и са лесни за проверка и подмяна, когато треперенето спре.
