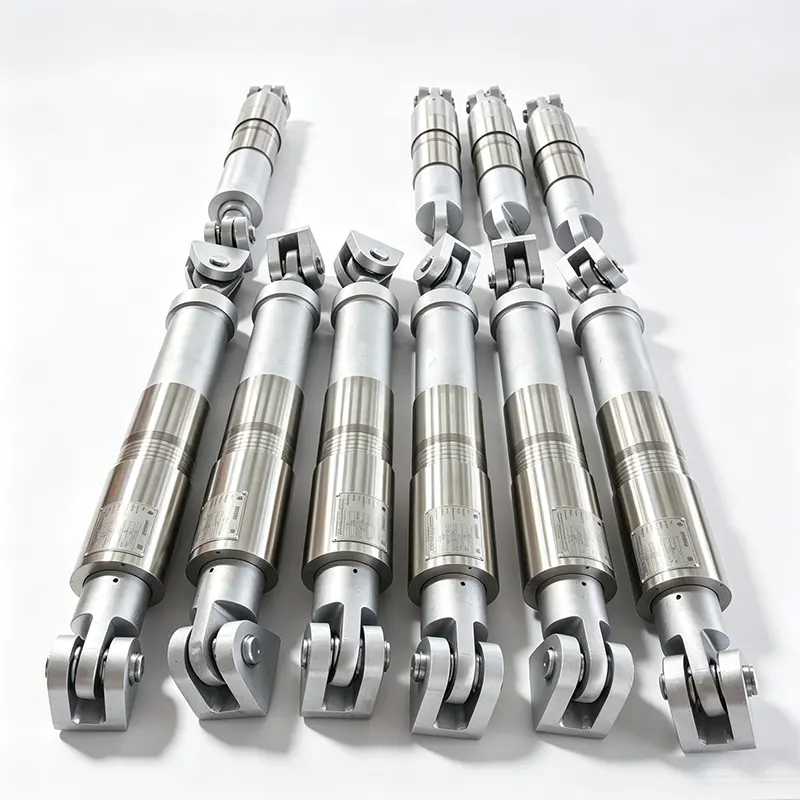

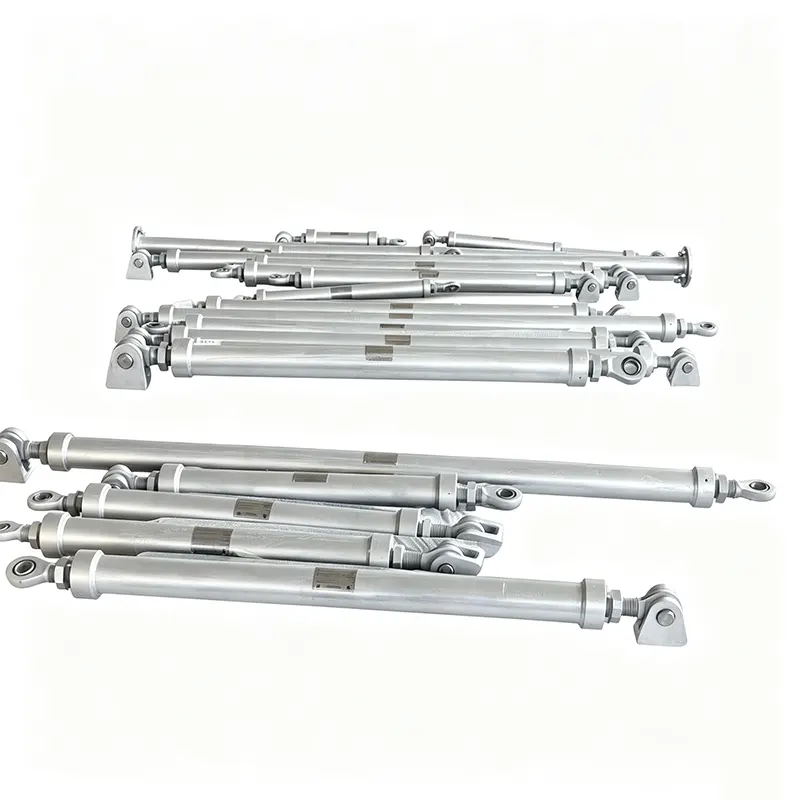

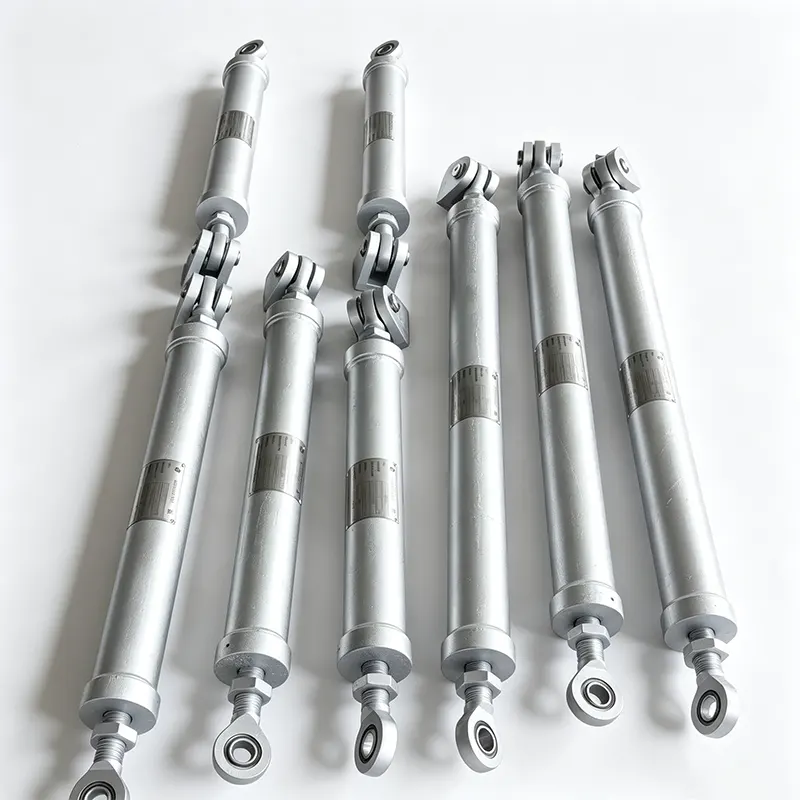

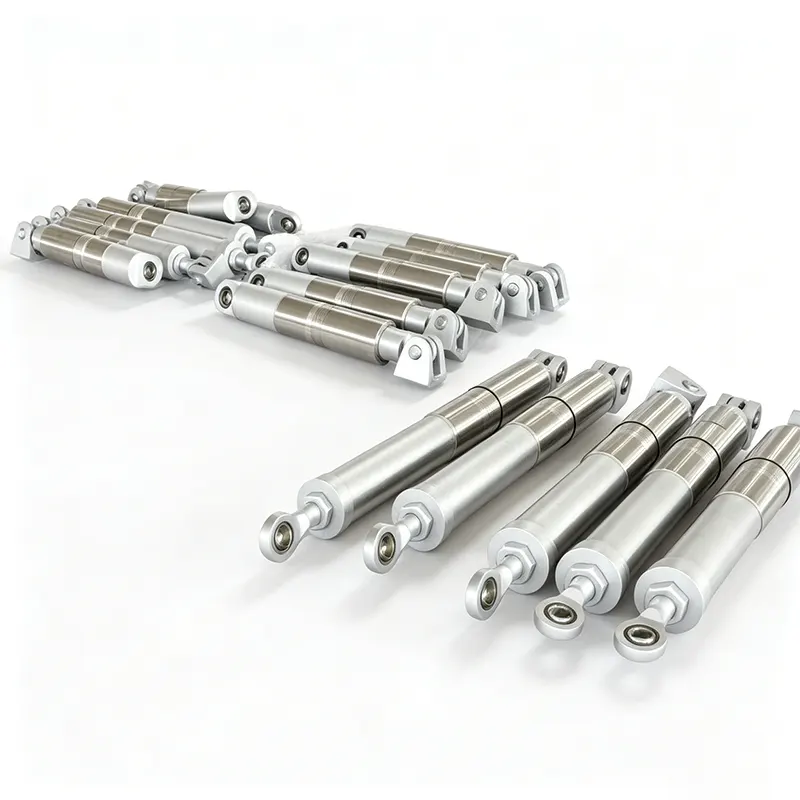

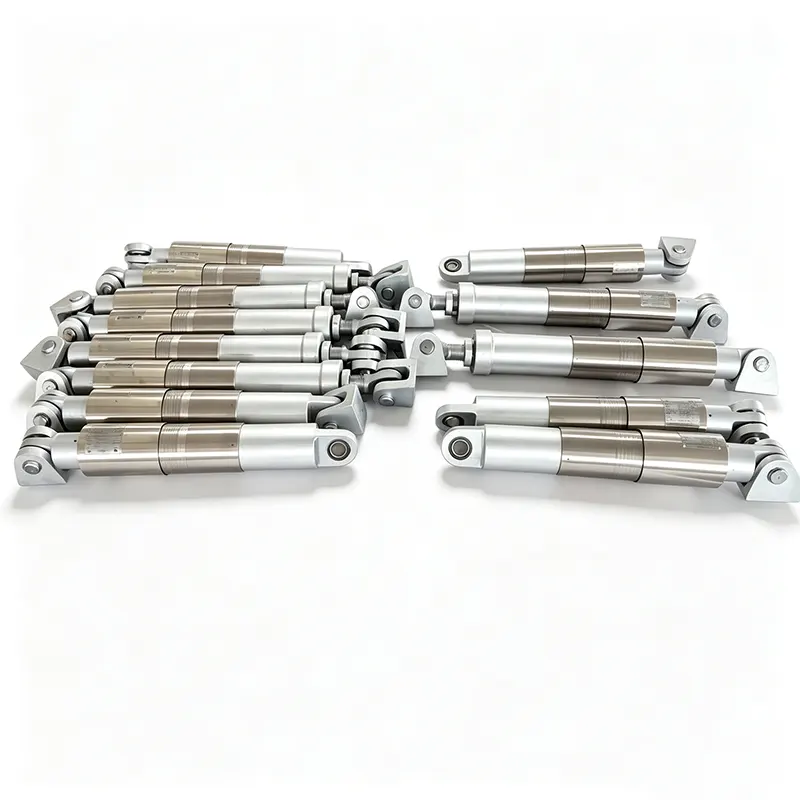

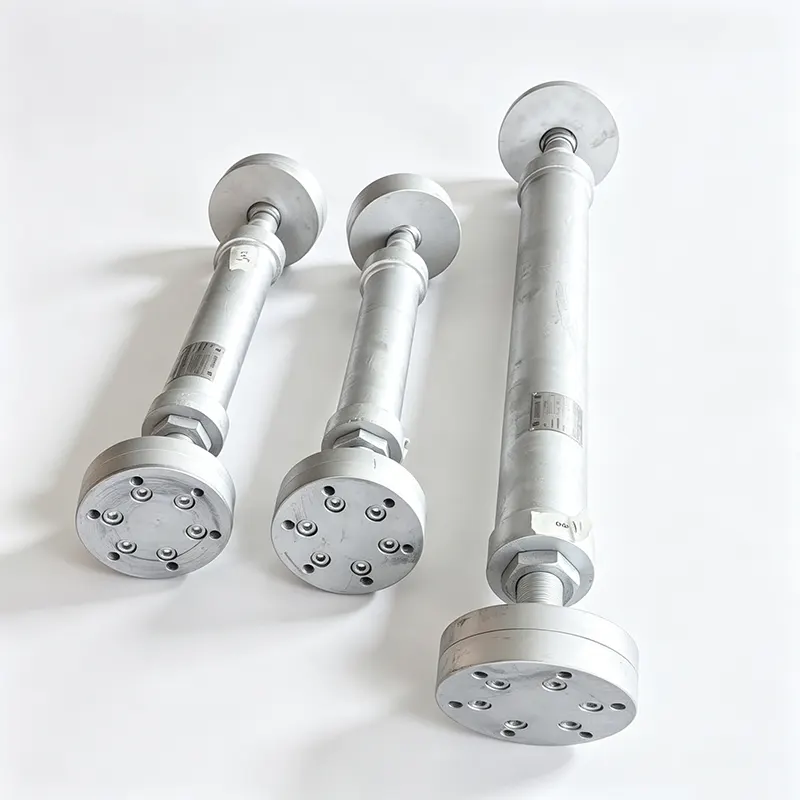

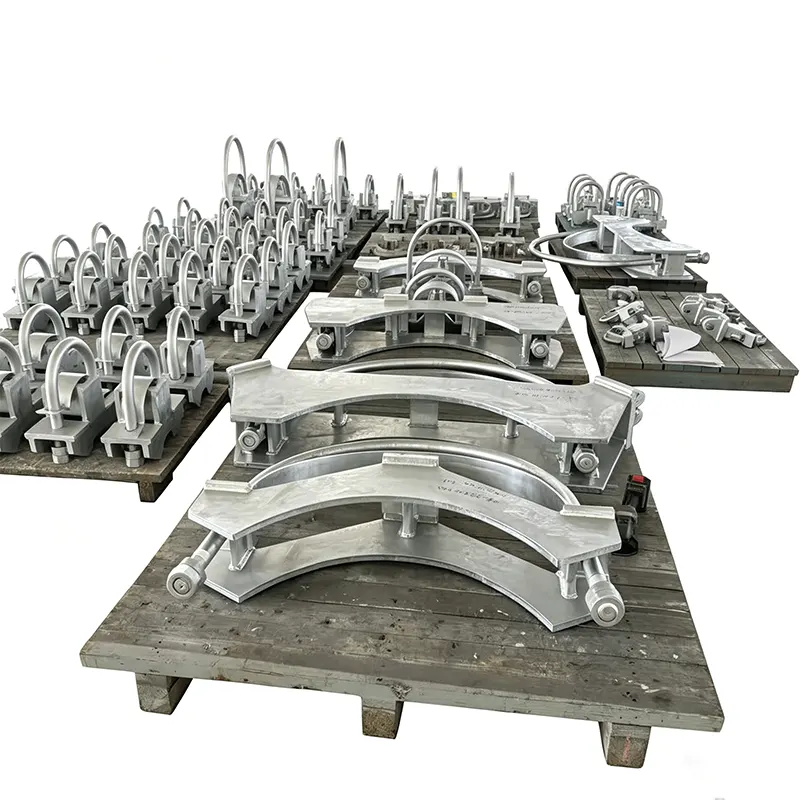

Хидравлични снабери за ограничаване на тръбите

Yangzhou Tianshun доставя хидравлични демпфери за производство на електроенергия, нефтохимически и ядрени съоръжения от 2012 г. насам. Нашите демпфери от серия YZN работят в повече от 45 страни, подкрепени от 35 000 m² фабрика, над 100 квалифициран персонал и система за качество, сертифицирана по ISO 9001:2015.

Как хидравличен демпфер предпазва тръбопровода

Хидравличният демпфер е ограничител, чувствителен към скоростта. При нормални работни условия топлинното разширение и свиване кара тръбата да се движи бавно. Хидравличните демпфери за ограничаване на тръбите следват това движение практически без съпротивление, действайки много като свободно плъзгаща се опора. Когато тръбата претърпи внезапно ускорение - от воден удар, изпускане на предпазен клапан, сеизмична активност или задействане на помпата - вътрешният клапан се затваря за част от секундата. В този момент амортизаторът се превръща в почти твърда подпора, прехвърляйки динамичното натоварване към конструкцията на сградата или точката на закрепване и предотвратявайки изместването на тръбата, което иначе би могло да причини повреда при удар, пренапрежение или повреда поради умора.

Критичното разграничение е прагът на скоростта. Бавните движения преминават през неограничено. Бързите движения са блокирани. Това позволява на тръбопроводната система да поддържа своята гъвкавост за продължителни топлинни цикли, като същевременно получава моментално задържане само когато е необходимо.

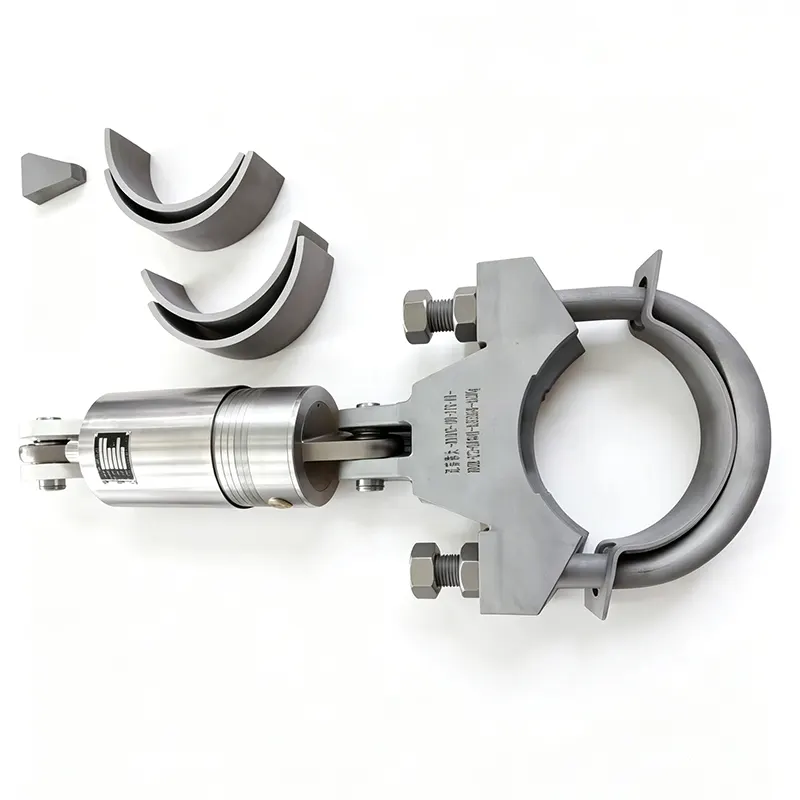

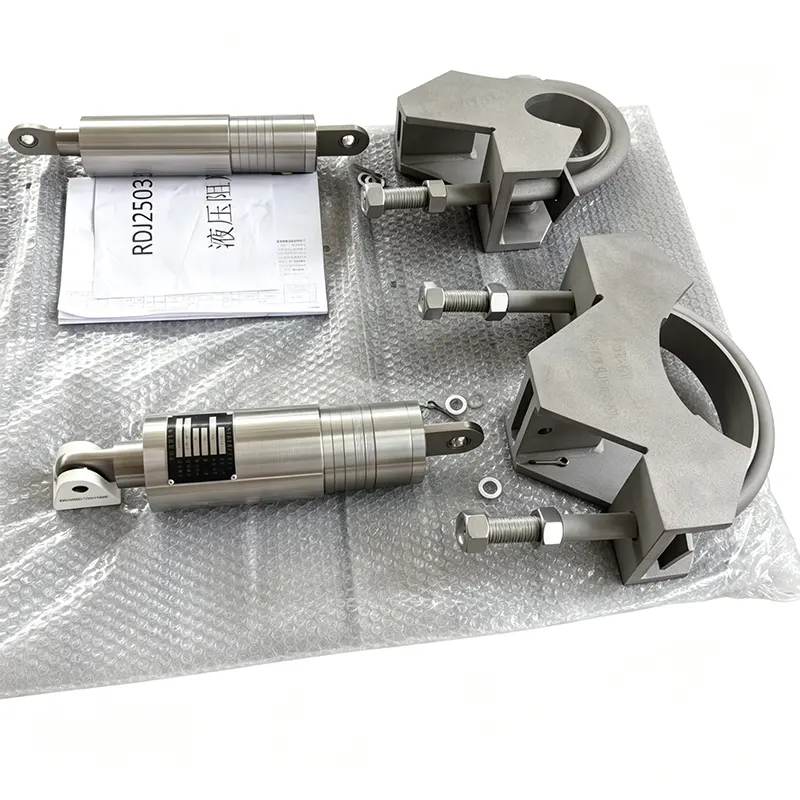

Дизайн и характеристики на серията YZN

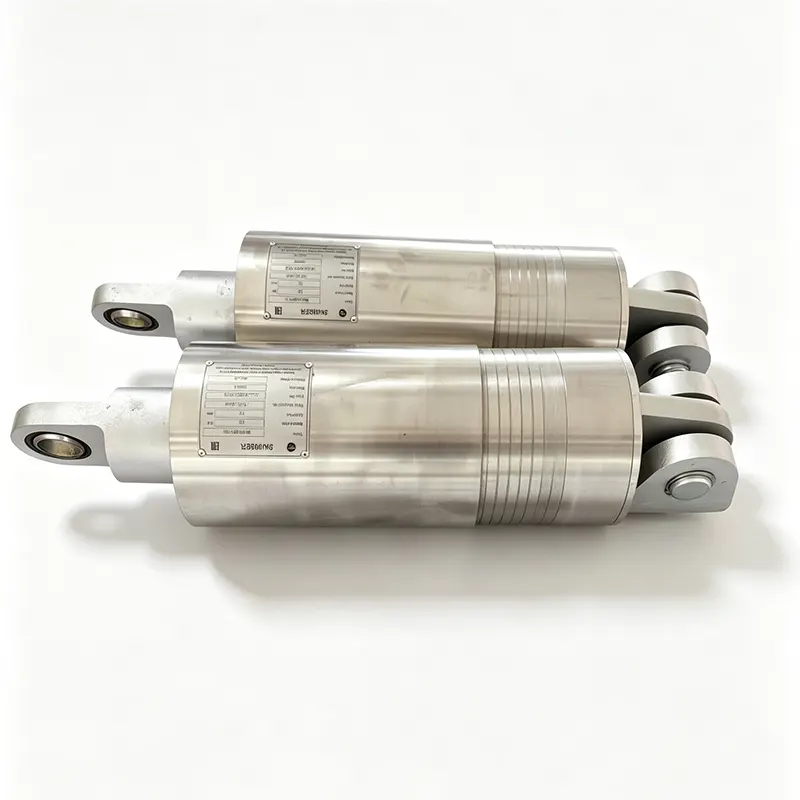

Видим индикатор за позиция

Ясен механичен индикатор върху тялото на демпфера показва наличния обхват на ход в двете посоки. Екипите за поддръжка могат да проверят с един поглед дали устройството работи в рамките на своя проектен ход или се нуждае от настройка, без да изключват устройството.

Компактна и симетрична конструкция

Симетричното оформление опростява ориентацията на монтажа и намалява вероятността от неправилен монтаж. Неговата компактна обвивка се побира в тесни тръбни стелажи и претоварени зони, където не могат да бъдат поставени по-големи пружини или твърди подпори.

Ниско триене и кратко време за заключване

Вътрешното триене е сведено до минимум чрез прецизна обработка и избор на уплътнение. Времето за динамична реакция, интервалът от началото на бързото движение до пълното заключване, се поддържа изключително кратко. Това гарантира, че тръбата ще претърпи незначително изместване, преди демпферът да се задейства, което е критично за защита на чувствително оборудване като турбинни връзки и дюзи на съдове под налягане.

Възможност за висока сила на заключване

Когато са заключени, хидравличните демпфери за ограничаване на тръбите могат да издържат значителни натоварвания на опън и натиск, без да се поддават. Силата на затихване, генерирана по време на динамичната реакция, е пропорционална на входната скорост и може да бъде специфицирана до необходимото проектно натоварване, отговарящо на изискванията за анализ на напрежението в тръбата.

Съвместимост на печат и медии

Уплътненията са избрани за дългосрочна съвместимост с хидравличната течност и с външната среда на завода. Течната среда, обикновено високостабилно силиконово масло, поддържа постоянен вискозитет в работния температурен диапазон. Уплътнителните материали са устойчиви на стареене и протичане, допринасяйки за дълъг живот без поддръжка.

Технически обхват

Всички стойности са адаптирани към конкретния случай на натоварване на тръбопровода и изискванията на проекта. Нестандартни щрихи, номинални товари и типове връзки се произвеждат по чертежи на клиента.

Контрол на качеството и изпитване

Всеки хидравличен демпфер YZN преминава тест за функционално приемане преди изпращане. Специален тестов стенд прилага бавно циклиране, за да провери свободното движение, след което симулира бързо изместване, за да потвърди блокирането и да измери произтичащия капацитет на натоварване. Границата на налягането се тества и работата на индикатора за ход се валидира. Записите от тестовете се запазват и могат да бъдат доставени с пратката.

Поддържа се проследимост на материала за частите под налягане и за хидравличната течност. В ядрените приложения се прилагат необходимите програми за осигуряване на качеството, включително съответствие с приложимите раздели на ASME за котли и съдове под налягане, раздел III и допълнителни специфични за клиента изисквания. Нашата сертифицирана по ISO 9001 система управлява всички процедури, от получаването на суровината до крайната проверка.

Над 70% от нашите поръчки идват от дългосрочни постоянни клиенти, които се доверяват на последователното представяне на нашите служители в множество проекти.

Където се използват хидравлични демпфери за ограничаване на тръбата

Серията YZN се инсталира в критични тръбопроводни системи, където комбинацията от термична гъвкавост и мигновено динамично ограничаване не подлежи на обсъждане.

Атомни електроцентрали

Основна пара, захранваща вода и тръбопроводи, свързани с безопасността. Деморферите предпазват от сеизмични събития и динамични ефекти при счупване на тръби, като същевременно позволяват големи топлинни движения по време на нормална работа. Пълните пакети с материали и тестова документация са стандартни.

Топлоелектрически централи

Тръбопроводи за захранване на котли, тръбопроводи за извличане на пара и байпасни системи на турбината. Демпферите намаляват преходните натоварвания от операциите на клапаните и предотвратяват изкривяването на тръбата.

Нефтохимически и рафинерийни звена

Процесни тръбопроводи в FCCU, реформатори и компресорни станции. Снаберите се справят с вибрации, предизвикани от двуфазен поток и случайни натоварвания от взрив, като същевременно се приспособяват към термичните цикли.

Стоманодобивни заводи и индустриални газови системи

Печките с гореща струя и тръбопроводите за кислородни дюзи изпитват бързи топлинни преходни процеси и вибрации. Хидравличните демпфери поддържат подравняването на тръбата, без да ограничават топлинния растеж.

Помпени и компресорни станции

Изпускателните линии са подложени на пулсации или хидроудар. Демпферите действат като ограничители, чувствителни към скоростта, предотвратявайки напрежението върху фланците и опорите.

Често задавани въпроси

Как се различава хидравличният демпфер от твърда подпора или пружинна опора?

Твърда подпора фиксира тръбата на място и предотвратява всички термични движения, което може да доведе до прекомерно напрежение върху тръбопроводите и свързаното оборудване. Пружинната опора носи гравитационни натоварвания, но не ограничава динамичните сили. Хидравличният демпфер покрива и двете нужди: позволява бавно топлинно разширение и свободно свиване, след което блокира в рамките на милисекунди, когато скоростта на тръбата надвиши предварително зададен праг. Това осигурява динамично задържане точно когато е необходимо, без да се компрометира термичната гъвкавост.

Какво определя настройката на скоростта на заключване и може ли да се регулира?

Прагът на скоростта на заключване се задава в съответствие с максималната очаквана скорост на термично разширение на тръбата и минималната скорост, която би възникнала от динамично събитие като воден удар или сеизмичен шок. Нашите инженери преглеждат анализа на напрежението в тръбата на проекта, за да установят стойност, която поддържа демпфера свободен по време на нормална работа, но осигурява пълно задържане по време на преходен процес. Прагът е фабрично зададен и функционално проверен на тестовия стенд; ако работните условия се променят, настройката може да се калибрира повторно в нашия обект.

Какъв вид поддръжка се нуждае от хидравличен демпфер през експлоатационния му живот?

Препоръчваме периодични функционални тестове, за да потвърдите, че устройството все още се движи без съпротивление при бавно преместване и се заключва правилно при бързо движение. В електроцентрали и технологични инсталации тази проверка обикновено се извършва на всеки 3 до 5 години или според програмата за поддръжка на инсталацията. Визуалната проверка на уплътнителната зона и индикатора за ход е ясна. Ако единица изисква възстановяване, ние предлагаме фабрично обслужване, включително подмяна на течности, смяна на уплътнение и повторно сертифициране.

Могат ли демпферите YZN да издържат на външна инсталация или корозивна растителна среда?

да Стандартният цилиндър получава устойчиво на корозия покритие, подходящо за повечето промишлени настройки на открито. За крайбрежни, офшорни или химически агресивни атмосфери можем да доставим цилиндъра от неръждаема стомана и да изберем покрития на бутални пръти и уплътнителни материали специално за тези условия. Щастливи сме да ви посъветваме относно избора на материал въз основа на средата на обекта и температурния диапазон.

Каква документация се предоставя за ядрени или критични за безопасността приложения?

Ние предоставяме пълна проследимост на материала за поддържащи налягането компоненти, сертифицирани протоколи от тестове на мелницата, сертифициране на хидравлични течности, записи на функционални тестове и декларация за съответствие с приложимите кодове. Когато се изисква от проекта, документацията отговаря на ASME раздел III или други ядрени стандарти. Нашата система за качество се одитира редовно и можем да изпълним допълнителни одити на клиенти и изисквания за документация.

Инженерна поддръжка и сервиз

Изборът на правилния демпфер за приложение за ограничаване на тръбата включва данни за натоварването, очаквано топлинно движение и прага на скоростта на заключване. Нашите инженери работят с вашите доклади за напрежение в тръбата, за да потвърдят подходящия размер и настройка. Специализирани мениджъри на акаунти отговарят в рамките на 24 часа на запитвания и предоставят технически препоръки без забавяне.

Персонализираните конфигурации - нестандартен ход, специални материали за корозивни атмосфери или документация за ядрен клас - се обработват като рутинни поръчки, а не като изключения. След доставката ние предоставяме насоки за инсталиране и съвети за поддръжка, включително препоръки за периодични функционални тестове, за да гарантираме постоянна надеждност през целия експлоатационен живот.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Съоръжение от 35 000 m², Дзянсу, Китай — изнася в над 45 държави.

Хидравлични амортизатори, които се заключват само когато тръбата има нужда от това и не пречат през останалото време.
