Тежкотоварни пружинни опори за промишлени тръбопроводи за термично разширение и носене

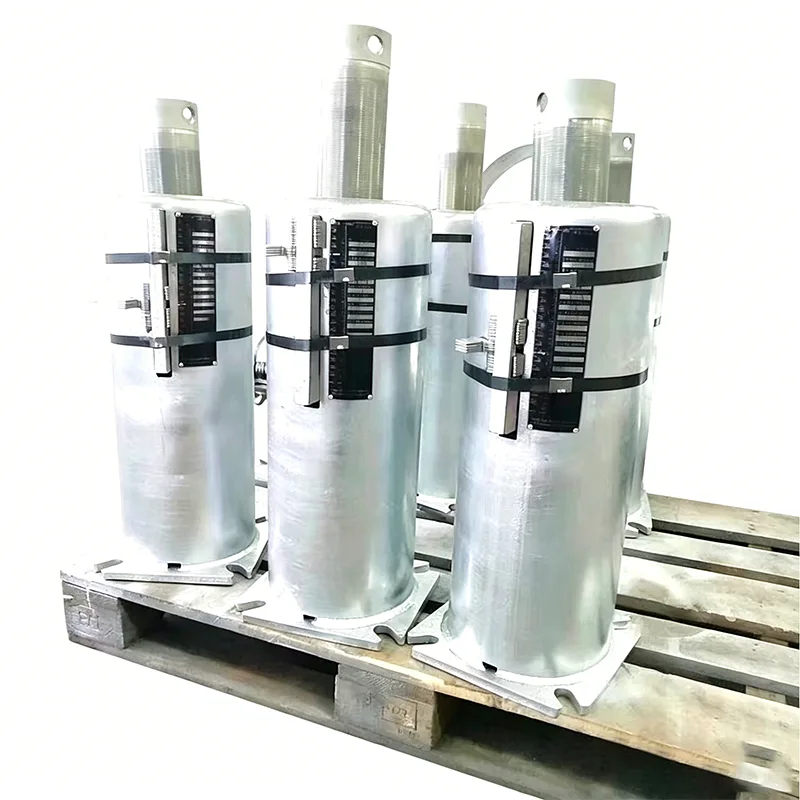

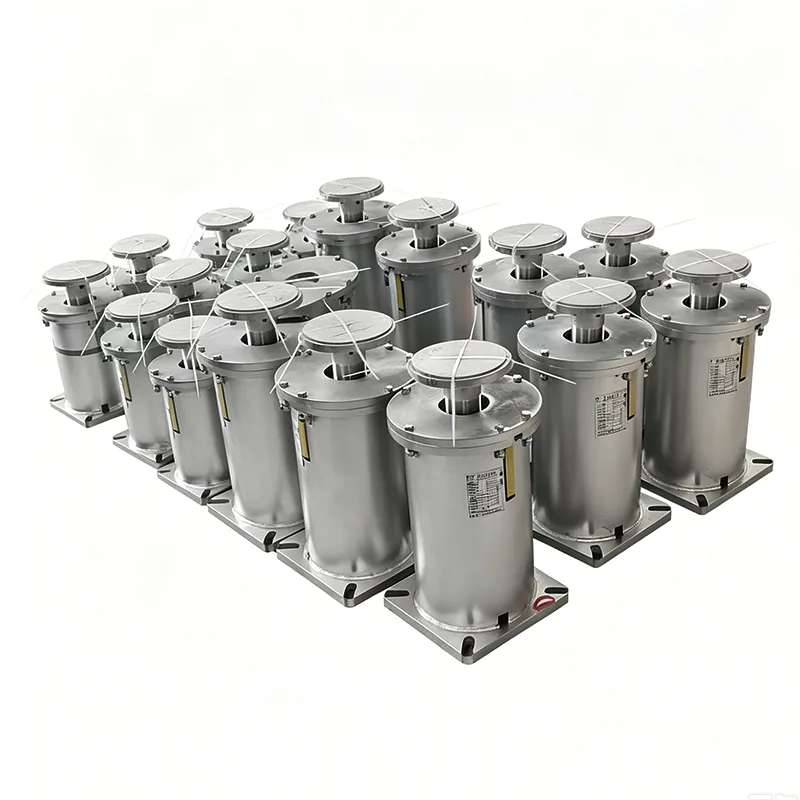

Изработвахме пружинни опори вТяншунвече 14 години. Те не са най-блестящата част от тръбопроводна система, но когато топлоелектрическа централа стартира или линия за LNG се охлади, това са компонентите, които тихо извършват тежката работа. Над 70% от нашите поръчки идват от постоянни клиенти — EPC, инженерингови фирми и собственици на заводи, които са опитали останалите и се придържат към нас. Нашите пролетни поддръжка работят в над 45 страни, от рафинерии в Близкия изток до химически заводи в Югоизточна Азия.

Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.

Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.

Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други индустриални тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и експлоатационната надеждност на постоянните пружини. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

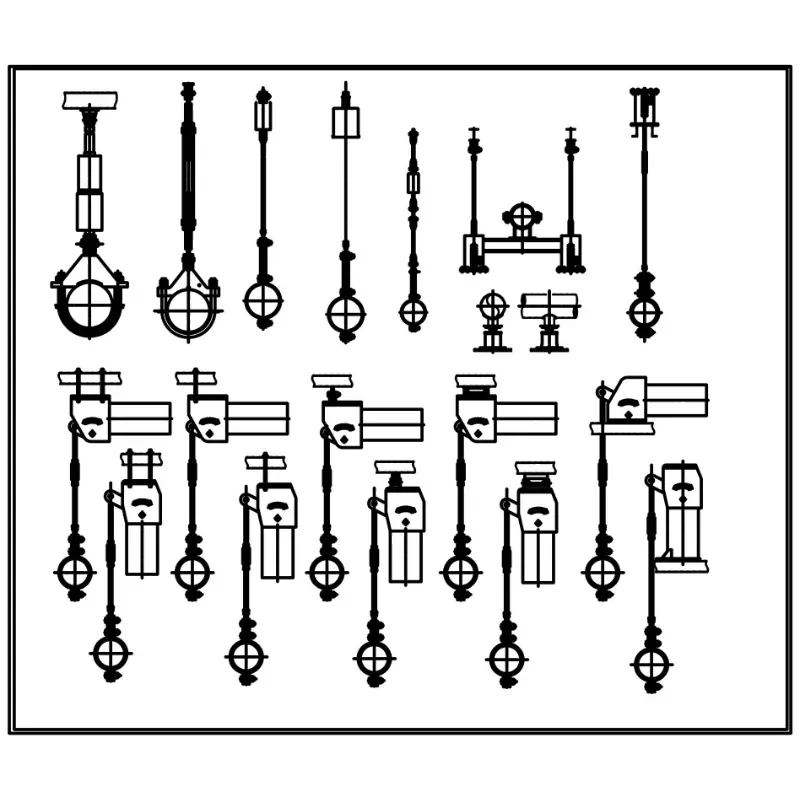

Когато определяте пружинни опори, първото истинско решение е между два типа. Ако движението на тръбата е умерено и някои промени в натоварването са приемливи, тогавапроменливи пружинни опоривършете добре работата и поддържайте разходите ниски. Ако свързаното оборудване — като парна турбина или компресорна дюза — не може да понесе голяма промяна на натоварването, имате нуждапостоянни пружинни опори. Те поддържат почти равна опорна сила в целия диапазон на движение. Нашите инженери ще ви помогнат да изберете правилния тип въз основа на вашите данни от анализ на стреса, а не на догадки.

Как пружинните опори работят в реална тръбопроводна система

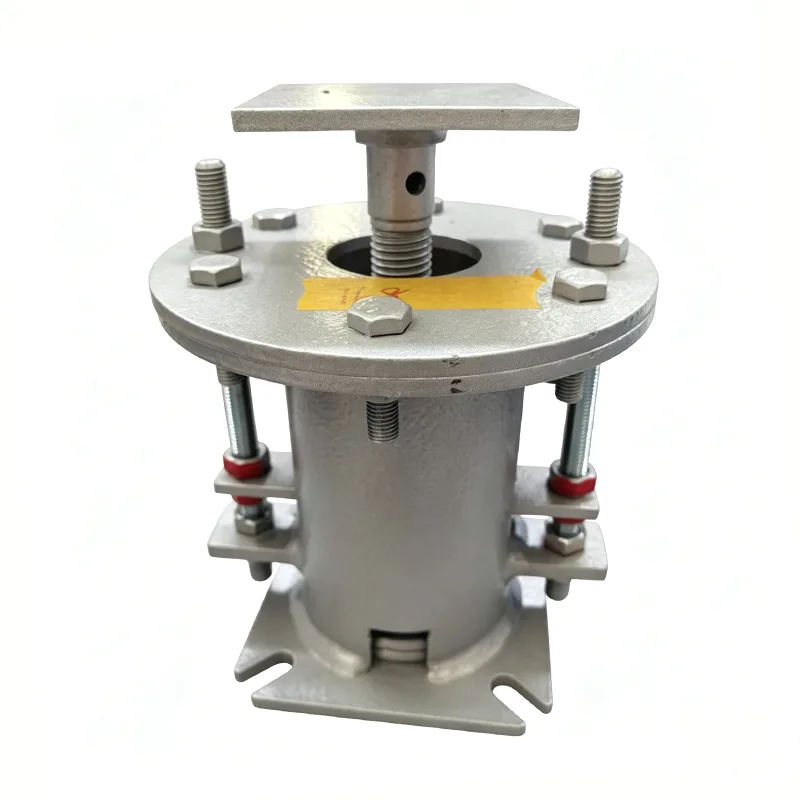

Пружинните опори не работят изолирано. Те почти винаги са част от по-голямо споразумение за поддръжка. Типичната настройка включва твърди тръбни опори или тръбни обувки за носене на тежестта, докато пружинният модул се справя с вертикалното термично движение. Когато трябва да поддържате студена линия, ние често комбинираме пружинния комплект с предварително изолирани тръбни опори, за да предотвратим кондензация и натрупване на лед в опорната точка. Много клиенти също ги наричат ​​с друго име — пружинни закачалки — особено когато уредът е окачен отгоре. Същото продуктово семейство, само различен стил на монтаж.

Материали, които използваме

Ние не ограничаваме суровините. Всяка партида се доставя със сертификати за мелница и ние се радваме да споделим пълната възможност за проследяване с вашия екип за инспекции.

Всички материали се доставят от одобрени китайски стоманодобивни заводи. Ако вашият проект изисква специфичен клас, като дуплексна неръждаема стомана или високотемпературни сплави, просто ни уведомете.

Стандарти, които следваме

Ние произвеждаме по следните стандарти по подразбиране и можем да адаптираме към други при поискване:

ASME B31.3 – Процесни тръбопроводи

ANSI/MSS SP-58 – Тръбни опори и закачалки

GB/T 17116 – китайски стандарт за тръбни опори

Предлага се и за DIN, JIS или спецификация за вашия проект

Нашата фабрика притежава сертификат ISO 9001:2015 и ние произвеждаме пълна сертификация на материалите EN 10204 3.1 с всяка пратка.

Често срещани въпроси, които нашите клиенти задават

Q1: Променлива или постоянна – как да реша?

Ако изместването на тръбата ви не е голямо и вариране на натоварването от, да речем, 10-25% е добре, опората с променлива пружина ще работи добре и ще струва по-малко. Когато прикрепеното оборудване има строго допустимо натоварване на дюзите (типично за входове на турбини, връзки на компресори или тръбопроводи на реактор), използвайте постоянна пружинна опора. Изпратете ни вашите изометрични данни за напрежение или изместване и ние ще ви препоръчаме правилния модел - без такса за това.

Q2: Какъв капацитет на натоварване и обхват на пътуване можете да предоставите?

За променливи пружинни опори нашата стандартна гама покрива няколкостотин килограма до над 20 метрични тона на единица. Постоянните пружинни опори могат да надхвърлят 30 тона за линии с тежки стени. Ход: обикновено 0–150 mm за променливи модули и до 300 mm или повече за постоянни типове. Персонализираните обхвати на пътуване и настройките за натоварване са рутинни за нас.

В3: Колко време отнема доставката?

Заготовки и полуфабрикати: 20–25 дни. Напълно персонализирани поръчки: 30–40 дни. Ако вашият проект е в кратък график, говорете с нашия екип по продажбите отрано - често можем да пренаредим производствените слотове, за да спазим критичните крайни срокове.

В4: Как ги опаковате за износ?

По-малките единици влизат в фумигирани дървени сандъци. По-големите възли са завинтени към стоманени палети или заварени рамки с водоустойчива обвивка. Изпращаме редовно до пристанища в Близкия изток, Югоизточна Азия, Европа и Южна Америка. През последните три години не сме имали нито един иск за щети при доставка.

Q5: Можете ли да ни покажете референции на проекти?

да Доставихме пружинни опори и пълни пакети за закачалки за тръби за електроцентрали с комбиниран цикъл в Близкия изток, съоръжения за преработка на никел в Индонезия, химически заводи в Бразилия и конвенционални островни тръбопроводи в китайски ядрени проекти. Свържете се с нас за референтен списък, който отговаря на вашия сектор.

Тестване преди изпращане

Всяка пролетна поддръжка, която напуска нашата фабрика в Янгжу, преминава през следните проверки:

Визуална проверка и проверка на размерите

Вземане на проби от свободна пружина и коравина

Тест за предварително компресиране и възстановяване при пълно натоварване

Калибриране на скалата за пътуване

Проверка на кривата на натоварване спрямо изместване

Прилагаме протокол от изпитване и сертификати за материали в плика на пратката. Налична е проверка на трета страна от SGS, BV или TÜV, ако вашият договор го изисква.

Персонализирането е норма тук

Приблизително половината от нашите поръчки започват с чертеж на клиент или набор от условия за проектиране, а не стандартен номер на част. За да получите оферта, трябва само да ни кажете:

Тип монтаж: горна закачалка или основна опора

Горещ товар и студен товар

Очаквано движение на тръбата (нагоре или надолу)

Подробности за свързване или ваш собствен чертеж

Количество

Ние ще се погрижим за останалото — специални покрития, неръждаем хардуер, устойчив на висока температура пружинен материал, нестандартни размери на корпуса, всичко това.

Начинът, по който го виждаме

Пружинните опори не са ракетна наука, но трябва да бъдат направени правилно. Една добре изградена пружина ще стои тихо 15 или 20 години. Лошият се проявява като напукана заварка или увиснала линия в рамките на месеци. В Tianshun ги изграждаме така, сякаш ги поставяме в наш собствен завод. Това означава, че няма преки пътища към материала, няма пропускане на тестове и няма изненади в последния момент при доставка.

Ако следващият ви проект изисква пружинни опори, пружинни закачалки, постоянни пружинни опори или предварително изолирани тръбни обувки, изпратете ни вашите изисквания. Ще ви осигурим справедлива фабрична цена и техническо предложение, което наистина има смисъл. Също така сте добре дошли да посетите нашата фабрика в Янгжу — просто ни уведомете кога.
