Компенсаторите за тръбопроводи са гъвкави компоненти, монтирани в тръбопроводни системи, за да поемат промените в размерите, причинени от термично разширение и свиване, както и да потискат вибрациите, да намалят шума и да компенсират незначителните несъответствия при монтажа. Без компенсатори термичното нарастване при дълги тръбопроводи би генерирало огромно напрежение, което може да повреди помпи, клапани, дюзи и самата тръба.Yangzhou Tianshun Pipeline Technologyпроизвежда три основни фамилии компенсатори - метални силфони, гума и плат - всяка от които е проектирана за специфично налягане, температура и условия на средата.

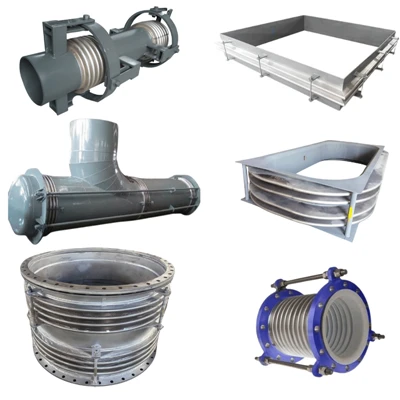

Метални компенсатори, наричани също силфонни компенсатори, са изградени от един или повече усукани силфонни елементи от неръждаема стомана, комбинирани с крайни фитинги като фланци, заварени краища или резбови връзки. Те са предназначени за тръбопроводни системи под налягане и могат да поемат аксиално, странично и ъглово движение поотделно или в комбинация.
Конфигурациите варират от прости едноаксиални единици до сложни свързани, универсални, шарнирни и балансирани по налягане конструкции, които съдържат натиск под налягане или ограничават движението до определени равнини. Силфоните обикновено се формират от неръждаема стомана 304, 321 или 316L, с високолегирани опции като Inconel или Hastelloy, налични за корозивни или високотемпературни условия. Номиналните стойности на налягането покриват пълен вакуум до няколкостотин бара, в зависимост от диаметъра и броя на слоевете на силфона.
| Параметър елемент | Примери за общи ценности |
| Номинален диаметър (DN) | DN50 - DN3000 (Нестандартни размери могат да бъдат произведени по чертежи.) |
| Проектно налягане (PN) | PN10, PN16, PN25, PN40 |
| Проектна температура | -196°C до +800°C |
| Материал на силфона | SS304, SS316L, Inconel 625 |
| Тип връзка | Фланец, заваряване |
| Капацитет на движение | Аксиален, страничен, ъглов (mm/°) |
| Живот на умора | 1000, 3000, 5000 цикъла |
Гумените компенсатори предлагат лека алтернатива за потискане на вибрациите на металните елементи за приложения с по-ниско налягане. Изработени от подсилен синтетичен каучук като варианти с EPDM, NBR, неопрен или PTFE, те абсорбират термичното движение, намаляват структурния шум и компенсират несъответствието между тръбите и оборудването. Те се използват широко при пречистване на вода, ОВК, помпени станции и линии за пренос на химикали, където устойчивостта на корозия и поглъщането на удари са приоритети.

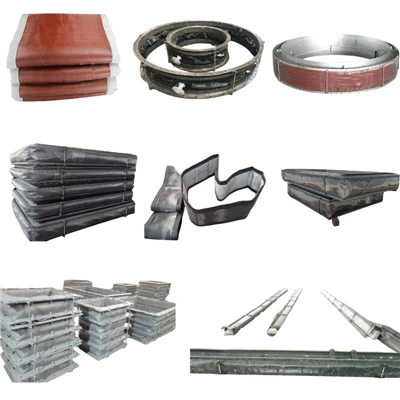

Тъканните или неметални компенсатори са предназначени предимно за тръбопроводи с ниско налягане и системи за димни газове, работещи при високи температури. Те се състоят от множество слоеве високотемпературни тъкани, изолация и уплътнителни материали, обрамчени от метал или стомана. Способни да поемат големи количества аксиално, странично и ъглово движение с много ниска сила на реакция, платнените съединения са често срещани в електроцентрали, съоръжения за производство на енергия от отпадъци, циментови пещи и промишлени изпускателни системи, работещи до 1000°C и повече с подходяща изолация.
| Таблица с параметри | Примери за общи ценности |
| Сервизна температура | 400°C-1000°C |
| Работно налягане | ± 50 kPa (ниско налягане) |
| Тип среда/газ | Димни газове, горещ въздух, корозивен газ |
| Слоеве плат | PTFE, силиций, керамични влакна |
| Дължина лице в лице | 200 mm - 500 mm (персонализиране) |
| Материал на рамката | Въглеродна стомана, Q235, SS304 |
Нашата гама компенсатори покрива номинални диаметри от DN25 (1 инч) до DN4000 (160 инча) и по-големи за потребителски тъкани. Стандартните размери лице в лице следват общите индустриални норми, а персонализираните дължини, капацитет на движение и крайни конфигурации се произвеждат по поръчка. Всяка връзка е хидростатично тествана и циклично тествана, както е приложимо, с пълна проследимост на материала от рулона до готовия монтаж.
Всички компенсатори са проектирани и произведени в съответствие с международните стандарти, включително EJMA, ASME B31.1, ASME B31.3, EN 14917 и GB/T 12777. Ние също притежаваме сертификат ISO 9001:2015 и можем да доставяме маркирани със CE единици за европейския пазар.
Интеграция със системи за поддържане на тръби
Компенсаторите почти винаги се определят като част от пълен анализ на гъвкавостта на тръбопровода, работейки заедно с пружинни опори и твърди тръбни опори, за да контролират движението и натоварването. На линии със значителен вертикален термичен растеж, променливи пружинни закачалки или постоянни пружинни закачалки носят тежестта на тръбата, докато компенсаторът поема аксиалното и страничното изместване. За системи, подложени на динамични събития като воден удар или сеизмично натоварване, хидравличните демпфери често се монтират успоредно с компенсаторите, за да се ограничи внезапното движение, като същевременно се позволи постепенно термично изместване.
Пълното ни продуктово портфолио също така включва опори за тръбни обувки, предварително изолирани опори за тръби за криогенни и високотемпературни линии и пълна гама от пружинни закачалки и опори — позволяващи на клиентите да доставят разширителни фуги и свързания с тях опорен хардуер от един производител.
Компенсаторите са специфицирани в почти всеки сектор на преработващата промишленост: производство на електроенергия (термична, ядрена, възобновяема), нефт и газ (рафинерии, тръбопроводи, LNG терминали), пречистване на вода и отпадъчни води, нефтохимически и фармацевтични заводи, минно дело и преработка на минерали, производство на храни и напитки, централно отопление и сградни ОВК системи.
Всяка разширителна фуга се подлага на изпитване под налягане и проверка на размерите преди изпращане от нашето производствено съоръжение от 35 000 m² в Дзянсу, Китай. Нашият инженерен екип подкрепя клиентите с изчисления на движението, насоки за избор на материал и персонализирани прегледи на дизайна. Стандартните срокове за доставка са от две до четири седмици в зависимост от размера и сложността, а бързите поръчки могат да бъдат изпълнени с предварително споразумение. С повече от 14 години опит в доставката на тръбопроводни компоненти в над 45 страни, ние обслужваме EPC изпълнители, инженерингови фирми и крайни потребители по целия свят.
Какъв тип компенсатор трябва да избера — метал, гума или плат?
Изберете въз основа на налягане, температура и среда. Металните силфонни съединения се справят с високо налягане и широк температурен диапазон и са стандартни за тръбопроводи за процес. Гумените съединения се отличават с гасене на вибрации и устойчивост на корозия във вода и леки химикали. Тъканните съединения се използват за тръбопроводи с голям диаметър, ниско налягане и висока температура, като димни газове и изпускателни системи.
Какви движения може да поеме разширителната фуга?
В зависимост от дизайна, компенсаторите могат да поемат аксиално (компресия/разтягане), странично (перпендикулярно изместване) и ъглово (въртене) движение, поотделно или в комбинация. Устройствата с един силфон се справят основно с аксиално движение, докато универсалните, шарнирните и карданните конструкции се използват за странично и ъглово изместване.
Имам ли нужда от пружинни опори, когато монтирам разширителна фуга?
В повечето случаи да. Компенсаторите поглъщат термичното движение, но не са проектирани да носят тежест на тръбата. Променливи пружинни закачалки или постоянни пружинни закачалки поддържат мъртвото натоварване на тръбата и съдържанието, като същевременно позволяват на разширителната фуга да се движи свободно. Правилният избор на опора е част от пълния анализ на напрежението в тръбата.
Какви стандарти следват вашите разширителни фуги?
Нашите метални компенсатори са проектирани по стандартите на EJMA и отговарят на ASME B31.1, ASME B31.3, EN 14917 и GB/T 12777. Елементите от гума и плат следват приложимите стандарти ISO, EN и ASTM. CE маркировка и проверка от трета страна са налични при поискване.
Какъв е типичният експлоатационен живот на разширителната фуга?
Експлоатационният живот зависи от температурата, налягането, циклите на движение, корозията на средата и качеството на монтажа. Правилно оразмерената и монтирана метална силфонна връзка обикновено издържа 10 до 20 години при нормална промишлена експлоатация. Гумените и тъканите съединения обикновено имат по-кратък живот и се считат за сменяеми износващи се елементи. При поискване можем да предоставим данни за цикъла на умора за специфични конструкции на силфони.
