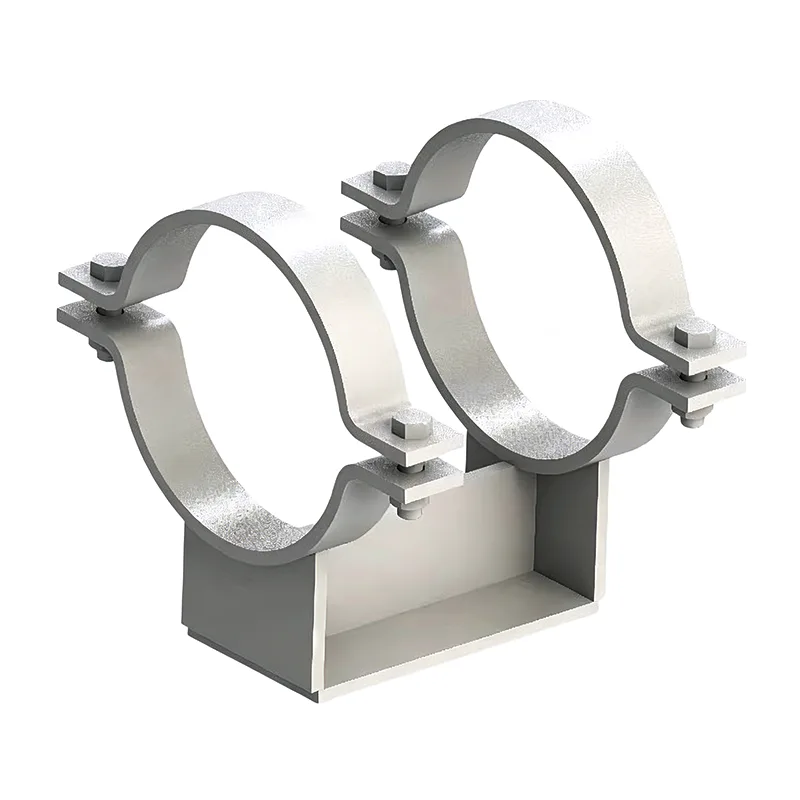

Устойчиви на износване опори за тръбни обувки за опора на натоварването на тръбопровода и плъзгащо изместване

Обувката за тръба е един от онези компоненти, които никой не забелязва, докато не е там. Той е заварен към дъното на тръба, разпределя натоварването върху структурна греда или T-образна стойка и често осигурява плъзгаща се повърхност, която позволява на тръбата да се движи аксиално по време на топлинни цикли. ПриТяншун, ние произвеждаме хиляди тръбни обувки всяка година — за технологични линии, колектори за пара, криогенни тръбопроводи и всичко между тях. След 14 години в бизнеса научихме, че добре проектираната тръбна обувка прави нещо повече от задържане на тежестта: тя предпазва покритието на тръбата, запазва непрекъснатостта на изолацията и предпазва точковите натоварвания от вдлъбнатини на стената на тръбата.

Подпорите за тръбни обувки са част от по-широкототръбни опорисемейство, но те са достатъчно различни, за да оправдаят собственото си дизайнерско внимание. Докато обикновена скоба или закачалка се справя с вертикално тегло, тръбната обувка управлява контактния интерфейс. Този интерфейс се усложнява бързо - високото триене може да причини напрежение в тръбата, неадекватната височина може да смаже изолацията, а грешният материал може да доведе до галванична корозия. Ние редовно доставяме тръбни обувки, които работят в тандем спружинни закачалкипо-горе или с предварително изолирани тръбни опори на студени линии, където термичната изолация е критична.

Можем също така да предоставим залепен PTFE върху опорна плоча от неръждаема стомана за плъзгащи се приложения с голямо натоварване. Коефициентът на триене обикновено пада между 0,05 и 0,10 за смазан PTFE, което е стойността, която повечето инженери по напрежението на тръбите използват в своя анализ на гъвкавостта.

Стандарти, които следваме

Тръбните обувки са произведени по същите стандарти за поддържане на тръбопроводи, които прилагаме към нашата пълна продуктова гама:

ANSI/MSS SP‑58 – Материали и дизайн на тръбни опори

ASME B31.3 / B31.1 – Процесни и захранващи тръбопроводи

EN 1090 – Изработка на конструкционна стомана (за проекти, маркирани със CE)

GB/T 17116 – китайски стандарт за тръбни опори

Нашата фабрична система за качество е сертифицирана по ISO 9001:2015 и можем да предоставим пълно сертифициране на материал EN 10204 3.1 за всяка партида обувки.

Често задавани въпроси

Q1: Каква височина трябва да бъде моята обувка за тръба?

Височината на обувката се определя от дебелината на изолацията плюс разстояние от 10–25 mm. Например, тръба със 100 mm изолация от минерална вата обикновено се нуждае от височина на обувката от 120–125 mm, за да запази изолацията чиста от носещата стомана. Ще изчислим това от вашата спецификация на тръбопровода, ако ни дадете размера на тръбата и графика за изолация.

Q2: Кога имам нужда от PTFE плъзгаща се плоча върху обувката и кога мога просто да заваря основа от въглеродна стомана?

Ако се очаква тръбата да се движи аксиално при топлинно разширение, плъзгаща се повърхност от PTFE или полирана неръждаема повърхност намалява триенето и произтичащите от това реакционни натоварвания върху дюзите на оборудването. Фиксираните или опорните точки не се нуждаят от плъзгаща се плоча. Вашият доклад за напрежението на тръбата ще ви каже кои опори са плъзгащи се и кои са фиксирани.

Q3: Можете ли да доставите предварително изолирани тръбни обувки за криогенно обслужване?

да Ние произвеждаме обувки с изолационен блок от твърда пяна или клетъчно стъкло, залепен в стоманената седалка. Основната плоча се простира под изолацията и целият монтаж е проектиран да предотвратява пренасяне на студ и кондензация. Те обикновено се определят за LNG, етилен и линии за охладена вода.

Q4: Какъв е вашият срок за доставка за персонализирани обувки за тръби?

Обикновени обувки от въглеродна стомана без PTFE: 12–18 дни. Обувки със залепени PTFE подложки или хардуер от неръждаема стомана: 20–25 дни. Обувките с голям диаметър за 24" или по-голяма тръба може да отнеме малко повече време. Ще потвърдим точния график с вашата оферта.

Q5: Имате ли нужда от чертежи или можете да проектирате обувката от основни данни?

И двете работят. Ако имате стандартен чертеж на обувки, ние ще изработим точно по него. Ако имате само размер на тръбата, дебелина на изолацията и натоварване, ние можем да предложим дизайн за вашето одобрение — без инженерна такса за стандартни конфигурации.

Контрол на качеството на всяка обувка

Въпреки че обувката за тръба изглежда проста, ние провеждаме последователен процес на контрол на качеството:

Проверка на материала спрямо топлинните номера и сертификатите на завода

Проверка на размерите на радиуса на седлото, за да се гарантира правилното прилягане към OD на тръбата

Визуална проверка на заваръчния шев, с налични PT или MT, ако е необходимо

Проверка на целостта на връзката на PTFE подложки (тест с кран и визуален)

Окончателна проверка на размерите — височина, плоскост на основната плоча, разстояние между отворите за болтове

Проверка на покритието

Всяка обувка или партида от обувки е маркирана с уникален номер, който препраща към вашия списък за поддръжка. Можете да разгледате пакета и да съпоставите всяко парче с изометрията, без да отваряте чертеж.

Опции за персонализиране, с които работим често

Стандартните обувки за тръби са отправна точка за нас. Редовно ги променяме за конкретни задачи:

Удължени основни плочи за греди с широк фланец

Angled shoes for sloping pipe racks

Обувки с разделен корпус за преоборудване на съществуващи линии без рязане

Седла от високотемпературна сплав (напр. P11, P22) за тръбопроводи на пещ и реформатор

Двойни плъзгащи се плочи със странични ограничители за направлявани плъзгащи се обувки

Огнеупорни дизайни на обувки с набъбващо покритие или вложки от минерална вата

Колкото повече информация ни предоставите за инсталацията, толкова по-добре можем да приспособим обувката, за да предотвратим промени на сайта по-късно.

Неща, които сме научили от полето

При високотемпературни тръбопроводи винаги допускайте разширение на тръбата, когато намирате заваръчния шев на обувката. Обувка, заварена в неправилна позиция по време на студен монтаж, може да излезе от носещата стомана, когато линията се нагрее.

PTFE подложките трябва да бъдат защитени по време на пясъкоструене и боядисване на място. Обикновено ги маскираме, но едно напомняне на екипа на сайта никога не пречи.

Ако обувката се намира върху поцинкована конструкция, за предпочитане е контактна повърхност от неръждаема стомана или PTFE, за да се избегне крехкост на цинка и неравномерна корозия.

За големи тръби с дебели стени, обувката с пълна седалка разпределя натоварването по-добре от обувката с плосък прът и намалява риска от локално пренапрежение на стените на тръбата. Можем да извършим бързо изчисление, ако споделите графика и натоварването на тръбата.

Защо Tianshun за обувки за лула?

Обувките за тръби са невъзпятите работни коне на тръбопроводната система и ние се отнасяме към тях с уважението, което заслужават. Всяка обувка, която изпращаме, се произвежда вътрешно от нашия собствен инвентар от стоманени ламарини, тръби и структурни секции. Това означава, че контролираме качеството от суровината до крайната боя. Това също означава, че можем да реагираме бързо, когато даден проект добави 50 допълнителни обувки в последния момент.

Доставихме тръбни обувки за заводи за метанол, плаващи съоръжения за втечнен природен газ, топлофикационни мрежи и фармацевтични чисти комунални линии. Над 70% от нашия бизнес идва от повторни поръчки, защото нашите обувки пасват на тръбата, плъзгат се, когато трябва, и не ръждясват през първата година.

Ако вашият проект се нуждае от тръбни обувки, предварително изолирани тръбни опори или пълен пакет от пружинни опори и закачалки, изпратете ни вашия график за поддръжка или стандартни чертежи. Ние ще предоставим директна фабрична оферта, конкурентни цени и график за доставка, който можете да планирате. Посещението на нашата фабрика в Янгжу е добре дошло по всяко време — ще видите как точно изрязваме, заваряваме и завършваме всяка обувка, преди да напусне.
