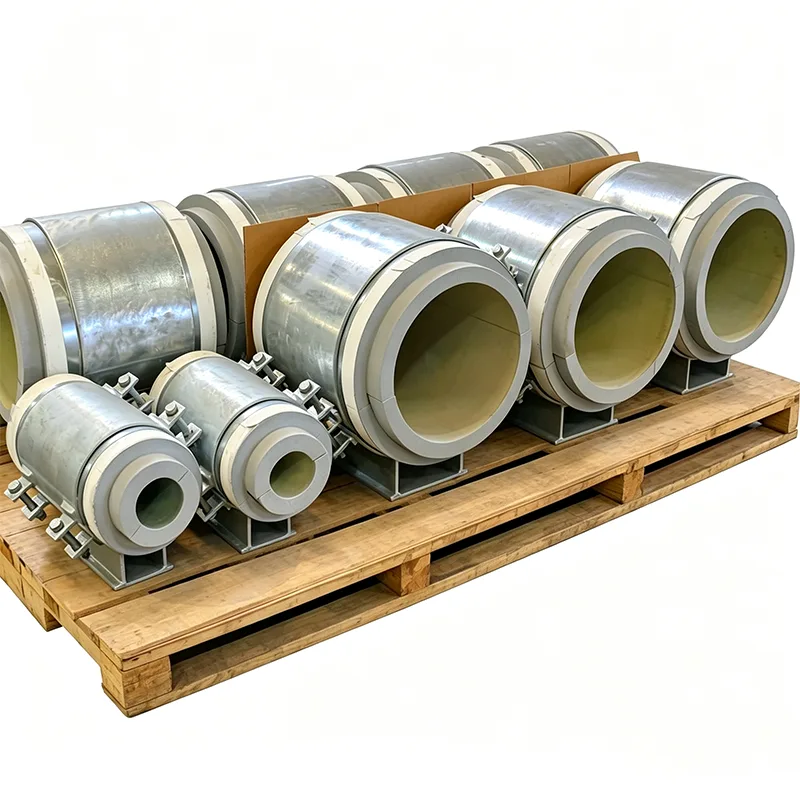

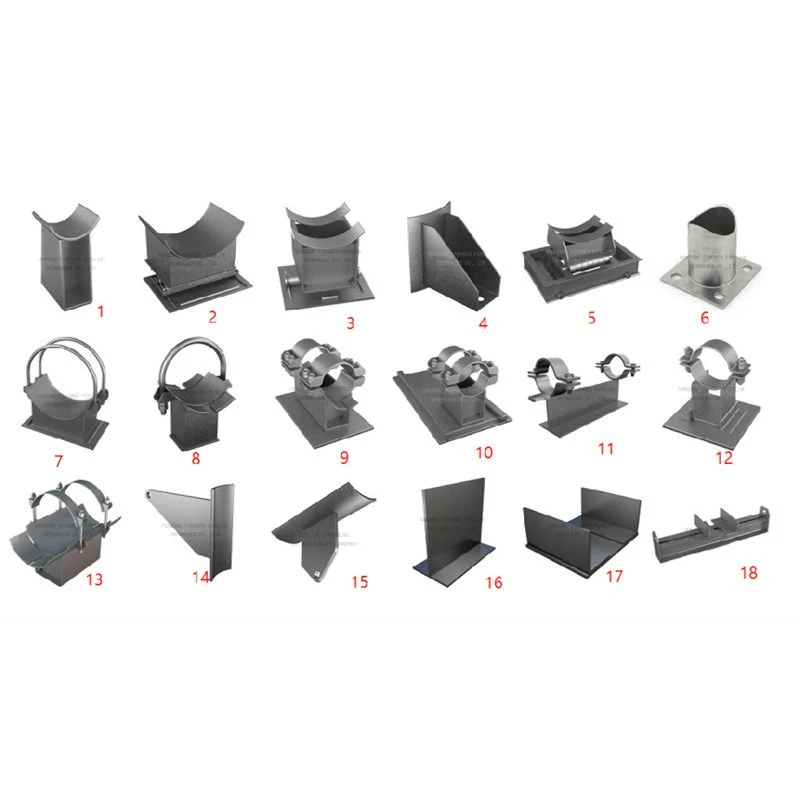

Опора за обувки за изолирана тръба

При изолирана тръба стандартната тръбна обувка може да създаде повече проблеми, отколкото да реши. Ако пътят на натоварване на обувката пресече изолацията, изолацията се смачква с времето. Тази натрошена част пропуска топлина навътре или навън, образува конденз върху студени повърхности и се превръща в отправна точка за корозия под изолацията. Поправката не е сложна - правилно проектирана опора за обувка за изолирана тръба разделя носещата функция от термичната функция - но е необходимо внимателно проектиране, за да се получат правилните детайли.

В Yangzhou Tianshun проектирахме и изработихме изолирани тръбни обувки за проекти на пет континента от 2012 г. Доставихме ги за мрежи за централно охлаждане, където всеки ват топлинна печалба има значение, за парни линии, където гола метална обувка би хабила енергия и създава опасност от изгаряне, и за съоръжения за втечнен природен газ, където студена точка върху опора може да доведе до натрупване на лед и структурни повреди. Във всеки случай изискването е едно и също: носете тежестта на тръбата надеждно, като същевременно поддържате изолацията непрекъсната и пароизолацията запечатана.

Как всъщност работи обувката с изолирана тръба

Основната идея е проста - твърд, носещ изолационен блок се намира между тръбата и металната опорна люлка. Тръбата лежи върху изолацията, изолацията седи в обувката, а металната обувка пренася натоварването върху конструкцията. Но за да може този блок да оцелее години на движение на тръбата и топлинен цикъл без напукване, изместване или загуба на изолационните си характеристики, е необходимо следното:

Материалът на блока е избран за температурния диапазон. За охладена вода и студени услуги до около -50°C обикновено използваме полиизоцианурат с висока плътност (PIR) или клетъчно стъкло. За линии за пара и горещо масло до 400°C и повече ние използваме материали на базата на калциев силикат или перлит. Ключовото свойство е якостта на натиск при проектната температура - това, което се задържа при стайна температура, може да омекне при 200°C.

Изолационният блок е напълно капсулован. Метален задържащ пръстен или заварена странична стена на обувката обгражда блока от всички страни, предотвратявайки излизането му навън при странично движение на тръбата или вибрации. Блокът е разположен върху стоманена основна плоча с непрекъсната заварка, така че няма директен път от метал към тръба за топлина, за да заобиколи изолацията.

Пътят на пароизолацията е проектиран да бъде непрекъснат. При студените тръби проникването на влага е враг. Ние се уверяваме, че дизайнът на обувката позволява положената на място бариера срещу пара върху изолацията на тръбата да се запечатва непрекъснато върху изолационния блок на обувката или металната й обвивка, без пропуски, които биха позволили на влажния въздух да достигне до студената повърхност.

Гъвкав дизайн, който отговаря на реалните условия на сайта

Ние не третираме изолираните тръбни обувки като готови артикули, защото няма две напълно еднакви изолационни спецификации. Ние създаваме всяка обувка, за да съответства на:

Вашият диаметър на тръбата и дебелина на изолацията (независимо дали е 25 mm пеностъкло или 150 mm минерална вата).

Типът изолационна система, прилагана на място — можем предварително да изрежем вторичната изолация, за да пасне около тялото на обувката и да осигурим облицовъчен профил, който опростява довършването на обекта.

Условия за движение на тръбата. Ако тръбата се плъзга, можем да интегрираме PTFE или импрегнирана с графит плъзгаща се плоча върху основата на обувката, като повърхността с ниско триене е свързана към носещ лист от неръждаема стомана, който предпазва изолационния блок от срязващи сили.

Специални изисквания като противопожарна изолация, антиабразивни покрития върху металните части или дренажни отвори за предотвратяване на натрупване на вода при външни инсталации.

Какво получавате с всяка пратка

Поръчката за обувка за изолирани тръби Tianshun включва цялата документация, която вашият инспектор ще поиска:

EN 10204 Сертификати тип 3.1 за стоманените компоненти.

Таблици с данни за изолационни материали със стойности на якост на натиск и топлопроводимост при проектна температура.

Доклади за проверка на размерите, потвърждаващи дебелината на блока, височината на обувката и размерите на основната плоча.

Сертификати за изпитване на натоварване, ако се изисква от спецификацията на проекта.

Приложения

Тръбопроводи за охладена вода и саламура в централни охладителни инсталации и центрове за данни

Тръбопроводи за пара и конденз в промишлени предприятия и електроцентрали

Тръбопроводи за втечнен природен газ и криогенни течности, където трябва абсолютно да се избягват студени точки

Хладилни и хладилни съоръжения

Всяка изолирана тръба, минаваща върху стелаж за тръби, където енергийната ефективност и дългосрочните разходи за поддръжка са от значение

Защо Tianshun?

Ние сме специализиран производител на поддръжка, а не общ доставчик на тръбни фитинги. Когато ни изпратите вашия списък с тръбопроводи и спецификация на изолацията, нашият инженерен екип ще провери натоварването на всяка обувка, ще потвърди съвместимостта на изолационния материал и ще маркира всички места, където стандартните размери на обувката няма да паснат на наличната конструкция. Това ниво на проверка улавя проблемите на чертожната дъска, а не по време на инсталацията. Над 70% от нашия бизнес се повтаря - пряк резултат от доставката на обувки, които функционират точно както се очаква от първия хидротест до края на проектния живот.

ЧЗВ

Въпрос: Можете ли да съпоставите точно вида и дебелината на изолацията ми?

A: Да. Ние оразмеряваме обувката и носещия блок според вашия диаметър на тръбата, изолационен материал и определена дебелина без никакви компромиси.

В: Вие ли осигурявате изолационния блок или го инсталирам на място?

О: Ние доставяме обувката с носещия изолационен блок, който вече е залепен и капсулован вътре. Заобикалящата вторична изолация и облицовка обикновено се прилагат на място, но ние също можем да произведем предварително изолационни комплекти.

Въпрос: Как предотвратявате преминаването на топлина през металното тяло на обувката?

О: Изолационният блок създава термично прекъсване между тръбата и металната основа. Страничната стена на обувката не контактува директно с тръбата, така че няма непрекъснат метален път за топлина, за да заобиколи изолацията.

В: Какво става, ако тръбата ми се движи аксиално поради термично разширение?

О: Можем да добавим PTFE или графитна плъзгаща се плоча към основата на обувката, позволявайки на тръбата да се движи, като същевременно поддържа изолационния блок стабилен.

Въпрос: На какви стандарти отговарят тези обувки?

О: Производството на стомана следва MSS SP-58 и MSS SP-69. Изолационните материали се доставят в съответствие със специфичните за проекта стандарти ASTM или EN и можем да изпълним изискванията за маркировка CE съгласно PED, където е приложимо.
