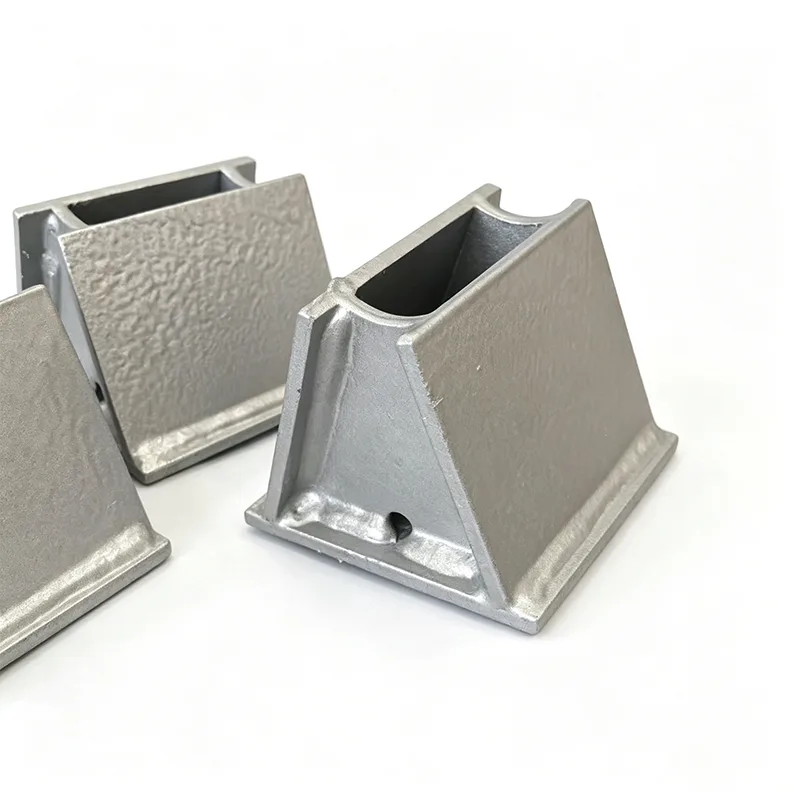

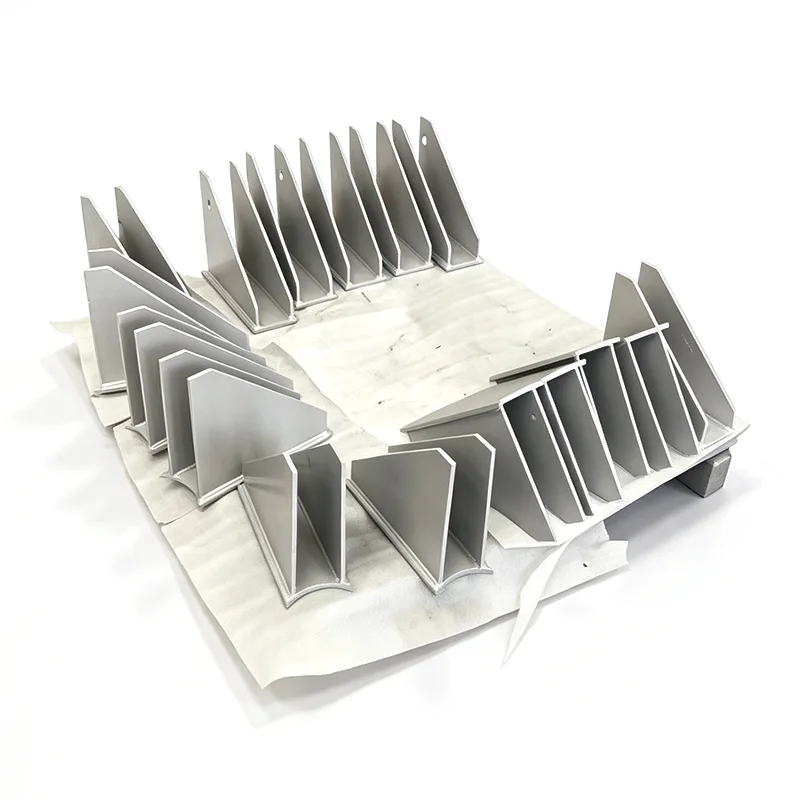

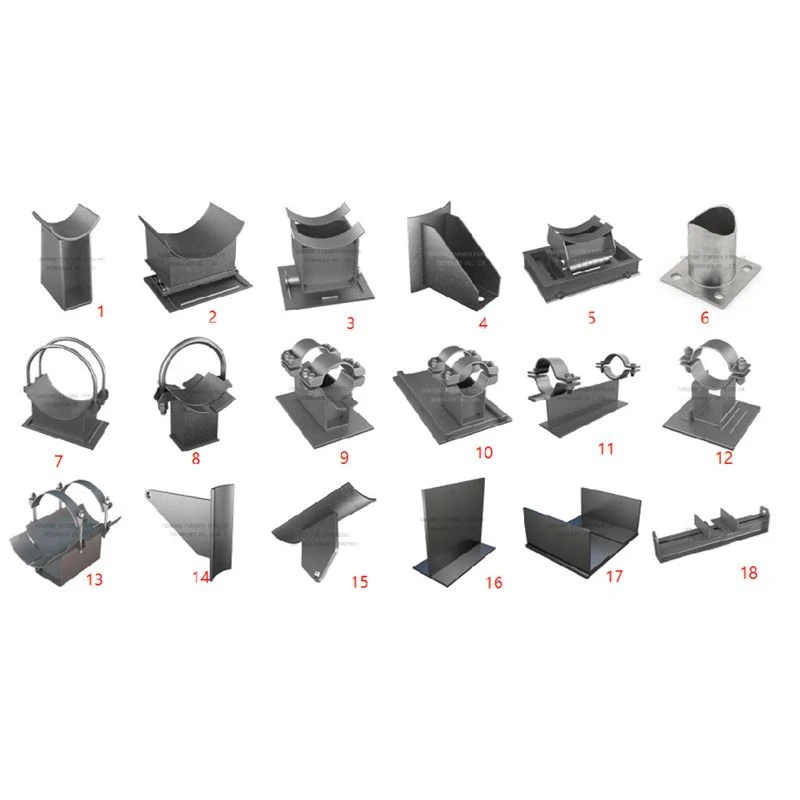

Опора за тръбни обувки с регулируема височина

На хартия надморската височина на тръбопровода е фиксирано число. На място рядко е така. Стоманени колони се утаяват. Основите се изместват леко. Пружинните опори се компресират повече или по-малко от предвиденото от модела на напрежение. When the pipe ends up 10 mm too high or 15 mm too low at a pump suction nozzle or a compressor flange, forcing the connection into place imposes nozzle loads that the equipment was never designed to take. Най-лесният начин да постигнете правилното издигане - и да го поддържате правилно - е тръбна обувка, която можете да регулирате.

Произвеждаме регулируеми по височина опори за тръбни обувки в нашия завод в Дзянсу от 2012 г. Самият дизайн не е сложен, но да го накарате да задържи позиция надеждно при натоварване, топлинно движение и вибрации е. Нашите регулируеми обувки правят това в момента под колектори за пара в Югоизточна Азия, тръбопроводи за охладена вода в Близкия изток и стелажи за тръби за LNG в Северна Америка.

Таблица с параметри	Пример
Тип поддръжка	Твърд, пружинен, ролков, плъзгащ се
Размер на тръбата (NPS/DN)	1/2" до 60" (DN15 - DN1500)
Стандарт за материал	ASTM A36, SS304, SS316, A105
Стандарт за проектиране	MSS SP-58, ASME B31.1
Макс. Проектно натоварване	До 1000 kN
Температурен диапазон	-29°C до +650°C
Повърхностна защита	Горещо поцинкована (HDG), епоксидна смола
Стил на затягане	Два болта, три болта, U-болт
Тип изолация	Гореща изолация / студена изолация (криогенна)

Как работи корекцията – и защо остава

Ядрото на модула е стебло с резба, което минава между тръбната люлка и основната плоча. Завъртането на регулиращата гайка повдига или спуска тръбата на фини стъпки. След като е зададена надморската височина, влизат в действие два независими заключващи механизма:

Тежка контрагайка, завъртяна към основното тяло, предотвратявайки пълзене при вертикално натоварване.

При по-големи размери, вторичен заключващ винт или разделена яка, която механично блокира въртенето, дори при продължителни вибрации от бутални компресори или газопроводи с голям поток.

Всяка обувка е фабрично тествана при натоварване до 1,5 пъти номиналния си капацитет преди изпращане. Компонентите с резба са машинно изработени от кръгли пръти — не са изрязани от прът с резба — така че носещите резби са с пълен профил и са свободни от щрангове, които могат да спукат стандартна шпилка при огъване.

Материали, които отговарят на вашата услуга

Стандартните регулируеми обувки са изработени от въглеродна стомана, с горещо поцинковане като стандартна защита от корозия. За корозивни или измиващи среди, ние доставяме изцяло неръждаеми версии в 304L или 316L. The thread surfaces are coated with an anti-galling compound during assembly to prevent seizing — this matters because an adjusting nut that can’t be turned on site is no longer adjustable.

Когато опората за тръбни обувки с регулируема височина е гореща или студена, ние интегрираме носещ изолационен блок (PIR или клетъчно стъкло) между тръбната люлка и опорното стебло. Изолацията е оразмерена така, че да съответства на дебелината на изолацията на тръбата, а пътят на бариерата срещу пара остава непрекъснат — без студени петна, без конденз.

Където регулируемите маркови обувки правят разлика

Смукателни и нагнетателни тръбопроводи на помпата и компресора, където натоварванията на дюзите трябва да остават в рамките на допустимата обвивка на производителя.

Подпори за тръбни стелажи в зони, подложени на слягане на земята или надигане от замръзване.

Линии, които се нуждаят от точен наклон за дренаж или технологичен поток, като тръбопроводи за продухване на котли или линии за горивен газ.

Системи с пружинна опора, при които студената позиция се нуждае от фина настройка след прехвърляне на натоварването от временни опори.

Преоборудване и свързване, където съществуващата кота на тръбата не съвпада напълно с новото трасе.

Повечето регулируеми опори на пазара са или каталожни артикули с ограничен ход, или напълно персонализирани части с дълги срокове за изпълнение. We sit in between: we can take a standard design and modify the height range, base plate dimensions, or insulation thickness to your project specification — usually within the same lead time as a fixed shoe. Our engineering team works directly from your isometrics and support list, and will ask you about the hydrotest load, the design temperature, and the expected movement before we finalize a drawing. Това ниво на проверка е това, което превръща една проста регулируема обувка в опора, която не е нужно да посещавате отново по време на пускане в експлоатация.

ЧЗВ

В: Колко обхват на регулиране можете да предоставите?

A: Стандартните дизайни предлагат ±25 mm до ±100 mm ход. Възможни са по-големи диапазони — кажете ни от какво се нуждаете.

Въпрос: Ще се задържи ли настройката при вибрации?

A: Да. Ние използваме контрагайка плюс механична функция против въртене за всички размери. Сглобката е фабрично тествана, за да остане стабилна при циклично натоварване.

В: Може ли обувката да се регулира, докато тръбата е заредена?

О: Незначителните корекции на подрязването обикновено могат да се направят при натоварване. За по-големи корекции препоръчваме първо да облекчите натоварването, за да защитите резбите.

Q: Предлагате ли версия за изолирани студени или горещи тръби?

A: Да. Ние интегрираме носещ изолационен блок с размери според вашата дебелина на изолацията, допълнен със запечатана пътека за пароизолация.

Преди всеки продукт да напусне нашето съоръжение, той завършва пълна програма за вътрешни тестове

Пълна програма за вътрешни тестове се изпълнява от всеки продукт преди изпращане. Проверка на размерите и визуална проверка, PMI (положителна идентификация на материала), тестване на твърдост, MT/PT безразрушителен тест, когато е приложимо, тестване на пружинно натоварване с криви на натоварване-изместване и измерване на дебелината на покритието са част от тази програма. Предоставят се протоколи от фабрични изпитвания (FTR) и протоколи от изпитвания на материали (MTR).

Моля, обърнете внимание: Вътрешното тестване не е равно на тестване от трета страна, акредитирано от ILAC

Ако е необходимо тестване или лабораторно изследване с участието на трета страна, то се предлага като отделна услуга по избор.

Отделно цитирани незадължителни услуги за инспекция на трети страни

1. Тестване на материала

Услугите, предлагани в тази категория, включват анализ на химичния състав, изпитване на опън, изпитване на удар на Шарпи при ниска температура и изпитване на твърдост.

2. Заварете NDT

Предлаганите методи са тестване с магнитни частици (MT), тестване с течно проникване (PT), ултразвуково тестване (UT) и радиографско тестване (RT).

3. Тестване на ефективността на натоварването на пружината

Кривите натоварване-изместване са част от това изпитване.

4. Инспекция за защита от корозия при горещо поцинковане/епоксидно покритие

5. Тестване със свидетели, наблюдение на завода и инспекция преди изпращане (PSI)

Защо се открояваме

LISEGA International Pipe Support System като наш еталон

Нашата точност на натоварване, стандарти за изпитване и системи за документиране се измерват спрямо международната система за поддържане на тръби LISEGA.

Отвъд стандартния модел на вътрешния доставчик

Докато стандартният местен производител доставя само продукта, ние включваме крива натоварване-изместване с всеки пружинен модул. В допълнение, ние съдействаме при SGS тестване на трета страна и инспекции при свидетели и подкрепяме прегледи на документи от PE/CPE инженери за задгранични проекти.
