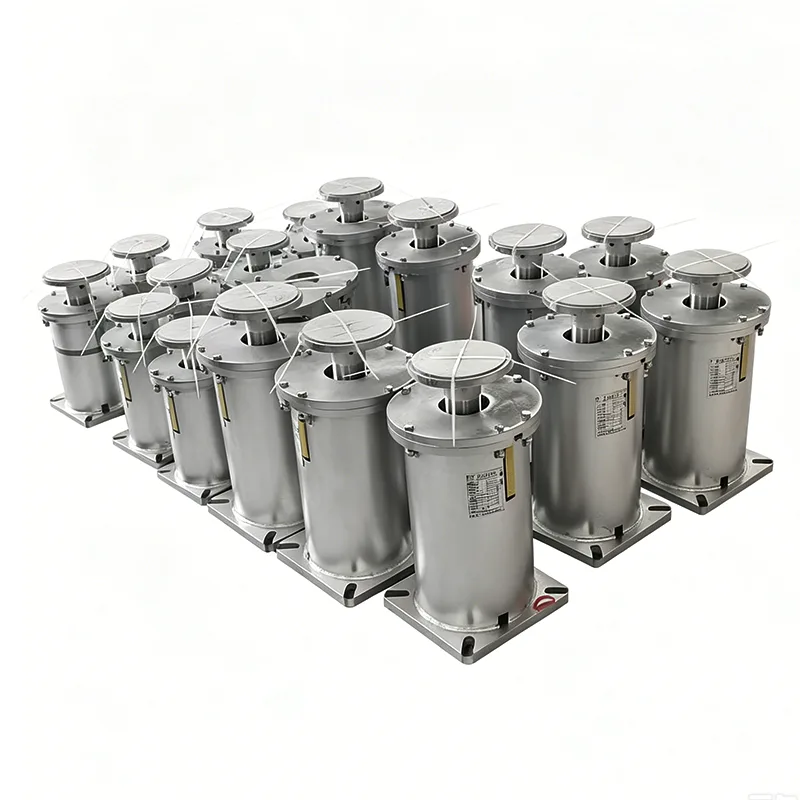

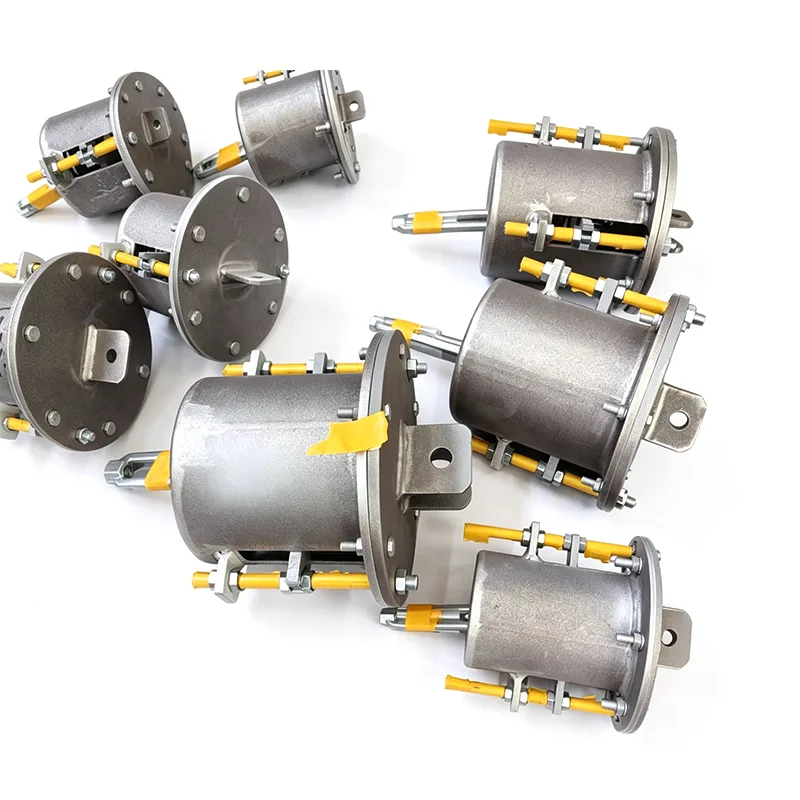

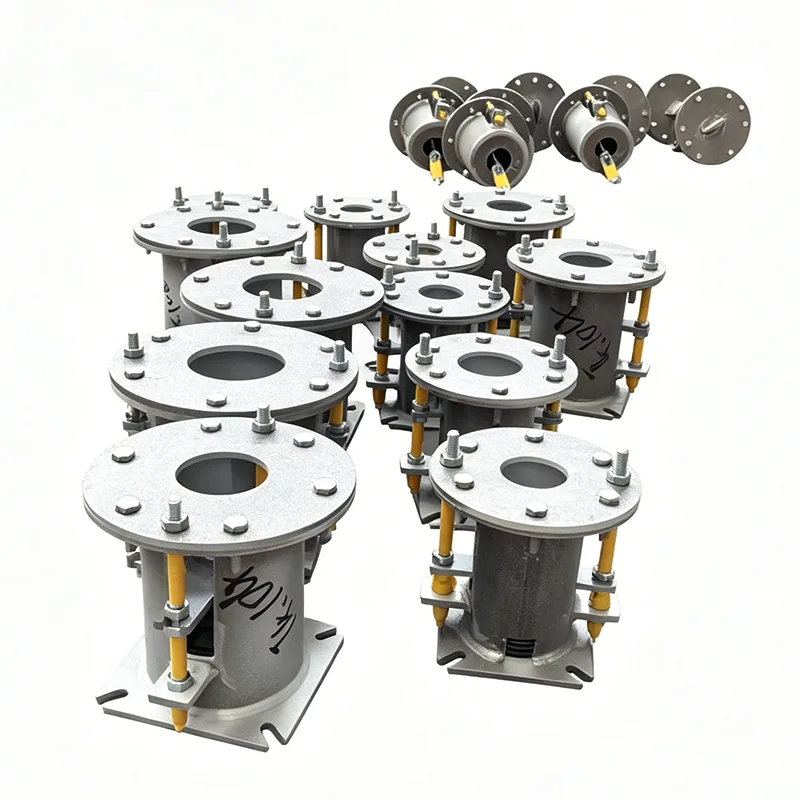

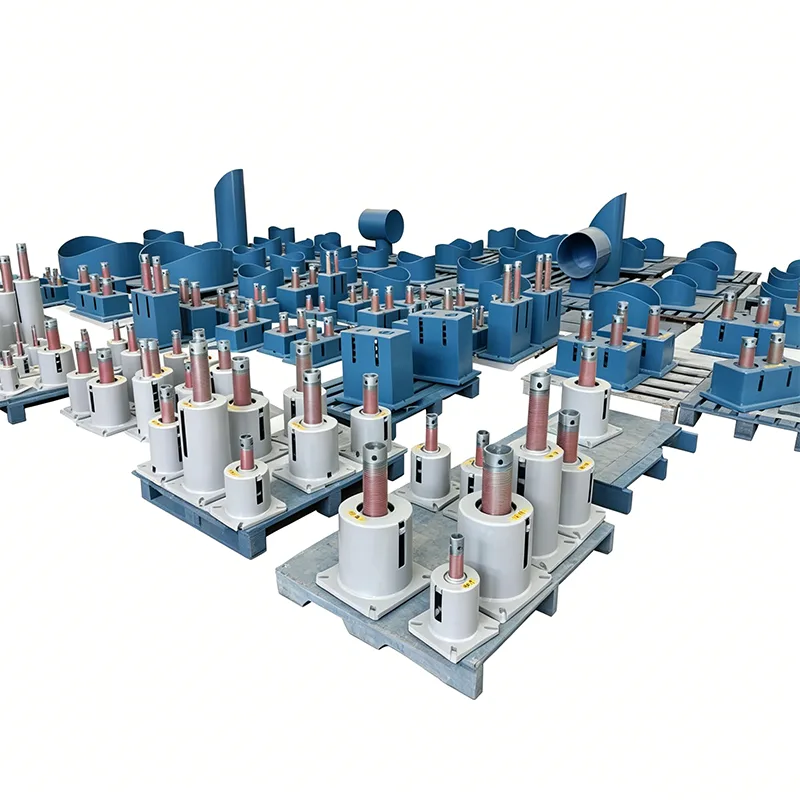

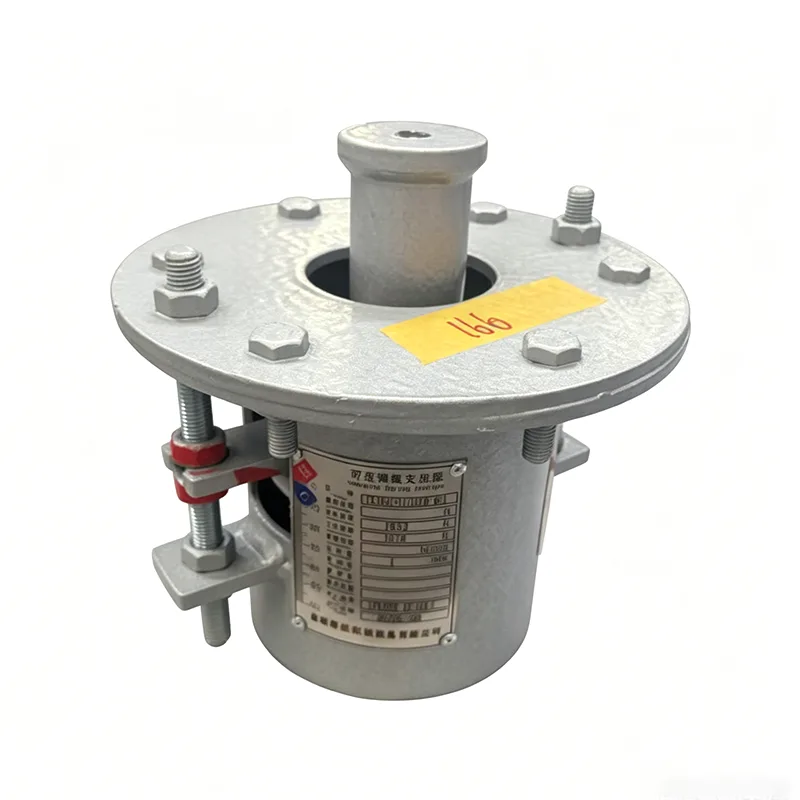

Устойчиви на корозия пружинни закачалки за надземно окачване на тръбопроводи и вибрации

Повечето хора ги наричат ​​пружинни закачалки, някои ги наричат ​​пружинни опори, а на полето ще чуете и двете. Ние в Tianshun не се вкопчваме в името – важното е, че когато една тръба трябва да виси от структурна греда и все още да се движи свободно с термични цикли, монтажът работи. Изграждаме ги за електроцентрали, тръбни стелажи за рафинерии и производствени линии в продължение на 14 години, а нашите пружинни закачалки държат тръби в над 45 държави в момента.

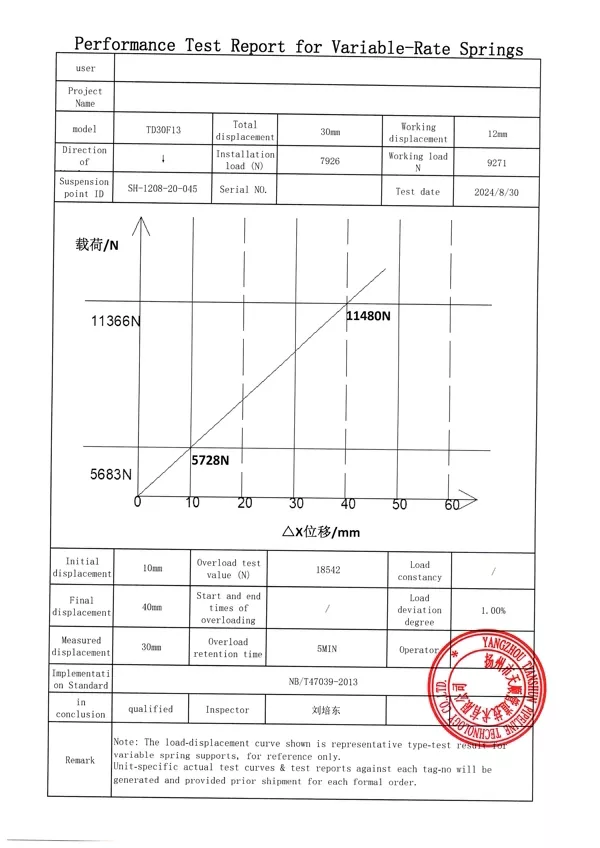

Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.

Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.

Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други промишлени тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.

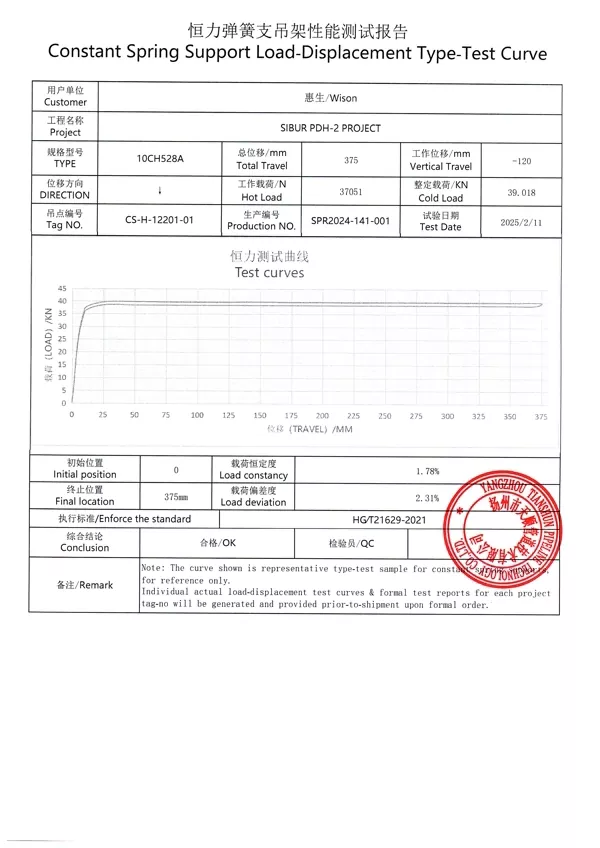

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и експлоатационната надеждност на постоянните пружини. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

Пружинната закачалка прави две неща едновременно: носи цялата тежест на тръбата отгоре и се движи с тръбата, докато се разширява или свива. За разлика от твърдата пръчка за закачалка, която просто виси там, пружинната закачалка остава захваната през целия диапазон на движение. Това е особено важно при дълги прави участъци на повдигнати тръби, където топлинният растеж може да се увеличи бързо. За линии, където товарът трябва да остане почти постоянен, независимо колко далеч се движи тръбата, много проекти ги комбинират спостоянни пружинни опорина същия багажник. За по-малко критични линии, стандартпроменливи пружинни опоричесто вършат работа - същият стил на корпуса на закачалката с пружина, просто различно вътрешно разположение на пружината.

Къде се побират пружинните закачалки в тръбопроводната система

Пружинната закачалка не работи сама. На типичен стелаж за тръби ще видите пружинни закачалки, работещи заедно с твърди опори за тръби и обувки за тръби, които се справят с тежестта на по-ниски височини. При високотемпературни точки на свързване или в близост до връзките на оборудването често се уточняват закачалки, защото те освобождават подово пространство и дават място на тръбата да се движи в различни посоки. Когато линията е студена или охладена, сдвояването на закачалката с предварително изолирани тръбни опори в точката на затягане предотвратява заледяването и запазва изолационната система непокътната. Много спецификации на проекта също се отнасят до целия комплект просто като част от пакет с пружинни опори - разликата е всъщност само монтиран отгоре спрямо монтиран отдолу.

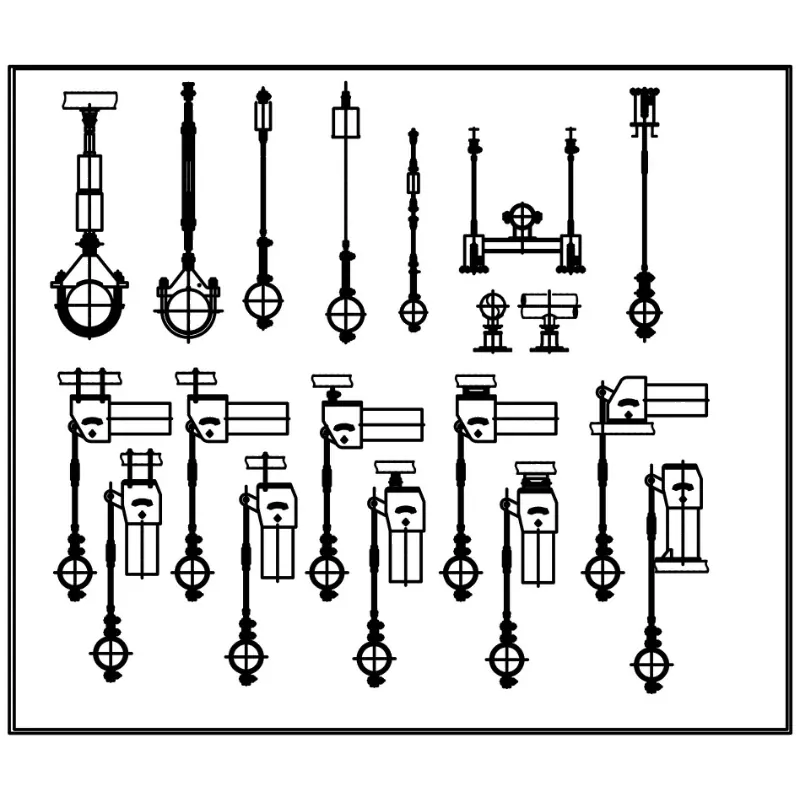

Какво влиза в комплекта на пружинната закачалка

Пружинната закачалка не е просто пружина в кутия. Това е събрание. Ето какво обикновено използваме:

Всяка партида материал има протоколи от тестове на мелницата и ние я проследяваме до топлинното число. Ако вашата спецификация изисква сертифициране 3.2 (EN 10204), ние ще го покрием.

Стандарти, според които изграждаме

Ние произвеждаме пружинни закачалки, които отговарят на:

ANSI/MSS SP-58 — Тръбни опори и закачалки

ASME B31.3 — Процесни тръбопроводи

GB/T 17116

DIN, JIS или специфични за проекта спецификации, когато е необходимо

Нашата фабрика работи съгласно ISO 9001:2015, което означава документирани процедури на всяка стъпка, от входящата суровина до окончателното изпитване на натоварване.

Въпроси, които получаваме

Q1: Кога бих използвал пружинна закачалка вместо монтирана в основата пружинна опора?

Когато тръбата се движи на кота и отдолу няма стоманена платформа, на която да седне. Тръбните стелажи, въздушните линии и тръбопроводите на котелния мезонет са класически случаи. Закачалки се прикрепят към стомана над главата и се спускат към тръбата. Става въпрос за това къде е вашата опорна точка, а не за пружинния механизъм.

В2: Мога ли да получа същия обхват на натоварване в закачалка, както мога в основна пружина?

Като цяло, да. Нашите закачалки с променлива пружина покриват няколкостотин килограма до 20+ тона на закачалка. Постоянните пружинни закачалки отиват по-високо. Ако имате нужда от нещо наистина тежко — да речем 40 тона на една въдица — можем да го построим, но е по-разумно първо да говорите с нас, за да можем да разгледаме опциите за разпределение на товара.

Q3: Как тествате пружинни закачалки?

Настройваме пружината на определеното натоварване, пускаме я през пълния й ход и проверяваме дали силата остава в допустимите граници. За закачалки с постоянна пружина ние начертаваме кривата натоварване-деформация и потвърждаваме, че е плоска в границите на проектирането. Скалите за пътуване се проверяват и всички връзки се проверяват за качество на резбата и целостта на заваръчния шев.

Q4: Какво е вашето стандартно време за изпълнение?

За стандартни комплекти закачалки с общи диапазони на натоварване, 20–25 дни. Ако имате нужда от неръждаем хардуер 304, специални покрития или нестандартно пътуване, изчислете 30–40 дни. Големите проектни пакети получават специален производствен график и ние ще ви дадем твърд ангажимент за доставка с офертата.

Q5: Как се изпращат?

Сглобките на закачалки се разделят на управляеми части - пружинен корпус, комплект пръти и скоба - опаковани заедно в дървени каси с водоустойчива подплата. Всеки сандък е етикетиран с номера на етикета на закачалката, така че екипът на обекта да може веднага да ги сравни с чертежа на опората на тръбата.

Персонализирането, което извършваме редовно

Много клиенти смятат, че пружинните закачалки идват само като стандартни артикули в каталога. Така не работим. Повечето от пружинните закачалки, които изпращаме, имат поне един персонализиран детайл, независимо дали е:

Удължен ход за поемане на големи сеизмични движения

Персонализирани дължини на пръти за специфични хлабини над главата

Конструкция от неръждаема стомана за крайбрежни или корозивни среди

Високотемпературен пружинен материал за линии, работещи над 400°C

Специални системи за боядисване — епоксидно, богато на цинк грунд или морско покритие

Не е необходимо да монтирате лулата си към нашата закачалка. Ние ще изградим закачалката към вашата тръба.

Какво сме научили от реални проекти

Някои практически точки, които си струва да знаете, ако пишете спецификация за опора на тръба:

При дълги прави писти не фиксирайте всяка опорна точка. Оставете пружинните закачалки да поемат растежа и поставете стратегически котви. Можем да ви помогнем да определите кои закачалки къде отиват, ако вашият инженер по напрежението на тръбите предостави данните за движението.

Ако тръбата е изолирана, посочете типа скоба и облицовката отпред. Дооборудването на изолация в точката на окачване след монтажа е разхвърляно и скъпо.

За външни инсталации във влажни или крайбрежни зони, посочете неръждаем хардуер или поне горещо поцинковане. Пръчките от въглеродна стомана изглеждат добре в първия ден, но няма да изглеждат така след два дъждовни сезона.

Пътят Тяншун

Ние не сме търговска компания, която поставя нечии други части в нашата кутия. Ние ги произвеждаме в нашата собствена фабрика в Янджоу. Купуваме стоманата, обработваме компонентите, навиваме и тестваме пружините, сглобяваме модулите, боядисваме ги, опаковаме ги и ги изпращаме. Няма средна стъпка, при която качеството се губи.

През годините сме доставяли пълни пакети с пружинни закачалки за проекти, които са работили безпроблемно през стартирането и годините на работа. Ето защо над 70% от нашите клиенти се връщат — не защото сме най-евтините (ние сме справедливи, а не евтини), а защото закачалките идват навреме, отговарят на чертежите и продължават да вършат работата си.

Ако определяте цена на проект, който изисква пружинни закачалки, постоянни пружинни опори или предварително изолирани тръбни обувки, изпратете ни вашите информационни листове или надценки. Ние ще изготвим подходяща оферта — фабрично директно, без скрити надценки — и ако желаете, ще ви преведем през логиката на дизайна зад нашия избор. Можете също така да посетите фабриката и да видите сами производствената линия.
