Резюме на статията:Надеждната поддържаща система е от съществено значение за промишлени тръбопроводи, изложени на топлинно разширение, свиване, вибрации и променящи се работни натоварвания. АПроменлива пружинна опора за тръбопроводосигурява контролирано вертикално движение, докато непрекъснато поддържа тръбопровода. С професионален опит в производството,Тяншундоставя стандартизирани и персонализирани променливи опорни решения за пружини за електроцентрали, нефтохимически съоръжения, нефтени и газови системи, химически заводи, проекти за пречистване на вода и други взискателни индустриални приложения.
Съдържание
- Какво представлява променлива пружинна опора за тръбопровод?
- Защо е необходима опора с променлива пружина в промишлените тръбопроводи?
- Как работи опората с променлива пружина?
- Какви са основните технически спецификации?
- Какви са основните компоненти?
- Какви са основните предимства?
- Къде се използва опора с променлива пружина?
- Как трябва да изберете правилната опора за променлива пружина?
- Как качеството на производството влияе върху производителността?
- Как се сравнява с други опори за тръби?
- Често задавани въпроси

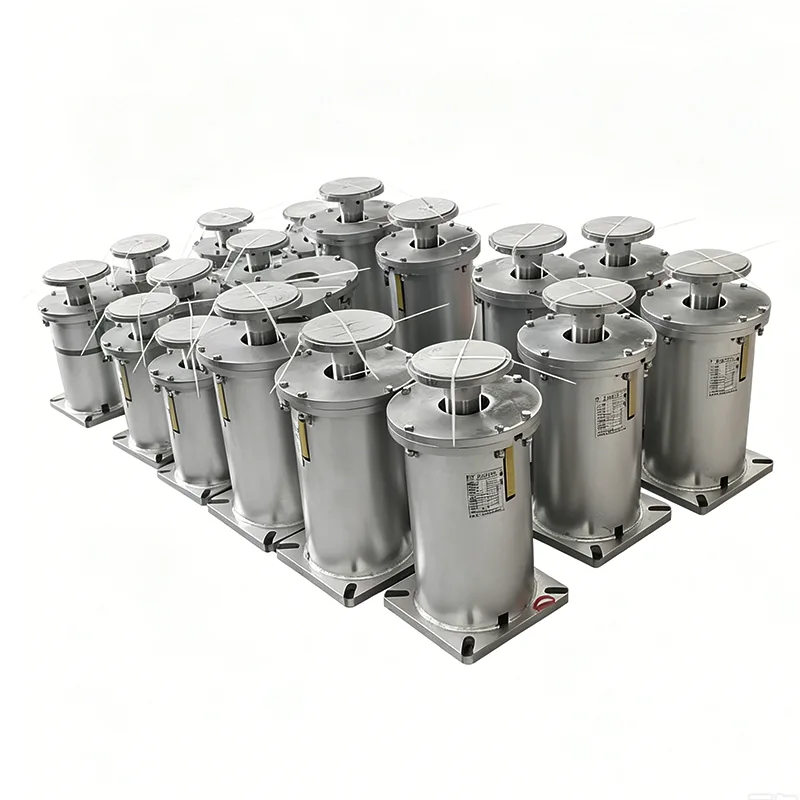

Какво представлява променлива пружинна опора за тръбопровод?
A Променлива пружинна опора за тръбопроводе еластична механична опора, предназначена да носи товари от тръбопровода, като същевременно позволява контролирано вертикално движение. За разлика от твърдата опора, която ограничава движението, опората с променлива пружина използва характеристиките на деформация на пружината, за да се адаптира към промените в позицията на тръбопровода.
Индустриалните тръбопроводи могат да се движат значително при промяна на работните температури. Тръбопроводите за пара, системите за захранваща вода, технологичните тръбопроводи, тръбопроводите за кондензат и други високотемпературни системи могат да се разширят по време на работа и да се свият след спиране. Ако това движение не се управлява правилно, прекомерните сили могат да бъдат прехвърлени към тръби, клапани, фланци, дюзи на оборудването и структурни връзки.
Правилно избраната пружинна опора помага за разпределянето на тези сили, като същевременно поддържа предсказуем опорен товар. Продуктовата гама на Tianshun включва стандартни и персонализирани конфигурации, проектирани за различни товароносимости, изисквания за пътуване, условия на монтаж и индустриални среди.
Защо е необходима опора с променлива пружина в промишлените тръбопроводи?
Поддържането на тръбопровода не е просто въпрос на задържане на тръба на място. Правилно проектираната поддържаща система трябва да поеме теглото, топлинното движение, вибрациите и работните условия, без да създава прекомерно вторично напрежение.
Променливите пружинни опори са особено полезни, когато тръбопроводът се нуждае от компенсация на вертикалното изместване, но не изисква изключително ниска вариация на натоварването, свързана с постоянна пружинна опора.
- Компенсация на термично разширение:Позволява контролирано вертикално движение при промени в температурата на тръбопровода.
- Разпределение на натоварването:Осигурява непрекъсната поддръжка за тръбопроводи и свързани компоненти.
- Намаляване на стреса:Помага за намаляване на прекомерните сили, прехвърлени към свързаното оборудване.
- Управление на вибрациите:Осигурява еластичен поддържащ механизъм за работещи тръбопроводни системи.
- Защита на оборудването:Помага за намаляване на риска от прекомерно натоварване при чувствителни точки на свързване.
- Гъвкавост на монтажа:Могат да бъдат избрани различни конфигурации според изискванията на проекта.
За инженерни проекти опората винаги трябва да се избира въз основа на действителното тегло на тръбопровода, движение, работна температура, позиция на монтаж и структурни условия, а не просто да се избира опора въз основа на диаметъра на тръбата.
Как работи опората с променлива пружина?
Принципът на работа на променлива пружинна опора се основава на връзката между деформацията на пружината и приложеното натоварване. На практика пружината генерира опорна сила, която се променя, когато тръбопроводът се движи вертикално.
Когато тръбопроводът се движи надолу, пружината се компресира допълнително и поддържащата сила се увеличава. Когато тръбопроводът се движи нагоре, компресията на пружината намалява и поддържащата сила съответно намалява. Тази контролирана промяна позволява на опората да следва движението на тръбопровода, докато продължава да носи товара.
Следователно разликата между студено и горещо натоварване е важно съображение по време на инженерното проектиране. Опората трябва да бъде правилно калибрирана, така че нейното работно състояние да остане в рамките на разрешеното изменение на натоварването и диапазона на движение.
За приложения, при които вертикалното изместване е умерено и определена степен на вариация на натоварването е приемлива, опората с променлива пружина може да осигури ефективен баланс между производителност, структурна простота, удобство при инсталиране и цена.
Какви са основните технически спецификации?
Различните проекти за тръбопроводи изискват различен капацитет на пружините и диапазони на движение. Според информацията за продукта, предоставена от Tianshun, променливите конфигурации на пружинната опора могат да покрият широк диапазон от промишлени работни условия.
| Спецификация | Типичен диапазон / опция | Инженерно значение |
|---|---|---|
| Тип поддръжка | Тип A, B, C, D, E, F, G | Осигурява гъвкавост на конфигурацията за различни условия на инсталиране |
| Пружинен размер | № 0–бр. 22 | Позволява избор според необходимата товароносимост |
| Обхват на пътуване | 30, 60, 90, 120, 180 мм | Съвпада с различни вертикални движения на тръбопровода |
| Оперативно натоварване | 0,2–400 kN | Поддържа тръбопроводи с различни експлоатационни натоварвания |
| Посока на движение | Нагоре/надолу | Побира вертикално термично изместване |
| Променливост на натоварването | ≤25% стандарт | Контролира промяната на опорната сила по време на движение |
| Материал на корпуса | Въглеродна стомана Q235/Q355 | Осигурява структурна здравина и издръжливост |
| Повърхностна обработка | Горещо поцинковани/боядисани | Помага за адаптиране на опората към различни условия на околната среда |
Тези стойности трябва да се третират като референции за избор на продукти, а не като ограничения за универсален дизайн. Окончателните спецификации трябва да бъдат потвърдени в съответствие с действителните инженерни условия и техническата документация на производителя.
Какви са основните компоненти?
Променливата пружинна опора е съставена от няколко координирани компонента. Всяка част допринася за носещата способност, стабилността на монтажа, работната видимост или защитата на околната среда.
- Спирална пружина:Основният еластичен компонент, произведен от пружинна стомана и обработен за постигане на стабилни механични характеристики.
- Горни и долни свързващи плочи:Свържете опората към структурата на тръбопровода и носещата конструкция.
- Индикатор за натоварване:Помага за идентифициране на натоварването на пружината и условията на изместване по време на монтаж и работа.
- Заключващ механизъм:Осигурява пружинния възел по време на транспортиране, монтаж и пускане в експлоатация.
- Защитен корпус:Помага за защита на пружината от прах, влага, дъждовна вода и корозивно излагане на околната среда.
Комбинацията от тези компоненти прави системата подходяща за дългосрочно промишлено обслужване, където стабилната поддръжка е важна.
Какви са основните предимства?
Изборът на правилната пружинна опора може да допринесе значително за надеждността на тръбопроводната система. В сравнение с конвенционалните твърди опори, дизайнът на променливите пружини осигурява допълнителна възможност за движение, като същевременно остава сравнително лесен за инсталиране и поддръжка.
Контролирано изменение на натоварването
Правилно проектираната опора с променлива пружина ограничава промяната в опорната сила, докато тръбопроводът се движи. Стандартната продуктова информация на Tianshun определя променливост на натоварването до 25%.
Множество опции за товарене и пътуване
Различните размери на пружините и диапазоните на хода улесняват адаптирането на опората към специфичните изисквания за движение и натоварване на тръбопровода.
Калибриране преди натоварване
Пружинните опори могат да бъдат предварително регулирани според специфичните изисквания на проекта, което помага за опростяване на монтажа и пускането в експлоатация на работната площадка.
Адаптивна конструкция
Могат да бъдат избрани различни конфигурации и материали за различни инсталационни среди, ограничения на пространството и условия на обслужване.
Удобство при поддръжка
Модулната конструкция може да опрости подмяната на компоненти и поддръжката, когато е необходимо обслужване по време на жизнения цикъл на оборудването.
Къде се използва опора с променлива пружина?
Технологията е подходяща за промишлени тръбопроводни системи, където възниква вертикално движение поради температурни промени, работни условия или вибрации на оборудването.
- Паропроводи на ТЕЦ
- Тръбопроводи за захранваща вода и конденз
- Тръбопроводи за петрохимични процеси
- Топлообменник, свързващ тръбопроводи
- Компресорни станции за нефт и газ
- Клапанни камери на тръбопроводи за природен газ
- Топлофикационни мрежи
- Пречиствателни съоръжения за вода и отпадни води
- Тръбопроводи за кораби и офшорни платформи
- Системи за химична и фармацевтична обработка
В съоръжения за производство на електроенергия и нефтохимически съоръжения, например, тръбопроводите могат да претърпят повтарящи се цикли на нагряване и охлаждане. Правилно избраната опора с променлива пружина може да поеме произтичащото вертикално изместване, като същевременно спомага за поддържане на предвиденото разпределение на напрежението в тръбопроводната система.
Как трябва да изберете правилната опора за променлива пружина?
Правилният избор е една от най-важните стъпки в проектирането на пружинната опора. Подпората трябва да бъде избрана според действителните работни условия, а не само според номиналния размер на тръбата.
- Определете работното натоварване:Изчислете теглото на тръбопровода, изолацията, клапаните, фитингите, теглото на течността и други поддържани компоненти.
- Определете вертикалното движение:Установете очакваното изместване нагоре или надолу между студени и работни условия.
- Проверете вариацията на натоварването:Определете дали допустимото изменение на натоварването е подходящо за свързаното оборудване и дизайна на напрежението в тръбопровода.
- Оценете пространството за инсталиране:Изберете подходяща конфигурация въз основа на наличната конструкция и свобода за поддръжка.
- Обмислете условията на околната среда:Изберете подходящ корпус и повърхностна обработка за влага, корозия, температура и излагане на открито.
- Потвърдете посоката на инсталиране:Проверете дали опората трябва да поеме движение нагоре или надолу.
- Прегледайте инженерните стандарти:Уверете се, че избраната опора е съвместима с приложимите спецификации на проекта и изискванията за проектиране на тръбопроводи.
За сложни проекти инженерите могат да предоставят на доставчика натоварването на тръбопровода, работната температура, очакваното изместване, пространството за монтаж и други ключови параметри. След това производителят може да препоръча подходящ модел и конфигурация.
Как качеството на производството влияе върху производителността?
Ефективността на пружинната опора зависи в голяма степен от консистенцията на пружината, точността на размерите, калибрирането на натоварването, качеството на материала и крайния монтаж. Следователно качеството на производство е пряко свързано с дългосрочната надеждност на тръбопровода.
Тяншун съобщава за цялостен подход за контрол на качеството, обхващащ инспекция на суровините, производство на пружини с ЦПУ, тестване на ефективността на пружините, инспекция на завършен монтаж и окончателна инспекция преди доставка. Неговите производствени мощности включват CNC машини за навиване на пружини, оборудване за тестване на пружини, спектрометри и инструменти за безразрушителен тест.
Според информацията за продукта, всяка пружина се подлага на множество тестове за компресия и натоварване, за да се провери стабилната работа преди сглобяването. Системата за управление на качеството на компанията е сертифицирана по ISO 9001:2015, а нейните продукти отговарят на международните стандарти, включително изискванията на CE и API.
Тези мерки за контрол на качеството са особено важни за промишлени проекти, където пружинните опори могат да останат в експлоатация в продължение на много години при повтарящи се термични цикли.
Как се сравнява с други опори за тръби?
| Фактор за сравнение | Променлива пружинна опора | Твърда опора за тръби | Постоянна пролетна поддръжка |
|---|---|---|---|
| Вертикално движение | Компенсира умереното движение | Много ограничен | Подходящ за по-големи движения |
| Вариация на натоварването | Обикновено ≤25% | Променя се рязко с изместване | Обикновено много по-ниска |
| Структурна сложност | Среден | ниско | високо |
| Монтаж | Сравнително просто | просто | По-взискателни |
| Ниво на разходите | Среден | ниско | високо |
| Типично приложение | Общо термично изместване | Малко или никакво движение | Голямо движение или силно чувствителни към натоварване системи |
Това сравнение показва защо няма универсална „най-добра“ опора за тръби. Променливата пружинна опора е особено привлекателна, когато тръбопроводът изпитва умерено вертикално изместване и е приемлива контролирана промяна в опорното натоварване.
Често задавани въпроси
1. Каква е основната функция на променлива пружинна опора за тръбопровод?
Основната му функция е да поддържа теглото на тръбопровода, като същевременно позволява контролирано вертикално движение, причинено от топлинно разширение, свиване или променящи се работни условия.
2. Каква е разликата между опора с променлива пружина и опора с постоянна пружина?
Променлива опора на пружината променя опорната си сила, когато пружината се отклони. Постоянната пружинна опора е проектирана да поддържа много по-постоянна поддържаща сила в целия си определен диапазон на движение. Променливите пружинни опори обикновено са подходящи, когато е приемлива умерена промяна на натоварването.
3. Каква информация е необходима за избор на пружинна опора?
Важните параметри включват работно натоварване, студено натоварване, горещо натоварване, вертикално изместване, посока на движение, работна температура, пространство за монтаж, конфигурация на тръбата и условия на околната среда.
4. Какви диапазони на пътуване са налични?
Типичните продуктови опции включват 30 mm, 60 mm, 90 mm, 120 mm и 180 mm ход. Подходящият ход трябва да бъде избран според действително изчисленото движение на тръбопровода.
5. Могат ли променливите пружинни опори да бъдат персонализирани?
да Могат да бъдат разработени персонализирани решения за специални изисквания за натоварване, условия на изместване, ограничени монтажни пространства, материали, повърхностни обработки и други специфични за проекта изисквания.
6. Как мога да определя дали имам нужда от променлива или постоянна пружинна опора?
Решението трябва да се основава на движението на тръбопровода, допустимото изменение на поддържащото натоварване, чувствителността на свързаното оборудване, анализ на напрежението и спецификациите на проекта. За критични тръбопроводни системи изборът трябва да бъде потвърден чрез инженерни изчисления и професионален технически преглед.
Заключение
Добре проектираната поддържаща система е от основно значение за безопасната и надеждна работа на индустриалните тръбопроводи. Чрез комбиниране на еластична опора на товара с контролирано вертикално движение, aПроменлива пружинна опора за тръбопроводможе да помогне за управление на топлинното изместване, разпределяне на натоварването на тръбопровода, намаляване на прекомерното напрежение и защита на свързаното оборудване. За проекти, изискващи стандартни или персонализирани решения, Tianshun предлага променливи пружинни опори с множество конфигурации на натоварване и движение, контрол на качеството на производството, техническа помощ при избора и поддръжка след продажбата. Ако планирате нов тръбопроводен проект или надграждане на съществуваща поддържаща система,свържете се с насс вашето натоварване, изместване, температура и изисквания за монтаж, за да обсъдите подходящо решение за опора на променлива пружина за вашето приложение.
