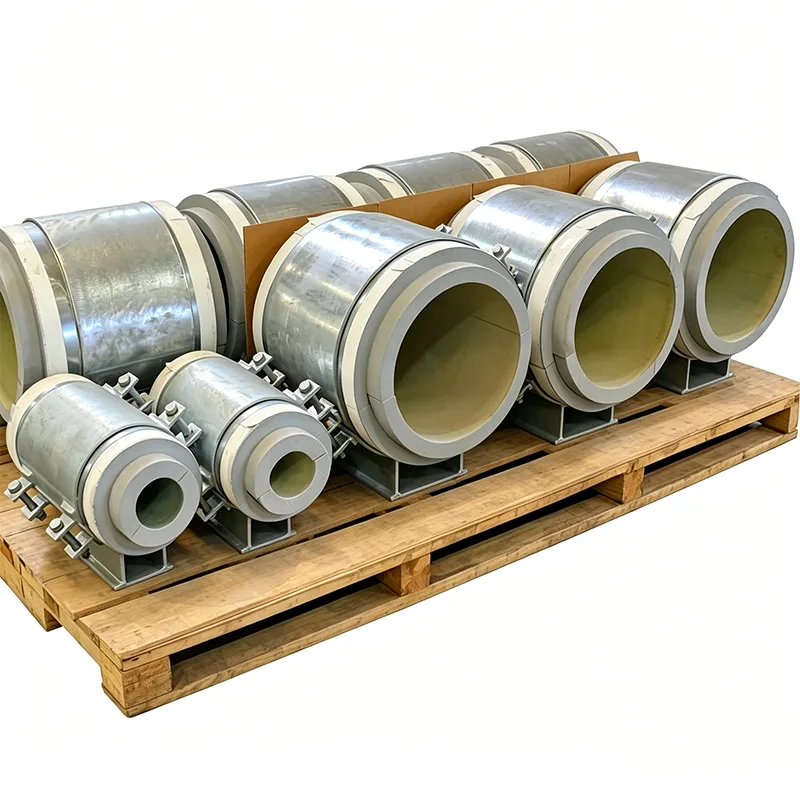

Предварително изолирана опора за плъзгане на тръби

Тръба, която се разширява и свива при температурни промени, трябва да се движи в опорите си. Тръба, която трябва да остане изолирана, се нуждае от непрекъсната топлинна обвивка. Удовлетворяването на двете изисквания в една и съща опорна точка обикновено означава инсталиране на отделна плъзгаща се плоча и след това изрязване на изолация около нея на място - последователност, която оставя място за несъответствие, компресирана изолация и ненадеждно пароуплътнение. Предварително изолирана опора за плъзгане на тръби решава това чрез интегриране на плъзгащия механизъм и изолационния блок в един фабрично сглобен модул, който пристига на място готов да приеме тръбата и съседната изолация.

Произвеждаме тези интегрирани опори за плъзгачи в нашия завод в Янгжу от 2012 г. за парни линии, мрежи за охладена вода и криогенни преносни тръби в над 45 държави. Всеки възел е проектиран така, че тръбата да се движи свободно, изолацията да остане непокътната, а носещата стомана да остане при безопасна температура.

Как плъзгащите и изолационните функции работят заедно

Опорното тяло съдържа твърд изолационен блок с висока плътност, който пренася натоварването на тръбата от седлото надолу към основната плоча. Нито един метал не докосва метал през пътя на натоварване: самата изолация действа като термично прекъсване. Под изолационния блок, плъзгаща се двойка с ниско триене е прецизно позиционирана по време на производството.

Горният плъзгащ се компонент е полиран лист от неръждаема стомана, залепен към долната страна на изолационния блок или към междинна плоча за разпределяне на товара.

Долният плъзгащ се компонент е PTFE или импрегнирана с графит подложка, фиксирана към горната част на стоманената основна плоча.

Целият интерфейс на плъзгача е затворен в опорното тяло, защитен от строителен прах, песъчинки, носени от вятъра, и влага, които могат да увеличат триенето или да причинят корозия с течение на времето.

Площта на плъзгащата се повърхност и дължината на движение се изчисляват от вашите данни за анализ на напрежението в тръбата. Добавяме щедра граница над максималното очаквано изместване, така че дори необичаен преходен процес няма да изтласка опората извън нейния проектиран диапазон.

Изолация, която работи при вашата работна температура

Материалът на изолационния блок е избран за специфичните топлинни условия на вашата линия, а не е избран от универсален склад. Нашите стандартни опции за материали включват:

PIR с висока плътност (полиизоцианурат): за охладена вода, саламура и студени услуги до -50°C.

Поресто стъкло: за криогенни приложения до -196°C, където непропускливостта на влага е критична.

Калциев силикат: за пара, горещо масло и технологични линии до 650°C.

Плочи на основата на перлит или микропорести: за приложения, изискващи много ниска топлопроводимост при екстремни температури.

Всеки блок е обработен, за да съответства на диаметъра на тръбата и дебелината на изолацията, определени за проекта. Неговата якост на натиск се проверява спрямо пълното натоварване при хидротест, а не само спрямо работното тегло, за да се предотврати смачкване по време на пускане в експлоатация.

Парна бариера, която не се прекъсва

Металното тяло на обувката е изработено с интегриран уплътнителен фланец. Когато екипът на обекта монтира изолацията на тръбата и външната облицовка, те довеждат бариерата срещу пара директно до този фланец и я запечатват с лепило или лента. Резултатът е непрекъснат, подлежащ на проверка плик, който минава направо през опорното място – без празнини, без ръчно изрязани лепенки, без разчитане само на мастика, нанесена на място.

Документация и надеждност

Всяка предварително изолирана плъзгаща се опора се доставя с пълен набор от документация:

Сертификати EN 10204 тип 3.1 за всички стоманени части.

Таблици с данни за изолационни материали със стойности на топлопроводимост и якост на натиск при проектна температура.

Сертификати за коефициент на триене на плъзгача, потвърдени чрез лабораторни изследвания.

Доклади за размерите, потвърждаващи обхвата на движение, дебелината на блока и размерите на основната плоча.

Общи приложения

Паро- и кондензни тръбопроводи в електроцентрали и промишлени съоръжения.

Тръбопроводи за охладена вода и централно охлаждане, където плъзгащите се опори са разположени на дълги прави участъци.

Криогенни тръбни галерии, където топлинното свиване изисква надеждна плъзгаща се повърхност с ниско триене.

Всяка изолирана тръбопроводна система, при която сглобените на място плъзгащи се плочи биха забавили монтажа на изолацията и биха създали трудности при проверката.

Защо Tianshun?

Плъзгаща се опора, която свързва или смачква изолацията си след няколко топлинни цикъла, не е плъзгаща се опора — това е бъдеща поръчка за ремонт. Нашият фабрично интегриран подход елиминира променливостта на монтажа на място и гарантира, че плъзгащите се повърхности са подравнени, изолационният блок е напълно поддържан и бариерата срещу пара може да бъде изпълнена чисто от екипа на обекта. С над 70% повторна бизнес и инженерна поддръжка, която започва от вашата изометрия, ние доставяме продукт, който работи предвидимо от първото загряване до последното.

ЧЗВ

В: Може ли повърхността на плъзгача да бъде заменена, ако се износи?

О: Плъзгащите се повърхности са затворени и свързани във фабричния монтаж, така че подмяната на място не е практична. Материалите, които използваме, са оценени за десетилетия движение при проектните натоварвания и ние предоставяме данни от тестове за триене с всяка поръчка.

В: Какъв температурен диапазон е покрит?

A: От -196°C (клетъчно стъкло) до +650°C (калциев силикат). По-високите температури могат да бъдат пригодени със специални материали — свържете се с нашия инженерен екип.

В: Как спирате изолационния блок от срязване от плъзгащото действие?

О: Плъзгащата равнина е разположена под изолационния блок и твърда плоча за разпределение на натоварването ги разделя. Изолацията изпитва само натоварване на натиск; силите на плъзгане се предават директно между металните повърхности.

В: Мога ли да получа опора за плъзгане, която също така направлява тръбата странично?

A: Да. Можем да добавим интегрални водещи плочи към опорното тяло, позволявайки аксиално движение, като същевременно ограничаваме страничното изместване.

Всеки продукт е напълно тестван в компанията преди изпращане

Преди изпращане всеки продукт преминава през пълна програма за вътрешно тестване. Тази програма обхваща размерна и визуална проверка, PMI (положителна идентификация на материала), тестване на твърдост, MT/PT безразрушителен тест, където е приложимо, тестване на пружинно натоварване с криви на натоварване-изместване и измерване на дебелината на покритието. Докладите от фабричните изпитвания (FTR) и протоколите от изпитванията на материалите (MTR) се доставят с пратката.

Това вътрешно тестване не е тестване на трета страна, акредитирано от ILAC

Ако се изисква тестване или лабораторно изследване с участието на трета страна, то може да бъде уредено отделно като допълнителна услуга.

Допълнителни услуги за проверка от трета страна (цитирани отделно)

1. Тестване на материала

Предлагат се анализ на химичния състав, изпитване на опън, изпитване на удар при ниска температура на Шарпи и изпитване на твърдост.

2. Заварете NDT

Могат да бъдат осигурени тестове с магнитни частици (MT), течни тестове за проникване (PT), ултразвукови тестове (UT) и радиографски тестове (RT).

3. Тестване на ефективността на натоварването на пружината

Включени са кривите натоварване-преместване.

4. Инспекция за защита от корозия при горещо поцинковане/епоксидно покритие

5. Тестване със свидетели, наблюдение на завода и инспекция преди изпращане (PSI)

Какво ни прави различни

Сравнение с международната система за поддържане на тръби LISEGA

За точност на натоварването, стандарти за изпитване и системи за документиране ние използваме международната система за поддържане на тръби LISEGA като наш еталон.

Повече от стандартен местен производител

Стандартният местен производител обикновено доставя само продукта. Ние отиваме по-далеч, като предоставяме крива натоварване-изместване с всеки пружинен модул. Ние също така помагаме при организирането на SGS тестване от трета страна и инспекции при свидетели и поддържаме прегледи на документи от PE/CPE инженери за задгранични проекти.
