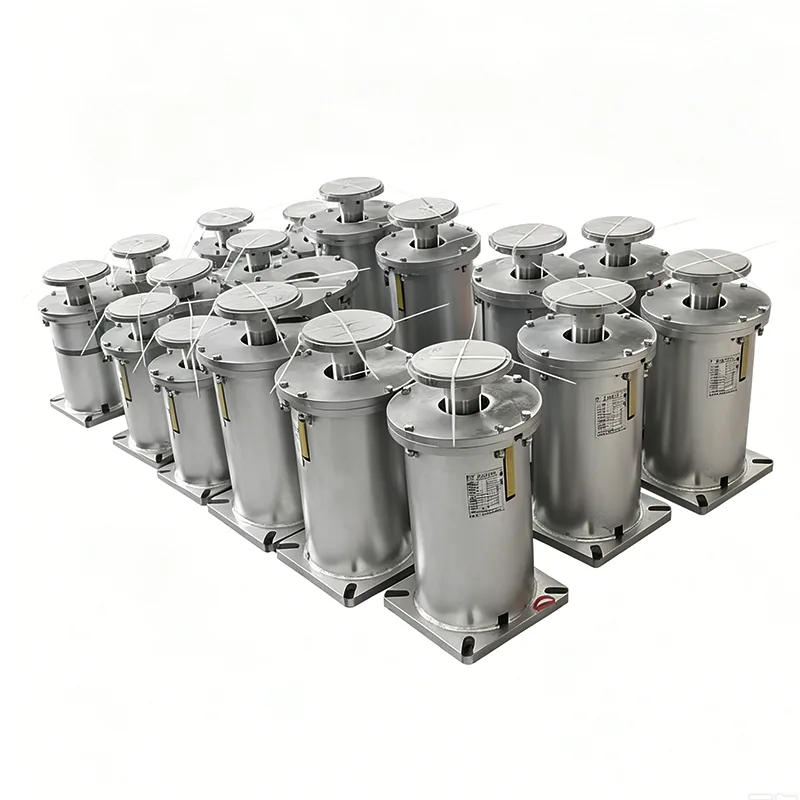

Не всяка тръба се нуждае от постоянна опорна сила. Всъщност повечето от линиите, с които работим – технологични тръбопроводи, комунални колектори, линии за охлаждаща вода – работят добре с променлива пружинна опора. ПриТяншун, ние доставяме променливи пружинни модули от нашата фабрика в Янджоу в продължение на 14 години и те са може би най-разпространеният тип пружинна опора, която доставяме. Ако сте минавали през тръбен стелаж на електроцентрала или рафинерия, има вероятност пружинните кутии, които сте видели да висят от стоманата или да седят на Т-образни стълбове, са били променливи пружинни опори.
Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.
Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.
Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други индустриални тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.
| Таблица със спецификации на променлива пружинна закачалка | Пример |
| Тип / конфигурация на закачалка | Тип A, B, C, D, E, F, G |
| Размер на пружината / бр. | № 0 - № 22 |
| Обхват на пътуване | 30 мм, 60 мм, 90 мм, 120 мм 180 мм |
| Оперативно натоварване | 0,2 kN - 400 kN |
| Инсталиран товар (студен товар) | kN / kgf |
| Работно натоварване (Горещо натоварване) | kN / kgf |
| Посока на движение | Нагоре/надолу |
| Променливост (%) | ≤ 25% (стандартно) |
| Повърхностна обработка | Горещо поцинковано/боядисано |
| Материал на корпуса | Въглеродна стомана (Q235/Q355) |
Идеята е ясна: когато тръбата се движи нагоре или надолу поради термично разширение, пружината вътре се компресира или отпуска и поддържащата сила се променя малко. Това е "променливата" част. Промяната на силата е предсказуема и остава в рамките на диапазона, който вашият инженер по напрежение на тръбата вече е позволил. Когато допустимата вариация на натоварването е, да речем, 15% или 20%, няма нужда да харчите допълнително запостоянна пружинна опора. Получавате същата функция — вертикално усвояване на пътуването, пренасяне на тежести — на по-ниска цена и с по-опростен, по-компактен дизайн. Ето защо спецификациите на проекта често изброяват променливи пружинни опори като стандартни, като извикват само постоянен тип за критични точки на свързване.
Поддържаме нашия дизайн прост и здрав. Ето един поглед към типичните строителни материали, които използваме:
| Компонент | Материал | Защо го използваме |
|---|---|---|
| Винтова пружина | 60Si2MnA или 50CrVA пружинна стомана | Дълъг живот на умора, предварително зададен и тестван при натоварване |
| Жилище (може) | Въглеродна стомана Q235B, боядисана в синьо RAL 5015 | Здрав, заваряем, устойчив на атмосферни влияния |
| Пружинна капачка / товарен фланец | Q235B или 20# кована стомана | Пренася равномерно натоварването на тръбата към пружината |
| Индикатор за пътуване и скала | Неръждаема стомана или анодизиран алуминий | Ясно четене, няма да ръждясва |
| Долна връзка (втулка с резба или фланец) | Въглеродна стомана A105 | Стандартен NPT или с фланец по заявка |
Цялата пружинна тел се доставя със сертификати за изпитване на мелница. Ние изрязваме пружините и ги настройваме предварително преди сглобяването — това премахва всякакъв първоначален набор и гарантира, че кривата натоварване-деформация съответства на проектните данни.
ANSI/MSS SP-58 – управляващо проектиране и производство на опори за тръби
ASME B31.3 – процесни тръбопроводи, широко цитирани от EPC
GB/T 17116 – китайски стандарт за тръбни закачалки и опори
EN 10204 3.1 сертифициране на материалите като стандарт за експортни поръчки
Нашата фабрика работи със система за управление на качеството ISO 9001:2015. Всяка стъпка, от входящата стомана до крайния тест за натоварване, се документира.
Q1: Каква промяна на натоварването трябва да очаквам?
Обикновено между 10% и 25% от горещото натоварване, в зависимост от твърдостта на пружината и хода на тръбата. Вашият доклад за напрежението в тръбата ще ви каже каква е допустимата вариация. Ако отчетът показва строга граница — да кажем под 5% — тогава ще преминете към постоянна пружинна опора. За всичко останало променливата е добре.
Q2: Каква информация ви е необходима, за да изберете или цитирате опора за променлива пружина?
Изпратете ни горещо натоварване, студено натоварване и количеството и посоката на вертикално движение (нагоре или надолу). Чертежът на маркираната опора на тръбата или изометрията на напрежението помагат. Ние ще изберем правилния размер и серия на пружината и ще ви изпратим лист с данни с всички изчислени стойности, преди да започнем производството.
Q3: Вашите променливи пружинни опори взаимозаменяеми ли са с други марки?
По отношение на функцията, да. Можем да съпоставим диапазоните на натоварване и размерите на обвивката с най-разпространените индустриални серии (Тип A, B, C, D, E, F, G според MSS SP-58). Ако вашият проект вече има номера на части на конкретен доставчик, дайте ни ги и ние ще направим кръстосана препратка. Само имайте предвид, че може да има малки разлики в размерите — ние ще ги маркираме, преди да поръчате.
Q4: Какво е типичното време за доставка?
Единици за стандартен диапазон на натоварване: 20–25 дни. Ако имате нужда от нестандартен корпус, специална боя или облицовка от неръждаема стомана, изчакайте 30–40 дни. Поддържаме приличен запас от обикновени пружинни намотки и компоненти за кутии, което ускорява нещата.
Q5: Мога ли да получа прототип или предпроизводствена проба?
да За големи проекти можем да изградим една или две примерни единици за одобрение, преди да започнем пълно производство. Цената на пробата често може да бъде кредитирана срещу основната поръчка.
Всяка опора с променлива пружина, която излиза през вратата, е тествана за натоварване. Настройваме пружината на определеното студено натоварване, след което я пускаме през пълен ход многократно, проверявайки натоварването както в студена, така и в гореща позиция. Скалата за пътуване е калибрирана и заключена. В транспортната документация е включен тестов сертификат, обобщаващ действителните стойности на товара. Проверка от трета страна от SGS, Bureau Veritas или TÜV е налична при заявка от ваша страна.
Някои клиенти смятат, че променливата пружинна опора е чист артикул от каталога. Според нашия опит, може би половината от това, което предлагаме, има някои персонализирани нюанси:
Нестандартни дължини на хода (направихме 200 mm+ на променливи единици)
Увеличени или намалени височини на корпуса, за да се поберат в ограничено пространство
Корпуси и хардуер от неръждаема стомана за офшорни или химически среди
Специални покрития: офшорни морски системи за боядисване, високотемпературна алуминиева боя
Дизайн с двойна пружина за тежки товари в компактна кутия
Вградени повдигащи уши, динамометрични клетки или позиционни преобразуватели
Просто ни кажете как изглежда инсталацията и ние ще изработим практичен дизайн.
Ето няколко неща, които научихме при доставката на променливи пружинни опори към проекти по целия свят:
Ако изместването на тръбата ви е нагоре, уверете се, че опората може да издържи студеното натоварване нагоре, без пружината да се разхлаби. Ще проверим това като част от нашия избор.
За стелажи за тръби на открито посочете горещо поцинковане или добра система за боядисване. Стандартната фабрична синя боя е добра на закрито, но след няколко мусона въглеродната стомана ще покаже ръжда. Малко допълнително покритие спестява много оплаквания на сайта.
Винаги проверявайте хлабината около корпуса на пружината. Понякога опорното място е тясно между два структурни елемента и стандартен диаметър на кутията няма да пасне. Уведомете ни по-рано и ние ще коригираме дизайна.
Ние не сме посредник. Ние проектираме, произвеждаме, тестваме и доставяме от нашата собствена фабрика в Янгжу, Дзянсу. Това означава, че когато говорите с нашите инженери, вие говорите с хората, които всъщност създават продукта. Нашите опори с променлива пружина са инсталирани в електроцентрали с комбиниран цикъл, тръбопроводи на рафинерии, терминали за регазификация на LNG, химически процесни единици и стоманодобивни заводи. Над 70% от нашия бизнес се повтаря — не защото сме най-евтините, а защото поддръжката ни се появява навреме, отговаря на листовете с данни и не причинява главоболия по време на въвеждане в експлоатация.
Ако графикът на вашия проект е натоварен, ние можем да съхраняваме готови пружини и бързо да ги сглобим според вашите настройки за натоварване. За големи групови поръчки ние предлагаме конкурентни цени директно във фабриката и ще работим с вас по график за доставка, който е в съответствие с вашата последователност на строителство.
Изпратете ни вашите чертежи на тръбопроводи, данни за товара или просто кратко описание на това, от което се нуждаете. Ще се върнем при вас с подходяща оферта — включително фабрична цена и време за доставка — обикновено в рамките на 24 часа. И ако искате да посетите фабриката и да видите как ги правим, сте повече от добре дошли.
