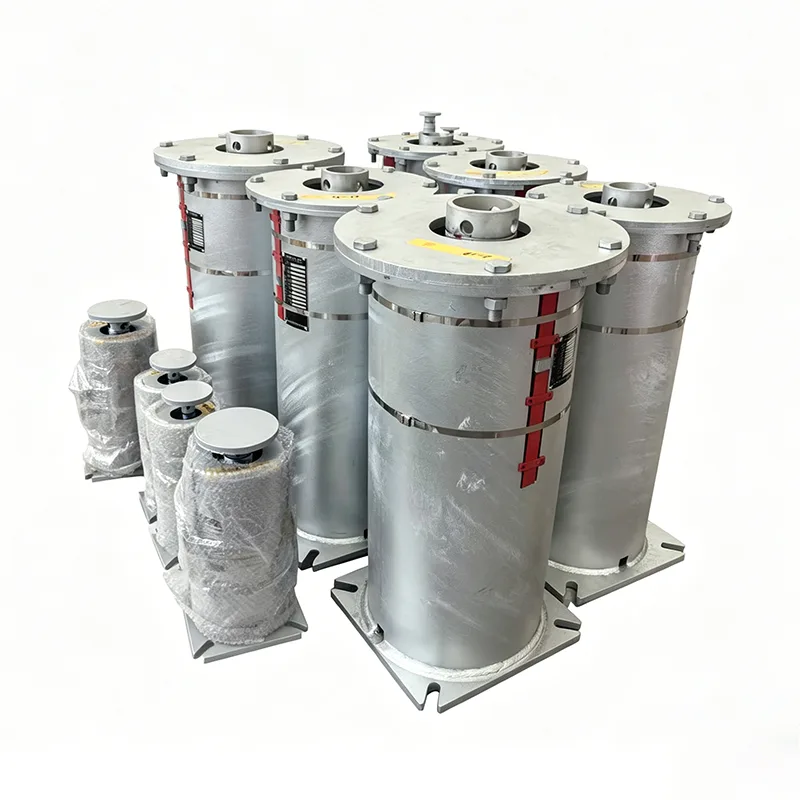

Опора с променлива пружина на топлоелектрическа централа

В сложните тръбопроводни системи пара-вода, димни газове и въздух и въглищен прах на топлоелектрически централи, топлинното изместване на тръбопроводите, причинено от драстични температурни промени, е основна опасност, застрашаваща безопасността на системата. Подкрепена от 14 години техническо натрупване в областта на поддръжката на тръбопроводи, Yangzhou Tianshun Pipeline Technology Co., Ltd. специално разработи променлива пружинна опора за топлоелектрическа централа за работни условия на термична енергия. Проектиран въз основа на принципа на моментно равновесие, този продукт осигурява непрекъсната еластична поддържаща сила, когато в тръбопроводите възниква вертикално термично изместване, ефективно абсорбира и компенсира напрежението от изместване, предотвратява повреда на тръбопроводите и свързаното оборудване от допълнително напрежение и гарантира дългосрочна безопасна работа на електроцентралите.

Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.

Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.

Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други индустриални тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.

Технически спецификации на продукта

Таблица със спецификации на променлива пружинна закачалка	Пример
Тип / Конфигурация на закачалка	Тип A, B, C, D, E, F, G
Размер на пружината / бр.	№ 0 - № 22
Обхват на пътуване	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Оперативно натоварване	0,2 kN - 400 kN
Инсталиран товар (студен товар)	kN / kgf
Работно натоварване (Горещо натоварване)	kN / kgf
Посока на движение	Нагоре/надолу
Променливост (%)	≤ 25% (стандартно)
Повърхностна обработка	Горещо поцинковано/боядисано
Материал на корпуса	Въглеродна стомана (Q235/Q355)

Инженерно приложение и стойност

Тръбопроводните системи в топлоелектрическите централи имат изключително високи изисквания към надеждността на носещите части. При проектирането на опората с променлива пружина на топлоелектрическата централа ние напълно взехме под внимание практическите инженерни точки:

Елиминиране на допълнително напрежение: В рамките на определения диапазон на натоварване-изместване моментът на пружината и моментът на натоварване винаги поддържат динамичен баланс, избягвайки деформация на тръбопровода или изтичане на съединение, причинено от топлинно разширение и студено свиване.

Точна настройка за студено състояние: Производителят извършва настройка за предварително компресиране стриктно в съответствие с инсталационното натоварване, осигурено от потребителя, и фиксира индикаторната плоча в теоретичната работна позиция за студено състояние чрез позициониращи блокове, като гарантира, че пружината е временно в твърдо състояние по време на монтажа на място и избягва случайно напрежение по време на конструкцията.

Интуитивно наблюдение на работата и поддръжката: Конструкцията на плочата с индикатор за външно изместване позволява на персонала по експлоатацията и поддръжката да проверява интуитивно дали изместването на опората на пружината при работно натоварване е в съответствие с конструкцията, след като тръбопроводът е пуснат в нормална работа, улеснявайки превантивната поддръжка.

Строг контрол на качеството и спецификации за монтаж

Всеки продукт преминава цялостно вътрешно тестване преди изпращане

Обвивки за вътрешно тестване

Проверка на размерите и визуална проверка, PMI (положителна идентификация на материала), тестване на твърдост, MT/PT безразрушителен тест (където е приложимо), тестване на пружинно натоварване с криви на натоварване-изместване и измерване на дебелината на покритието. Предоставят се протоколи от фабрични изпитвания (FTR) и протоколи от изпитвания на материали (MTR).

Забележка: Вътрешното тестване не е тестване на трета страна, акредитирано от ILAC

Тестване под наблюдение на трета страна или лабораторно изследване се предлага като незадължителна, отделно посочена услуга.

Допълнителни услуги за проверка от трета страна (цитирани отделно)

1. Тестване на материала

Анализ на химичния състав, изпитване на опън, изпитване на удар на Шарпи при ниска температура и изпитване на твърдост.

2. Заварете NDT

Тестване с магнитни частици (MT), течно проникващо тестване (PT), ултразвуково тестване (UT) и радиографско тестване (RT).

3. Тестване на ефективността на натоварването на пружината

Включително криви натоварване-преместване.

4. Инспекция за защита от корозия при горещо поцинковане/епоксидно покритие

5. Тестване със свидетели, наблюдение на завода и инспекция преди изпращане (PSI)

Нашите предимства

Сравнение с международната система за поддържане на тръби LISEGA

Нашата точност на натоварване на продукта, стандарти за изпитване и системи за документиране са сравнени с международната система за поддържане на тръби LISEGA.

Какво ни отличава

За разлика от стандартните местни производители, които доставят само самия продукт, ние предоставяме крива натоварване-изместване с всяка пружина. Ние също така улесняваме SGS тестването на трети страни и инспекциите при свидетели и поддържаме прегледи на документи от PE/CPE инженери за задгранични проекти.

Защо да изберете опората с променлива пружина на топлоелектрическата централа на Tianshun?

Богат опит в топлоенергийни проекти: Продуктите се използват широко в тръбопроводи за пара и вода и системи за окачване на котелно оборудване на топлоелектрически централи у нас и в чужбина и са издържали тестовете на множество цикли на пускане и изключване на блока.

Персонализирана инженерна поддръжка: Ние предоставяме технически услуги за пълен процес от изчисляване на напрежението в тръбопровода, избор на тип и съпоставяне с насоки за монтаж на място, като гарантираме, че всяка опора точно съответства на работните условия.

Стабилна доставка по веригата за доставки: Разчитайки на автоматизирани производствени линии и цялостно оборудване за тестване в нашата база в Дзянсу, ние гарантираме навременна и висококачествена доставка на материали за големи партиди топлоенергийни проекти.

Пълна поддръжка на жизнения цикъл: Ние създаваме ексклузивни проектни файлове и предоставяме оценка на състоянието и насоки за подмяна по време на поддръжка при спиране, намалявайки рисковете при експлоатацията и поддръжката на електроцентралите.
