Променлива пружинна опора за тръбопровод

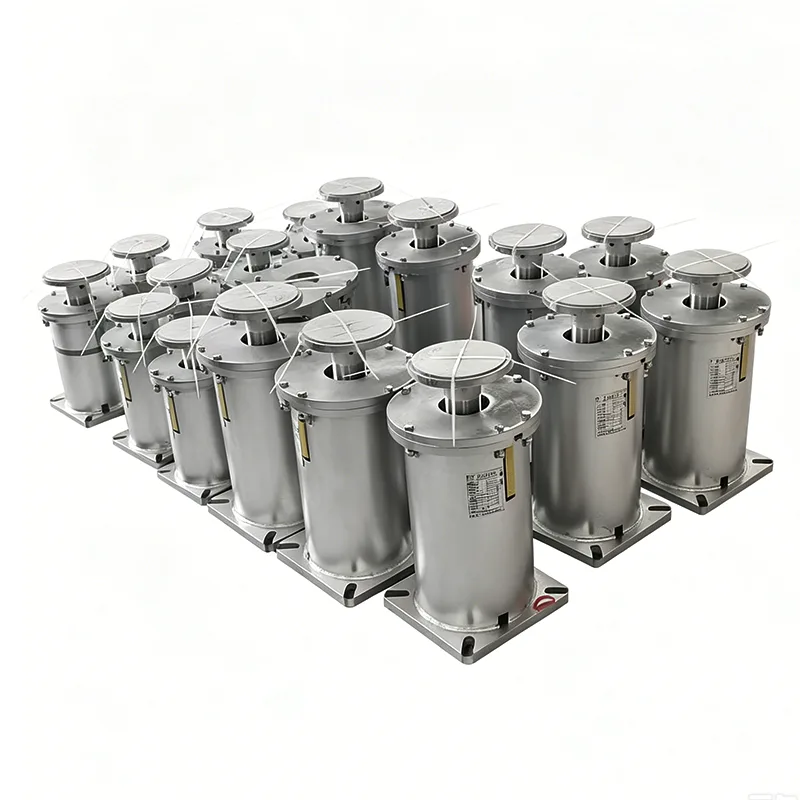

Променлива пружинна опора за тръбопровод е специално еластично поддържащо устройство, проектирано да издържа на вертикално изместване на тръбопроводи. Той осигурява регулируема опорна сила в рамките на допустимия диапазон на изместване чрез използване на присъщата твърдост на пружините. Когато тръбопроводите се движат нагоре и надолу поради температурни колебания, среден поток или вибрации на оборудването, опората автоматично регулира лагерната сила, като ефективно предотвратява концентрацията на напрежение в тръбата и повреда на връзките на оборудването.

Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.

Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.

Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други индустриални тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.

Yangzhou Tianshun Piping се занимава с производството на този продукт от 2012 г. Досега сме доставили над 800 000 комплекта за повече от 300 промишлени проекта по целия свят и производителността на продукта е напълно валидирана чрез дългосрочна работа на място.

Технически спецификации на продукта

Принцип на проектиране и структурна композиция

Проектирана в съответствие със закона на Хук, деформацията на пружината е право пропорционална на приложеното натоварване. Когато тръбопроводът се движи нагоре, компресията на пружината намалява и опорната сила съответно намалява. Когато тръбопроводът се движи надолу, компресията на пружината се увеличава, което води до по-висока опорна сила. Тази функция позволява на опората да се адаптира към динамичните промени на работещите тръбопроводи и да поддържа баланса на напрежението на цялата тръбопроводна система.

Стандартните продукти се състоят от следните основни компоненти:

▶  Цилиндрична спирална пружина: Изработена от легирана пружинна стомана и подложена на строга термична обработка и стабилизираща обработка.

▶  Горни и долни свързващи плочи: Използват се за свързване на тръбопроводи и строителни конструкции, с гъвкави режими на монтаж, адаптивни към условията на обекта.

▶  Индикаторна плоча за натоварване: Показва в реално време пружинното натоварване и изместването на тръбопровода.

▶  Заключващо устройство: Осигурява позицията на пружината след монтаж и пускане в експлоатация, за да се избегне деформация по време на транспортиране и монтаж на място.

▶  Защитен корпус: Предотвратява навлизането на прах, дъждовна вода и корозивни среди, така че да удължи експлоатационния живот на пружината.

Основни технически характеристики

▶  Контролируема скорост на промяна на натоварването: Проектната скорост на промяна на натоварването се поддържа в рамките на 25%, като се гарантира равномерно разпределение на силата в тръбопроводната система.

▶  Богат избор от спецификации: Оборудван с 12 класа на натоварване и 5 размера на изместване, покриващи изискванията на повечето индустриални тръбопроводни приложения.

▶  Калибриране на предварително натоварване: Предварително настроено към определеното натоварване според изискванията на клиента преди доставката, готово за директна употреба след монтаж на място.

▶  Структура против разхлабване: Всички свързващи части са снабдени със контрагайки и заключващи шайби за предотвратяване на разхлабване по време на работа.

▶  Модулна конструкция: Основните компоненти са взаимозаменяеми за лесна поддръжка и подмяна на място.

▶  Силна адаптивност към околната среда: Подходящи материали и повърхностни обработки могат да бъдат избрани, за да отговарят на различни работни условия.

Сравнение на производителността с други опори за тръбопроводи

Типични сценарии за приложение

Опора с променлива пружина за тръбопровод се използва широко в различни промишлени тръбопроводни системи, подложени на температурни промени, особено идеални за следните приложения:

▶  Тръбопроводи за пара, тръбопроводи за захранваща вода и тръбопроводи за конденз в топлоелектрически централи

▶  Технологични тръбопроводи и свързващи тръбопроводи на топлообменно оборудване в нефтохимически заводи

▶  Компресорни станции и вентилни камери на далечни газопроводи

▶  Главни и разклонителни тръбопроводи на градски топлофикационни мрежи

▶  Тръбопроводи за пренос на утайки в пречиствателни станции

▶  Тръбопроводни системи на кораби и офшорни платформи

Производство и контрол на качеството на целия процес

Ние притежаваме модерни производствени линии за променливи пружинни опори, оборудвани с професионални съоръжения, включително машини за навиване на пружини с ЦПУ, машини за тестване на пружини, спектрометри и инструменти за безразрушителен тест. Всички продукти се произвеждат при строги процедури за контрол на качеството:

1. Проверка на входящите суровини: Анализът на химичния състав и изпитванията на механичните свойства се провеждат за всяка партида стомана; неквалифицирани материали са строго отхвърлени.

2. Контрол на производството на пружини: Пружините се навиват от CNC оборудване, за да се гарантират точни размери и прецизност.

3. Тестване на ефективността на пружината: Всяка пружина се подлага на 3 теста за пълна компресия и тестове за натоварване, за да се гарантира стабилна работа.

4. Проверка на завършен монтаж: Проверка на размерите, калибриране на натоварването и визуална проверка се извършват за сглобени продукти.

5. Окончателна инспекция преди доставката: Инспекцията за вземане на проби се извършва в съответствие с националните стандарти и само квалифицирани продукти са разрешени за доставка.

Нашата система за управление на качеството е получила сертификат ISO 9001:2015 и всички продукти отговарят на международните стандарти като CE и API.

Ръководство за избор и поддържащи услуги

Ние предоставяме професионални насоки за избор, за да помогнем на клиентите да изберат най-подходящите продукти. Просто ни предоставете параметри на тръбопровода, работна температура, изместване, място за инсталиране и друга подходяща информация и нашите инженери ще изчислят и препоръчат оптималния модел и спецификация на опора с променлива пружина за тръбопровод.

Ние също така предлагаме пълна гама от поддържащи услуги, както следва:

▶  Нестандартно персонализиране: Специално проектирани и произведени продукти за специални изисквания за натоварване, изместване или ограничено пространство за инсталиране.

▶  Техническо обслужване на място: Могат да бъдат изпратени професионални инженери, които да ръководят монтажа и пускането в експлоатация на място.

▶  Гаранционно обслужване: Всички продукти се предлагат с 12-месечна гаранция. Дефектните продукти ще бъдат ремонтирани или заменени безплатно в рамките на гаранционния период.

▶  Дългосрочно снабдяване с резервни части: Поддържа се пълен запас от резервни части, за да се осигури бърз отговор на изискванията на клиентите за резервни части.

Моля, свържете се с нашия екип по продажбите за допълнителни подробности и оферти за опора с променлива пружина за тръбопровод.
