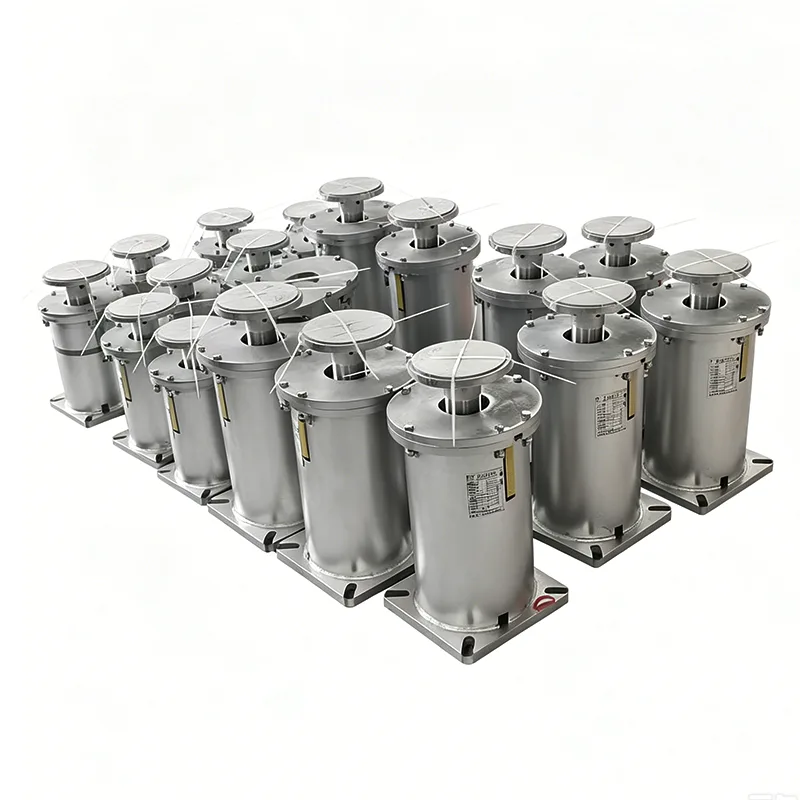

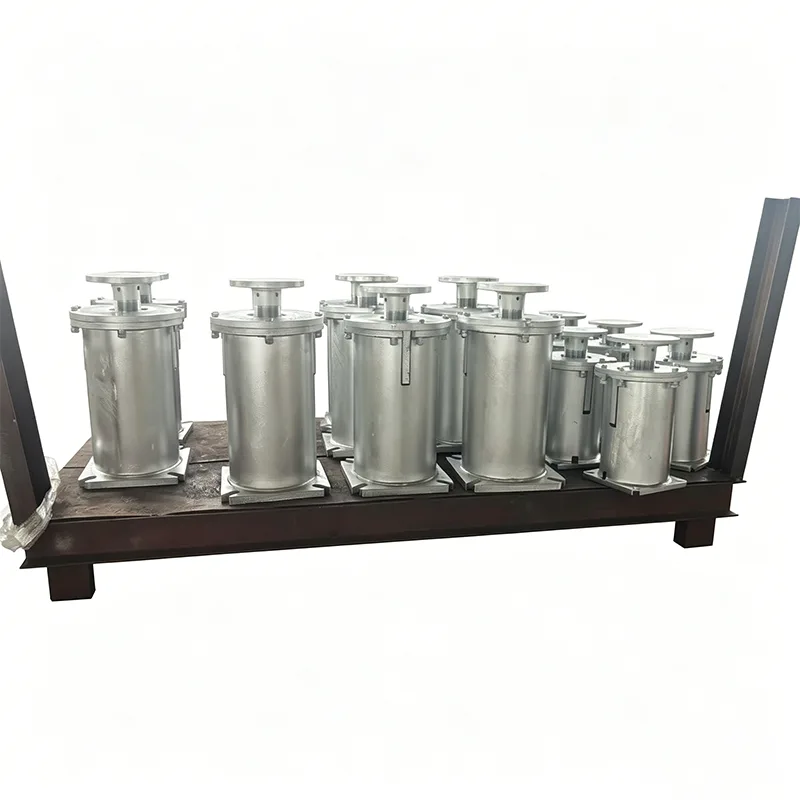

Опора с променлива пружина тип F

Yangzhou Tianshun Pipeline Technology Co., Ltd., основана през 2012 г., произвежда пълна гама от продукти в строго съответствие със стандарта HG/T 20644 за променливи пружинни опори и закачалки. Опора с променлива пружина тип F е опорен продукт от базов тип в стандартната серия, специално проектиран за долна опора на тръбопроводи. Той се използва широко в тръбопроводни системи с малък и среден обем в енергетиката, нефтохимическата, металургичната и други индустрии и е един от най-широко използваните модели с променлива пружина в инженерството.

Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.

Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.

Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други индустриални тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.

Технически спецификации на продукта

Структура и характеристики на продукт тип F

Опора с променлива пружина тип F приема вертикална кутия, съставена от следните части:

▶  Основна плоча: Широка опорна основна плоча, свързана към основата

▶  Пружинен цилиндър: Вградена цилиндрична спирална компресионна пружина

▶  Горна плоча: Товарна плоча, свързана към опора на тръбата

▶  Индикаторна плоча за изместване: Маркирана с позиции в студено и горещо състояние

▶  Заключващ болт: Заключен по време на транспортиране и монтаж

▶  Болт за регулиране на височината: Фино регулиране на натоварването на място

Основни характеристики на дизайна

Стандартен модулен дизайн

Напълно съвместим със стандарт HG/T 20644, взаимозаменяем с продукти от други производители

Стандартизирани серии за натоварване и изместване, удобни за избор на институт за проектиране

Унифицирани монтажни размери, удобни за инженерингови доставки

Предварителна фабрична настройка

Пружината е предварително компресирана според проектното натоварване, заключена в студено положение

Необходимо е само да премахнете заключващите болтове след монтажа на място, за да го пуснете в употреба

Няма нужда да регулирате компресията на пружината на място

Компактна структура

Вертикален дизайн, малка подова площ

Обща височина 200-400 мм, подходяща за случаи с ограничено пространство

Нисък център на тежестта, добра стабилност

Удобна поддръжка

Пружината може да се извади и смени отделно

Ясна индикация за изместване, по време на проверка

Без износващи се части, дизайн без нужда от поддръжка

Таблица за бърза справка с технически параметри тип F

Стандарт за изпълнение: HG/T 20644-2024 Скорост на промяна на натоварването: ≤25% (стандартно изискване) Материал на пружината: 50CrVA пружинна стомана Материал на черупката: Q235B Антикорозионна обработка: Пясъкоструйна обработка + епоксиден, богат на цинк грунд + горно покритие

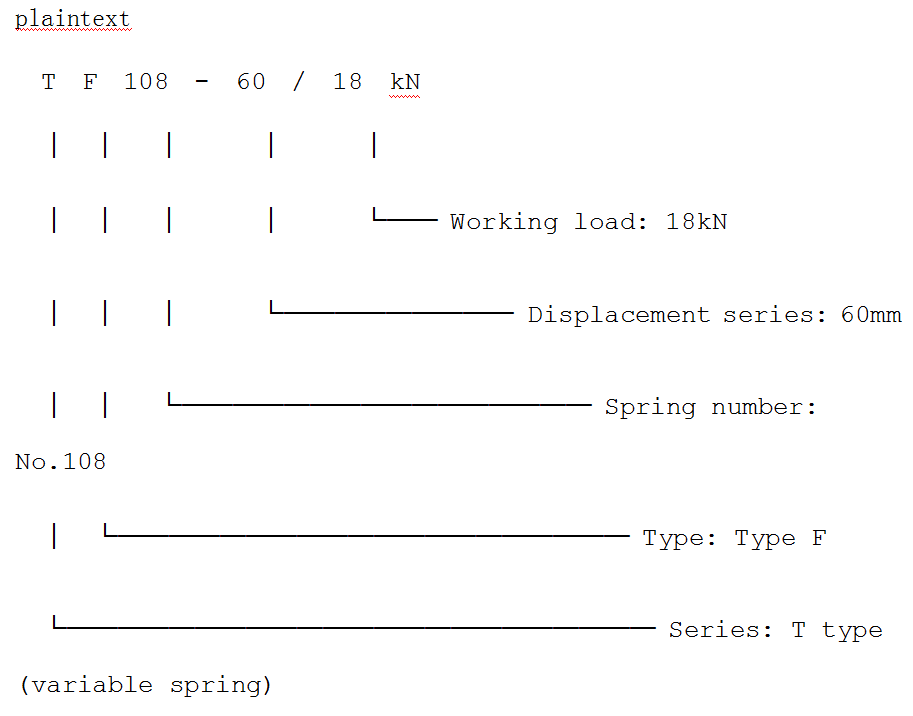

Подробно обяснение на правилата за кодиране на модела

Пример за кодиране на стандартен модел на опора за променлива пружина тип F:

Необходими параметри за избор:

▶ Работно натоварване на тръбопровода (kN)

▶ Вертикално термично изместване на тръбопровода (mm)

▶  Посока на изместване (нагоре / надолу)

▶ Степен на корозия в околната среда

Нашият професионален екип може директно да предостави точни модели на продукти тип F въз основа на параметрите на тръбопровода, които предоставяте.

Пример за избор (Ръководство стъпка по стъпка)

Примерни условия на работа:

▶ Работно натоварване на тръбопровода: 15kN

▶  Термично изместване на тръбопровода нагоре: 40 mm

Стъпки за избор:

1. Определете серия от изместване: 40 mm изместване, изберете серия от 60 mm (резервен марж)

2. Изчислете натоварването в горещо състояние: изместване нагоре, освобождаване на пружината, намаляване на натоварването

3. Проверете таблицата за твърдост на пружината: изберете пружина № 106, твърдост 0,25 kN/mm

4. Изчислете промяната на натоварването: 40 mm × 0,25 kN/mm = 10 kN промяна

5. Проверете скоростта на промяна: 10 kN / 15 kN = 6,7% ≤ 25%, отговарящи на изискванията

Краен модел: TF106-60/15kN

Изборът на опора с променлива пружина тип F изглежда сложен, но всъщност следва стандартите. Предоставяме безплатна услуга за избор: трябва само да предоставите параметри на тръбопровода и ние ще предоставим точни модели.

Типични сценарии за приложение от тип F

Контрол на качеството и доставка

Контрол на качеството на продукцията

Специална проверка на пружината: 100% тест за натоварване за всяка пружина, запис на крива на твърдост

Настройка за предварително компресиране: точно компресиран до позиция на студено състояние според изискванията на поръчката, заключен

Калибриране на индикацията за изместване: позицията на индикаторната плоча с точност до ±1 mm

Антикорозионна обработка: Sa2.5 клас пясъкоструене, дебелина на покритието ≥80μm

Проверка на външния вид: цялостна проверка на заварки, размери и маркировки

Предимства на доставката

Наличен склад: общи модели (TF030-TF120, работен обем 30/60/90) на склад

Бърза доставка: поръчките на склад се изпращат в рамките на 3 дни, поръчките по поръчка 7-10 дни

Масова цена: стъпаловидна цена за групови поръчки за инженеринг

Пълна документация: всяка партида продукти се доставя със сертификат за квалификация, протокол от пролетен тест, инструкции за монтаж

Сервиз и поддръжка

Безплатен избор: Професионалните инженери предоставят изчисление за избор, за да осигурят точен модел

Осигуряване на чертеж: Осигурете стандартни чертежи с размери за монтаж, за да си сътрудничите с дизайна

Техническа поддръжка: Отговорете на различни въпроси при инсталиране, пускане в експлоатация и употреба

Гаранция за качество: 2-годишна гаранция за продукта, безплатна замяна за нечовешки щети

Отговор при спешни случаи: Осигурете решения за проблеми на място в рамките на 24 часа

Резервни части: Основни пружини, болтове и други износващи се части

Опора с променлива пружина тип F е стандартен общ продукт в химическата промишленост, а също и най-широко използваният модел с променлива пружина в инженерството. Фокусирахме се върху стандартно серийно производство в продължение на 14 години, със стабилно качество на продукта и навременна доставка и обслужвахме инженерни проекти в повече от 40 страни по света. Изберете стандартен тип F, изберете надеждност и удобство.
