Опора за пружинна закачалкаиграе критична роля в контролирането на теглото на тръбата, термичното движение и вибрациите във взискателни индустриални тръбопроводни системи. Tianshun предоставя проектирани решения за пружинни закачалки с номинално натоварване от 10 N до 100 000 N и възможности за изместване до 200 mm, поддържайки приложения в енергетиката, нефтохимическата промишленост, LNG, рафинериите, отоплението, фармацевтичните и хранително-вкусовите съоръжения.
Правилно избраната пружинна опора за закачалка позволява на тръбопроводната система да се движи безопасно при промени в работната температура, като същевременно поддържа контролирана вертикална опора. За разлика от твърдите закачалки, базираните на пружини системи могат да поемат термично разширение и свиване, да разпределят товарите по-ефективно и да помогнат за намаляване на напрежението, прехвърлено към тръбите и свързаното оборудване. Tianshun произвежда пружинни закачалки, използвайки пружинни стомани като 60Si2MnA и 50CrVA, с опции за корпуси от въглеродна стомана, защитни покрития, персонализирани връзки и специфични за проекта изисквания за натоварване и изместване. Разбирането на структурата, принципа на работа, спецификациите, изискванията за изпитване и условията на приложение е от съществено значение при избора на опора за индустриален тръбопровод.
Съдържание
Какво представлява опората за пружинна закачалка?
Как работи опората за пружинна закачалка?
Какви са основните компоненти?
Какви са основните предимства на производителността?
Какви технически параметри трябва да проверяват инженерите?
Къде се използват опори за пружинни закачалки?
Променлива срещу постоянна пружинна поддръжка
Как се тестват опорите за пружинни закачалки?
Как да изберете правилната поддръжка?
Вземете персонализирано решение за пружинна закачалка

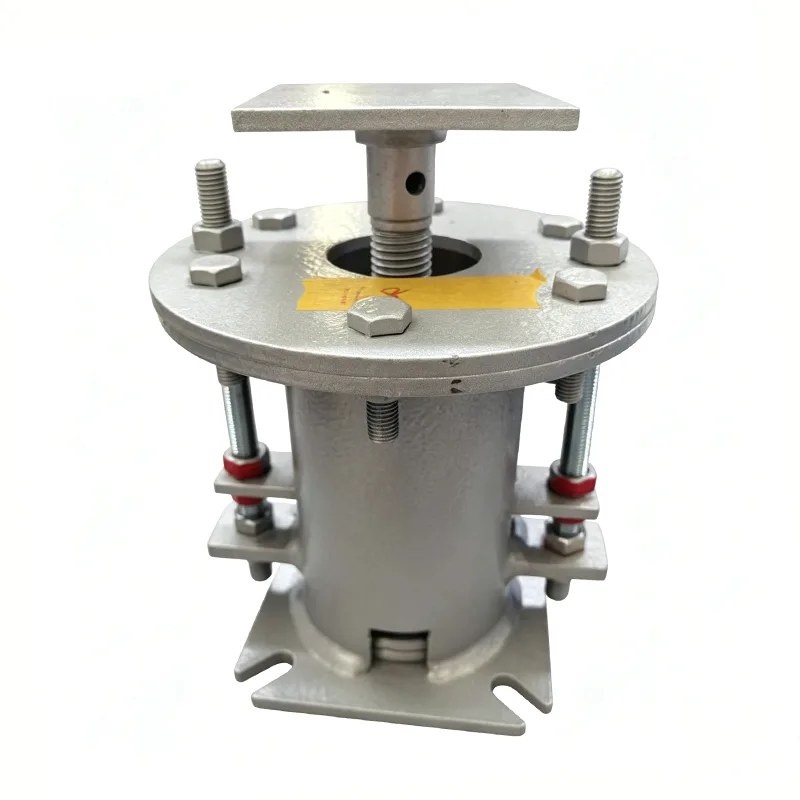

Какво представлява опората за пружинна закачалка?
Пружинната опора за закачалка е механична опора за тръбопровод, предназначена да носи тежестта на тръбопровода, като същевременно позволява контролирано вертикално движение. Той използва еластичното поведение на пружина, за да поеме движението, генерирано от температурни промени, експлоатационни натоварвания и други условия на обслужване.
Когато технологична тръба се нагрее, тя може да се разшири и да се премести от студената си позиция. Когато изстине, тръбата се свива. Твърда опора може да ограничи това движение и потенциално да създаде допълнително напрежение в тръбата. Правилно проектирана пружинна закачалка осигурява поддържаща сила, като същевременно позволява на тръбата да се движи в рамките на проектирания обхват на движение.
Това прави опорите, базирани на пружини, особено полезни за парни линии, високотемпературни технологични тръбопроводи, системи за производство на електроенергия, нефтохимически съоръжения, рафинерии и други инсталации, където термичното изместване трябва да се вземе предвид по време на проектирането на напрежението на тръбата.
За инженерите на проекта опората не трябва да се избира просто според номиналния размер на тръбата. Работното натоварване, горещите и студените натоварвания, очакваното движение, посоката на инсталиране, температурата, размерите на връзката и приложимите стандарти за проектиране трябва да бъдат оценени.
Как работи опората за пружинна закачалка?
Основният принцип на работа е ясен: пружинният комплект генерира контролирана опорна сила, като същевременно позволява вертикално изместване на тръбата.
- Натоварването на тръбата се прехвърля:Закачалката пренася част от теглото на тръбата и работното натоварване върху носещата конструкция.
- Температурните промени причиняват движение:Тъй като тръбопроводът се нагрява или охлажда, топлинното разширение или свиване причинява вертикално движение.
- Пролетта отговаря:Пружината се компресира или разтяга в зависимост от посоката и големината на движението.
- Движението остава контролирано:Опората се приспособява към проектираното изместване, вместо да принуждава тръбата във фиксирана позиция.
- Натоварването се разпределя:Правилният избор на опора помага за предотвратяване на прекомерно локализирано натоварване при опорите на тръбите и свързаното оборудване.
При практичния дизайн на тръбопровода пружинната закачалка работи като част от по-голяма опорна система. Тръбни обувки, твърди опори, водачи, анкери и други компоненти могат да се използват заедно в съответствие с анализа на напрежението на тръбопровода и изискванията на проекта.
Какви са основните компоненти?
Надеждността на пружинната закачалка зависи от взаимодействието между нейния пружинен комплект, корпус, механизъм за регулиране и свързващ хардуер. Типичната конфигурация включва следните компоненти:
| Компонент | Основна функция | Типичен материал или характеристика |
|---|---|---|
| Пролетен монтаж | Осигурява контролирана поддържаща сила и приспособява движението | 60Si2MnA или 50CrVA пружинна стомана |
| Жилища | Защитава и позиционира пружинния възел | Q235B или Q345B въглеродна стомана |
| Регулиращ винт | Позволява регулиране на натоварването и височината при монтаж | Стоманена конструкция, специфична за проекта |
| Прът за закачалка и аксесоари | Свързва опората към тръбопровода и конструкцията | Избира се според изискванията на проекта |
| Индикатор за преместване | Показва действителната позиция на движение | Ясно видима калибрирана индикация |
Размерите на връзката и аксесоарите могат да бъдат персонализирани, когато стандартните конфигурации не съответстват на условията на монтаж. Това е особено важно за проекти за модернизация или сложни тръбни стелажи, където наличното пространство за монтаж е ограничено.
Какви са основните предимства на производителността?
Компенсация на термичното движение
Основното предимство е възможността за приспособяване към вертикално движение на тръбата, причинено от температурни промени. Стандартните конструкции на пружинни закачалки на Tianshun могат да осигурят опции за номинално изместване от 50, 80, 120, 150 и 200 mm, в зависимост от избраната конфигурация.
Поддържане на контролирано натоварване
Индустриалните тръбопроводи могат да станат значително по-тежки по време на работа поради технологичните течности, изолацията и променящите се условия на работа. Правилно определен пружинен комплект помага за поддържане на контролирана опора през целия работен цикъл.
Намалено предаване на вибрации
Поддържаните от пружини устройства могат да помогнат за намаляване на директното предаване на вибрациите на тръбата към структурните елементи. Това може да бъде полезно около въртящо се оборудване, парни системи, технологично оборудване и други инсталации, където контролът на вибрациите е важен.
Гъвкавост на монтажа
Механизмите за регулиране позволяват на монтажниците да регулират фино позицията на опората и натоварването по време на монтажа. Това може да опрости подравняването на полето в сравнение с напълно твърдо поддържащо устройство.
Адаптивност към различни проекти
Пружинните закачалки могат да бъдат проектирани според различни натоварвания, изисквания за пътуване, материали, видове връзки и условия на околната среда. Tianshun също така предоставя персонализирани решения за специални изисквания за натоварване, изместване, температура и свързване.
Какви технически параметри трябва да проверяват инженерите?
Преди да поръчате пружинна закачалка, инженерите трябва да установят действителните работни условия, вместо да избират единица само според диаметъра на тръбата. Следните спецификации са особено важни:
| Параметър | Референтен обхват Тяншун | Защо има значение |
|---|---|---|
| Работно натоварване | 10 N–100 000 N | Определя необходимия поддържащ капацитет |
| Номинален обем | 50–200 mm | Трябва да поеме очакваното движение на тръбата |
| Работна температура | -20°C до +450°C | Влияе върху избора на материал и пружина |
| Пружинен материал | 60Si2MnA / 50CrVA | Поддържа механични характеристики и устойчивост на умора |
| Материал на корпуса | Q235B / Q345B | Осигурява структурна защита и опора |
| Повърхностна обработка | Епоксидно цинково покритие / горещо поцинковане | Подобрява защитата от корозия |
| Приложими стандарти | ANSI/HG 20644, GB/T 17116, DIN 2545 | Помага за привеждането на продукта в съответствие със спецификациите на проекта |
За международни EPC проекти инженерите могат също да определят специфични за проекта стандарти, сертификати за материали, изисквания за инспекция или наблюдение от трета страна. Тези изисквания трябва да бъдат потвърдени преди започване на производството.
Къде се използват опори за пружинни закачалки?
Пружинните опори са подходящи за промишлени тръбопроводи, където опората за натоварване трябва да съществува съвместно с контролирано термично движение. Често срещаните приложения включват:
- Тръбопроводи за пара и вода на ТЕЦ
- Спомагателни тръбопроводни системи на атомна електроцентрала
- Тръбопроводи за петрохимични процеси
- Нефтопреработвателна пещ и колонен тръбопровод
- LNG и LPG терминални тръбопроводи
- Градски топлофикационни мрежи
- Тръбопроводи за фармацевтичен процес
- Санитарни тръбопроводи за хранително-вкусовата промишленост
- Паропроводи за висока температура и високо налягане
За химически и нефтохимически съоръжения защитата на повърхността и изборът на материал могат да бъдат особено важни, тъй като опората може да бъде изложена на влага, корозивна атмосфера или високи работни температури.
Променлива срещу постоянна пружинна поддръжка: каква е разликата?
Едно от най-важните решения при проектирането на опората на тръбопровода е дали приложението изисква променлива или постоянна пружинна конфигурация.
| Сравнение | Променлива пружинна опора | Постоянна пролетна поддръжка |
|---|---|---|
| Поддържаща сила | Променя се с движение на пружината | Проектиран да остане приблизително постоянен |
| Типична употреба | Умерено термично движение | Голямо движение или строги изисквания за промяна на натоварването |
| Разглеждане на дизайна | Допустимо изменение на натоварването | Постоянност на натоварването по време на пътуване |
| Типично приложение | Общи процеси и комунални тръбопроводи | Главна пара и връзки на чувствително оборудване |
Опора с променлива пружина може да е подходяща, когато промяната в опорната сила остава приемлива в рамките на проекта за напрежение на тръбопровода. Постоянно пружинно разположение може да се има предвид, когато свързаното оборудване има по-тесни допустими промени в натоварването или когато се очаква значително вертикално движение.
Правилният избор трябва да се основава на анализа на напрежението на тръбопровода на проекта, условията на горещо и студено натоварване, посоката на движение и ограниченията на дюзите на оборудването.
Как се тестват опорите за пружинни закачалки?
Гарантирането на качеството е особено важно, тъй като пружинната закачалка е носещ компонент. Тестването трябва да провери не само външните размери, но и състоянието на материала, ефективността на пружината, поведението при натоварване и защитното покритие.
Типичните дейности по проверка и изпитване включват:
- Визуална проверка и проверка на размерите
- Положителна идентификация на материала (PMI), където се изисква
- Изпитване на твърдост
- Тестване с магнитни частици или течно проникващо тестване, когато е приложимо
- Изпитване на пружинно натоварване
- Проверка на кривата товар-преместване
- Проверка на дебелината на покритието
- Проверка на окончателния монтаж
За приложими поръчки могат да бъдат предоставени протоколи от фабрични тестове и протоколи от тестове на материали. За проекти, изискващи допълнителна проверка, инспекция от трета страна, тестване при свидетели, тестване на материали, заваръчен NDT или инспекция преди изпращане също могат да бъдат организирани в съответствие с изискванията на договора.
Как трябва да изберете правилната опора за пружинна закачалка?
Правилният избор започва с инженерните данни. Един полезен пакет със спецификации трябва да включва следната информация:
- Размер и конфигурация на тръбата
- Работни и инсталирани товари
- Условия на горещо и студено натоварване
- Очаквана вертикална денивелация
- Посока на движение
- Работна и проектна температура
- Необходима схема за монтаж
- Присъединителни размери
- Изисквания за материал и покритие
- Приложими стандарти за проектиране и проверка
За сложни системи, предоставянето на изометрично напрежение на тръбопровода или подходящ график за поддържане може значително да подобри точността на избора на закачалка. След това инженерите могат да преценят дали е подходяща променлива пружина, постоянна пружина или друго поддържащо устройство.
Когато стандартните размери са неподходящи, персонализираните решения за пружинни закачалки могат да включват специални товароносимости, нестандартни връзки, персонализирани размери за монтаж, устойчиви на корозия материали и дизайни за среда с висока или ниска температура.
Често задавани въпроси относно поддръжката на пружинни закачалки
1. Каква е основната цел на опората за пружинна закачалка?
Основната му цел е да поддържа натоварването на тръбопровода, като същевременно позволява контролирано вертикално движение, причинено от термично разширение и свиване. Може също така да помогне за намаляване на предаването на вибрации и да поддържа по-стабилно състояние на опора по време на работа.
2. С какъв диапазон на натоварване могат да се справят опорите за пружинни закачалки Tianshun?
Посочената стандартна продуктова гама покрива работни натоварвания от 10 N до 100 000 N. Действителният избор зависи от работните условия на тръбата, изискванията за натоварване, хода и проектните данни на проекта.
3. Колко изместване може да поеме пружинната закачалка?
Стандартните опции за номинално изместване включват 50 mm, 80 mm, 120 mm, 150 mm и 200 mm. Персонализираните изисквания за пътуване могат да бъдат оценени според действителното движение на тръбопровода.
4. Какви материали обикновено се използват за пружинния монтаж?
Обичайните пружинни материали включват 60Si2MnA и 50CrVA. Материалите на корпуса могат да включват Q235B и Q345B въглеродна стомана, докато повърхностната обработка може да използва епоксидни покрития, богати на цинк, или горещо поцинковане.
5. Кога трябва да се обмисли постоянна пружинна опора?
Постоянна пружинна опора може да се има предвид, когато тръбопроводът изпитва значително вертикално движение или когато свързаното оборудване изисква поддържаща сила да остане приблизително постоянна по време на проектирания ход. Окончателният избор трябва да следва анализа на напрежението на тръбопровода и изискванията на проекта.
6. Могат ли опорите за пружинни закачалки да бъдат персонализирани?
да Персонализирането може да покрие изискванията за натоварване и изместване, избор на материал, типове връзки, инсталационни размери, условия на околната среда и други специфични за проекта изисквания.
Вземете персонализирано решение за пружинна закачалка
Надеждната опорна система за пружини започва с точни инженерни данни, подходящ избор на материал, контролирано производство и документирани тестове. Tianshun съчетава опит в производството на опори за пружини с персонализирани инженерни услуги за промишлени тръбопроводни приложения. Ако планирате енергиен, нефтохимически, рафинерски, LNG, отоплителен, фармацевтичен или друг тръбопроводен проект, споделете своите изисквания за натоварване, изместване, температура, връзка и количество с инженерния екип. Научете повече за Tianshun Spring Hanger Support илисвържете се с насза препоръка и оферта за конкретни проекти.
