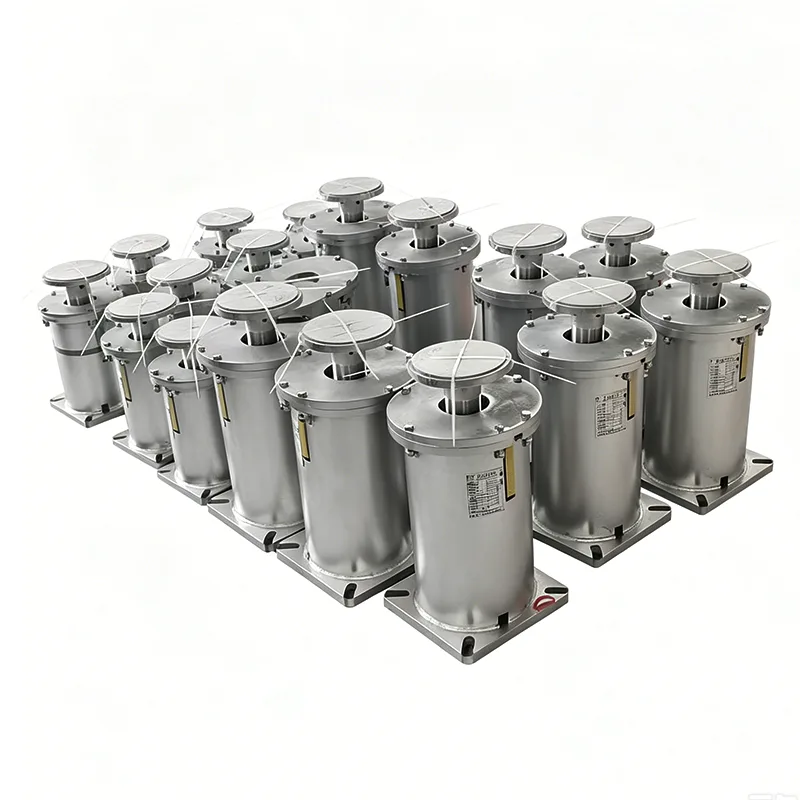

Тип F пружинна закачалка

Пружинната закачалка тип F е стандартна окачена пружинна опора, разработена от Yangzhou Tianshun Pipeline въз основа на 14-годишен опит в индустрията, и също така е един от най-широко използваните модели пружинни закачалки в глобалната промишлена тръбопроводна област. От пускането на производството през 2012 г. ние сме произвели над 2 милиона пружинни закачалки тип F, изнесени в 45 страни и региони и сме обслужили повече от 300 мащабни индустриални проекта по целия свят. Този модел е проектиран в пълно съответствие с международно приетите стандарти и постига 100% взаимозаменяемост със същия модел продукти от големи световни производители.

Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.

Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.

Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други индустриални тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и експлоатационната надеждност на постоянните пружини. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

Основа за проектиране и приложими стандарти

Пружинната закачалка тип F е стриктно проектирана и произведена в съответствие със следните международни стандарти, за да се гарантира нейната глобална гъвкавост и съвместимост:

▶ ANSI/HG 20644-1998 Променливи пружинни опори и закачалки

▶  GB/T 17116.1-2018 Тръбни опори и закачалки - Част 1: Технически спецификации

▶  ASME B31.3 Процесни тръбопроводи

▶  Тръбни пружинни закачалки DIN 2545

▶  API RP 551 Проектиране и монтаж на тръбни опори и закачалки

Всички продукти са преминали сертифициране на системата за управление на качеството ISO 9001:2015 и документи за сертифициране на трети страни, като CE и API, могат да бъдат предоставени при поискване.

Структурен състав и принцип на работа

Пружинната закачалка от тип F използва дизайн на горна окачена конструкция, свързана към конструкцията на сградата чрез горното повдигащо ухо и към тръбопровода чрез долния окачващ прът. Когато тръбопроводът претърпи вертикално термично изместване, пружината съответно се разширява и свива, като автоматично регулира поддържащата сила и равномерно предава натоварването на тръбопровода към конструкцията, за да се избегне концентрацията на напрежение.

Стандартният продукт се състои от следните компоненти:

▶  Горна част на корпуса: щампована от стоманена плоча Q345B

▶  Цилиндрична спирална пружина: Произведена от легирана пружинна стомана 60Si2MnA

▶  Индикаторна плоча за натоварване: Ясно обозначена със скали за натоварване и изместване

▶  Регулиращ винтов прът: Предлага се в спецификации M16-M36 за регулиране на натоварването на място

▶  Горни и долни съединителни уши: Произведени чрез процес на коване за по-голяма здравина

▶  Заключващи гайки: Дизайн с двойна гайка против разхлабване

Пълни спецификации за натоварване и изместване на серията

Основни предимства на производителността и измерени данни

Горните данни са от 100% пълни протоколи от инспекции на лабораторията на компанията. Всеки продукт се подлага на стриктни тестове за натоварване и калибриране на обема преди изпращане.

Приложими сценарии и методи за инсталиране

Пружинната закачалка тип F е подходяща за окачена опора на повечето индустриални тръбопроводни системи, особено за следните сценарии:

Тръбопроводни системи пара-вода в електроцентрали

Процесни тръбопроводи в нефтохимическата промишленост

Градски топлофикационни мрежи

Тръбопроводи за пренос на природен газ

Тръбопроводи за фармацевтична и хранителна преработка

Общи тръбопроводи за промишлени предприятия

За този модел са налични три метода на инсталиране:

Окачване с единична уши: Подходящо за единични тръбопроводи

Двойно окачване: Подходящо за тръбопроводи с голямо натоварване

Паралелна инсталация: Подходяща за тръбопроводи с изключително голямо натоварване

Производствен процес и контрол на качеството

Създадохме система за проследяване на целия процес от суровините до готовите продукти, за да гарантираме стабилно качество на всяка пружинна закачалка тип F:

▶ Контрол на суровините: Цялата стомана се доставя от водещи стоманодобивни заводи като Baosteel и Angang. Всяка партида материали се придружава от оригинален сертификат за материал и се подлага на спектрална проверка.

▶  Производство на пружини: Навити с помощта на внесени от Германия CNC пружинни машини и подложени на три процеса на термична обработка за пълно елиминиране на вътрешното напрежение.

▶  Процес на заваряване: Приема заваряване в защитен газ с въглероден диоксид. Всички заварки се подлагат на 100% визуална проверка и безразрушителен тест за вземане на проби.

▶  Повърхностна обработка: Три процеса на пясъкоструйно отстраняване на ръжда → епоксиден, богат на цинк грунд → полиуретаново покритие, с обща дебелина на покритието ≥120 μm.

▶  Проверка на завършения продукт: Всеки продукт се подлага на тестване с пълно натоварване и се издават пълни документи за сертифициране на качеството.

Поддържащи услуги и гаранция за доставка

▶  Бърза доставка: Стандартните модели са на склад и могат да бъдат изпратени в рамките на 72 часа.

▶  Поддръжка при избор: Предоставят се безплатен анализ на напрежението в тръбопровода и изчисляване на избора на опора/закачалка.

▶  Услуга за персонализиране: Размерите на връзката и методите за повърхностна обработка могат да се коригират според изискванията на клиента.

▶  Обслужване на място: Изпращат се професионални инженери, за да ръководят монтажа и пускането в експлоатация.

▶  Гаранционно обслужване: 12-месечен гаранционен период с безплатен ремонт или замяна на дефектни продукти по време на гаранционния период.

За повече технически подробности относно пружинната закачалка тип F или за получаване на оферта, моля, свържете се с нашия екип по продажбите.

Често задавани въпроси (FAQ)

В: Може ли пружинната закачалка тип F да бъде заменена със същия модел продукти от други производители?

A: Да. Нашите продукти са стриктно проектирани и произведени в съответствие с международните стандарти. Размерите на инсталацията и параметрите на производителност са напълно съвместими със същия модел продукти от големи световни производители и могат да бъдат директно заменени за употреба.

Въпрос: Каква е максималната работна температура на този продукт?

О: Работният температурен диапазон на стандартните продукти е от -20 ℃ до +450 ℃. За високотемпературни условия над 450 ℃ можем да предоставим специални модели, използващи устойчива на висока температура пружинна стомана.

Въпрос: Можете ли да осигурите повърхностна обработка с горещо поцинковане?

A: Да. В допълнение към стандартното боядисване, ние предлагаме и различни методи за повърхностна обработка, като горещо поцинковане и прахово покритие, за да се адаптира към различни корозивни среди.
