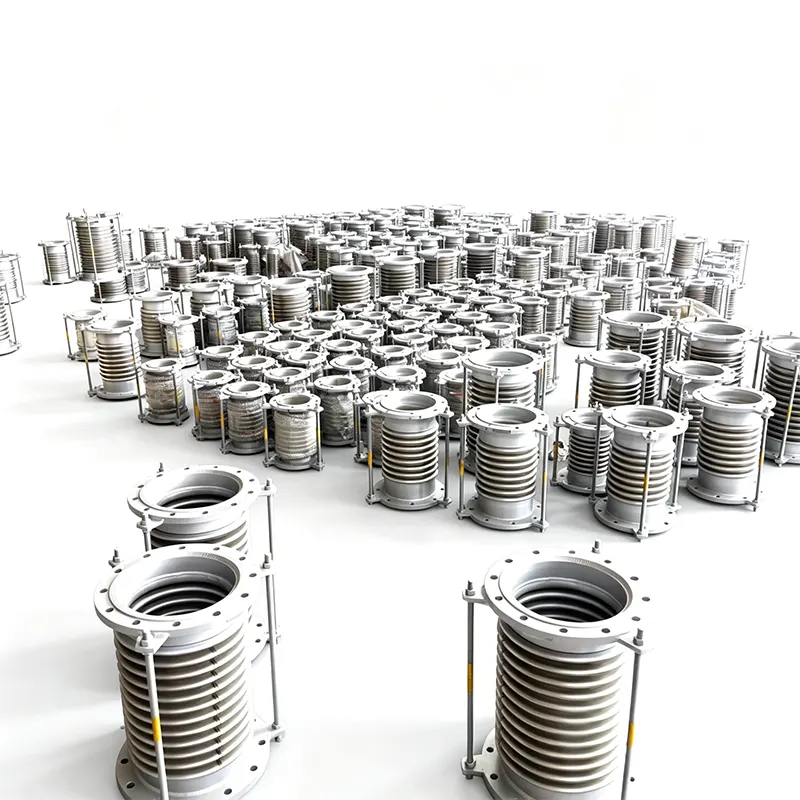

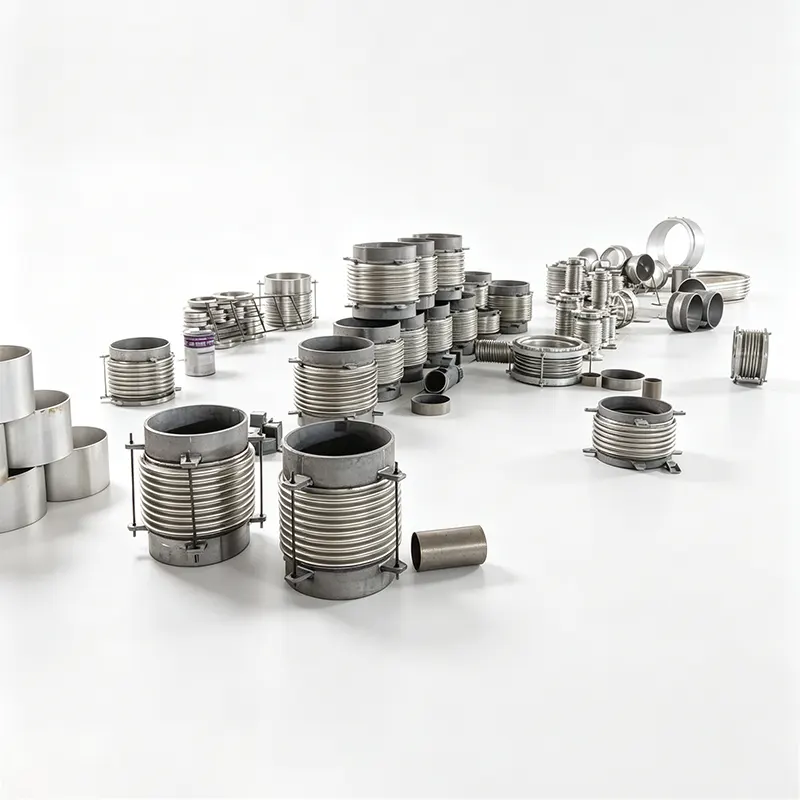

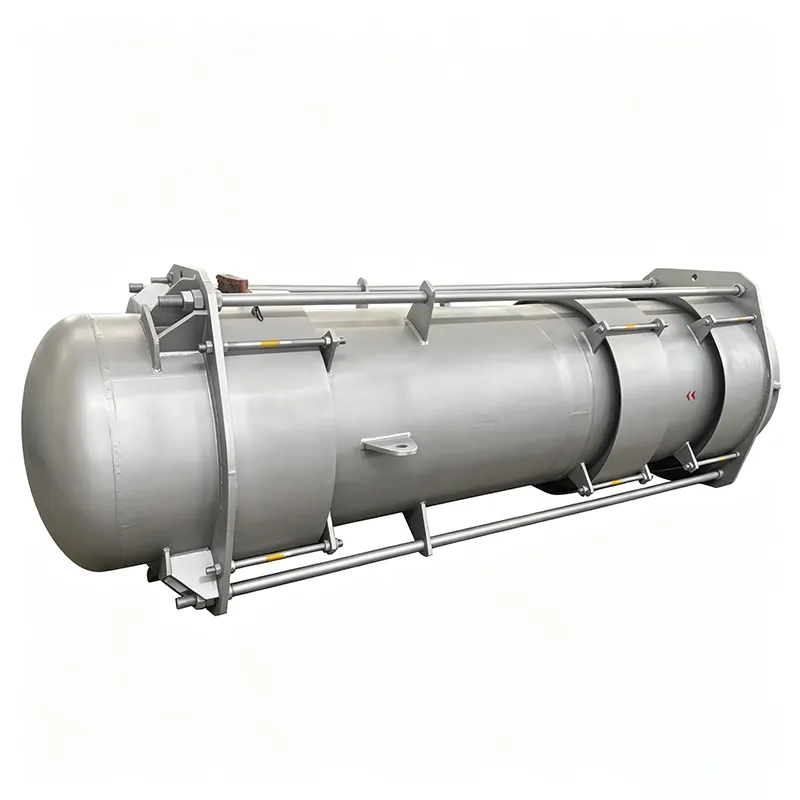

Компенсатор с метален силфон

Yangzhou Tianshun произвежда метални силфонни компенсатори от 2012 г. С 14 години целенасочен опит и фабрика от 35 000 m², в която работят над 100 квалифицирани служители, ние доставяме стандартни и напълно персонализирани дизайни в повече от 45 страни. Нашите разширителни фуги са изградени по стандартите на EJMA и се поддържат от проследимост на материала, 100% безразрушителен тест и хидростатичен тест за доказване на всеки модул.

Защо надеждността влиза в дизайна, а не само в брошурата

Изчислен живот на умора, а не предполагаем

Животът на цикъла се определя според насоките на EJMA за действителната работна обвивка — обхващаща аксиални, странични и ъглови движения едновременно. Стандартните дизайни се проверяват за 1000, 3000 или 5000 пълни цикъла, като се гарантира, че съединението работи според прогнозите през термичните цикли, а не само на хартия.

Материална цялост, подкрепена с документация

Всяко нагряване на материал за силфони — SS304, SS316L, SS321, Inconel 625 или Hastelloy — идва с пълни сертификати за мелница и записи за проследяване. За корозивни услуги, като каталитични линии FCCU или химически трансфер, ние препоръчваме и съхраняваме сплави с високо съдържание на никел, които са устойчиви на корозионно напукване при хлориден стрес.

Многопластова конструкция с вградена сигнална лампа

Когато налягането или безопасността го изискват, ние използваме многопластови силфони, а не еднопластови. Слоестата структура добавя здравина, поддържа гъвкавост и въвежда резервиране на безопасността: ако вътрешният слой някога се перфорира, външният слой задържа временно налягане, докато течът се открие през сигналния отвор — предвидима поддръжка вместо непланирано изключване.

Заварки, които преминават през 100% NDT

Надлъжните и периферните шевове на силфоните, както и заварките на закрепване, се подлагат на 100% радиографско (RT) или проникващо (PT) изследване. Нашите вътрешни заварчици поддържат квалифицирани процедури и преди изпращане всяка единица е хидростатично тествана при 1,5 пъти проектното налягане. Без вземане на проби — всяко съединение напуска фабриката със собствен протокол от изпитване.

Стабилност срещу извиване и резонанс

Изкривяването на колоната и изкълчването в равнината се предотвратяват чрез правилно изчислено средно квадратично напрежение на налягането и доказани функции против изкривяване. Вътрешно облицовките на потока намаляват турбулентността, ерозията и вибрациите, предизвикани от потока; външните капаци или свързващите пръти са проектирани да предпазват елемента на силфона и направляващото движение - не просто добавени като стандартни аксесоари, но оразмерени за конкретната услуга.

Технически обхват

Типове, съответстващи на натоварването на тръбите, а не само каталожни кодове

Компенсатори с аксиален силфон – за термично разширение по права линия, където котвите и водачите се справят с натиск под налягане.

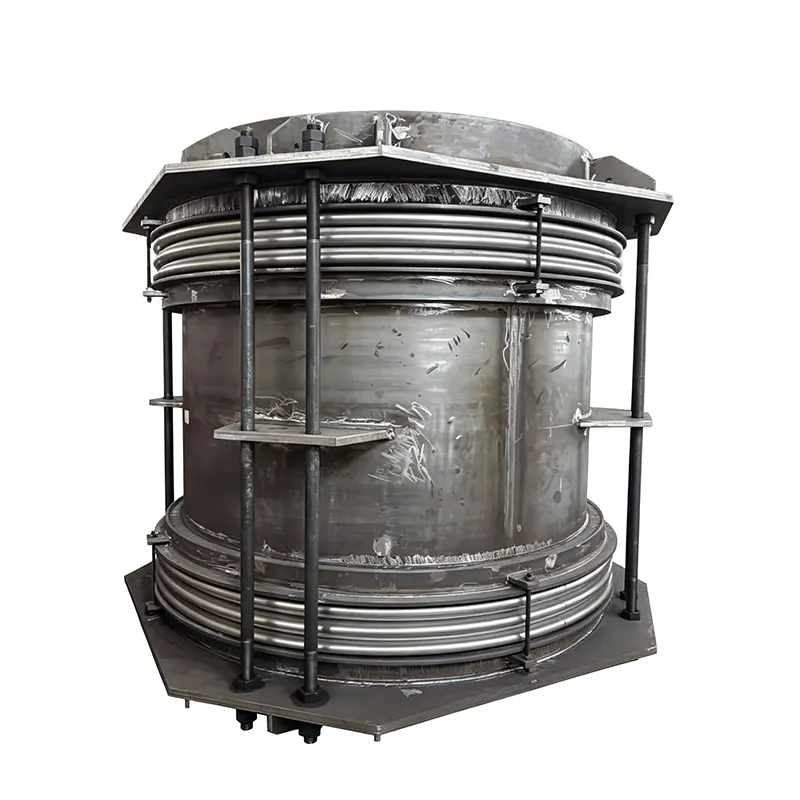

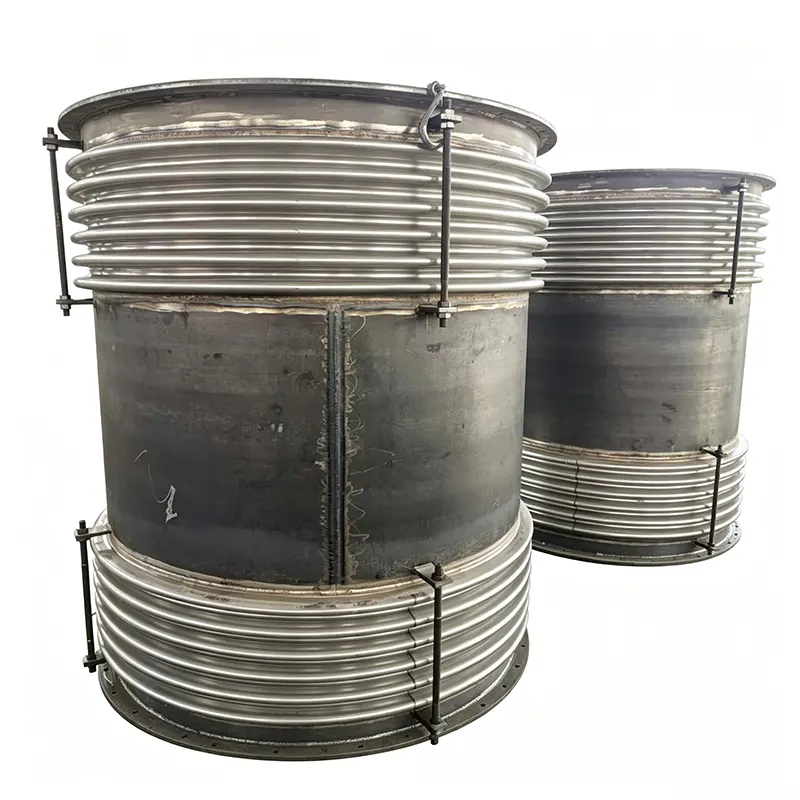

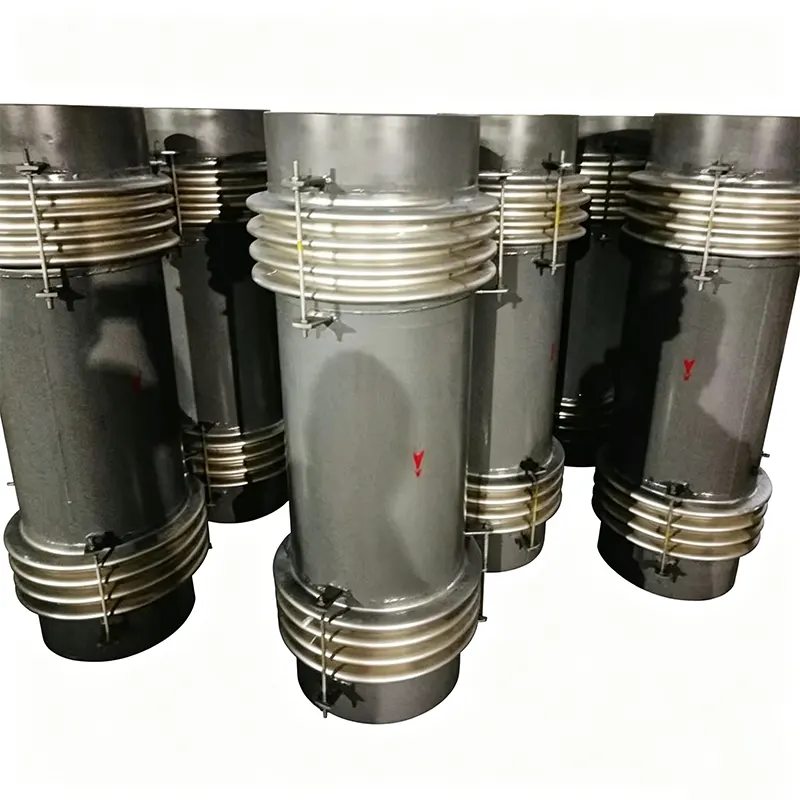

Универсални компенсатори (свързани) – поглъщат големи странични и ъглови движения със свързващи пръти, поемащи силата на натиск; широко използвани в помпени помещения в Югоизточна Азия за защита на корпусите на помпи.

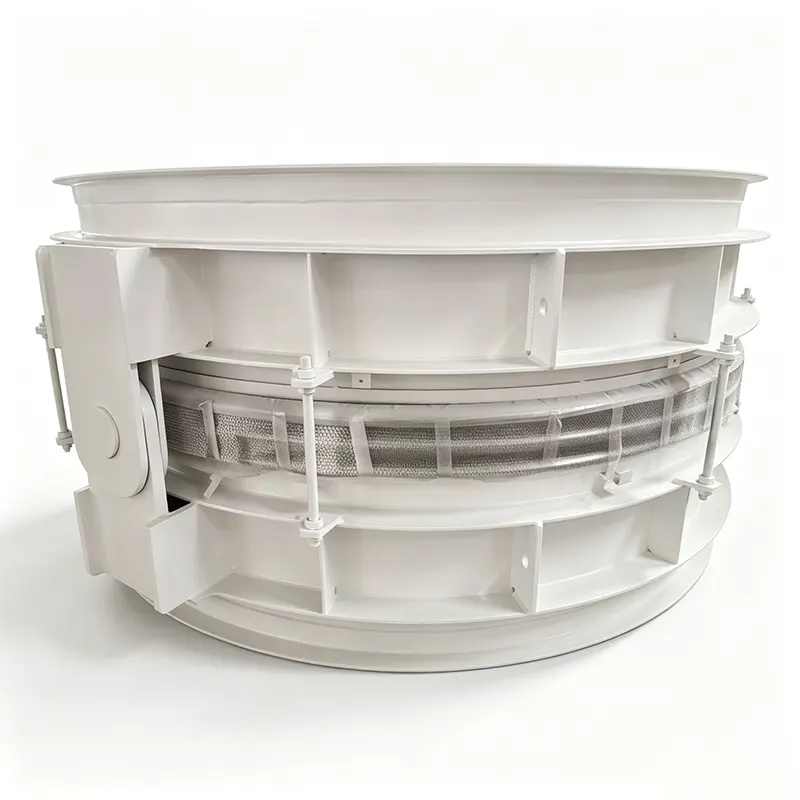

Шарнирни силфонни съединения – ограничават движението до една ъглова равнина, идеални за абсорбиране на разширението в z-образен тръбен крак, като същевременно ограничават натиска на налягането.

Карданни компенсатори – позволяват ъглово движение в множество равнини, често сдвоени в комплекти, за да поемат сложни движения на тръбопроводната система.

Компенсатори с балансирано налягане – елиминирайте силата на натиск върху свързаното оборудване като турбини и топлообменници, което е критично, когато тягата на силфона не може да бъде прехвърлена към анкерите.

Силфони с външно налягане – използвани там, където е необходима голяма аксиална компресия или когато силфоните трябва да бъдат защитени от външни повреди и турбулентен поток.

Всеки тип е конфигуриран с правилния вътрешен ръкав, външен капак и препоръки за насоки за приложението — не се доставя като голи мехове, освен ако не е изрично поискано.

Къде работят и как изборът на материали следва процеса

Производство на електроенергия – отработени газове от турбини, канали за въглища на котел, циркулационни линии на централно отопление. Големи диаметри, високи температури, комбинирани движения. Inconel 625 или SS321 са типични за устойчивост на температура и умора.

Рафинерии и нефтохимически заводи – FCCU, топлообменни линии, тръбопроводи за пренос на нефт. Устойчивите на корозия сплави като Inconel 625 или Hastelloy се избират въз основа на съдържанието на сяра, хлориди и работна температура.

Топлофикация и ОВК – парни мрежи, контури с охладена вода. Акцент върху доказания живот на аксиалния цикъл; чести са маншони от въглеродна стомана и SS304 с външни защитни покрития.

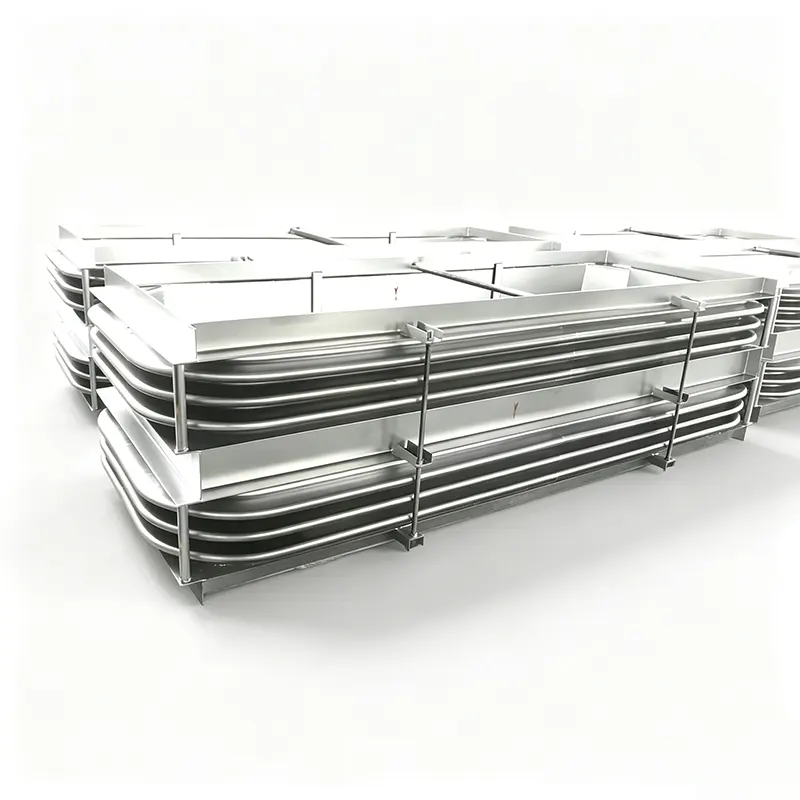

Стоманодобивни мелници и металургични процеси – горещи печки, системи за коксуване, канали за прахоулавяне. Когато експлоатационните температури надвишават 800 °C, ние съветваме дали може да се проектира метален силфон с вътрешна облицовка или дали алтернативна компенсация като правоъгълни модули с огнеупорна облицовка е по-подходяща. Честни инженерни насоки, а не принудителна продажба.

Водопречиствателни и помпени станции – виброизолация на изпускателната помпа, пренос на вода на дълги разстояния. Свързаните разширителни фуги ограничават натиска на налягането и предотвратяват предаването му към фланците на помпата и бетонните упорни блокове.

Сертификати и повторни доказателства

Нашата система за качество е сертифицирана по ISO 9001:2015. Продуктите отговарят на изискванията за маркировка CE, където е приложимо, и дизайните могат да бъдат проверени според стандартите ASME или API, когато са посочени. Най-доброто доказателство обаче е повтарящият се бизнес: над 70% от нашите поръчки идват от дългосрочни партньори, които поръчват повторно, защото производителността на продукта съответства на листовете с данни.

Как изглежда работата с Tianshun

Имате работа със специален мениджър на акаунти, който разбира продукта технически, а не само търговски.

Запитванията получават отговор по същество в рамките на 24 часа, включително съвет за предварителен избор, ако споделяте основни оперативни данни.

Инженерният екип предоставя препоръки за материали, изчисления на движението и насоки за инсталиране.

Персонализираните дизайни - от нестандартни диаметри до комбинации от екзотични материали - се обработват рутинно, а не като изключения.

Производственият график е прозрачен; навременното изпращане е норма.

Поддръжката след продажбата включва надзор на монтажа и консултации за поддръжка за целия живот на съединението.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Съоръжение от 35 000 m², Дзянсу, Китай – доставка до над 45 държави.

Ние не продаваме само компенсаторни фуги. Ние се уверяваме, че те работят правилно във вашата система.
