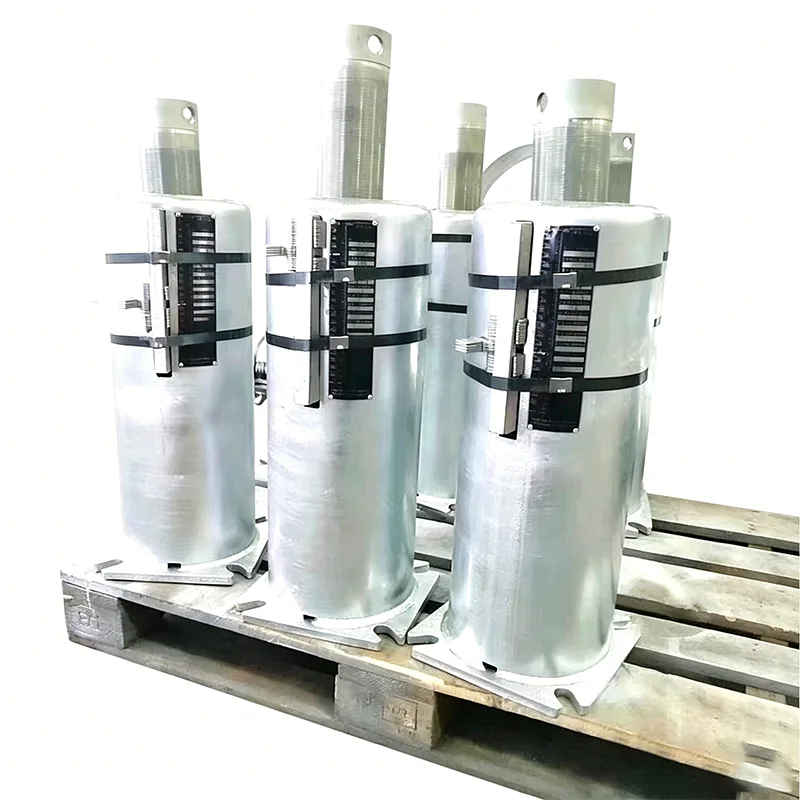

Пружинни опори за електроцентрали

Въз основа на 14-годишен опит в опори/закачалки за тръбопроводи и поддържащи решения за електроцентрали, Yangzhou Tianshun Pipeline Technology Co., Ltd. осигурява пружинни опори за електроцентрали за топлинна енергия, ядрена енергия и електроцентрали с комбиниран цикъл. Тези продукти са проектирани да контролират топлинното изместване и разпределението на напрежението в тръбопроводи с висока температура и високо налягане, като защитават критичните интерфейси на основното оборудване като котли и парни турбини. Следващите подробности обхващат характеристиките на продукта, инженерните предимства и специфичните места на приложение.

Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.

Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.

Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други индустриални тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и експлоатационната надеждност на постоянните пружини. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

Характеристики на продукта

Пружините за електроцентрали са проектирани по поръчка въз основа на резултатите от анализа на напрежението в тръбопровода, като основните характеристики са фокусирани върху задържане на натоварването, адаптивност към изместване и дългосрочна експлоатационна стабилност.

Механизъм за изместване на товара: Предлага се в две конфигурации: променливи пружинни закачалки/опори и пружинни закачалки/опори с постоянна сила. Променливите пружини носят натоварване с линейна коравина, докато модулите с постоянна сила доставят почти постоянна опорна сила по време на целия работен ход, с отклонение, контролирано в рамките на 5%, елиминирайки допълнителното напрежение в тръбопроводите, причинено от променливи опорни сили.

Материална и температурна съвместимост: Пружинните елементи са произведени от легирани пружинни стомани, включително 60Si2Mn и 50CrVA. Структурните компоненти могат да бъдат произведени от въглеродна стомана, топлоустойчива легирана стомана или неръждаема стомана. Общият допустим работен температурен диапазон обхваща -196°C до +650°C, отговаряйки на всички изисквания на тръбопровода от нискотемпературна захранваща вода до високотемпературна основна пара.

Дизайн за монтаж и пускане в експлоатация: Всяка опора/закачалка е снабдена със заключващ щифт за монтаж и табелка с данни за изместване на товара. Просто отстранете заключващия щифт след инсталиране в студено състояние, за да активирате работата. Данните от табелката улесняват проверката на място на номерата на моделите и предварително зададените товари, като значително намаляват времето за пускане в експлоатация.

Изчерпателни вътрешни тестове: Всички тестове, включително твърдост на пружината, деформация при натиск и дебелина на повърхностното покритие, се провеждат в нашата собствена лаборатория, за да се гарантира постоянна производителност в производствените партиди. Всяка единица преминава през три цикъла на компресия с пълен ход със запис на кривата на коравина преди изпращане.

С тези характеристики на дизайна пружинните опори на електроцентралата поддържат предварително определената надморска височина на тръбопроводните системи при комбинирани условия на линейно термично разширение и непрекъснати вибрации, намалявайки вероятността от непланирани спирания.

Инженерни предимства

При проектирането на тръбопроводи за електроцентрали, в сравнение с чисто твърди опори или фиксиране на скоби за тръби, еластичните опорни решения осигуряват директни подобрения в контрола на напрежението, защитата на оборудването и адаптивността на монтажа. Инженерната стойност на пружинните опори за електроцентрали се отразява в следните аспекти:

Ефективна компенсация на термичното изместване: Твърдите опори не могат да поемат топлинното разширение на тръбопровода, което често води до свързване на тръбната система, повдигане на опората или претоварване. Еластични закачалки/подпори носят товар линейно или постоянно, докато тръбопроводът се измества, поддържайки нивата на напрежение в допустимите граници, определени от кодове като ASME B31.1.

Намален натиск и момент при интерфейсите на основното оборудване: Котлови колектори и входове за пара на турбината са изключително чувствителни към сили и моменти. След регулиране с пружинни закачалки/подпори, тягата на интерфейса е значително намалена, предотвратявайки пукнатини по заваръчните шевове и течове на фланци. Това е критична мярка за удължаване на интервалите за поддръжка на корпуси на турбини, главни парни клапани и друго оборудване.

Потискане на предаването на вибрации: Тръбопроводите на електроцентралата са податливи на вибрации при високоскоростна пара или условия на двуфазен поток. Пружинните опорни системи регулират твърдостта на опората до оптимален диапазон чрез еластични елементи и когато се комбинират с амортисьори, ефективно разсейват енергията на вибрациите, за да предотвратят структурната умора.

Голям толеранс за монтаж на място: Пружинните закачалки/подпори позволяват фино регулиране в рамките на определен диапазон на височина, компенсирайки отклоненията в гражданските основи и монтажа на тръбопроводи в студено състояние. Пружинните модули с постоянна сила често са оборудвани с хидравлични или винтови спомагателни устройства за регулиране за прецизно подравняване на място.

Дългосрочна работа и антирелаксация: Отличаващ се с дизайн на пружината против релаксация и устойчиви на корозия повърхностни обработки (горещо поцинковане, Dacromet и др.), деградацията на опорната сила е минимална. Над 70% от нашите последващи поръчки от задгранични проекти идват от постоянни клиенти, което до известна степен отразява дългосрочната надеждност на нашите продукти за поддръжка.

Продуктови приложения

Пружинните опори на електроцентралите се монтират основно на критични позиции в системите за циркулация на вода и пара и високотемпературни димни газове на електроцентралите. Комбинирани с амортисьори, твърди подпори и други компоненти, те образуват цялостна тръбопроводна гъвкава ограничителна система.

Зона на котела: Използва се при главни тръбопроводи за пара, тръбопроводи за горещо и студено повторно нагряване, изходни канали на прегревателя и др. Поглъща вертикално и хоризонтално топлинно изместване на тялото на котела и свързващите тръбопроводи, предотвратява прекомерното напрежение при връзките на дюзите на колектора и намалява риска от напукване на заваръчните шевове.

Зона на турбината: Инсталирана на главните тръби за пара, тръбите за пара с висока температура за повторно нагряване и байпасни тръбопроводи с високо налягане. Чрез прецизна опора, ограничава силите и моментите, предавани към интерфейсите на турбината, осигурява точност на центровката на валовете и намалява въздействието на вибрациите върху корпусите на турбините.

Система за захранваща вода с високо налягане: При тръбопроводи за захранваща вода с високо налягане и тръбопроводи за температура на водата, пружинните закачалки/подпори поддържат тръбопроводи с тежък режим на работа, като същевременно се адаптират към температурните промени, поддържат наклона на тръбопровода и избягват проблеми с кавитация или водни удари, причинени от ограничено изместване.

Система за димни газове и десулфуризация/денитрификация: За канали за димни газове/въздух с голям диаметър, GGH входни/изходни канали и канали за свързване на десулфуризираща кула. Тези тънкостенни конструкции изпитват значително термично разширение. Пружинните опори компенсират това изместване, намаляват напрежението на фланцовата връзка и работят заедно с компенсаторите, за да предпазят цялата система за димни газове.

Конвенционален остров за ядрена енергия: Използва се при главна пара на втория кръг, главна захранваща вода и други тръбопроводи. Отговаря на изискванията за контрол на последователността на ядрената енергия и предоставя пълни сертификати за качество на материалите и доклади за квалификация на поддържащите функции.

Гарантиране на качеството и фабрични възможности

Нашата фабрика в провинция Дзянсу е оборудвана с напълно автоматични производствени линии за силфони, системи за рязане и заваряване с ЦПУ и сертифициран екип за безразрушителен тест (NDT). От входящата необработена пружинна тел до доставката на готовия продукт, пружинните опори на електроцентралите се подлагат на строг контрол на следните контролни точки: проверка на топлинните числа на суровината и физични/химични отчети, твърдост и металографска проверка след топлинна обработка на пружината, тестване на твърдостта при пълен ход на готовите продукти и дебелина на повърхностното покритие и изпитване на адхезия.

Нашата система за управление на качеството е сертифицирана по ISO 9001:2015 и всички продукти отговарят на международните стандарти, включително ASME, CE и API. Може да се предостави пълна приемна документация според изискванията на проекта.

Инженерна поддръжка и услуги

Въз основа на нашия опит в доставката на тръбопроводно оборудване в над 45 страни по света, ние предоставяме цялостен подбор, монтаж и дългосрочна техническа поддръжка за всяка партида пружинни опори за електроцентрали:

▶  Изчисляване на избора: Получавайте отчети за анализ на напрежението в тръбопровода и препоръчвайте подходящи типове опори/закачалки, константи на пружините и монтажни височини.

▶  Бърза реакция: На технически запитвания и оферти преди продажбата се отговаря в рамките на един работен ден.

▶  Надзор и свидетелство на място: Подкрепете наблюдението на място на клиент или трета страна на процесите на тестване.

▶  Ръководство за инсталиране и пускане в експлоатация: Осигурете подробни ръководства за инсталиране и препоръки за регулиране на студено състояние, с налична дистанционна видео помощ, когато е необходимо.

▶  Услуга за резервни части: Съхранявайте записи за калибриране на пружините за всяка производствена партида, което позволява бърза доставка на резервни пружинни модули.

За дискусии относно конфигурационни решения за пружинна опора на електроцентрала за конкретни проекти или за получаване на подходящи референции за проекти, моля, свържете се с нашия технически екип по продажбите. Ние ще предоставим подробни таблици за изчисление на натоварването и изместването и препоръчани оформления въз основа на действителните условия на работа, а не само списък от стандартни модели, като ви помагаме да контролирате общите разходи за доставка, като същевременно гарантираме безопасна работа на тръбопровода.
