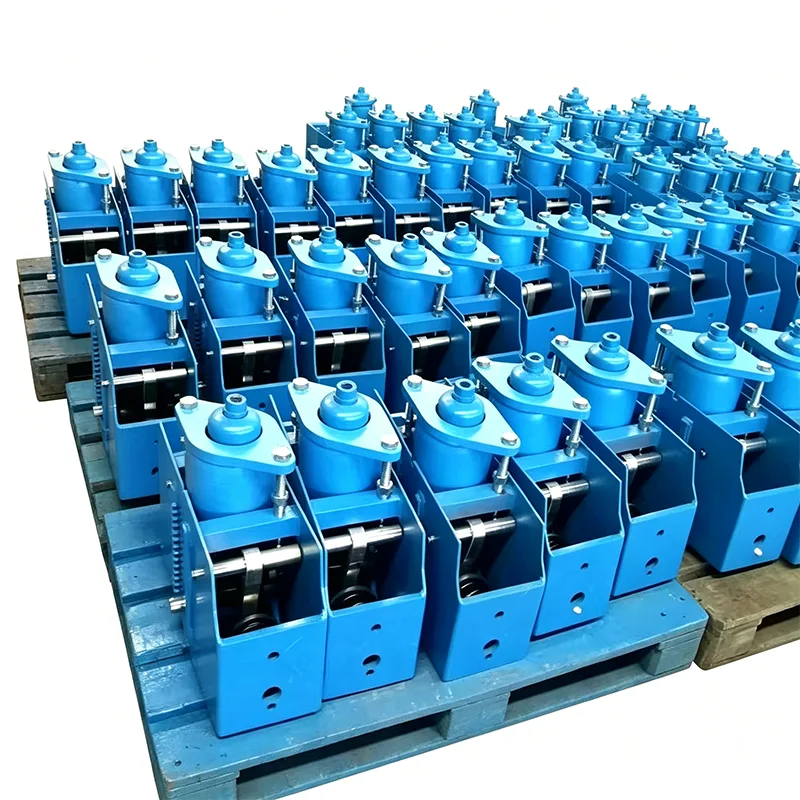

Хоризонтална постоянна пружинна опора

В много индустриални обекти ограниченото пространство над тръбопроводите прави невъзможно инсталирането на вертикални постоянни пружинни опори. Междувременно някои тръбопроводи изискват опора отстрани или отдолу, а традиционните методи за поддръжка се борят да отговорят на изискванията за постоянна сила при големи измествания. Хоризонталната постоянна пружинна опора е специален продукт, създаден специално за решаване на тези проблеми. Инсталира се хоризонтално под или до тръбопроводи, осигурявайки стабилна опорна сила по време на целия работен ход със степен на промяна на натоварването, контролирана в рамките на 5%.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и надеждността на работа на постоянните пружинни модули. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

Принцип на работа и структурни характеристики

Хоризонталната постоянна пружинна опора работи на принципа на баланса на момента. Когато тръбопроводът претърпи вертикално изместване, еластичната сила на пружината се преобразува в постоянна изходяща сила чрез прецизна връзка и гърбичен механизъм. За разлика от вертикалните опори, неговият пружинен комплект е разположен хоризонтално, което води до по-нисък център на тежестта и по-стабилна работа, което го прави особено подходящ за тръбопроводни системи с голямо натоварване и голямо изместване.

Стандартната хоризонтална опора с постоянна пружина приема интегрирана заварена рамкова конструкция с основни компоненти, включително:

▶  Хоризонтално разположен цилиндричен спирален пружинен възел

▶  Система за свързване на моментен баланс с висока точност

▶ Странично монтиран механизъм за регулиране на натоварването

▶  Ограничително устройство с двоен ход

▶  Визуален индикатор за изместване

▶  Долна монтажна основа

Технически спецификации на продукта

Сравнение с вертикални опори с постоянна пружина

Пълни параметри на спецификацията на серията

Ние предлагаме 6 стандартни серии от хоризонтални опори с постоянна пружина, покриващи по-голямата част от изискванията за промишлени приложения:

Всички продукти отговарят на стандартите GB/T 17116.2-2018, ANSI/ASME B31.1 и DIN 2545.

Основни предимства на производителността

▶  Свръхвисок капацитет на натоварване: Осигурява максимална поддържаща сила от 1000kN, за да отговори на изискванията на големи тръбопроводи и оборудване

▶  Висока оперативна стабилност: Хоризонталното разположение с нисък център на тежестта осигурява отлични сеизмични характеристики, способни да издържат на земетресения с магнитуд 8

▶  Безопасна и удобна поддръжка: Страничното регулиране и проверка елиминират необходимостта от работа по катерене, намалявайки рисковете за безопасността

▶ Силна адаптивност при инсталиране: Може да се монтира върху бетонни греди, стоманени конструкции или основи на оборудване

▶  Широк обхват на регулиране на натоварването: Позволява регулиране на място в рамките на ±15% от номиналния товар

▶  Напълно запечатан дизайн: Ефективно предотвратява навлизането на прах, дъждовна вода и корозивни среди във вътрешните механизми

Типични полета на приложение

Хоризонталните опори с постоянна пружина се използват широко в следните индустриални сценарии:

▶  Главни тръбопроводи за пара и пара за повторно нагряване в големи топлоелектрически централи

▶  Тръбопроводи за инсталации за хидрокрекинг и флуиден каталитичен крекинг в петролни рафинерии

▶  Входящи и изходящи тръбопроводи на резервоари за съхранение в големи LNG терминали

▶  Тръбопроводи за горещ въздух на доменни пещи и тръбопроводи за конверторни газове в стоманодобивни заводи

▶  Конвенционални островни паропроводни системи в атомни електроцентрали

▶  Тръбопроводи за високотемпературна топла вода с голям диаметър за централно градско отопление

Производство и осигуряване на качеството

С 14-годишен опит в производството на постоянни пружинни опори, Yangzhou Tianshun Pipeline успешно приложи своите хоризонтални постоянни пружинни опори към повече от 350 промишлени проекта по целия свят. Всички продукти преминават през строги процедури за контрол на качеството:

▶ Контрол на суровините: Цялата пружинна стомана се доставя от Baosteel и Angang, като всяка партида е подложена на спектрален анализ и изпитване на механичните свойства

▶  Прецизна обработка: Ключовите компоненти се произвеждат с помощта на обработващи центрове с ЦПУ, постигайки степен на точност на размерите IT7

▶  Тестване на пружината: Всяка пружина преминава през 3 теста за пълна компресия и 100 000 цикъла на умора

▶  Пълно пускане на машината в експлоатация: Всяка единица се подлага на тестване на ефективността на постоянна сила при пълен ход преди изпращане, за да се гарантира степен на промяна на натоварването ≤5%

▶  Инспекция от трета страна: Могат да се предоставят доклади от инспекции от международно авторитетни институции като SGS, BV и TUV

Нашата система за управление на качеството е сертифицирана по ISO 9001:2015, а нашите продукти са получили сертификати CE и API.

Изключителна сервизна поддръжка

▶  Безплатно проучване на място и анализ на напрежението в тръбопровода

▶  Индивидуален дизайн за специални монтажни пространства

▶  Професионални инженери осигуряват ръководство за инсталиране и пускане в експлоатация на място

▶  12-месечен гаранционен период с безплатен ремонт или замяна по време на гаранционния период

▶  Доживотна техническа поддръжка и доставка на резервни части

За по-подробна информация относно опората за хоризонтална постоянна пружина или технически избор за вашия проект, моля, свържете се с нашия екип по продажбите.

Често задавани въпроси (FAQ)

В: Могат ли да се монтират хоризонтални постоянни пружинни опори върху стоманени конструкции?

A: Да. Ние предлагаме множество форми за монтажна основа за адаптиране към бетонни основи, стоманени конструкции и платформи за оборудване. За модели с голямо натоварване ще предоставим препоръки за проектиране на основата, за да гарантираме, че здравината на монтаж отговаря на изискванията.

В: Може ли вашата Хоризонтална постоянна пружинна опора да се използва в среда с ниска температура?

A: Да. Предлагаме специални нискотемпературни модели, които използват материали от неръждаема стомана 304 или 316L и са преминали тестове за удар при ниска температура. Те могат да работят нормално при ниски температури до -196 ℃ и са подходящи за криогенни тръбопроводни системи като LNG и етилен.

В: Какво е времето за доставка на вашите продукти?

О: Срокът за доставка за стандартните модели е 30-45 дни, а за персонализираните модели е 45-60 дни в зависимост от сложността. За спешни поръчки можем да организираме ускорено производство с най-кратък срок за доставка от 20 дни.
