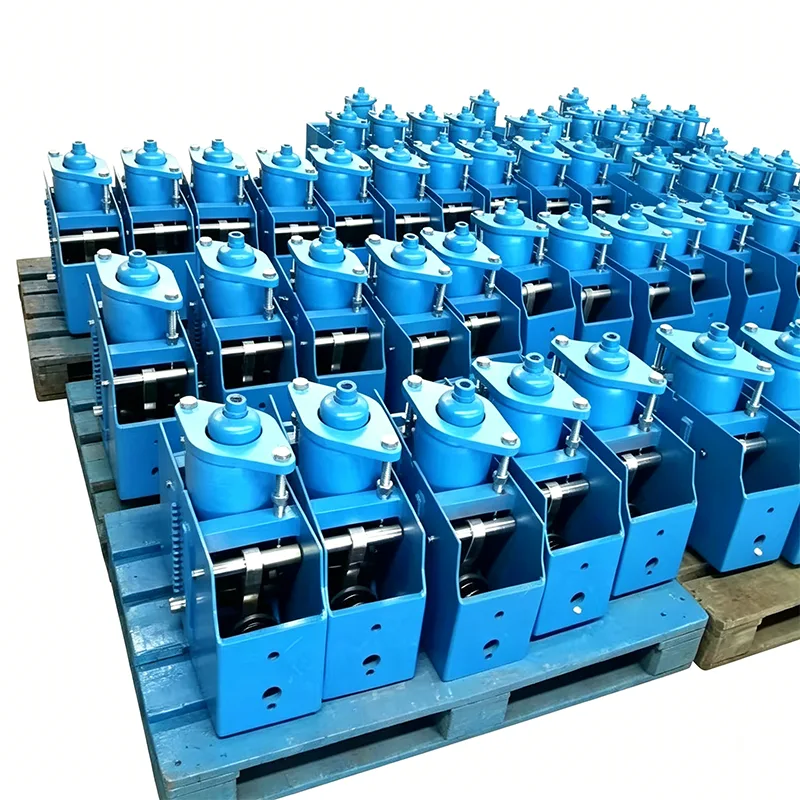

Постоянна постоянна пружинна опора

Yangzhou Tianshun Pipeline Technology Co., Ltd., основана през 2012 г., се фокусира върху производството на поддържащи продукти за тръбопроводи в продължение на 14 години, като продуктите обслужват повече от 40 страни по света. Стоящата постоянна пружинна опора е продукт, специално проектиран за работни условия, при които няма място за повдигане над тръбопровода и е необходима долна опора. Той се поставя върху стоманени греди, бетонни основи или опорни платформи през основата, осигурявайки постоянна насочена нагоре опорна сила за тръбопроводите и перфектно решавайки проблема с компенсирането на изместването на тръбопровода в сценарии с ограничено пространство.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и надеждността на работа на постоянните пружинни модули. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

Защо да изберете стоящ тип? Решение за сценарии с ограничено пространство

В практическото инженерство много тръбопроводи не могат да приемат решения за горно окачване и трябва да използват долна опора:

▶  Тръбопроводи на долния слой в тръбни галерии: Няма налични греди от стоманена конструкция за окачване над тръбопроводите на най-долния слой

▶  Тръбопроводи върху оборудването: Тръбопроводи, разположени директно над оборудването, без точки за повдигане отгоре

▶  Тръбопроводи в бетонни изкопи: Тръбопроводи в изкопи за тръби с тясно горно пространство

▶  Тръбопроводи с голям диаметър: Тръбопроводи над DN800, прекалено дългите окачващи пръти са склонни към нестабилност

▶ Чувствителни на вибрации тръбопроводи: Входящи и изходящи тръбопроводи на помпата, долната опора има по-добра стабилност от окачването

▶  Проекти за модернизация: Съществуващите стоманени конструкции не могат да добавят нови точки на повдигане, налична е само опора от основата

При тези сценарии опората с постоянна пружина е единственото осъществимо решение за поддръжка с постоянна сила.

Технически спецификации на продукта

Таблица със спецификации на постоянна пружинна закачалка	Пример
Модел / Серия	PH, LH, CA, CS, TH
Товароносимост (работна)	0,1 kN - 500 kN
Общо пътуване	50 мм, 100 мм, 200 мм, 400 мм
Действително пътуване	До 600 мм
Отклонение при натоварване (толеранс)	±5% (Стандартен) / ±3% (Висока прецизност)
Монтажна позиция	Хоризонтално / Вертикално
Покритие на корпуса	Горещо поцинковани / епоксидни
Работна темп.	-20°C до +80°C (околна среда)
Материал на пружинната намотка	60Si2Mn / 50CrVA
Диапазон на регулиране на натоварването	±10% (регулиране на полето)

Изчерпателно сравнение: стоящ тип срещу тип окачване

Сравнително измерение	Постоянна постоянна пружинна опора	Тип окачване Пружинен закачалка с постоянна сила
Метод на инсталиране	Вкореняване отдолу, опора нагоре	Вкореняване отгоре, окачване надолу
Изискване за пространство	Изисква долна опорна платформа	Изисква горна греда от стоманена конструкция
Обща височина	Нисък (300-600 mm)	Висок (800-1500 mm включително окачващ прът)
Странична стабилност	Добра, широка основа, анти-латерално изместване	Средна, дълга окачваща щанга, склонна към люлеене
Антивибрационни характеристики	Отлична, директна опора без треперене	Средна, окачваща щанга, склонна към резонанс
Трудност при инсталиране	Просто, директно място и ниво	Комплекс, изисква работа на голяма надморска височина за регулиране на окачващата щанга
Достъпност за поддръжка	Добър, работещ на земята или платформа	Слабо, изисква работа на голяма надморска височина
Прехвърляне на товара	Директно прехвърлен към долната структура	Прехвърля се през окачващ прът и стоманена конструкция
Приложим диаметър на тръбата	Всички диаметри на тръби, особено подходящи за големи диаметри	Малък и среден диаметър, прекалено дълъг прът за големи диаметри
Приложима посока на изместване	Основно изместване нагоре	Основно изместване надолу

Структура на продукта и основни характеристики

Стоящата постоянна пружинна опора приема вертикална структура на кутия, съставена главно от следните части:

Основна плоча: Широка долна плоча за разпръскване на товара и осигуряване на стабилност

Пружинна кутия: Вграден пружинен механизъм с постоянна сила, вертикално разположен

Поддържаща горна плоча: Свързана с опора за тръбопроводна тръба, височината може да се регулира фино

Индикатор за изместване: Визуализиран отстрани за лесно наблюдение

Заключващо устройство: Заключва пружината по време на транспортиране и монтаж

Основни функции

Дизайн с изключително ниска височина

Вертикално разположение на пружините, обща височина с 40% по-ниска от типа на окачване със същата спецификация

Подходящ за пространство с ограничена височина на пода, като тръбни канали и помещения за оборудване

По-кратки спецификации, персонализирани за специални условия на работа

Отлична стабилност

Основна площ 3 пъти по-голяма от типа на окачването, нисък център на тежестта

Не е лесно да се преобърне при хоризонтална тяга на тръбопровода

Няма проблем с люлеене на окачващ прът при работни условия на вибрации

Удобен монтаж и поддръжка

Наземна инсталация, не е необходима работа на голяма надморска височина

Поставете директно върху основата, фиксирайте след изравняване

Регулиращ болт отгоре, работещ, докато стоите на земята

Няма нужда да демонтирате тръбопроводи за поддръжка и подмяна, директно издърпайте пружинния възел

Силна адаптивност към изместване

Особено подходящ за условия на работа с топлинно изместване нагоре на тръбопроводи

Също така адаптивен към изместване надолу, просто инсталирайте наобратно

Страничното изместване не влияе на постоянната сила

Анализ на типичен сценарий на приложение

Сценарий за приложение	Характеристики на условията на работа	Защо да изберете стоящ тип
Тръбопроводи на долния слой в тръбни галерии	Тръбопроводи от най-долния слой, без стоманени греди отгоре	Може да поддържа само нагоре от пода на тръбната галерия
Входящи и изходящи тръбопроводи на помпата	Големи вибрации, чувствителни към натиск	Стабилна долна опора, намалява предаването на вибрации
Тръбопроводи над топлообменниците	Разположен над корпуса на оборудването	Без точки за повдигане отгоре на оборудването, директна опора
Тръбопроводи в тръбни изкопи	Изкопи от бетонни тръби, тясно пространство	Недостатъчно пространство отгоре, окачване невъзможно
Паропроводи с голям диаметър	Над DN800, голямо тегло	Прекалено дълга окачваща щанга, склонна към нестабилност
Проектни тръбопроводи за модернизация	Съществуващите стоманени конструкции не могат да бъдат пробивани	Използвайте съществуващата бетонна основа за опора
Компресорни тръбопроводи	Вибрация, причинена от пулсиращ поток	Твърда опора + постоянна компенсация на силата, добър ефект на потискане на вибрациите

Ръководство за инсталиране и пускане в експлоатация на място (Въз основа на 14 години инженерен опит)

Инспекция преди монтажа

1. Проверете дали моделът на продукта съответства на проектните чертежи

2. Проверете дали заключващото устройство е непокътнато и дали има разхлабване по време на транспортиране

3. Проверете плоскостта на основата, необходима е корекция, ако деформацията надвишава 2 мм

Стъпки за инсталиране

1. Изравняване на основата: Грешка в нивото на повърхността на опорната основа ≤2 mm/m

2. Позициониране и фиксиране: Поставете стоящата постоянна пружинна опора на място, заварете или фиксирайте с болтове основата към основата

3. Свързване на тръбопровода: Свържете опората на тръбопровода с горната плоча на скобата, резервно изместване в студено състояние

4. Настройка на натоварване: Регулирайте горния болт според проектните изисквания, подравнете индикаторната плоча с позицията на студено състояние

5.Отключване: Отстранете заключващите болтове при транспортиране след монтажа

6. Проверка и потвърждение: Потвърдете, че индикаторът може да се движи свободно без задръстване

Справяне с общи проблеми

Проблем на място	Анализ на причините	Решение
Индикаторът не се движи	Заключващите болтове не са премахнати	Отстранете всички заключващи болтове
Голямо отклонение на натоварването	Действителното тегло на тръбопровода не съответства на проекта	Фина настройка на горния регулиращ болт
Базово разклащане	Неравна основа	Добавете подложки в долната част за изравняване
Накланяне на горната плоча	Ексцентричност на тръбопровода	Регулирайте опората на тръбата за центриране

Контрол и проверка на качеството

Извършва се цялостно вътрешно тестване на всеки продукт преди изпращане

Преди изпращане всеки продукт преминава през пълен вътрешен процес на тестване. Този процес включва проверка на размерите и визуална проверка, PMI (положителна идентификация на материала), изпитване на твърдост, MT/PT безразрушително изпитване, където е приложимо, изпитване на пружинно натоварване с криви на натоварване-изместване и измерване на дебелината на покритието. Доставят се протоколи от фабрични изпитвания (FTR) и протоколи от изпитвания на материали (MTR).

Разяснение относно акредитацията на трета страна

Вътрешното тестване не е същото като тестване от трета страна, акредитирано от ILAC. Ако се изисква тестване или лабораторно изследване под наблюдение на трета страна, то може да бъде предоставено като отделна услуга по избор.

Допълнителни услуги за проверка от трета страна (цитирани отделно)

1. Тестване на материала

Тази услуга обхваща анализ на химичния състав, изпитване на опън, изпитване на удар при ниска температура на Шарпи и изпитване на твърдост.

2. Заварете NDT

Наличните методи включват тестване с магнитни частици (MT), тестване с течно проникване (PT), ултразвуково тестване (UT) и радиографско тестване (RT).

3. Тестване на ефективността на натоварването на пружината

Включени са кривите натоварване-преместване.

4. Инспекция за защита от корозия при горещо поцинковане/епоксидно покритие

5. Тестване със свидетели, наблюдение на завода и инспекция преди изпращане (PSI)

Нашите отличителни предимства

Сравнение с международната система за поддържане на тръби LISEGA

Нашата точност на натоварване на продукта, стандарти за изпитване и системи за документиране са сравнени с международната система за поддържане на тръби LISEGA.

Повече от стандартен вътрешен доставчик

За разлика от стандартните местни производители, които предоставят само самия продукт, ние доставяме крива натоварване-изместване с всяка пружина. Ние също така помагаме при организирането на SGS тестване от трета страна и инспекции при свидетели и поддържаме прегледи на документи от PE/CPE инженери за задгранични проекти.

Сервиз и поддръжка

▶ Поддръжка при избор: Осигурете проверка на пространството за инсталиране, за да потвърдите осъществимостта на решение от стоящ тип

▶  Индивидуално обслужване: Персонализирана специална височина и специален размер на основата според пространството на място

▶  Указания за инсталиране: Осигурете подробно ръководство за инсталиране, достъпно ръководство на място за големи проекти

▶  Цикъл на доставка: 7-10 дни за конвенционални модели, 15-20 дни за персонализирани продукти

▶  Гаранция за качество: 2 години гаранция за продукта, доживотна техническа поддръжка

▶  Доставка на резервни части: Стандартни модели пружинни модули на склад, доставени в рамките на 48 часа

Стоящата постоянна пружинна опора е надеждно решение за поддържане на тръбопровод с постоянна сила при ограничено пространство работни условия. През последните 14 години ние решихме проблема, че решенията за окачване не могат да бъдат внедрени за стотици проекти по целия свят и нашите продукти работят стабилно и се признават единодушно от клиентите.
