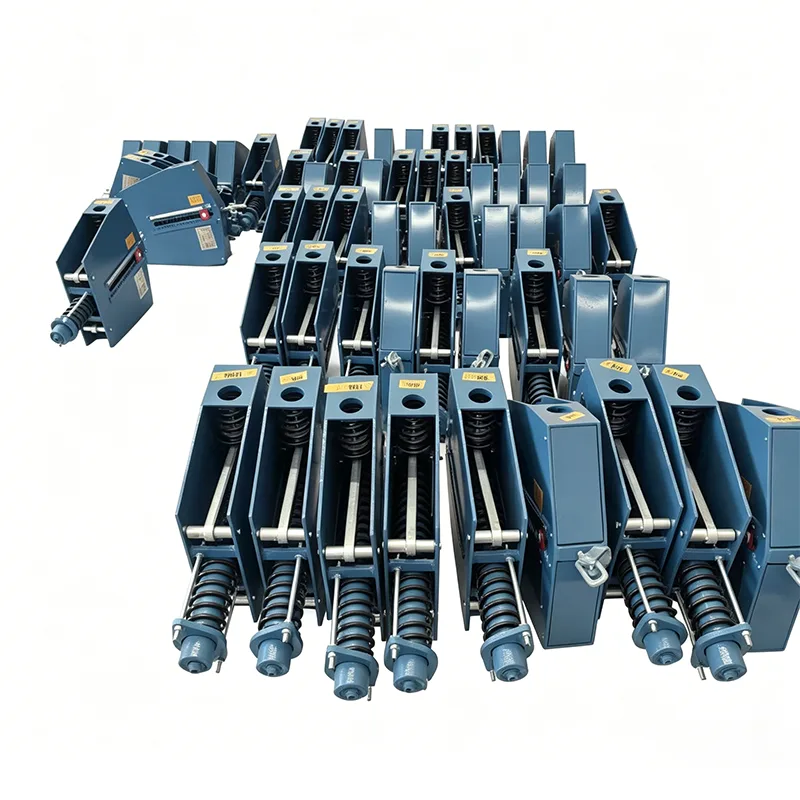

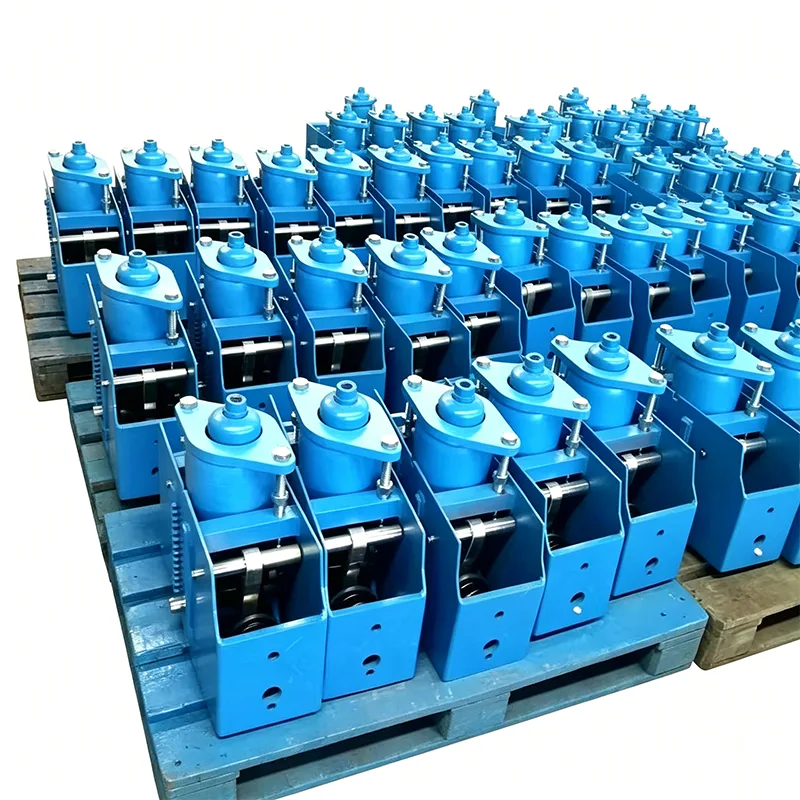

Висяща постоянна пружинна опора

В много индустриални обекти под тръбопроводите съществуват оборудване, проходи, групи клапани или други препятствия, което прави невъзможни монтираните на пода опори. Междувременно някои тръбопроводи с голям диаметър изпитват топлинни премествания, надвишаващи 100 mm, а колебанията на натоварването на обикновените променливи пружинни опори ще доведат до надхвърляне на допустимите граници на напрежението в тръбопровода.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и надеждността на работа на постоянните пружинни модули. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

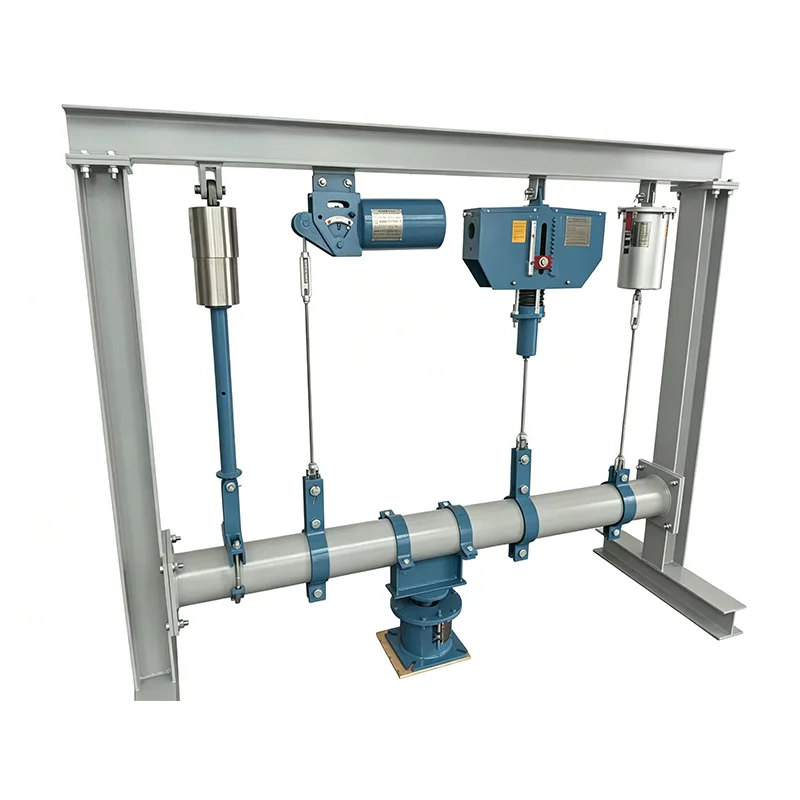

Висящата постоянна пружинна опора решава това предизвикателство в индустрията перфектно. Инсталира се чрез окачване на надземни стоманени конструкции, като не заема място под тръбопроводите, като същевременно осигурява постоянна поддържаща сила със скорост на колебание от ≤5% през пълния ход.

Технически спецификации на продукта

Таблица със спецификации на постоянна пружинна закачалка	Пример
Модел / Серия	PH, LH, CA, CS, TH
Товароносимост (работна)	0,1 kN - 500 kN
Общо пътуване	50 мм, 100 мм, 200 мм, 400 мм
Действително пътуване	До 600 мм
Отклонение при натоварване (толеранс)	±5% (Стандартен) / ±3% (Висока прецизност)
Монтажна позиция	Хоризонтално / Вертикално
Покритие на корпуса	Горещо поцинковани / епоксидни
Работна темп.	-20°C до +80°C (околна среда)
Материал на пружинната намотка	60Si2Mn / 50CrVA
Диапазон на регулиране на натоварването	±10% (регулиране на полето)

Сравнение между висящи и монтирани на пода методи за инсталиране

Двата метода на инсталиране имат своите съответни приложими сценарии за различни условия на обекта, а висящите постоянни пружинни опори предлагат незаменими предимства в среда с ограничено пространство:

Сравнително измерение	Висяща постоянна пружинна опора	Постоянна пружинна опора, монтирана на пода
Местоположение на инсталацията	Под надземни стоманени конструкции / бетонни греди	Надземни / платформи за оборудване
Заемане на пространство под процес	Няма	Пълна заетост
Трудност при инсталиране	Среден (изисква работа на голяма надморска височина)	ниско
Път за прехвърляне на товара	Тръбопровод → Поддръжка → Надземна структура	Тръбопровод → Подпора → Земна основа
Приложими сценарии	Тръбопроводи с препятствия отдолу, повдигнати тръбопроводи	Тръбопроводи с достатъчно пространство отдолу
Максимална товароносимост	1200kN	2000kN
Максимална денивелация	400 мм	600 мм

Структурен дизайн, оптимизиран изключително за условия на окачване

Въз основа на общия дизайн на постоянна пружинна опора, висящите постоянни пружинни опори са претърпели целенасочени оптимизации за характеристиките на напрежението при монтажа на окачването:

▶  Ковани интегрални повдигащи уши: Горните повдигащи уши приемат монолитна технология за коване без заваръчни дефекти, постигайки коефициент на безопасност от 2,5 пъти.

▶  Ограничаващо устройство против люлеене: Оборудвано с напречни ограничителни структури за предотвратяване на прекомерно люлеене на тръбопровода по време на работа.

▶  Регулируем монтаж на пръти за закачане: Стандартни 1–3 м регулируеми пръти за закачане за адаптиране към различни височини на монтаж.

▶  Дизайн за защита от падане: Във всички точки на свързване са инсталирани двойни предпазни механизми за предотвратяване на падания от голяма надморска височина.

▶  Визуален индикатор за изместване: Големи плочи със скала са монтирани отстрани за лесно наблюдение на работния статус от наземния персонал.

Таблица със стандартни спецификации на пълната серия

Предлагат се пет стандартни серии висящи опори с постоянна пружина, за да покрият повечето изисквания за индустриални приложения:

Моделна серия	Диапазон на номинално натоварване (kN)	Номинален диапазон на изместване (mm)	Работен температурен диапазон (℃)	Стандартна дължина на закачалка (m)	Максимално тегло на единица (кг)
HCS-50	1–50	50, 100	-40 ~ +450	1.5	120
HCS-100	50–100	100, 150	-40 ~ +450	2.0	250
HCS-200	100–200	150, 200	-40 ~ +550	2.0	480
HCS-500	200–500	200, 300	-40 ~ +550	2.5	1200
HCS-1200	500–1200	300, 400	-196 ~ +550	3.0	3500

Всички продукти отговарят на стандартите GB/T 17116.2, ANSI/ASME B31.1 и API RP 551.

Измерена производителност спрямо индустриалните стандарти

Всички ключови показатели за ефективност на висящите опори с постоянна пружина надхвърлят изискванията на националния стандарт. Всички данни идват от 100% пълни инспекционни записи на нашата лаборатория, акредитирана от CNAS:

Индикатор за ефективност	Национално стандартно изискване	Измерена стойност на Tianshun
Скорост на колебание на натоварването	≤5%	≤4%
Якост на опън при повдигане	1,5 пъти номинално натоварване	2,5 пъти номинално натоварване
Тестване без разрушаване на заварки	20% вземане на проби	100% пълна проверка
Живот на умора	≥100 000 цикъла	≥150 000 цикъла
Точност на регулиране на закачалката	±10 мм	±5 мм

Система за контрол на качеството с възможност за проследяване на целия жизнен цикъл

За да гарантираме абсолютна безопасност на продуктите, инсталирани на голяма надморска височина, ние присвояваме уникален идентификационен код на продукта на всяка висяща постоянна пружинна опора, което позволява пълно проследяване на жизнения цикъл:

▶  Проследимост на суровините: Всяка партида стомана е придружена от оригиналния Сертификат за изпитване на мелница (MTC), а резултатите от спектралния анализ са обвързани с идентификационния код.

▶  Записи на производствения процес: Операторите и времевите клейма за всички критични процеси (заваряване, топлинна обработка, сглобяване) са напълно документирани.

▶ Архивиране на доклади от инспекции: Всички доклади от инспекции се преобразуват в електронни файлове и могат да бъдат търсени онлайн чрез идентификационния код.

▶  Фабрична маркировка: Уникалният идентификационен код, датата на производство и инспекторският номер са гравирани върху табелката на продукта.

▶  Следпродажбено проследяване: Информацията за инсталиране и работа на продукта се въвежда синхронно в системата, осигурявайки техническа поддръжка през целия живот.

Типични сценарии за приложение и опит

Висящите постоянни пружинни опори са успешно приложени в над 320 промишлени проекта по целия свят, с кумулативни доставки над 180 000 единици. Типичните сценарии включват:

▶  Височинни участъци от главни тръбопроводи за пара и пара за повторно подгряване в електроцентрали

▶  Повишени технологични тръбопроводи в райони на петролни рафинерии

▶  Тръбопроводи в горната част на резервоара в приемни терминали за LNG

▶  Окачени секции на тръбопроводи за горещ въздух на доменни пещи в стоманодобивни заводи

▶  Междуречни и междупътни надземни паропроводи в градовете

▶  Тръбопроводи с голям диаметър в конвенционални острови на атомна електроцентрала

Можем да предоставим копия от предишни договори за проекти, доклади за приемане от собственика и снимки на работа на място като доказателство за нашите възможности.

Изключителен монтаж и технически услуги

Извършва се цялостно вътрешно тестване на всеки продукт преди изпращане

Преди изпращане всеки продукт преминава през пълен вътрешен процес на тестване. Този процес включва проверка на размерите и визуална проверка, PMI (положителна идентификация на материала), изпитване на твърдост, MT/PT безразрушително изпитване, където е приложимо, изпитване на пружинно натоварване с криви на натоварване-изместване и измерване на дебелината на покритието. Доставят се протоколи от фабрични изпитвания (FTR) и протоколи от изпитвания на материали (MTR).

Разяснение относно акредитацията на трета страна

Вътрешното тестване не е същото като тестване от трета страна, акредитирано от ILAC. Ако се изисква тестване или лабораторно изследване под наблюдение на трета страна, то може да бъде предоставено като отделна услуга по избор.

Допълнителни услуги за проверка от трета страна (цитирани отделно)

1. Тестване на материала

Тази услуга обхваща анализ на химичния състав, изпитване на опън, изпитване на удар при ниска температура на Шарпи и изпитване на твърдост.

2. Заварете NDT

Наличните методи включват тестване с магнитни частици (MT), тестване с течно проникване (PT), ултразвуково тестване (UT) и радиографско тестване (RT).

3. Тестване на ефективността на натоварването на пружината

Включени са кривите натоварване-преместване.

4. Инспекция за защита от корозия при горещо поцинковане/епоксидно покритие

5. Тестване със свидетели, наблюдение на завода и инспекция преди изпращане (PSI)

Нашите отличителни предимства

Сравнение с международната система за поддържане на тръби LISEGA

Нашата точност на натоварване на продукта, стандарти за изпитване и системи за документиране са сравнени с международната система за поддържане на тръби LISEGA.

Повече от стандартен вътрешен доставчик

За разлика от стандартните местни производители, които предоставят само самия продукт, ние доставяме крива натоварване-изместване с всяка пружина. Ние също така помагаме при организирането на SGS тестване от трета страна и инспекции при свидетели и поддържаме прегледи на документи от PE/CPE инженери за задгранични проекти.

Често задавани въпроси (FAQ)

Въпрос: Какво ще стане, ако височината на монтаж е недостатъчна?

О: Можем да персонализираме версии с къси пръти за закачалки според действителната височина на обекта или да предоставим най-добрите вградени решения за инсталиране, за да максимизираме спестяването на пространство за инсталиране.

Въпрос: Как да регулирате опорното натоварване от земята?

A: Всички модели са оборудвани с устройства за регулиране на земята. Фината настройка на товара може да бъде завършена от земята с помощта на специален удължен гаечен ключ, елиминирайки необходимостта от операции на голяма надморска височина.

Въпрос: Как са защитени продуктите по време на транспортиране?

О: Ние използваме персонализирани дървени щайги с вътрешни омекотяващи материали и фиксиращи устройства, за да предотвратим деформация на механизма на свързващия прът по време на транспортиране. Включено е и транспортно заключващо устройство, за да се гарантира, че продуктите пристигат на обекта в перфектно състояние.
