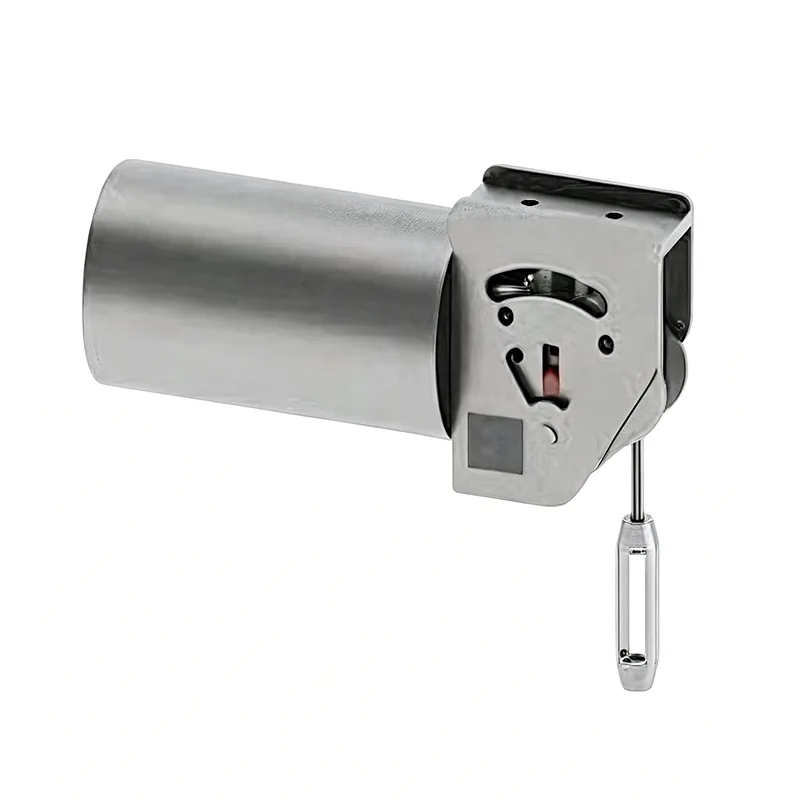

MSS SP-58 Постоянна пружинна закачалка

Yangzhou Tianshun Pipeline Technology Co., Ltd., основана през 2012 г., изнася продукти в повече от 40 страни по света и има богат опит в доставката на международни проекти. MSS SP-58 Constant Spring Hanger е продукт, специфичен за износ, произведен в стриктно съответствие със стандарта SP-58 на Обществото за стандартизация на производителите на промишлеността на клапаните и фитингите (MSS), специално проектиран за международни инженерни проекти, финансирани от чужбина проекти и проекти за общо договаряне на EPC, възприемащи американски стандартни спецификации за проектиране.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и надеждността на работа на постоянните пружинни модули. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

Тълкуване на стандарт MSS SP-58

MSS SP-58 е американският национален стандарт за тръбни закачалки и опори, а също и авторитетен стандарт, широко възприет в международната инженерна общност, формулиран от Обществото за стандартизация на производителите на индустрията за вентили и фитинги.

Основни изисквания на стандарта:

▶  Определя изискванията за проектиране, производство и изпитване на пружинни опори и закачалки с постоянна сила

▶  Изяснява технически показатели като постоянство на натоварването, материали, проверка и маркировка

▶  Е поддържащ стандарт за API и ASME B31 серия спецификации на тръбопроводи

▶  Е задължително изискване за международни EPC проекти, проекти с чуждестранно финансиране и проекти за износ

MSS SP-58 Constant Spring Hanger напълно отговаря на всички технически изисквания на този стандарт и може да се използва директно за инженерни проекти по американската стандартна система.

Техническо сравнение: американски стандарт срещу китайски национален стандарт

MSS SP-58 Constant Spring Hanger е по-висок от вътрешните стандарти по отношение на постоянство, проследимост на материала и изисквания за проверка, отговаряйки на строгите изисквания на международни проекти.

Технически спецификации на продукта

Специални изисквания за американски стандартни продукти и нашите решения

Проследимост на материала

Всички стоманени материали се закупуват от сертифицирани по американски стандарти стоманени заводи

Всяка стоманена плоча и кръгъл прът имат уникално топлинно число

Предоставяне на пълен доклад за изпитване на материала (MTR)

100% проследим химичен състав и механични свойства на материала

Контрол на процеса на заваряване

Провеждане на спецификация на процедурата за заваряване / запис на квалификация на процедурата (WPS/PQR) в съответствие с AWS D1.1

Заварчиците работят със сертификати и преминават редовни прегледи

100% тестване с магнитни частици (MT) за основни носещи заварки

Записите за заваряване са напълно архивирани, проследими до заварчик и дата

Строга фабрична инспекция

Подгответе план за тестване на инспекция (ITP)

Клиентите могат да определят точки на задържане (H точки) и точки на свидетел (W точки)

Тест за натоварване при пълен ход за всеки продукт, с издадени тестови криви

Агенции за инспекция на трети страни (BV, SGS, TÜV) могат да присъстват на място като свидетели

Американска стандартна система за покритие

Пясъкоструйно отстраняване на ръжда в съответствие с SSPC-SP10

Епоксиден, богат на цинк грунд + полиуретаново покритие, дебелина на сухия филм ≥120μm

Тест със солен спрей ≥500 часа, отговарящ на изискванията за морска среда

Наличен е протокол от изпитване на покритието

Постоянно маркиране

Стоманено щамповане върху тялото на продукта: модел, товар, изместване, топлинно число, дата на производство

Табелка от неръждаема стомана: име на фирмата, стандартен номер, знак за проверка

Ясна и постоянна маркировка, отговаряща на изискванията за проследимост на проекта

Експортиране на опит в доставката на проекти

През последните 14 години нашата закачалка MSS SP-58 Constant Spring Hanger беше успешно доставена в множество международни проекти:

▶  Югоизточна Азия: Петрохимически проекти в Сингапур, Индонезия, Малайзия

▶  Близък изток: Проекти за рафинерии в Саудитска Арабия, ОАЕ, Оман

▶  Африка: Проекти за електроцентрали в Южна Африка, Египет, Алжир

▶  Южна Америка: Енергийни проекти в Бразилия, Аржентина

▶  Европа и Америка: Подкрепа на проекти в Съединените щати, Обединеното кралство, Германия

Типични случаи:

▶  Проект за рафинерия от 20 милиона тона/година в Близкия изток: Доставени са повече от 800 комплекта американски стандартни пружинни опори и закачалки, преминали проверка на SGS наведнъж

▶  Проект за LNG терминал в Югоизточна Азия: американски стандартни нискотемпературни закачалки с постоянна сила, преминали инспекция от трета страна на BV

▶  Проект за африканска електроцентрала: Произведена по американски стандарти, предоставени пълни ITP и MTR документи

Сертифициране на качеството и система за документи

Сертификати за квалификация

ISO 9001:2015 Сертификация на системата за управление на качеството

Лиценз за производство на специално оборудване (компоненти на тръбопровод под налягане)

Може да си сътрудничи с клиенти за PED, CE и други сертификати

Пакет документи за доставка (стандарт за американски стандартни проекти)

Доклад от теста на материала (MTR)

Спецификация на процедурата за заваряване / Запис за квалификация на процедурата (WPS/PQR)

План за тестване на инспекция (ITP)

Тестова крива натоварване-изместване за всеки продукт

Доклад за изпитване на магнитни частици (MT доклад)

Протокол от изпитване на покритието

Сертификат за съответствие

Ръководство за инсталиране и експлоатация (китайски и английски)

Изключителни услуги за експортни проекти

▶  Стандартен докинг: Запознат с ASME B31.1/B31.3, API и други американски стандартни системи, разбира точно техническите изисквания

▶  Поддръжка на документи: Осигурете всички технически документи, необходими за американски стандартни проекти, коригирани според клиентски шаблони

▶  Сътрудничество при инспекция: Сътрудничете с клиенти или агенции за инспекция на трети страни (SGS, BV, TÜV и др.) за фабрична инспекция

▶  Опаковка и транспорт: Специфична за износ опаковка от дървена кутия без фумигация, подходяща за морски и въздушен транспорт

▶  Документална услуга: Осигурете пълен набор от документи за износ, включително сертификат за произход, сертификат за проверка на стоките, материали за митническа декларация

▶  Техническа поддръжка: Китайска и английска техническа поддръжка, сътрудничество с техническите разяснения на проекта EPC

▶  Гаранция за доставка: Приоритетно планиране на производството за експортни проекти, за да се гарантира навременна доставка

MSS SP-58 Constant Spring Hanger е надежден избор за международни инженерни проекти. Ние не само предоставяме продукти, съответстващи на американските стандарти, но също така предоставяме услуги за пълен процес от техническо докинг, подготовка на документи, сътрудничество при инспекция до експортна логистика, осигурявайки безпроблемна доставка на вашите експортни проекти.
