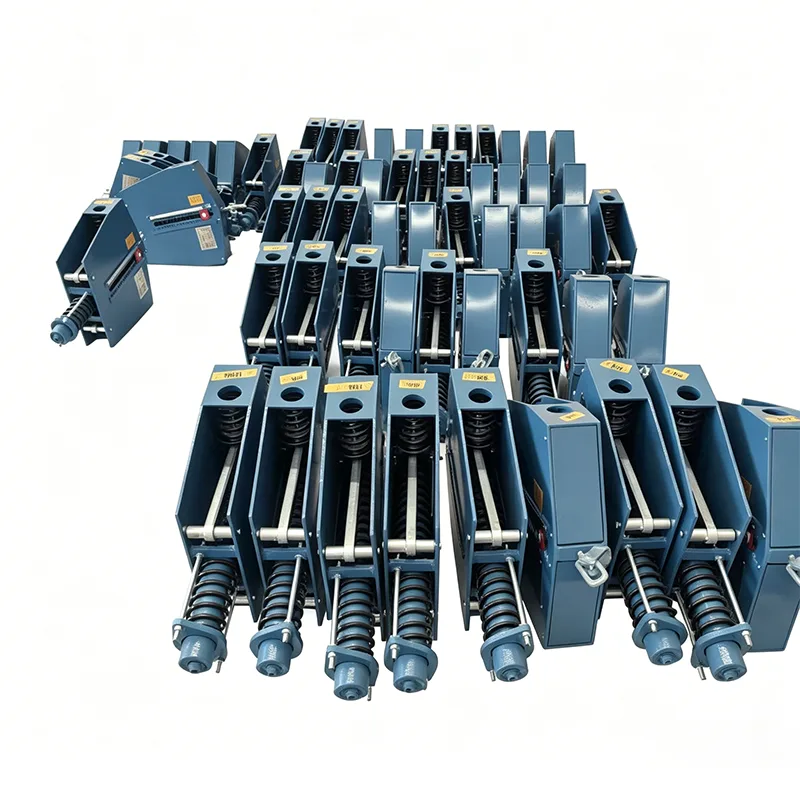

Топлоелектрическа централа Постоянна пружинна закачалка

В сложните тръбопроводни системи пара-вода, димни газове-въздух и въглищен прах на топлоелектрическите централи топлинното изместване на тръбопроводите, причинено от драстични температурни промени, е основна скрита опасност, застрашаваща безопасността на системата. Подкрепена от 14 години техническо натрупване в областта на поддръжката на тръбопроводи, Yangzhou Tianshun Pipeline Technology Co., Ltd. има специално разработена топлоелектрическа централа Constant Spring Hanger за работни условия на термична енергия. Проектиран въз основа на принципа на моментно равновесие, този продукт осигурява непрекъсната постоянна поддържаща сила, когато в тръбопроводите възниква вертикално топлинно изместване, ефективно абсорбира и компенсира напрежението от изместване, предотвратява повреждането на тръбопроводите и свързаното оборудване от допълнително напрежение и осигурява дългосрочна безопасна работа на електроцентралите.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и надеждността на работа на постоянните пружинни модули. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

Технически спецификации на продукта

Таблица със спецификации на постоянна пружинна закачалка	Пример
Модел / Серия	PH, LH, CA, CS, TH
Товароносимост (работна)	0,1 kN - 500 kN
Общо пътуване	50 мм, 100 мм, 200 мм, 400 мм
Действително пътуване	До 600 мм
Отклонение при натоварване (толеранс)	±5% (Стандартен) / ±3% (Висока прецизност)
Монтажна позиция	Хоризонтално / Вертикално
Покритие на корпуса	Горещо поцинковани / епоксидни
Работна темп.	-20°C до +80°C (околна среда)
Материал на пружинната намотка	60Si2Mn / 50CrVA
Диапазон на регулиране на натоварването	±10% (регулиране на полето)

Инженерно приложение и реализация на стойност

Тръбопроводните системи в топлоелектрическите централи имат изключително високи изисквания към надеждността на носещите части. При проектирането на постоянна пружинна закачалка за топлоелектрическа централа ние напълно взехме под внимание практическите инженерни точки:

Елиминиране на допълнително напрежение: В рамките на определения диапазон на натоварване-изместване моментът на пружината и моментът на натоварване винаги поддържат динамичен баланс, избягвайки деформация на тръбопровода или изтичане на съединение, причинено от топлинно разширение и студено свиване.

Точна настройка за студено състояние: Производителят извършва настройка за предварително компресиране стриктно според инсталационното натоварване, осигурено от потребителите, и фиксира индикаторната плоча в теоретичната работна позиция за студено състояние чрез позициониращи блокове, като гарантира, че пружината е временно в твърдо състояние по време на монтажа на място и избягва случайно напрежение по време на конструкцията.

Интуитивно наблюдение на работата и поддръжката: Конструкцията на плочата с индикатор за външно изместване позволява на персонала по експлоатацията и поддръжката интуитивно да проверява дали изместването на опората на пружината при работно натоварване е в съответствие с конструкцията, след като тръбопроводът е пуснат в нормална работа, улеснявайки превантивната поддръжка.

Строг контрол на качеството и спецификации за монтаж

Всеки продукт е напълно тестван в компанията преди изпращане

Преди изпращане всеки продукт преминава през пълна програма за вътрешно тестване. Тази програма обхваща размерна и визуална проверка, PMI (положителна идентификация на материала), тестване на твърдост, MT/PT безразрушителен тест, където е приложимо, тестване на пружинно натоварване с криви на натоварване-изместване и измерване на дебелината на покритието. Докладите от фабричните изпитвания (FTR) и протоколите от изпитванията на материалите (MTR) се доставят с пратката.

Това вътрешно тестване не е тестване на трета страна, акредитирано от ILAC

Ако се изисква тестване или лабораторно изследване с участието на трета страна, то може да бъде уредено отделно като допълнителна услуга.

Допълнителни услуги за проверка от трета страна (цитирани отделно)

1. Тестване на материала

Предлагат се анализ на химичния състав, изпитване на опън, изпитване на удар при ниска температура на Шарпи и изпитване на твърдост.

2. Заварете NDT

Могат да бъдат осигурени тестове с магнитни частици (MT), течни тестове за проникване (PT), ултразвукови тестове (UT) и радиографски тестове (RT).

3. Тестване на ефективността на натоварването на пружината

Включени са кривите натоварване-преместване.

4. Инспекция за защита от корозия при горещо поцинковане/епоксидно покритие

5. Тестване със свидетели, наблюдение на завода и инспекция преди изпращане (PSI)

Какво ни прави различни

Сравнение с международната система за поддържане на тръби LISEGA

За точност на натоварването, стандарти за изпитване и системи за документиране ние използваме международната система за поддържане на тръби LISEGA като наш еталон.

Повече от стандартен местен производител

Стандартният местен производител обикновено доставя само продукта. Ние отиваме по-далеч, като предоставяме крива натоварване-изместване с всеки пружинен модул. Ние също така помагаме при организирането на SGS тестване от трета страна и инспекции при свидетели и поддържаме прегледи на документи от PE/CPE инженери за задгранични проекти.

Защо да изберете закачалката с постоянна пружина за топлоелектрическа централа на Tianshun?

Богат опит в проекти за топлоенергия: Продуктите се използват широко в тръбопроводи за пара и вода и системи за окачване на котелно оборудване на топлоелектрически централи у нас и в чужбина и са издържали тестовете на множество цикли на пускане и изключване на блока.

Персонализирана инженерна поддръжка: Ние предоставяме технически услуги за пълен процес от изчисляване на напрежението в тръбопровода, избор на тип и съпоставяне с насоки за монтаж на място, като гарантираме, че всяка опора точно съответства на работните условия.

Стабилна доставка по веригата за доставки: Разчитайки на автоматизирани производствени линии и цялостно оборудване за тестване в нашата база в Дзянсу, ние гарантираме навременна и висококачествена доставка на материали за големи партиди топлоенергийни проекти.

Пълна поддръжка на жизнения цикъл: Ние създаваме ексклузивни проектни файлове и предоставяме оценка на състоянието и насоки за подмяна по време на поддръжка при спиране, намалявайки рисковете при експлоатацията и поддръжката на електроцентралите.

Получете техническа поддръжка сега:

Yangzhou Tianshun Pipeline Technology Co., Ltd. се ангажира да осигури стабилна и надеждна гаранция за поддръжка на тръбопроводи за глобални топлоенергийни предприятия с висококачествена топлоелектрическа централа Constant Spring Hanger!
