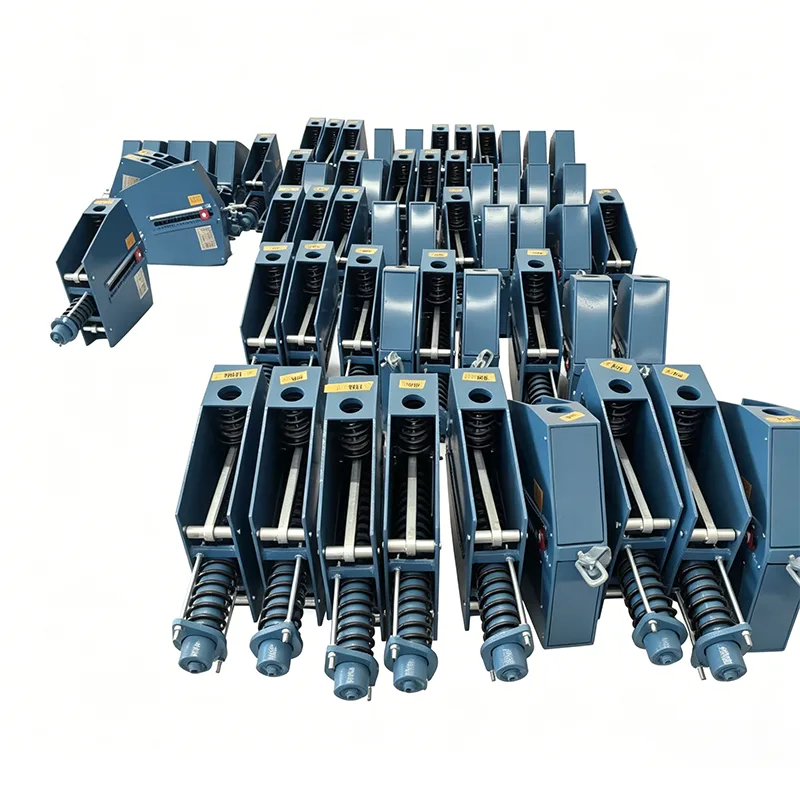

Топлоелектрическа централа Постоянна пружинна опора

Основана през 2012 г., Yangzhou Tianshun Pipeline Technology Co., Ltd. има 14 години задълбочен опит в решенията за поддръжка на тръбопроводи за енергетиката, с продукти, обслужващи десетки местни проекти за електроцентрали. Нашата топлоелектрическа централа Constant Spring Support е специализиран продукт, разработен стриктно в съответствие с DL/T серията стандарти за енергийната индустрия. Специално оптимизиран за характеристиките на висока температура, високо налягане и продължителен цикъл на непрекъсната работа на топлоелектрическите централи, той е основният поддържащ компонент за четирите основни тръбопроводни системи на електроцентралите.

Крива на натоварване-изместване, получена от типовото изпитване на постоянна пружинна опора/закачалка. Хоризонталната ос означава изместване, докато вертикалната ос представлява натоварването. Кривата остава приблизително хоризонтална през целия работен ход, демонстрирайки, че поддържащата сила остава по същество постоянна, когато тръбопроводът се отклонява поради топлинно разширение и свиване.

Този типов тест проверява постоянството на натоварването, стабилността при пълен ход и надеждността на работа на постоянните пружинни модули. Всички производствени единици подлежат на калибриране на натоварването преди изпращане, като отклонението на натоварването се контролира в рамките на ±6% в съответствие с ANSI/MSS‑SP‑58‑2018 и NB/T47038‑2013.

Тези продукти са приложими за промишлени тръбопроводни системи с голямо термично изместване, включително главни тръбопроводи за пара и други тръбопроводи с висока температура и високо налягане.

Уникални изисквания за поддръжка на тръбопроводи на ТЕЦ

В сравнение с обикновените промишлени тръбопроводи, тръбопроводните системи на ТЕЦ работят при много по-тежки условия:

▶  Висока температура и налягане: Главни тръбопроводи за пара при 540℃~620℃, налягане 16MPa~35MPa

▶ Голямо термично изместване: Вертикалното изместване на главните тръбопроводи за пара може да достигне 300~500 mm

▶  Тежки товари: Дебелостенни тръбопроводи с голям диаметър, натоварване на една точка на повдигане 50~300 тона

▶  Високи изисквания за непрекъсната работа: Годишни работни часове на модула ≥7500 часа, с огромни загуби при спиране

▶  Чувствителен към тягата на оборудването: Изключително строги изисквания за тягата на тръбопровода при входовете и изходите на парната турбина

▶  Високо ниво на безопасност: Класифицирани като тръбопроводи под налягане, със значителни отговорности за безопасност

Обикновените закачалки с постоянна пружина не могат напълно да отговорят на тези изисквания, което прави специалната опора за постоянна пружина на топлоелектрическата централа от съществено значение.

Технически спецификации на продукта

Таблица със спецификации на постоянна пружинна закачалка	Пример
Модел / Серия	PH, LH, CA, CS, TH
Товароносимост (работна)	0,1 kN - 500 kN
Общо пътуване	50 мм, 100 мм, 200 мм, 400 мм
Действително пътуване	До 600 мм
Отклонение при натоварване (толеранс)	±5% (Стандартен) / ±3% (Висока прецизност)
Монтажна позиция	Хоризонтално / Вертикално
Покритие на корпуса	Горещо поцинковани / епоксидни
Работна темп.	-20°C до +80°C (околна среда)
Материал на пружинната намотка	60Si2Mn / 50CrVA
Диапазон на регулиране на натоварването	±10% (регулиране на полето)

Стандартни изисквания на електроенергийната индустрия

Закачалки и подпори за топлоелектрически централи трябва да отговарят на следните стандарти за енергетиката:

Стандартен номер	Стандартно име	Основни изисквания
DL/T 616	Ръководство за поддръжка и настройка на пароводопроводи и опори в топлоелектрически централи	Изисквания за поддръжка, настройка и проверка при работа
DL/T 1113	Код за приемане на тръбопроводни опори и закачалки в топлоелектрически централи	Фабрично приемане и стандарти за приемане на монтаж
DL/T 5054	Технически кодекс за проектиране на тръбопроводи пара-вода в топлоелектрически централи	Избор на дизайн и изчисляване на натоварването
GB/T 17116	Подпори и закачалки за тръбопроводи, част 1: Технически спецификации	Общи технически изисквания

Топлоелектрическата централа Constant Spring Support напълно отговаря на всички горепосочени стандартни изисквания, а фабричните документи за доставка могат да се използват директно за надзор и приемане на качеството на електроцентралата.

Ръководство за избор на система за електроцентрали

Система за електроцентрали	Име на тръбопровод	Препоръчителен тип продукт	Типични параметри
Котелна система	Главен паропровод	Топлоелектрическа централа Постоянна пружинна опора	100~300 тона, 200~400mm водоизместимост
Котелна система	Повторно загряване на тръбопровода за пара	Постоянна пружинна закачалка/опора	80~200 тона, 250~450mm водоизместимост
Система за захранваща вода	Тръбопровод за захранваща вода с високо налягане	Комбинация от постоянна + променлива сила	30~100 тона, 100~250mm водоизместимост
Система с парна турбина	Входящи/изходящи тръбопроводи на турбината	Високопрецизна постоянна пружинна опора	50 ~ 150 тона, постоянство ≤±4%
Система за въздух, димни газове и въглища	Топъл въздуховоди, димни газове	Опора на пружината с променлива сила	10~50 тона, 50~150mm водоизместимост
Система за извличане на пара	Тръбопроводи за извличане на пара на всички етапи	Променлива сила + постоянна сила	5~50 тона, 50~200mm водоизместимост
Дренажна система	Дренажни и продухващи тръбопроводи	Пружина с променлива сила	1~20 тона, 30~100mm водоизместимост
Химическа водна система	Допълнителна вода, кондензат	Твърда опора + променлива сила	Малък товар, малка денивелация

5 оптимизирани дизайна за работни условия на електроцентрали

Оптимизация за адаптация към висока температура

Пружините използват 60Si2CrVA устойчива на висока температура пружинна стомана, намалявайки степента на релаксация на напрежението с 50% при 400 ℃

Високотемпературните части използват 12Cr1MoV топлоустойчива стомана, за да се избегне пълзене при висока температура

Снабден с топлоизолационни тръбни обувки за блокиране на преноса на топлина от тръбопроводите към пружините

Работната температура на пружината се контролира под 120 ℃, за да се осигури дългосрочна стабилност на работата

Оптимизация на защитата на интерфейса на парната турбина

Постоянството е подобрено до ≤±4%, минимизирайки тягата на парните турбини

Калибриран както за студени, така и за горещи работни условия преди доставката

Индикация за изместване с точност до 1 mm за удобно наблюдение на работата

Налични криви натоварване-изместване за подпомагане на анализа на напрежението в тръбопровода

Оптимизиране на надеждността на работа с дълъг цикъл

Повърхност на гърбицата с високочестотно закаляване + обработка с карбуризиране, 5 пъти по-дълъг живот на износване

Щифтови валове със самосмазващи се втулки, конструкция без поддръжка

Всички болтове са с мерки против разхлабване, без разхлабване при вибрации

Антикорозионен рейтинг на ниво C4, подходящ за външна среда на електроцентрали

Оптимизиране на удобството при инсталиране и пускане в експлоатация

Прецизно калибриран според натоварванията на института за проектиране преди доставка, директен монтаж на място

Оборудван със специален инструмент за отключване, отключване с едно щракване след инсталиране

Външен механизъм за регулиране на натоварването, позволяващ онлайн фина настройка по време на работа

Ясни маркировки за изместване за лесно наблюдение от инспектиращия персонал на електроцентралата

Дизайн за резервиране на безопасността

Горни и долни механични граници за предотвратяване на повреда при прекомерно движение

Коефициент на безопасност на закачалката ≥5 пъти, елиминиращ риска от счупване

Пружинно устройство за защита от счупване, осигуряващо сигурна опора дори при екстремни условия

Предупредителни маркировки за претоварване, за да подканят операторите за навременна работа

Опит в експлоатацията и поддръжката на електроцентрали (14 години резюме на индустрията)

Често срещани проблеми и превантивни мерки

Проблем с работата	Анализ на причините	Превантивни мерки
Пружинното заключване не е освободено	Забравяне да премахнете заключващите болтове след монтажа	Трябва да бъде включен в контролния списък за приемане на инсталацията
Заглушаване на изместването	Ръждясване на механизма, липса на смазване	Годишен преглед и смазване на щифтови валове
Голямо отклонение на натоварването	Действителното тегло на тръбопровода не съответства на проекта	Повторна проверка и настройка 1 месец след операцията
Накланяне на закачалка	Голямо хоризонтално изместване на тръбопровода	Изберете структури, позволяващи деформация
Силна корозия	Външна, крайбрежна среда	Изберете материали от поцинкована или неръждаема стомана

Ключови моменти от проверката на електроцентралата (препоръчва се на тримесечие)

Извършва се цялостно вътрешно тестване на всеки продукт преди изпращане

Преди изпращане всеки продукт преминава през пълен вътрешен процес на тестване. Този процес включва проверка на размерите и визуална проверка, PMI (положителна идентификация на материала), изпитване на твърдост, MT/PT безразрушително изпитване, където е приложимо, изпитване на пружинно натоварване с криви на натоварване-изместване и измерване на дебелината на покритието. Доставят се протоколи от фабрични изпитвания (FTR) и протоколи от изпитвания на материали (MTR).

Разяснение относно акредитацията на трета страна

Вътрешното тестване не е същото като тестване от трета страна, акредитирано от ILAC. Ако се изисква тестване или лабораторно изследване под наблюдение на трета страна, то може да бъде предоставено като отделна услуга по избор.

Допълнителни услуги за проверка от трета страна (цитирани отделно)

1. Тестване на материала

Тази услуга обхваща анализ на химичния състав, изпитване на опън, изпитване на удар при ниска температура на Шарпи и изпитване на твърдост.

2. Заварете NDT

Наличните методи включват тестване с магнитни частици (MT), тестване с течно проникване (PT), ултразвуково тестване (UT) и радиографско тестване (RT).

3. Тестване на ефективността на натоварването на пружината

Включени са кривите натоварване-преместване.

4. Инспекция за защита от корозия при горещо поцинковане/епоксидно покритие

5. Тестване със свидетели, наблюдение на завода и инспекция преди изпращане (PSI)

Нашите отличителни предимства

Сравнение с международната система за поддържане на тръби LISEGA

Нашата точност на натоварване на продукта, стандарти за изпитване и системи за документиране са сравнени с международната система за поддържане на тръби LISEGA.

Повече от стандартен вътрешен доставчик

За разлика от стандартните местни производители, които предоставят само самия продукт, ние доставяме крива натоварване-изместване с всяка пружина. Ние също така помагаме при организирането на SGS тестване от трета страна и инспекции при свидетели и поддържаме прегледи на документи от PE/CPE инженери за задгранични проекти.

Доставка и обслужване на проекти за електроцентрали

Фабричен пакет документи за доставка на проекти за електроцентрали (отговарящи на изискванията за надзор на качеството на електроцентралите):

Сертификат за квалификация на продукта

Сертификати за качество на материалите

Протоколи от пролетни тестове

Пълни криви за изпитване на натоварване на машината

Ръководство за монтаж и експлоатация

Записи от фабрична проверка

Обслужване на място:

Техническо разкриване на технически персонал на място

Ръководство за инсталиране и въвеждане в експлоатация

Подкрепете секционна пробна експлоатация на електроцентрала

Ескорт на блока 168 часова пробна експлоатация

Рекорд на проекта за електроцентрала

Обслужва 30+ местни проекта за електроцентрали, включително 300MW, 600MW, 1000MW блокове

Осигурява поддръжка за четири основни тръбопровода на ултра-суперкритичен блок от 1000 MW

Подменени над 200 подпори/окачвания в проект за обновяване на ТЕЦ

Няма оплаквания за качество за последователни години, висок процент на повторни покупки от електроцентрали

Ангажимент за следпродажбено обслужване

3 години гаранция на продукта, безплатен ремонт и подмяна по време на гаранционния период

24-часова реакция при аварийни проблеми на електроцентралата, поддръжка на място в рамките на 48 часа

Доживотни технически консултации и доставка на резервни части

Предлага се годишна поддръжка/услуга за проверка на закачалки

Постоянната пружинна опора за топлоелектрическа централа е надеждният избор за опора за тръбопроводи с висока температура и високо налягане в топлоелектрически централи. С 14-годишен дълбок опит в енергийната индустрия, ние разбираме напълно работните условия на електроцентралите и стандартните изисквания, като гарантираме безопасна и стабилна работа на агрегата с професионални продукти и услуги.
