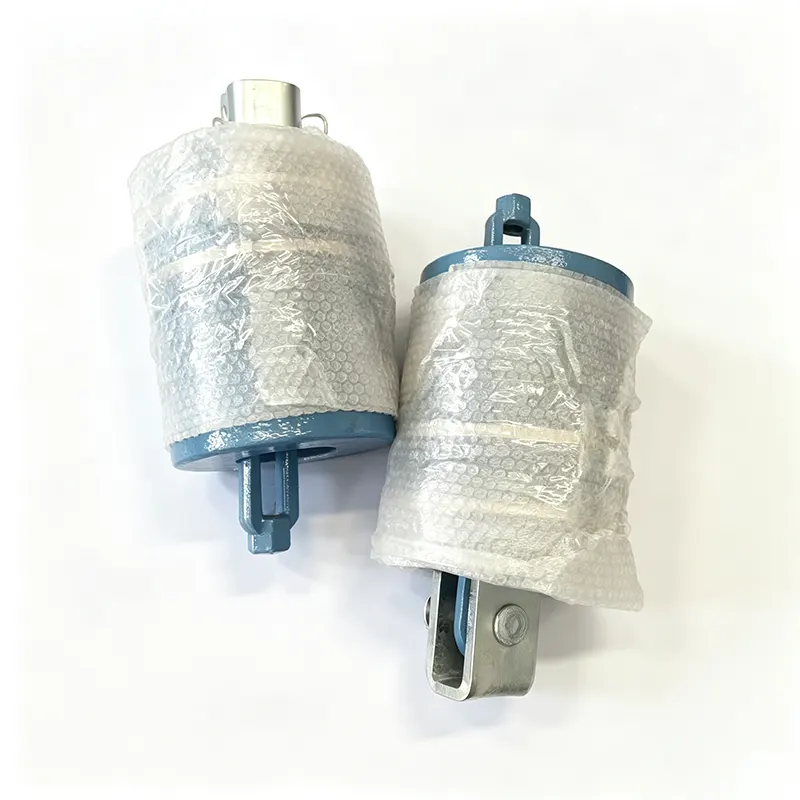

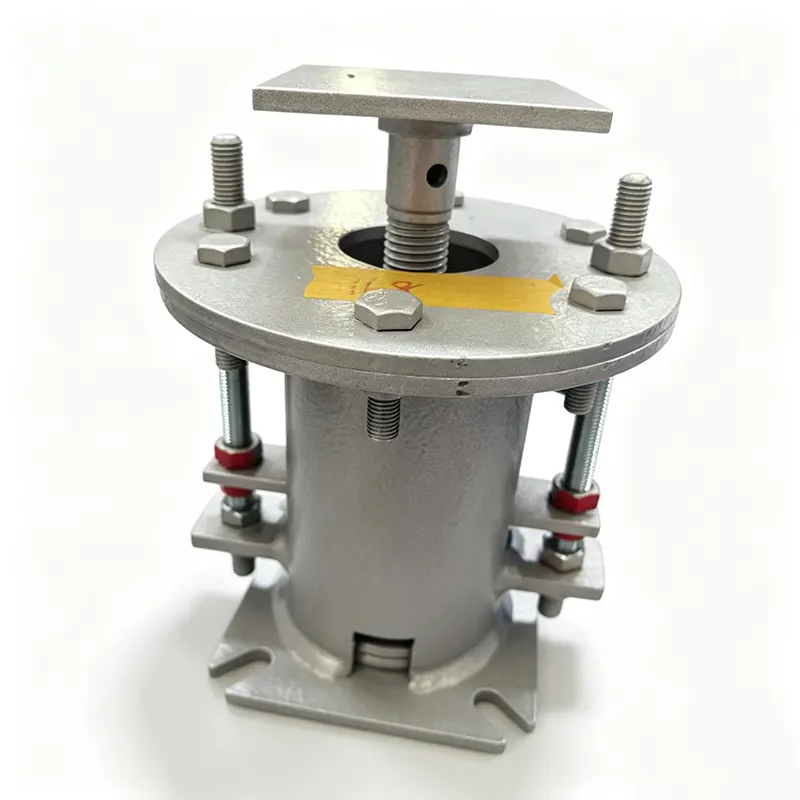

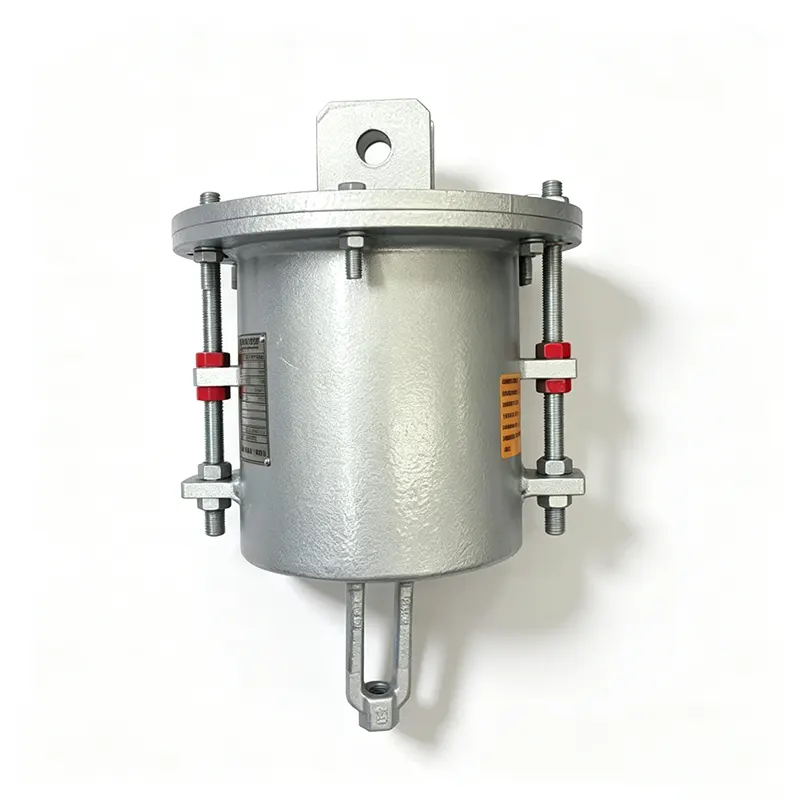

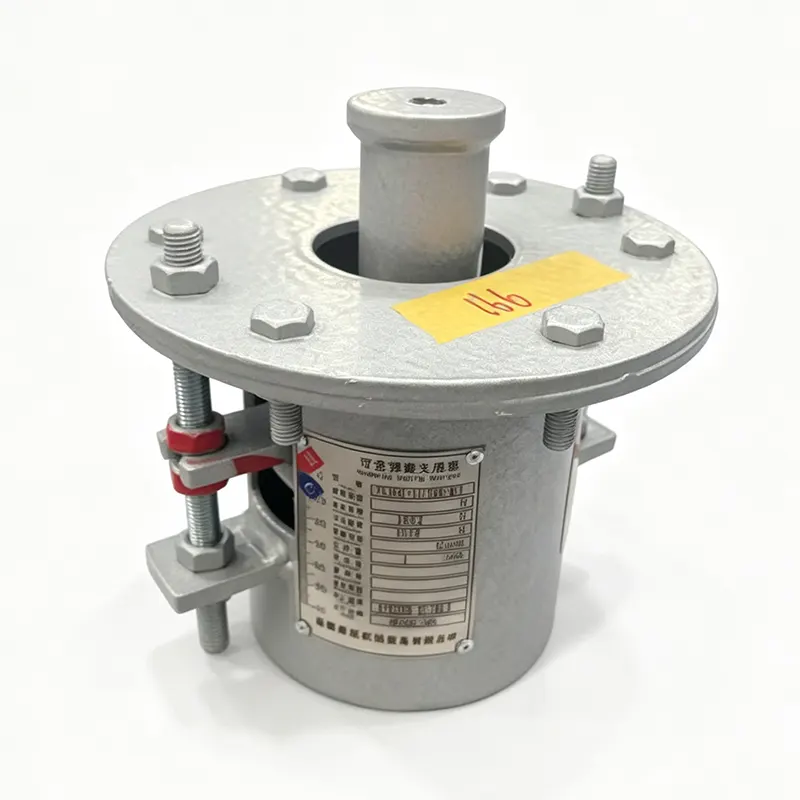

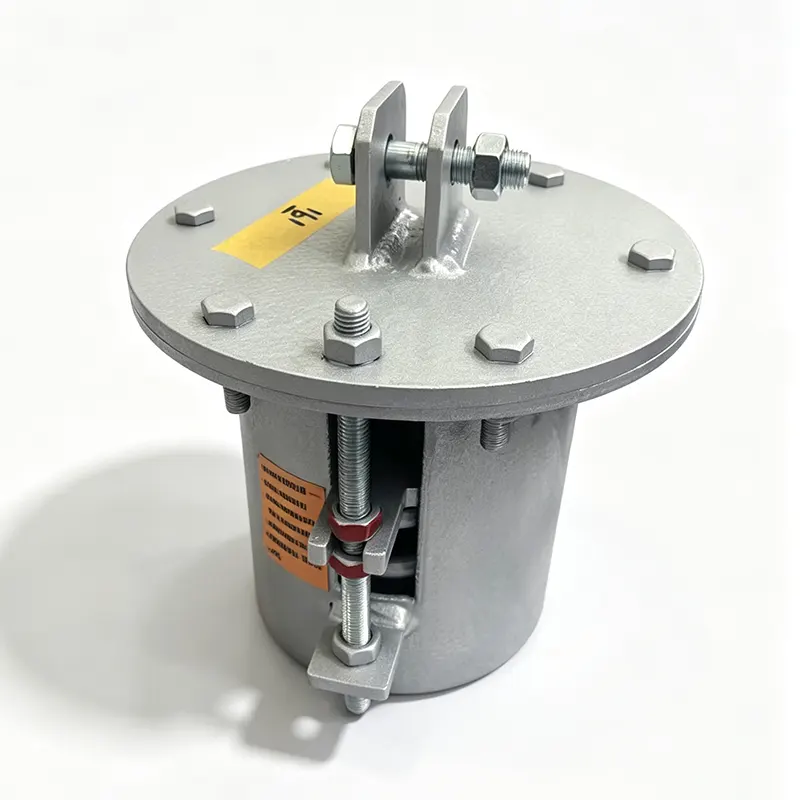

Високотемпературна променлива пружинна закачалка

Yangzhou Tianshun произвежда променливи пружинни закачалки за енергийния, нефтохимическия и индустриалния сектор от 35 000 m² фабрика в Jiangsu, Китай. Нашите високотемпературни варианти са създадени да се справят с температури на повърхността на тръбата доста над околната среда, като същевременно поддържат предвидимо представяне на натоварването. Четиринадесет години специализиран опит в поддръжката на тръбите и система за качество, сертифицирана по ISO 9001:2015, подкрепят всяка единица, която доставяме до над 45 държави.

Тази фигура показва кривата на натоварването-изместване на променлива пружинна опора/закачалка, включително ключови параметри на натоварване и изместване, за да се провери точността на натоварване и експлоатационната надеждност на продукта.

Всяка единица подлежи на калибриране на натоварването и тестване на производителността преди изпращане. Отклонението при натоварване при настройка се контролира в рамките на ±5%, в съответствие с международния стандарт ANSI/MSS‑SP‑58‑2018, както и NB/T47039‑2013.

Продуктите отговарят на техническите изисквания за енергийни, нефтохимически и други индустриални тръбопроводни системи. Съгласно MSS‑SP‑58‑2018 максималната допустима променливост на натоварването за променливи пружинни модули не трябва да надвишава 25% от работното натоварване при горещ ход в рамките на пълния работен ход.

Където пасва закачалка с променлива пружина

Не всяка тръба изисква постоянно натоварване. Когато термичното изместване е ограничено, закачалката с променлива пружина предлага надеждно и рентабилно решение. Когато тръбата се разширява или свива вертикално, опорната сила се променя в рамките на известен и контролиран диапазон. Пружината е оразмерена така, че това изменение на натоварването да остане в границите, определени от анализа на напрежението на тръбата, предотвратявайки пренапрежението на свързаното оборудване, като същевременно поддържа тръбата правилно поддържана от студено до горещо.

За обслужване при висока температура дизайнът надхвърля стандартните пружинни намотки. Повишените температури на тръбата могат да излъчват или отвеждат топлина в закачалката, омекотявайки обикновената пружинна стомана и измествайки калибрирания товар. Високотемпературните променливи пружинни закачалки се справят с това с избор на материал и защита на повърхността, които запазват определената скорост на пружиниране и диапазон на натоварване в работния диапазон.

Какво прави високотемпературния дизайн надежден

Пружинни материали, предназначени за високи температури

Стандартните пружини губят сила и увисват, когато температурите се покачат. Избираме материали за намотки, подходящи за действителната експозиция. За умерено повишени условия до 150 °C, 50CrVA или 60Si2Mn запазват стабилни механични свойства. Когато температурите достигнат 300 °C или по-високи, се препоръчват сплави на основата на никел като Inconel X-750. Всяко нагряване на материал идва с пълни сертификати за мелница и записи за проследяване, потвърждаващи, че съставът и термичната обработка съответстват на изискваната степен.

Вариациите на натоварването се поддържат в границите на проекта

Променливата пружинна закачалка произвежда различна сила в студена позиция, гореща работна позиция и всяка междинна точка. Нашите инженери-конструктори работят с допустимата вариация на натоварването от доклада за натоварване на тръбата на клиента и избират пружина, която ограничава отклонението, обикновено до 15% или 25% от работното натоварване, въпреки че могат да бъдат изпълнени по-строги граници, когато е необходимо. Всеки модул се настройва и тества на калибриран стенд, за да се провери дали натоварването при студена и гореща позиция попада в определената лента.

Антикорозионна и топлинна защита на хардуера

Корпусът и структурните компоненти са завършени с горещо поцинковане или високотемпературна епоксидна боя като стандарт. За особено агресивно или циклично излагане на топлина предлагаме допълнителни термични бариерни покрития или изработваме корпуса от неръждаема стомана. Тези мерки предотвратяват образуване на котлен камък, ръжда и разрушаване на повърхността, които могат да попречат на движението на пружината през годините на експлоатация.

Регулиране на място без демонтиране на закачалката

Винт за регулиране на натоварването и циферблат, маркирани на стъпки от 2%, позволяват на екипа на обекта да прецизира инсталираното натоварване с до ±10% до ±20%, в зависимост от модела. Тази регулируемост на място е ценна, когато монтираното състояние се различава леко от проектния чертеж или когато маршрутът на тръбата се промени по време на строителството.

Пътни спирачки и видима скала

Всяка закачалка включва горни и долни ограничители за движение, за да се предпази от прекомерен ход. Ясно видима скала за пътуване позволява на персонала по монтажа и поддръжката да потвърди текущата позиция с един поглед. Студената предварително зададена позиция е заключена с подвижни ограничители за движение, което позволява хидростатичното изпитване и химическото почистване да продължат, без да се отклонява пружината.

Технически преглед

Персонализираните пътувания, нивата на натоварване и високотемпературните материали се обработват като част от нашите редовни доставки. Когато ни бъде предоставено запитване, ние конвертираме между международни стандарти и потвърждаваме техническата съвместимост преди производството.

Контрол на качеството и документация

Нашата сертифицирана по ISO 9001 система за качество управлява всяка стъпка, от проверката на входящата пружинна тел до окончателното изпитване на натоварване. Всяка високотемпературна променлива пружинна закачалка е предварително настроена за зададеното от клиента студено натоварване и движение на нашия тестов стенд. Ние записваме натоварванията при студени, междинни и горещи позиции и потвърждаваме, че отклонението е в допустимите граници. Тези записи се запазват за пълния пакет за проследяване и могат да бъдат доставени с пратката.

Сертификатите за материали за пружинни намотки, структурна стомана и защитни покрития са проследими до топлината или партидата. Когато проектите изискват съответствие с ASME, EN или други международни тръбопроводни кодове, ние предоставяме пакетите документация, необходими за одобрение.

Където се прилагат високотемпературни променливи пружинни закачалки

Тези закачалки поддържат тръбопроводни системи със средна до висока температура, където има вертикално изместване, но не е екстремно. Типичните инсталации включват спомагателни парни линии, тръбопроводи за захранваща вода на котли, входни и изходни линии на економайзера, кръгове с горещо масло в рафинерии и химически заводи, разпределение на пара със средно налягане в промишлени съоръжения и високотемпературни въздуховоди. Във всеки случай закачалката побира вертикално движение, като същевременно поддържа напрежението на тръбата в рамките на проектните граници, без разходите и обвивката на поддържане на постоянно натоварване.

Често задавани въпроси

Как да избера между закачалка с променлива пружина и закачалка с постоянна пружина?

Решението се свежда до допустимата вариация на натоварването. Ако вашият доклад за напрежението на тръбата позволява промяна на натоварването между студена и гореща позиция, променлива пружинна закачалка осигурява надеждна опора на по-ниска цена. Когато тръбата не може да приеме никаква значима вариация, е необходима постоянна пружинна закачалка. Нашият инженерен екип може да прегледа вашите данни за натоварване и пътуване и да препоръча подходящия тип.

Каква е максималната работна температура за закачалка с променлива пружина при висока температура?

Със стандартни легирани пружинни стомани като 50CrVA, закачалката може да работи надеждно в среди, където самата спирала на пружината достига приблизително 150 °C до 200 °C. За пролетни температури до 350 °C преминаваме към сплави на основата на никел като Inconel X-750. Не е необходимо сами да определяте сплавта; споделете очакваната пролетна температура на излагане и нашите инженери ще изберат правилния материал.

Може ли Tianshun да създава променливи пружинни закачалки за много големи или много малки товари?

Нашата стандартна гама обхваща 0,5 kN до 250 kN. Натоварвания извън тази лента се обработват като персонализирано инженерство. Малки опори за инструментални линии и тежки щрангови закачалки за главни парни линии са произведени и тествани в нашето съоръжение.

Какви опции за покритие съществуват за високотемпературни или корозивни атмосфери?

Освен горещо поцинковане и високотемпературна епоксидна смола, ние можем да нанесем термично втвърдени покрития на базата на силикон, халар или да произведем корпуса от неръждаема стомана. Ако вашият обект е крайбрежен, офшорен или химически агресивен, споменете това по време на запитването и ние ще ви препоръчаме подходяща защитна система.

Закачалките с променлива пружина идват ли с инструкции за монтаж?

да Всяка закачалка се доставя с кратко ръководство за монтаж, което обхваща повдигане, отстраняване на предварително зададен ограничител и проверка на товара. Ние също така предоставяме подробни инструкции за пускане в експлоатация, така че екипът на обекта да може да потвърди правилната работа преди предаване.

Какво е типичното време за доставка за стандартна закачалка с променлива пружина при висока температура?

Стандартните модели с обичайно складирани пружинни материали могат да бъдат произведени, предварително настроени и тествани в рамките на четири до шест седмици. Персонализираните сплави и по-големите товароносимости могат да разширят това и ние потвърждаваме графика в момента на офертата.

Работа с Tianshun

Когато се свържете с нас относно високотемпературна променлива пружинна закачалка, специализиран мениджър на акаунти с инженерни познания за поддържане на тръби обработва вашето запитване. Ние преглеждаме вашите работни условия, включително температура, пътуване, натоварване и приложимия код на дизайна, и връщаме техническа препоръка в рамките на 24 часа. Персонализирани пружинни материали, нестандартни ходове, специфични крайни фитинги и специфична за проекта документация се третират като нормален бизнес, а не като специални изключения.

След доставката оставаме на разположение за поддръжка при инсталиране и насоки за поддръжка. Повече от 70% от нашия бизнес идва от повторни поръчки, което виждаме като най-силното одобрение на ефективността на нашите продукти през хиляди термични цикли.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Съоръжение от 35 000 m², Дзянсу, Китай – изнася в над 45 страни.

Високотемпературни променливи пружинни закачалки, които поддържат опората надеждна дори когато тръбата е гореща.
